В статье рассмотрим схемы проводки и электрооборудования автомобиля ВАЗ 2106, акцентируя внимание на цветовых обозначениях и подключении компонентов. Понимание структуры электросхемы важно для ремонта, обслуживания и диагностики неисправностей. Обсудим модификации электросхемы и схемы предохранительных устройств, что поможет владельцам «шестерки» лучше ориентироваться в электрической системе и обеспечивать надежную работу автомобиля.

Общая схема ВАЗ 2106 с описанием

Начнем с описания обозначений общей схемы электропроводки и оборудования автомобиля ВАЗ 2106:

• 1 — передние и боковые фары;
• 2 — подфарники, размещенные под основными фарами;
• 3 — внешние осветительные устройства;
• 4 — внутренние осветительные приборы;
• 5 — элементы подключения звуковых сигналов;
• 6 — электрический мотор вентилирующего устройства системы охлаждения двигателя «шестерки»;
• 7 — контроллер, отвечающий за автоматическое включение вентилятора;
• 8 — реле для активации звуковых сигналов;
• 9 — реле, защищающее цепь вентилятора;
• 10 — устройство для регулировки напряжения;
• 11 — катушка зажигания, расположенная в моторном отсеке;
• 12 — электрический моторчик для омывателя лобового стекла;
• 13 — контроллер, отслеживающий уровень тормозной жидкости;
• 14 — трамблер, также известный как распределитель зажигания;
• 15 — моторчик стеклоочистителя, предназначенный для работы дворников;
• 16 — свечи зажигания;
• 17 — контроллер индикатора давления моторного масла;
• 18 — контроллер, следящий за давлением моторного масла;
• 19 — регулятор температуры хладагента в системе охлаждения;
• 20 — источник света под капотом;
• 21 — электромагнитный клапан карбюратора;
• 22 — генератор, обеспечивающий выработку электроэнергии во время движения и зарядку аккумулятора;
• 23 — аккумуляторная батарея (АКБ);
• 24 — реле, защищающее контрольный АКБ от перенапряжения;
• 25 — реле для активации ближнего света;
• 26 — реле для активации дальнего света;
• 27 — реле системы стеклоочистителей;
• 28 — вспомогательный блок с предохранителями;
• 29 — основной пластиковый модуль с предохранительными элементами;
• 30 — устройство для включения освещения заднего хода;
• 31 — переключатель индикатора ручного тормоза, расположенный на приборной панели;
• 32 — розетка для подключения переносного освещения;
• 33 — прерыватель для указателей поворота и световой сигнализации;
• 34 — электрический моторчик системы отопления салона;
• 35 — переключатель тормозных сигналов;
• 36 — реле для обогрева заднего стекла;
• 37 — дополнительный резистор для моторчика отопления;
• 38 — индикатор освещения багажного отсека;
• 39 — переключатель внешних осветительных приборов, расположенный на центральной консоли;
• 40 — переключатель для включения и отключения обогрева заднего стекла;
• 41 — замок зажигания;
• 42 — устройство для переключения между дальним и ближним светом;
• 43 — рычаг для управления поворотными огнями;
• 44 — переключатель звуковых сигналов, установленный на руле;
• 45 — рычаг для активации и переключения режимов стеклоочистителя;
• 46 — переключатель системы омывателя лобового стекла;
• 47 — устройство для активации освещения приборной панели;
• 48 — переключатель для включения и отключения световой сигнализации;
• 49 — прикуриватель;
• 50 — выключатель системы отопления в салоне;
• 51 — индикатор уровня рабочей жидкости в резервуаре тормозной системы;
• 52 — переключатели для сигнализации открытых передних дверей;
• 53 — световые устройства сигнализации открытых передних дверей;
• 54 — переключатели для световых приборов в передних дверях;
• 55 — контроллер уровня топлива с индикатором резерва;
• 56 — контроллер температуры хладагента в системе охлаждения;
• 57 — индикатор давления моторного масла с подсветкой;
• 58 — тахометр, используемый для считывания оборотов двигателя;
• 59 — индикатор активации ручного тормоза;
• 60 — индикатор заряда аккумулятора;
• 61 — индикатор воздушной заслонки карбюраторного двигателя, также известный как подсос;
• 62 — спидометр, отображающий скорость автомобиля;
• 63 — индикатор активации внешнего освещения;
• 64 — индикатор активации поворотников;
• 65 — индикатор включения дальнего света;
• 66 — прерыватель для индикатора активации ручного тормоза;
• 67 — выключатель индикатора подсоса, устанавливаемый на карбюраторных двигателях;
• 68 — часы, размещенные в салоне автомобиля;
• 69 — переключатели для активации и отключения световых приборов в задних дверях;
• 70 — источники света в салоне;
• 71 — устройство обогрева заднего стекла;
• 72 — индикатор освещения багажного отсека;
• 73 — контроллер уровня топлива и резерва, расположенный в баке ВАЗ 2106;
• 74 — задние осветительные приборы, предназначенные для подсветки номера автомобиля.

Как читать электрические схемы автомобиля

Электросхемы ВАЗ 2106 отдельных составляющих

В данном разделе вы найдете схемы проводки для ВАЗ 2106, представленные в цветных фотографиях и иллюстрациях. Каждая система включает в себя схему электрооборудования, которая помогает осуществлять соединение проводов и подключение электрических устройств.

Интересные факты

Вот несколько интересных фактов о электросхемах проводки и оборудования для ВАЗ 2106:

1. Универсальность схемы: Электросхема ВАЗ 2106 была разработана с учетом возможности адаптации к различным модификациям автомобиля. Это означает, что многие элементы проводки и оборудования могут быть использованы и в других моделях ВАЗ, что облегчает ремонт и обслуживание.

2. Простота диагностики: ВАЗ 2106 имеет достаточно простую и логичную электросхему, что делает диагностику электрических проблем более доступной для владельцев и механиков. Наличие четкой схемы позволяет быстро находить неисправности и заменять поврежденные элементы.

3. Элементы безопасности: В электросхеме ВАЗ 2106 предусмотрены предохранители и реле, которые защищают электрическую систему автомобиля от перегрузок и коротких замыканий. Это важный аспект, который помогает предотвратить более серьезные повреждения и обеспечивает безопасность водителя и пассажиров.

Электросхема соединений генератора

Обозначение элементов проводки генераторного узла:

• 1 — аккумуляторная батарея (АКБ);
• 2 — генераторная установка от автомобиля «шестёрка»;
• 3 — устройство регуляции, отвечающее за мониторинг рабочего напряжения;
• 4 — замок;
• 5 — пластиковый модуль с предохранителями;
• 6 — индикаторный световой сигнал, показывающий уровень заряда АКБ;
• 7 — реле, обеспечивающее защиту электросети индикатора заряда батареи.

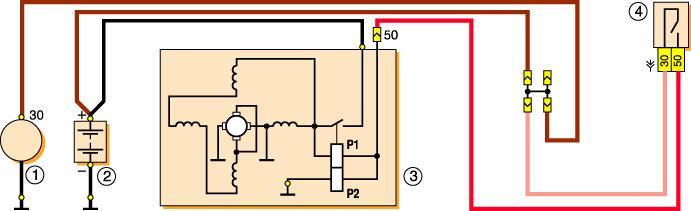

Электросхема стартера

Проводка «шестерки» для активации двигателя связана со стартерным механизмом:

• 1 — стартер автомобиля;
• 2 — аккумуляторная батарея;
• 3 — генератор;
• 4 — замок зажигания.

Втягивающая обмотка реле обозначается символом Р1, а удерживающая — знаком Р2.

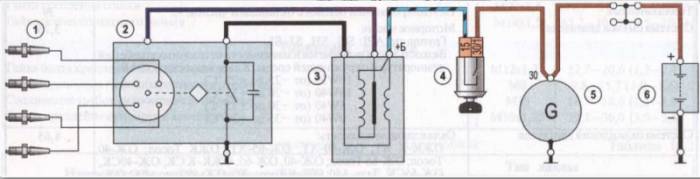

Электросхемы контактной и бесконтактной системы зажигания

В зависимости от версии отечественной «шестерки», автомобиль может быть укомплектован как контактной, так и бесконтактной системой зажигания. Оба типа имеют свои особенности, которые представлены на схемах ниже.

Обозначение элементов:

• 1 — свечи зажигания;
• 2 — распределитель;
• 3 — выключатель зажигания;
• 4 — катушка;
• 5 — коммутатор;
• 6 — генератор;
• 7 — аккумуляторная батарея.

Обозначение компонентов:

• 1 — аккумуляторная батарея;
• 2 — генератор;
• 3 — замок зажигания;
• 4 — катушка;
• 5 — коммутатор;
• 6 — датчик-распределитель;
• 7 — свечи.

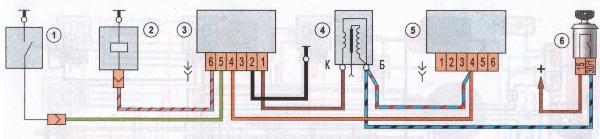

Электрическая схема управления электромагнитным клапаном карбюратора 21053-1107010

Обозначение элементов:

• 1 — конечное переключающее устройство карбюраторного блока;
• 2 — сам клапан двигателя;
• 3 — модуль, предназначенный для управления карбюраторным узлом;
• 4 — катушка зажигания;
• 5 — устройство коммутатора;
• 6 — переключатель зажигания, выполняющий функции замка.

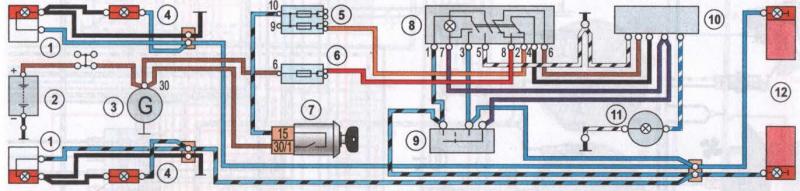

Электросхема указателей поворотов и аварийной сигнализации

Обозначение элементов:

• 1 — световые элементы поворотников, установленные в передних фарах;
• 2 — аккумуляторная батарея;
• 3 — генераторный блок автомобиля;
• 4 — боковые поворотники, размещенные на передних крыльях;
• 5 — основной монтажный модуль с предохранителями;
• 6 — вспомогательный управляющий блок с защитными устройствами;
• 7 — замок зажигания;
• 8 — устройство для включения и отключения световой сигнализации, устанавливаемое в салоне на центральной консоли;
• 9 — переключатель для активации и деактивации поворотников;
• 10 — прерыватель, используемый для мигания поворотников и световой сигнализации;
• 11 — спидометр с индикатором активации поворотников;
• 12 — световые элементы указателей поворотников в задних фарах.

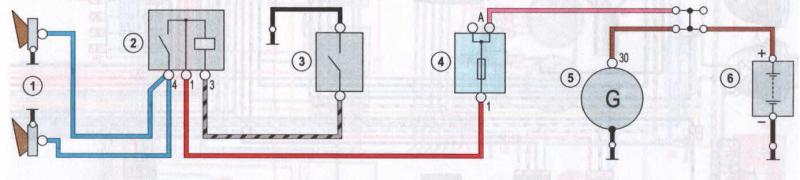

Схема включения звуковых сигналов

Описание ключевых компонентов данной электрической схемы:

• 1 — акустические устройства, предназначенные для воспроизведения звуковых сигналов;
• 2 — реле, отвечающее за активацию звуковых сигналов и защищающее электрическую цепь от перенапряжений;
• 3 — переключатель для управления звуковыми сигналами;
• 4 — монтажный блок с защитными элементами;
• 5 — генераторная установка модели ВАЗ 2106;
• 6 — аккумуляторная батарея.

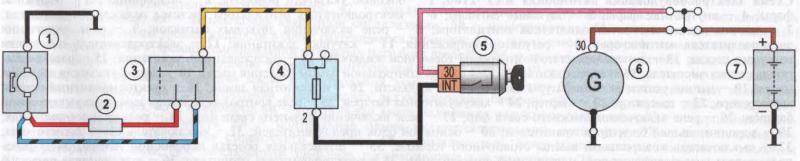

Схема включения электродвигателя отопителя

Обозначение компонентов системы активации электромотора отопительного устройства:

• 1 — электродвигатель отопительной системы;
• 2 — дополнительный резисторный элемент;
• 3 — переключатель электрического мотора обогревателя в салоне автомобиля;
• 4 — предохранительный блок;
• 5 — замок зажигания;
• 6 — генераторный модуль;
• 7 — аккумуляторная батарея.

Модификации

Разные версии ВАЗ 2106 могут быть оснащены дополнительным электрооборудованием. В таких случаях проводка устанавливается дополнительно, а общая схема дополняется новыми элементами.

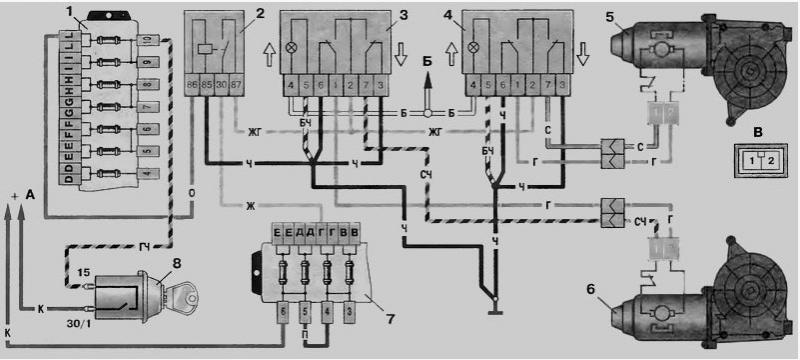

Схема включения элеткростеклоподъемников передних дверей

Описание компонентов:

• 1 — основной предохранительный блок;
• 2 — реле, предназначенное для защиты электропроводки дополнительных стеклоподъемников;
• 3 — переключатель электростеклоподъемника, установленный на левой двери;
• 4 — аналогичное устройство, используемое для регулировки стекла в передней правой двери;
• 5 — электродвигатель стеклоподъемника левой двери;
• 6 — вспомогательный блок с предохранительными элементами;
• 7 — замок зажигания.

Контакт А соединяется с контактом 30 на генераторе, контакт Б — с переключателем системы освещения панели. Выход В обозначает разъемы в колодке электродвигателя системы.

Канал «Ввидео ролике» показал процесс установки и подключения.

https://youtube.com/watch?v=krWgREI3L0A

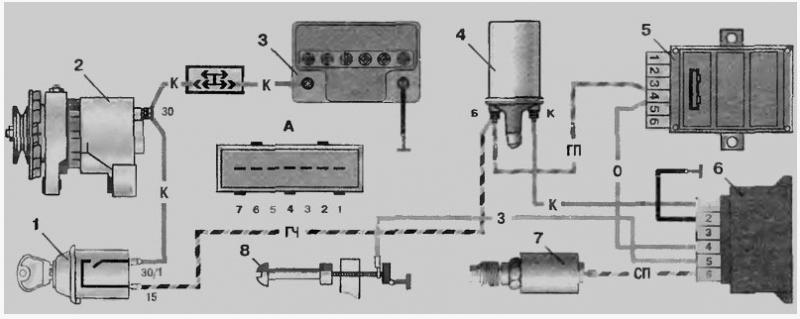

Схема управления электромагнитным клапаном карбюратора

Измененный вариант схемы управления клапаном карбюратора включает в себя несколько ключевых элементов:

• 1 — выключатель зажигания или замок;
• 2 — генераторная установка для питания оборудования с заданным напряжением;
• 3 — аккумуляторная батарея (АКБ);
• 4 — катушка зажигания;
• 5 — коммутаторный блок, находящийся в моторном отсеке;
• 6 — управляющий модуль;
• 7 — сам клапан карбюраторной системы;
• 8 — конечный переключатель карбюраторного устройства.

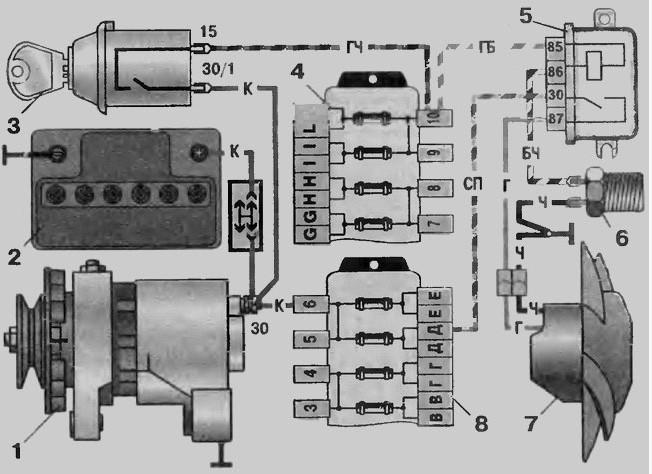

Электродвигатель вентилятора системы охлаждения двигателя

Описание элементов системы:

• 1 — генераторный блок, расположенный под капотом;
• 2 — аккумуляторная батарея;
• 3 — ключ зажигания или замок;
• 4 — основной модуль с предохранителями;
• 5 — реле, обеспечивающее защиту электросети системы активации вентилятора охлаждения двигателя;
• 6 — контроллер активации вентиляционного устройства;
• 7 — сам вентилятор;
• 8 — дополнительный предохранительный модуль.

Схема предохранителей и реле ВАЗ 2106

«Шестерка» укомплектована защитным модулем, обозначения его элементов представлены ниже.

Видео «Руководство по самостоятельной замене колодки предохранителей»

Пользователь Ramanych продемонстрировал, как выполнить замену предохранительных колодок на автомобиле «шестёрка».

Замена колодки предохранителей Ваз 2101-06 Ставим европредохранители сами !

Электросхема системы освещения ВАЗ 2106

Система освещения автомобиля ВАЗ 2106 включает в себя несколько ключевых компонентов, которые обеспечивают как безопасность на дороге, так и комфорт при вождении в темное время суток. Основные элементы системы освещения включают фары, задние фонари, указатели поворота, габаритные огни и освещение номерного знака.

Фары автомобиля ВАЗ 2106 представлены в виде двух основных типов: ближнего и дальнего света. Ближний свет используется для освещения дороги на близком расстоянии, тогда как дальний свет обеспечивает видимость на больших дистанциях. Важно отметить, что переключение между этими режимами осуществляется с помощью переключателя, расположенного на рулевой колонке.

Электросхема системы освещения включает в себя следующие ключевые элементы:

• Переключатель света: отвечает за включение и выключение фар, а также за переключение между ближним и дальним светом.
• Реле: используется для управления подачей напряжения на фары. Реле позволяет снизить нагрузку на переключатель и увеличить срок его службы.
• Фары: в зависимости от типа фары (галогенная или ксеноновая) могут иметь разные схемы подключения. Важно правильно установить лампы, чтобы избежать перегрева и повреждения.
• Задние фонари: включают в себя стоп-сигналы, габаритные огни и указатели поворота. Все эти элементы соединены в единую цепь, что позволяет обеспечить их одновременное функционирование.
• Указатели поворота: работают в паре с реле поворотников, которое отвечает за их мигание. Важно следить за исправностью этих элементов, так как они играют ключевую роль в безопасности на дороге.

Схема подключения всех этих компонентов представлена в виде электрической схемы, которая может быть найдена в руководстве по эксплуатации автомобиля. Важно отметить, что при ремонте или замене элементов системы освещения необходимо использовать оригинальные запчасти или качественные аналоги, чтобы избежать проблем с совместимостью и надежностью.

Также стоит обратить внимание на предохранители, которые защищают систему освещения от короткого замыкания и перегрузок. ВАЗ 2106 оснащен предохранителями, которые расположены в блоке предохранителей, и их исправность необходимо проверять регулярно.

В заключение, правильное понимание и знание электросхемы системы освещения ВАЗ 2106 позволяет не только поддерживать автомобиль в исправном состоянии, но и обеспечивает безопасность как водителя, так и других участников дорожного движения. Регулярное обслуживание и проверка всех элементов системы освещения помогут избежать неприятных ситуаций на дороге.

Схема подключения аудиосистемы и дополнительных аксессуаров

Подключение аудиосистемы и дополнительных аксессуаров в автомобиле ВАЗ 2106 требует внимательного подхода и знания основных принципов электросхемы. Важно учитывать, что стандартная проводка автомобиля может не обеспечивать необходимую мощность для современных аудиоустройств, поэтому может потребоваться установка дополнительных проводов и предохранителей.

Для начала, необходимо определить, какие компоненты будут подключены к аудиосистеме. Обычно это включает в себя магнитолу, динамики, усилитель и, возможно, дополнительные устройства, такие как сабвуфер или процессор звука. Каждый из этих компонентов требует отдельного подключения к источнику питания и заземлению.

Стандартная схема подключения магнитолы ВАЗ 2106 включает следующие основные провода:

• Питание (12V) — обычно красный провод, который подключается к положительному выводу аккумулятора через предохранитель.
• Заземление — черный провод, который должен быть подключен к надежному заземляющему контакту на кузове автомобиля.
• Выходы на динамики — провода, которые идут от магнитолы к динамикам. Обычно используются два провода для каждого динамика: один для положительного подключения и один для отрицательного.

При установке усилителя необходимо учитывать, что он требует отдельного питания. Для этого используется толстый провод, который подключается к аккумулятору, а также провод управления, который соединяет магнитолу с усилителем. Этот провод обычно имеет меньший сечение и служит для включения усилителя при включении магнитолы.

Для подключения сабвуфера, если он используется, необходимо также предусмотреть отдельный выход от усилителя. Сабвуфер может требовать дополнительного заземления, поэтому важно следить за качеством соединений, чтобы избежать проблем с работой системы.

При установке дополнительных аксессуаров, таких как процессоры звука или эквалайзеры, важно следовать инструкциям производителя и учитывать их требования к подключению. Эти устройства могут потребовать отдельного питания и заземления, а также могут быть подключены к магнитоле через специальные выходы.

Не забывайте о предохранителях. Каждый провод, который подключается к источнику питания, должен быть защищен предохранителем, чтобы избежать короткого замыкания и повреждения оборудования. Рекомендуется использовать предохранители с соответствующим номиналом, чтобы обеспечить безопасность всей системы.

В заключение, схема подключения аудиосистемы и дополнительных аксессуаров в ВАЗ 2106 требует тщательной подготовки и понимания электрических принципов. Правильное подключение обеспечит не только качественный звук, но и безопасность эксплуатации автомобиля.

Обслуживание и диагностика электрической системы ВАЗ 2106

Обслуживание и диагностика электрической системы автомобиля ВАЗ 2106 являются важными аспектами, которые напрямую влияют на надежность и безопасность транспортного средства. Электрическая система включает в себя множество компонентов, таких как аккумулятор, генератор, стартер, предохранители, реле, а также различные датчики и устройства, отвечающие за работу освещения, сигнализации и других систем.

Первым шагом в обслуживании электрической системы является регулярная проверка состояния аккумулятора. Необходимо следить за уровнем электролита, а также за его зарядом. Для этого можно использовать вольтметр, который покажет напряжение на клеммах аккумулятора. В норме оно должно составлять от 12,4 до 12,7 В в состоянии покоя. Если напряжение ниже, это может указывать на необходимость подзарядки или замены аккумулятора.

Следующим важным элементом является генератор. Он отвечает за зарядку аккумулятора во время работы двигателя. Для диагностики генератора необходимо проверить его выходное напряжение, которое должно составлять от 13,5 до 14,5 В при работающем двигателе. Если напряжение ниже, это может свидетельствовать о неисправности генератора или его регулятора напряжения.

Стартер также требует внимания. При запуске двигателя он должен работать без задержек и посторонних звуков. Если стартер издает щелкающие звуки или не запускает двигатель, это может указывать на проблемы с его обмотками или с аккумулятором. Важно также проверить состояние проводов и клемм, так как коррозия или ослабление соединений могут привести к плохому контакту.

Не менее важным элементом электрической системы являются предохранители и реле. Они защищают электрические цепи от перегрузок и коротких замыканий. Рекомендуется периодически проверять состояние предохранителей, заменяя перегоревшие на новые, соответствующие по номиналу. Также стоит обратить внимание на реле, которые могут выходить из строя, что приведет к неисправности определенных систем, таких как освещение или система зажигания.

Для диагностики электрической системы можно использовать мультиметр, который позволяет измерять напряжение, ток и сопротивление. Это поможет выявить неисправности в проводке, а также проверить работоспособность различных датчиков и устройств. Важно помнить, что многие проблемы могут быть вызваны плохими контактами, поэтому стоит уделить внимание состоянию проводов и соединений.

Кроме того, регулярное обслуживание включает в себя проверку и очистку всех соединений, а также смазку подвижных частей, таких как переключатели и реле. Это поможет предотвратить коррозию и обеспечить надежную работу электрической системы на протяжении всего срока эксплуатации автомобиля.
