Бесконтактные системы зажигания (БСЗ) становятся популярными благодаря надежности и эффективности. Установка такой системы самостоятельно улучшает работу двигателя и упрощает его обслуживание. В статье рассмотрим устройство и принцип работы БСЗ, а также предоставим пошаговую инструкцию по установке и регулировке, что поможет модернизировать машину и сэкономить на сервисных услугах.

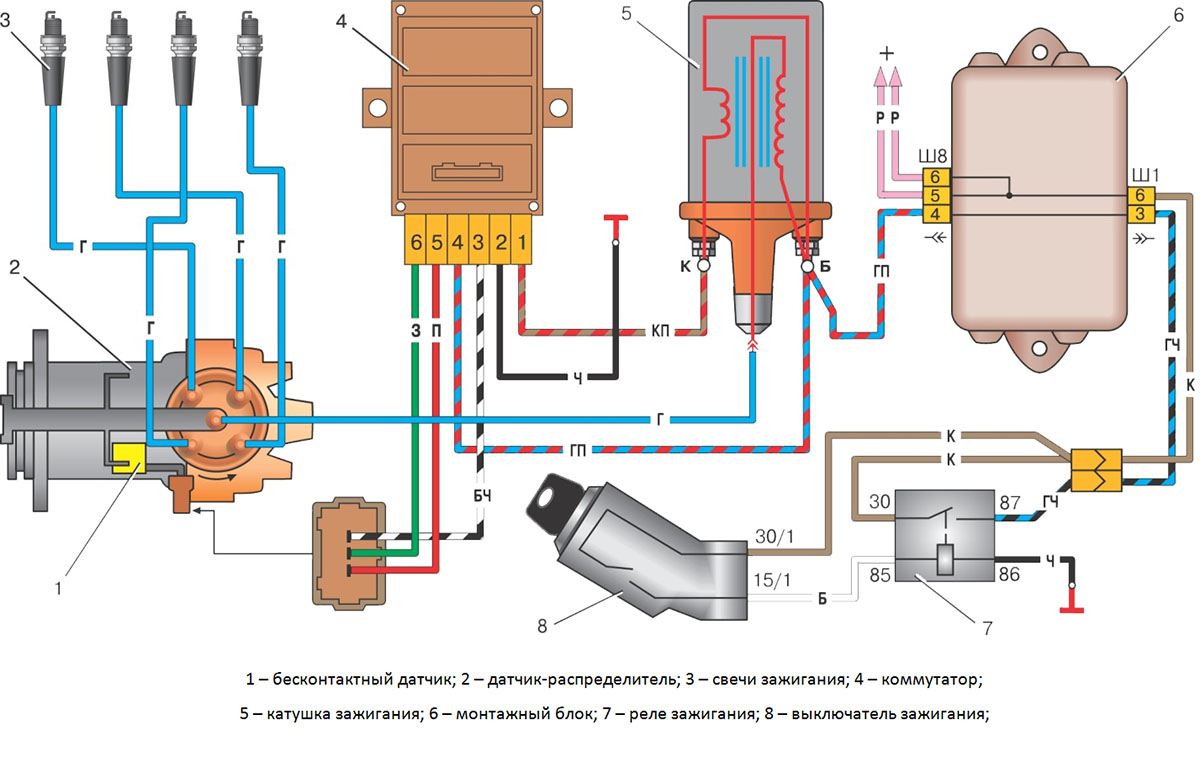

Конструкция и принцип действия БСЗ

Какое зажигание выбрать? Прежде чем перейти к установке и самостоятельному монтажу, давайте разберемся с принципом работы бесконтактной системы зажигания (БСЗ) и ее конструкцией. Это устройство имеет довольно сложную структуру и состоит из множества элементов.

К основным компонентам можно отнести:

• катушку;
• вакуумные и центробежные регуляторы напряжения;
• коммутатор;
• контроллер сигналов;
• свечи зажигания;
• аккумулятор.

Эти элементы составляют комплект бесконтактного зажигания. Что касается принципа его работы, то он достаточно прост. Когда водитель поворачивает ключ в замке зажигания, напряжение поступает на монтажный блок, который распределяет его между стартером, катушкой и другими электрическими потребителями автомобиля. Коленчатый вал начинает вращаться, и контроллер сигналов начинает отправлять импульсы на коммутатор. Основная задача коммутатора — прервать подачу напряжения на обмотки катушки, что приводит к образованию высоковольтного тока на вторичных витках.

Этот ток создает мощную искру на свечах зажигания, которая затем используется для воспламенения топливной смеси. Ток подается на свечи в определенной последовательности, в зависимости от положения коленчатого вала. Процесс контролируется регуляторами, которые могут определять как частоту вращения вала, так и нагрузку на двигатель. Если бесконтактная система зажигания настроена правильно, на свечах будет образовываться мощная искра, что обеспечит эффективное воспламенение и сгорание топливной смеси.

Плюсы и минусы бесконтактного зажигания

В наши дни бесконтактная система зажигания активно используется в большинстве современных бензиновых автомобилей. Это связано с тем, что она демонстрирует более высокую надежность по сравнению с контактной системой зажигания, а также обеспечивает более мощную искру.

Если рассматривать преимущества электронной системы зажигания в сравнении с контактной, можно выделить следующие моменты:

1. В конструкции бесконтактной системы отсутствуют контакты, которые могут подгорать из-за высокого напряжения. Таким образом, проблема снижения мощности искрообразования не актуальна для бесконтактной системы.
2. Электронная система зажигания не содержит деталей, подверженных быстрому износу, что значительно снижает вероятность необходимости ремонта.
3. Напряжение, подаваемое на электроды свечей в бесконтактной системе, составляет 24 кВ, в то время как в контактной — 18 кВ. Это положительно сказывается на процессе воспламенения топливной смеси и ее сгорании в цилиндрах.
4. Еще одним значительным преимуществом является высокая надежность и длительный срок службы (по информации канала Теория ДВС).

Что касается недостатков, то можно выделить лишь один — датчик Холла, который чаще всего выходит из строя и не подлежит ремонту. Если контакты можно просто почистить, то в случае поломки этого контроллера его необходимо заменять. Однако на практике этот компонент считается достаточно надежным, и его срок службы обычно составляет около 50 тысяч километров пробега.

Теория ДВС: БСЗ на ВАЗ-Классика

Интересные факты

Вот несколько интересных фактов о бесконтактной системе зажигания и ее установке своими руками:

1. Принцип работы: Бесконтактная система зажигания использует датчики, такие как оптические или магнитные, для определения положения коленчатого вала и управления искровым разрядом. Это позволяет избежать механических контактов, которые могут изнашиваться и вызывать сбои в работе системы.

2. Улучшение производительности: Установка бесконтактной системы зажигания может значительно повысить эффективность работы двигателя. Она обеспечивает более точное время зажигания, что приводит к лучшему сгоранию топлива, увеличению мощности и снижению расхода топлива.

3. Доступность компонентов: В настоящее время на рынке доступно множество комплектов для самостоятельной установки бесконтактной системы зажигания, что делает этот процесс доступным даже для начинающих автолюбителей. Многие из этих комплектов включают все необходимые детали и подробные инструкции, что позволяет легко выполнить установку без необходимости в профессиональных навыках.

Инструкция по установке самодельного БСЗ

Если вы уже выбрали, какое зажигание вам подходит, давайте перейдем к установке более качественного варианта на ваш автомобиль. Процесс установки бесконтактного зажигания начинается с монтажа блока, который оснащен стальной пластиной с отверстиями для крепления, необходимыми для охлаждения. Рассмотрим эту процедуру на примере классического автомобиля ВАЗ 2107. На левом лонжероне должны находиться отверстия, к которым крепится коммутатор с помощью двух саморезов. Если таких отверстий нет, найдите подходящее место рядом с катушкой и просверлите новые (автор видео — канал Sdelaj Sam! Pljus interesnoe!).

При установке самодельного электронного зажигания не размещайте коммутатор рядом с бачком омывателя. В случае утечки вся электроника может выйти из строя. Перед тем как снять высоковольтные провода, запомните их расположение.

Установка бесконтактного зажигания выполняется в следующем порядке:

1. В первую очередь снимите крышку с нового распределителя и установите прокладку. Трамблер монтируется на блоке так, чтобы его подвижный контакт находился напротив метки на клапанной крышке двигателя. Юбку трамблера следует немного прижать с помощью крепежной гайки, чтобы избежать его проворачивания.
2. Затем установите катушку на место. После этого подключите к ее выводам провода от реле замка, коммутатора и тахометра. Провод от контакта 1 на блоке необходимо соединить с клеммой К на катушке. Провод от контакта номер 4 соединяется с клеммой Б.
3. После выполнения этих шагов установите зазор на электродах свечей около 0.8-0.9 мм, затем закрутите свечи в их посадочные места. Установите крышку на распределительный узел и подключите все необходимые провода в правильном порядке. В завершение подключите вакуумную магистраль. После этого можно приступать к регулировке узла.

https://youtube.com/watch?v=kUusEMMG-kg

Советы по настройке зажигания

Регулировка зажигания осуществляется на прогретом двигателе и может быть выполнена двумя способами:

• с использованием стробоскопа;
• на слух.

Стробоскоп — это специализированное устройство, оснащенное лампой, которая мигает при получении сигнала от датчика Холла. Если вы поднесете работающий прибор к маховику коленвала при запущенном двигателе, то сможете увидеть положение метки. Это позволяет выполнить наиболее точную настройку.

Для регулировки необходимо подключить питание устройства к аккумуляторной батарее, а второй провод — к высоковольтному кабелю первой свечи. Затем ослабьте гайку, фиксирующую распределитель, и поднесите мигающую лампочку к шкиву. Корпус трамблера следует аккуратно поворачивать, не спеша, до тех пор, пока метка на шкиве не окажется напротив короткой метки. После этого гайку можно затянуть.

Что касается метода на слух, то настройка выполняется в несколько шагов:

1. Сначала заведите двигатель, затем немного ослабьте гайку, фиксирующую трамблер.
2. Медленно поворачивайте распределитель в пределах пятнадцати градусов. Ваша задача — найти такое положение, при котором двигатель будет работать наиболее эффективно и стабильно.
3. Как только вы найдете оптимальное положение, затяните гайку распределителя.

Видео «Ремонт БСЗ в домашних условиях»

В представленном ниже видео вы найдете исчерпывающую и наглядную инструкцию по ремонту БСЗ в домашних условиях (автор — Владимир Воронов).

Ремонт БСЗ СОНАР ИК

Необходимые инструменты и материалы для установки

Перед тем как приступить к установке бесконтактной системы зажигания, важно подготовить все необходимые инструменты и материалы. Это не только упростит процесс работы, но и позволит избежать лишних задержек. Ниже приведен список основных инструментов и материалов, которые вам понадобятся.

Инструменты

• Набор ключей и отверток: Вам понадобятся как плоские, так и крестовые отвертки, а также набор гаечных ключей различных размеров для демонтажа старой системы зажигания и установки новой.
• Плоскогубцы: Используются для работы с проводами и крепежными элементами.
• Мультиметр: Этот инструмент поможет вам проверить электрические соединения и убедиться в правильности работы системы зажигания.
• Кусачки: Необходимы для обрезки проводов и удаления изоляции.
• Изолента и термоусадочные трубки: Используются для изоляции соединений и защиты проводов от внешних воздействий.
• Дрель и сверла: Если потребуется установить дополнительные крепления или просверлить отверстия для проводов.
• Ключ для свечей зажигания: Специальный инструмент для демонтажа и установки свечей зажигания.

Материалы

• Бесконтактная система зажигания: Основной элемент, который вы будете устанавливать. Убедитесь, что она совместима с вашим автомобилем.
• Провода зажигания: В зависимости от модели автомобиля, вам могут понадобиться новые провода, которые соответствуют характеристикам бесконтактной системы.
• Свечи зажигания: Рекомендуется заменить старые свечи на новые, чтобы обеспечить оптимальную работу системы.
• Крепежные элементы: В зависимости от конструкции вашего автомобиля, могут понадобиться дополнительные болты, гайки и шайбы для установки системы.
• Электрическая изоляция: Для защиты соединений от влаги и коррозии.

Подготовив все необходимые инструменты и материалы, вы сможете значительно упростить процесс установки бесконтактной системы зажигания. Убедитесь, что у вас есть все под рукой, прежде чем начинать работу, чтобы избежать ненужных прерываний и задержек.

Частые ошибки при установке БСЗ и способы их предотвращения

Установка бесконтактной системы зажигания (БСЗ) может значительно улучшить работу двигателя и повысить его надежность. Однако, как и в любом другом процессе, здесь есть свои подводные камни. Рассмотрим наиболее распространенные ошибки, которые могут возникнуть при установке БСЗ, и способы их предотвращения.

1. Неправильная установка датчика положения коленчатого вала

Одной из самых частых ошибок является неверная установка датчика положения коленчатого вала. Если датчик установлен неправильно, это может привести к сбоям в работе системы зажигания. Чтобы избежать этой проблемы, внимательно изучите инструкцию к вашему комплекту БСЗ и убедитесь, что датчик установлен в соответствии с рекомендациями производителя. Проверьте, чтобы он был надежно зафиксирован и находился в правильном положении относительно зубьев маховика.

2. Неправильное подключение проводов

Ошибки в подключении проводов могут привести к короткому замыканию или неправильной работе системы. Перед началом установки обязательно ознакомьтесь с электрической схемой вашего автомобиля и схемой подключения БСЗ. Используйте качественные соединения и изолируйте их, чтобы избежать коррозии и повреждений. Также рекомендуется использовать цветные провода, чтобы облегчить процесс подключения.

3. Игнорирование настройки угла опережения зажигания

После установки БСЗ необходимо правильно настроить угол опережения зажигания. Неправильная настройка может привести к снижению мощности двигателя, увеличению расхода топлива и даже его повреждению. Для настройки используйте стробоскоп и следуйте рекомендациям производителя. Не забывайте, что угол опережения может варьироваться в зависимости от типа топлива и условий эксплуатации.

4. Неправильный выбор компонентов системы

При установке БСЗ важно использовать качественные компоненты, соответствующие вашему автомобилю. Неправильный выбор может привести к несовместимости и, как следствие, к поломкам. Перед покупкой комплектующих обязательно проконсультируйтесь с профессионалами или изучите отзывы на специализированных форумах.

5. Пренебрежение проверкой состояния других систем автомобиля

Установка БСЗ не решает все проблемы с зажиганием. Если у вас есть проблемы с другими системами автомобиля, такими как топливная система или система впуска, это может негативно сказаться на работе БСЗ. Перед установкой новой системы рекомендуется провести полную диагностику автомобиля и устранить все существующие неисправности.

Следуя этим рекомендациям и избегая распространенных ошибок, вы сможете успешно установить бесконтактную систему зажигания и значительно улучшить работу вашего автомобиля. Помните, что тщательная подготовка и внимание к деталям — залог успешной установки и долгой службы вашего автомобиля.

Обслуживание и уход за бесконтактной системой зажигания

Обслуживание бесконтактной системы зажигания (БСЗ) является важным аспектом, который напрямую влияет на надежность и эффективность работы двигателя. В отличие от традиционных систем зажигания, БСЗ требует меньше внимания, но все же нуждается в регулярной проверке и уходе.

Первым шагом в обслуживании БСЗ является периодическая проверка состояния компонентов системы. Основные элементы, которые следует контролировать, включают:

• Датчик положения коленчатого вала: Этот элемент отвечает за определение момента зажигания. Необходимо следить за его работоспособностью и чистотой. Загрязнение или повреждение датчика может привести к сбоям в работе двигателя.
• Модуль зажигания: Он преобразует низковольтное напряжение в высокое для создания искры. Рекомендуется проверять его на наличие трещин и других повреждений, а также следить за температурой работы.
• Провода зажигания: Провода должны быть в хорошем состоянии, без трещин и износа. Регулярно проверяйте их на наличие коррозии и надежность соединений.
• Свечи зажигания: Свечи необходимо проверять и заменять по мере необходимости. Загрязненные или изношенные свечи могут привести к плохому запуску и нестабильной работе двигателя.

Следующим важным аспектом является проверка электрических соединений. Все разъемы и контакты должны быть чистыми и надежными. Коррозия или ослабленные соединения могут вызвать перебои в работе системы зажигания. Рекомендуется использовать специальный очиститель для контактов и периодически проверять затяжку соединений.

Также стоит обратить внимание на настройки системы. Некоторые модели БСЗ могут требовать регулировки угла опережения зажигания. Это можно сделать с помощью стробоскопа, что позволит оптимизировать работу двигателя и повысить его эффективность.

Не забывайте о регулярной диагностике системы. Современные автомобили могут быть оснащены бортовыми компьютерами, которые позволяют отслеживать состояние системы зажигания и выявлять возможные неисправности. Использование диагностического оборудования поможет своевременно обнаружить проблемы и избежать серьезных поломок.

Наконец, стоит отметить, что при замене компонентов бесконтактной системы зажигания следует использовать только качественные запчасти от проверенных производителей. Это обеспечит надежную работу системы и продлит срок службы вашего автомобиля.

Таким образом, регулярное обслуживание и уход за бесконтактной системой зажигания помогут поддерживать двигатель в отличном состоянии, обеспечивая его надежную и эффективную работу на протяжении долгого времени.
