Печка в автомобиле ВАЗ 2109 обеспечивает комфорт во время поездок, особенно в холодное время. Однако она может выйти из строя, что вызывает дискомфорт и затрудняет управление. В этой статье рассмотрим основные причины неисправностей печки и предложим пошаговые инструкции по ремонту и замене компонентов. Вы узнаете, как разобрать отопительный узел и устранить неполадки, что поможет сэкономить время и деньги на сервисе.

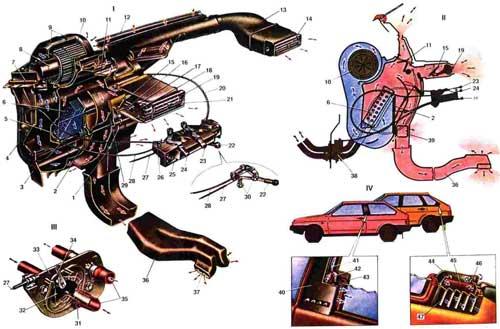

Схема устройства печки ВАЗ 2109

Печь в автомобиле ВАЗ 2109 состоит из следующих основных компонентов:

• 1 — скоба, предназначенная для крепления кожухов отопительного устройства;
• 2 — заслонка, используемая для регулировки режимов работы печки;
• 3 — левая часть корпуса отопителя;
• 4 — тяга заслонки, отвечающая за обогрев ног;
• 5 — уплотнитель радиаторного узла;
• 6 — сам радиаторный узел;
• 7 — уплотнитель отопительного устройства;
• 8 — электрический моторчик, который активирует и отключает систему;
• 9 — кожухи вентиляционного устройства;
• 10 — рабочее колесо вентилятора;
• 11 — заслонка системы обогрева;
• 12 — воздуховод, по которому подается воздух для обдува лобового стекла;
• 13 — воздуховод, предназначенный для обогрева бокового сопла;
• 14 — само боковое сопло;
• 15 — заслонка для управления центральным соплом;
• 16 — толкатель для лопаток;
• 17 — ось лопатки;
• 18 — сама лопатка;
• 19 — рычаг управления, предназначенный для перекрытия центрального сопла;
• 20 — тяга заслонки, отвечающая за прогрев лобового стекла;
• 21 — рычаг, используемый для регулировки направления воздушного потока;
• 22 — рычаг для управления подогревом воздушного потока, устанавливаемый в салоне автомобиля;
• 23 — рычаг для подачи воздушного потока;
• 24 — рычажок для подачи воздуха к ногам водителя и пассажиров;
• 25 — кронштейн для рычагов управления отопителем;
• 26 — скоба, используемая для крепления оболочки тяги;
• 27 — тяга управления краником;
• 28 — тяга управления заслонкой отопительного устройства;
• 29 — заслонка, направляющая воздушный поток на обогрев ног;
• 30 — оси рычагов управления системой обогрева;
• 31 — стяжной винтовой хомут;
• 32 — клапан краника отопительного устройства;
• 33 — корпус краника радиаторного узла;
• 34 — рычаг управления клапаном;
• 35 — патрубки, соединяющие краник с радиатором печки ВАЗ 2109;
• 36 — воздуховод внутренней вентиляционной системы;
• 37 — технологические окна, через которые воздух подается на ноги задних пассажиров;
• 38 — краник отопительной системы;
• 39 — технологическое окно, через которое воздух подается на ноги водителя;
• 40 — облицовка центральной стойки;
• 41 — внутренняя поверхность центральной стойки;
• 42 — воздуходув вытяжной вентиляционной системы;
• 43 — декоративная обивка центральной стойки;
• 44 — пластиковая облицовка дефлектора вытяжной вентиляционной системы;
• 45 — прорезиненный клапан;
• 46 — корпус дефлекторного устройства;
• 47 — сам дефлектор;
• 48 — отопительный узел (I);
• 49 — схема работы печки на ВАЗ 2109 (II);
• 50 — краник отопительного устройства (III);
• 51 — вытяжная (IV).

Отопительный узел включает два пластиковых кожуха, соединенных между собой с помощью скоб. Для уплотнения используется жгут, который устанавливается в пазы кожухов. Вентилирующее устройство, предназначенное для принудительной подачи воздуха в салон, крепится двумя болтами на верхней части печки. Конструкция узла на ВАЗ 2109 позволяет владельцу автомобиля снимать вентилирующее устройство со стороны моторного отсека.

На кожухи вентилирующего устройства устанавливается электрический моторчик. На валу этого узла размещается рабочее колесо вентилятора, которое может работать в одном из трех режимов. Это достигается благодаря двум спиралям резисторного устройства. Дополнительный резисторный элемент используется для регулировки необходимой частоты вращения колеса вентилятора и фиксируется в технологическом отверстии кожуха отопителя. Резисторная деталь подогрева крепится к правому кожуху с помощью трех болтов.

Этот элемент состоит из:

• двух рядов магистралей;
• пластины для охлаждения;
• двух бачков, выполненных из пластика.

Кран отопительной системы состоит из корпуса и двух пар шлангов, которые подключаются к охладительной системе через резиновые магистрали. Циркуляция антифриза осуществляется с помощью насосного устройства. На подводящем патрубке крана установлен пластинчатый клапан с отверстием для хладагента. Рычажок подключается к рукоятке, предназначенной для управления подогревом воздушного потока. При повороте рукоятки в клапане открывается шланг, позволяющий антифризу поступать в радиаторный узел.

Управление отопительным узлом осуществляется с помощью рычагов, расположенных в салоне на центральной консоли. Их фиксация происходит на осях пластикового кронштейна. Рычаг управления системой обогрева воздействует на рукоятку краника через тягу, а также на рычаг приводного устройства. Когда заслонка привода перемещается вправо, она открывается, что позволяет воздушному потоку вентилирующего устройства поступать на радиаторный узел.

Канал Автоэлектрика ВЧ представил видео о схеме, устройстве и принципе работы отопительного узла на автомобилях ВАЗ 2109.

Печка ВАЗ — 08, 09, 14, 15. Схема, устройство и принцип работы.

Как самостоятельно снять и разобрать печку ВАЗ 2109?

Если печка перестала функционировать, потребуется ее ремонт, который включает демонтаж и разбор устройства:

1. Начинается с слива хладагента из силового агрегата. Для этого необходимо открыть краник отопления и установить емкость под сливное отверстие. После завершения слива разбирается центральная консоль, а также демонтируется воздуходув внутренней вентиляционной системы.
2. С помощью отвертки с крестовым наконечником откручиваются саморезы, которые крепят кронштейн рычагов управления печкой к консоли. Затем кронштейн вместе с тягами аккуратно опускается вниз.
3. Отключается штекер от выключателя электрического мотора вентилятора, после чего производится демонтаж рычага управления устройством.
4. Для снятия переключательного механизма необходимо открутить пластиковую гайку с помощью пинцета. Она удерживает переключатель на кронштейне. После этого узел можно демонтировать.
5. Извлекается патрон со световым индикатором подсветки управляющего устройства печи. С помощью отвертки освобождается скоба, фиксирующая тягу к кронштейну. Тяга демонтируется из ручки привода заслонки, аналогично разбираются остальные тяги управления.
6. Чтобы снять печку, нужно разобрать центральную консоль. Отключаются магистрали от радиатора. Печка может быть демонтирована вместе с радиатором. Скоба, фиксирующая тягу заслонки для прогрева лобового стекла, отсоединяется от кожуха печки, после чего производится демонтаж тяги с ручкой заслонки.
7. С помощью головки на 10 откручиваются четыре гайки, которые крепят кожух печки к кузову. После откручивания гайки, расположенной спереди слева, снимается клемма кабеля массы электромотора вентилятора.
8. Отключаются разъемы от резисторного устройства, а также отсоединяются электрические цепи моторчика вентилятора. Отопительный узел демонтируется вместе с вентилирующим устройством.
9. С помощью отвертки с крестовым лезвием откручиваются болты, фиксирующие вентилирующее устройство к печи. Вентилятор демонтируется.
10. Той же отверткой откручивается саморез, фиксирующий резисторный элемент электрического мотора. Затем откручиваются еще три самореза, находящиеся на левой крышке печки. Крышка снимается.
11. Освобождаются семь защелок, соединяющих две части кожуха. С помощью крестовой отвертки откручивается саморез, который крепит две части корпуса, находящийся справа в небольшом углублении.
12. Уплотнительный элемент от плоскости штекера разрезается канцелярским ножом. Две части корпуса отопительного узла разделяются.
13. Ручка заслонки обогревательной системы лобового стекла выводится из отверстия внешнего рычага приводного устройства, после чего выполняется демонтаж заслонки.
14. Сжимаются усики фиксирующего устройства с помощью пинцета или плоскогубцев, и снимается ручка привода заслонки для обогрева ног. Заслонка демонтируется, аналогично снимается заслонка управления отопителем. Сборка устройства осуществляется в обратном порядке.

Интересные факты

Вот несколько интересных фактов, связанных с темой «Что делать, если не работает печка в автомобиле ВАЗ 2109»:

1. Проверка предохранителей: Одной из самых распространенных причин, по которой не работает печка, является перегоревший предохранитель. В ВАЗ 2109 предохранители находятся в блоке, который обычно расположен под приборной панелью. Проверка и замена предохранителя — это простое и быстрое решение, которое может сэкономить время и деньги.

2. Термостат и охлаждающая жидкость: Если печка не греет, это может быть связано с проблемами в системе охлаждения. Например, термостат может застрять в открытом положении, что не позволяет двигателю достигать рабочей температуры. Также стоит проверить уровень охлаждающей жидкости — если ее недостаточно, печка не будет эффективно работать.

3. Засорение радиатора печки: Со временем радиатор печки может забиваться грязью и отложениями, что приводит к снижению теплоотдачи. Очистка радиатора может потребовать разборки системы, но это может значительно улучшить работу печки. В некоторых случаях может помочь промывка системы охлаждения специальными средствами.

Эти факты могут помочь владельцам ВАЗ 2109 диагностировать и решить проблемы с печкой, а также понять, какие шаги предпринять для ее восстановления.

Неисправности печки ВАЗ 2109

Все причины неисправностей, касающиеся функционирования системы отопления ВАЗ 2109, можно устранить самостоятельно.

Неисправности в отопительном узле могут возникать по следующим причинам:

• неисправность термостата;
• образование воздушной пробки в системе отопления;
• засорение радиатора;
• поломка водяного насоса;
• снижение уровня охлаждающей жидкости;
• повреждение крана.

Поломка в термостате

Неисправность термостата в отопительной системе автомобиля ВЗ 2109 может проявляться в виде нестабильной работы всего отопительного узла. Это может привести к резким колебаниям температуры двигателя, что, в свою очередь, может вызвать перегрев силового агрегата.

Для проверки состояния термостата необходимо запустить двигатель и прикоснуться к нижней магистрали, расположенной под устройством. Она должна оставаться холодной и постепенно нагреваться по мере прогрева двигателя.

Как самостоятельно заменить термостат?

Замена термостата осуществляется следующим образом:

1. Сначала открывается капот, после чего откручивается крышка расширительного бачка с антифризом.
2. Под сливное отверстие устанавливается контейнер, затем откручивается крышка и сливается хладагент из радиатора.
3. Ослабляются хомуты, для чего используется отвертка.
4. Три патрубка с хладагентом отсоединяются от корпуса термостата.
5. Далее ослабляется затяжка хомута, и устройство снимается вместе с магистралью. Необходимо также отсоединить короткий патрубок от термостата.
6. Термостат помещается в воду, которую следует заранее подогреть до примерно 80 градусов. В процессе нагрева жидкость нужно периодически перемешивать. Для контроля температуры используется термометр.
7. Когда температура воды достигает около 87 градусов, клапан термостата должен открыться. Если этого не происходит, термостат необходимо заменить. Установка нового устройства выполняется в обратном порядке.

Процесс замены термостата описал пользователь Сергей Серж.

Как заменить термостат на автомобиле ВАЗ.Замена термостата ВАЗ 2115-2108

Образование воздушной пробки

Возникновение воздушной пробки в системе охлаждения может вызвать перегрев двигателя. Кроме того, это может привести к тому, что печка перестанет функционировать — в холодное время года отопитель не будет обеспечивать тепло.

Как решить эту проблему?

Проблему с образованием воздушной пробки можно решить следующим образом:

1. Сначала откройте крышку радиатора.
2. Затем поочередно надавите рукой на верхнюю и нижнюю трубки, которые соединены с термостатом.
3. Если после этих действий уровень антифриза в радиаторе снизился, значит, воздушная пробка вышла из системы. Если этого не произошло, повторите действия.
4. Далее отсоедините нижнюю трубку отопительного узла, которая находится за двигателем. Если из нее не начинает выходить охлаждающая жидкость, запустите двигатель и подождите, пока не появится течь.
5. После этого подключите трубку обратно.
6. Если ваш автомобиль оснащен карбюраторным двигателем, охлаждающая жидкость проходит через него для подогрева топливной смеси. В этом месте также может скапливаться воздух. Поэтому необходимо снять правую трубку и запустить двигатель, дождавшись выхода жидкости из системы.
7. После выполнения всех этих шагов подключите все трубки обратно и закройте крышку радиатора. Проведите контрольную поездку, проехав около 5 км.

Канал Koztas поделился информацией о том, как удалить воздушную пробку из системы охлаждения на примере автомобиля ВАЗ 21099.

Воздушная пробка, выпуск

Засорение радиатора

В процессе длительного использования радиаторный узел может забиться. Это вызовет образование накипи и отложений на приборе, что, в свою очередь, приведет к неправильной работе отопительного устройства.

Как диагностировать проблему и устранить ее?

Определить наличие проблемы можно визуально — на радиаторном узле будут заметны следы загрязнений. В некоторых случаях грязь скапливается внутри, и тогда необходимо провести промывку устройства. Очистительные работы выполняются на остывшем агрегате. Для этого понадобится мойка высокого давления, которая поможет подать струю воды под сильным напором. Это эффективно удалит загрязнения, но следует быть осторожным, чтобы не повредить устройство.

Однако избежать этой проблемы можно, правильно настроив работу оборудования. Для промывки радиаторного устройства используется насадка «варио». При максимальных оборотах промывку следует проводить на расстоянии около 40-50 см. Также можно применять компрессорное устройство для очистки. Принцип работы аналогичен: вместо воды на узел подается воздух.

Александр Волошанин подробно описал процесс промывки радиаторных устройств на автомобилях.

Существует возможность удаления загрязнений с помощью мыльного раствора и строительной кисти. Кистью нужно аккуратно проводить вдоль креплений, установленных на радиаторе. Не менее эффективным вариантом является использование специализированных химических средств для чистки. Жидкость наносится на узел, после чего необходимо подождать некоторое время. Затем средство смывается водой.

Для очистки внутренних поверхностей устройства необходимо открутить пробку и удалить хладагент из радиатора. Затем в узел направляется поток воды, и после его заполнения она сливается; эту процедуру следует повторить несколько раз. Если из устройства выходит много загрязнений, для внутренней очистки также могут понадобиться моющие средства.

Промывка радиатора печки

Нерабочая помпа

Помпа является водяным насосом в системе отопления автомобиля. Если в ВАЗ 2109 печка не функционирует, причиной может быть именно насос. Помпа расположена в моторном отсеке, под крышкой газораспределительного механизма.

Как заменить помпу своими руками?

Процесс замены осуществляется следующим образом:

1. Сначала необходимо слить хладагент из системы. Перед началом работы с ГРМ важно правильно установить метки, чтобы поршень первого цилиндра находился в верхней мертвой точке.
2. Далее откручиваются три винта, которые крепят крышку кожуха механизма. Они расположены с правой стороны от двигателя.
3. Кожух снимается, для этого его нужно отвести влево до конца и извлечь через верх.
4. С помощью гаечного ключа откручивается натяжитель ремня ГРМ, после чего он демонтируется.
5. Ремень снимается и остается только на коленвале. Затем откручивается звезда распределительного вала, при этом ее необходимо удерживать, чтобы она не прокручивалась. Звезда снимается и убирается в сторону.
6. Откручивается одна гайка и четыре винта, которые крепят внутреннюю металлическую крышку. Крышка отводится в сторону и извлекается.
7. Теперь открывается доступ к водяной помпе. С помощью отвертки она поддевается, и корпус отсоединяется от блока цилиндров двигателя.
8. Водяной насос расположен близко к корпусу автомобиля, поэтому при его снятии могут возникнуть сложности. Просто так его не извлечь. Для этого потребуется немного отодвинуть двигатель в сторону или приподнять его с помощью домкрата. Подъем двигателя продолжается до тех пор, пока не появится возможность без препятствий извлечь помпу.
9. После того как водяной насос будет извлечен, место его установки очищается от остатков уплотнительного материала. Устанавливается новая помпа, а дальнейшие действия по монтажу выполняются в обратном порядке. При установке обязательно нужно использовать новую прокладку.

На канале «Различные видеоролики» представлено руководство по замене водяного насоса печки на автомобиле ВАЗ 2109.

Замена помпы своими руками на ваз 2108

Снижение уровня антифриза

При снижении уровня рабочей жидкости отопительный узел теряет способность выполнять свои задачи. Это особенно критично в зимний период, когда отопление просто перестанет функционировать. Утечка антифриза может привести к перегреву двигателя внутреннего сгорания.

Как устранить эту проблему?

Для решения данной проблемы необходимо выполнить следующие шаги:

1. Сначала проводится детальная диагностика всех элементов системы охлаждения. Если наблюдается недостаток хладагента, скорее всего, причина кроется в его утечке, вызванной механическим повреждением одной из деталей. Наиболее уязвимыми могут оказаться термостат, расширительный бачок и радиатор, а также патрубки системы, которые со временем изнашиваются и могут стать источником утечки. Если радиатор поврежден, это может проявиться в виде лужи в салоне автомобиля, рядом с передним пассажирским сиденьем. Все неисправные компоненты должны быть заменены.

2. Не всегда удается выявить проблему визуально. Например, если антифриз проникает в двигатель, уровень жидкости будет снижаться. Важно проверить, нет ли в моторной жидкости следов хладагента, а в охлаждающем веществе — признаков смазки.

3. Утечка также может происходить через сливную пробку, если уплотнитель на ней износился. В этом случае необходимо заменить данный элемент.

4. После устранения проблемы объем жидкости в системе восстанавливается до необходимого уровня.

Подробности о том, как найти место утечки хладагента, поделился пользователь Сергей Серж.

Как устранить утечку антифриза,тосола в расширительном бачке.Находим течь охлаждающей жидкости ВАЗ

Неисправность крана печки

Наиболее распространенной проблемой, с которой сталкиваются наши граждане, является поломка крана радиатора. Исправить эту неисправность возможно лишь заменой поврежденной детали.

Как заменить кран печки на ВАЗ 2109 своими руками?

Для замены устройства необходимо полностью слить хладагент из системы охлаждения. Это требует демонтажа радиаторного узла.

Какие инструменты понадобятся для замены?

Перед началом замены важно подготовить все необходимые компоненты:

• новый кран, предпочтительно керамический или шаровой;
• комплект уплотнительных резинок и прокладок, который обычно идет в комплекте с краном;
• средство WD-40;
• металлическая строительная щетка;
• набор торцевых и накидных ключей;
• две отвертки с различными наконечниками;
• силиконовый герметик;
• контейнер для сбора хладагента;
• новая охлаждающая жидкость.

Пошаговая инструкция по замене крана печки

Руководство по выполнению работ:

1. Загоните автомобиль на яму и установите опоры под колеса. Затяните рычаг стояночного тормоза.
2. Под радиаторный узел поставьте контейнер, открутите пробку на устройстве и слейте хладагент.
3. После слива хладагента ослабьте хомуты, которые фиксируют магистрали от двигателя к кранику печки. Используйте щетку для очистки резьбовых соединений. Обработайте соединительные места средством WD-40 для облегчения демонтажа краника.
4. Полностью открутите хомуты с помощью отвертки.
5. Поочередно отсоединяйте магистрали. Убедитесь, что под патрубками стоит контейнер, так как из них может вытекать хладагент.
6. Внутри автомобиля снимите накладку центральной консоли. При необходимости отсоедините магистрали, но если они в хорошем состоянии и замена не требуется, их можно оставить. В магистралях может остаться часть хладагента.
7. Снизу автомобиля открутите гайки, крепящие кран, используя торцевой ключ на 10.
8. В салоне потяните на себя краник и снимите пружинное крепление. Затем отключите трос управления.
9. Удалите старое устройство. Перед установкой нового крана подсоедините тросик. Закрутите новый кран на корпус автомобиля. Сборка выполняется в обратном порядке.
10. При соединении магистралей используйте силиконовый герметик, чтобы минимизировать риск утечек. В конце закрутите пробку сливного отверстия и заправьте систему новым хладагентом.

При замене крана печки на автомобиле ВАЗ 2109 не рекомендуется использовать старые уплотнители.

Подробное руководство по замене краника доступно на канале Овер 9000.

ВАЗ 2109, 2115, 2108, 2114: подробное видео по замене крана печки

Что делать, если из печки дует холодный воздух?

Если отопительный узел не функционирует должным образом, это может быть вызвано ранее упомянутыми неисправностями. Однако иногда проблема может заключаться в работе электродвигателя системы отопления. В таком случае, для устранения неполадок потребуется заменить данное устройство.

Последовательность действий при ремонте устройства

Процесс замены осуществляется следующим образом:

1. В моторном отсеке необходимо открыть пять винтов, которые удерживают пластиковую накладку, находящуюся под лобовым стеклом. После этого накладка снимается.
2. Далее следует удалить уплотнительную резинку моторного отсека.
3. Затем демонтируется пластиковый кожух, расположенный в центре под лобовым стеклом. За этой накладкой находится электромотор печки. С обеих сторон устройства находятся два винта, которые нужно выкрутить.
4. Следующий этап выполняется в салоне автомобиля. Нужно просунуть руку под центральную консоль со стороны водителя. Нащупав штекер положительного проводника, его следует отключить — это провод питания моторчика. Действовать из моторного отсека нецелесообразно, так как проводники к электродвигателю припаяны.
5. Под центральной консолью также располагается отрицательный проводник, который фиксируется гайкой. Для ее откручивания потребуется время. Гайку нужно нащупать рукой, а затем открутить с помощью трещоточного ключа и головки. Электроцепи из салона проталкиваются через уплотнительный элемент в отверстие между моторным отсеком и салоном.
6. После этого электродвигатель системы отопления поворачивается под различными углами для его снятия. Устройство извлекается с правой стороны, если смотреть по направлению движения автомобиля. Из моторного отсека электромотор демонтируется и заменяется на новый.

Видео «Руководство по демонтажу моторчика печки»

Пользователь Коп Карельских Земель опубликовал исчерпывающее руководство по снятию электродвигателя отопительной системы с автомобиля ВАЗ 2109.

Как снять вентилятор печки на Ваз 2109. Ремонт Ваз 2109 #1

Проверка электропроводки и предохранителей

Первым шагом в диагностике неисправности печки в автомобиле ВАЗ 2109 является проверка электропроводки и предохранителей. Это важный этап, так как многие проблемы с работой печки могут быть связаны именно с электрической частью системы.

Начните с проверки предохранителей. В автомобиле ВАЗ 2109 предохранители находятся в блоке, который расположен под приборной панелью. Для проверки предохранителей вам понадобится мультиметр или тестер. Сначала найдите предохранитель, отвечающий за работу печки. Обычно он обозначен в инструкции по эксплуатации автомобиля. Вытяните предохранитель из гнезда и проверьте его целостность. Если предохранитель перегорел, замените его на новый с аналогичными характеристиками.

Если предохранитель целый, переходите к проверке электропроводки. Осмотрите все видимые участки проводов, идущих к печке, на наличие повреждений, обрывов или коррозии. Обратите внимание на соединения и разъемы — они должны быть надежными и чистыми. Если вы обнаружите окисление или загрязнение, аккуратно очистите контакты. В случае повреждения проводов их необходимо заменить.

Также стоит проверить наличие напряжения на входе в мотор печки. Для этого подключите мультиметр к проводам, идущим к мотору, и включите зажигание. Если напряжение отсутствует, это может указывать на проблему в проводке или в переключателе печки. В таком случае стоит проверить переключатель на приборной панели, который отвечает за управление печкой. Возможно, он вышел из строя и требует замены.

Не забудьте также проверить массу (землю) печки. Плохой контакт массы может привести к тому, что печка не будет работать. Убедитесь, что все соединения надежны и не имеют коррозии.

Если после всех проверок печка все еще не работает, возможно, проблема кроется в самом моторе печки. В этом случае потребуется его демонтаж и дальнейшая диагностика. Однако перед этим стоит убедиться, что все предыдущие шаги выполнены и не выявили никаких проблем.

Проблемы с моторчиком печки

Если печка в автомобиле ВАЗ 2109 не работает, одной из первых причин может быть неисправность моторчика печки. Этот компонент отвечает за циркуляцию воздуха в салоне, и его поломка может привести к отсутствию обогрева. Рассмотрим основные проблемы, которые могут возникнуть с моторчиком, а также способы их диагностики и устранения.

1. Проверка питания моторчика

Первым шагом в диагностике моторчика печки является проверка наличия питания. Для этого необходимо:

• Открыть капот и найти предохранитель печки в блоке предохранителей.
• Проверить целостность предохранителя. Если он сгорел, замените его на новый с тем же номиналом.
• С помощью мультиметра проверьте наличие напряжения на контактах моторчика. Если напряжение отсутствует, необходимо проверить проводку и переключатель.

2. Осмотр и чистка моторчика

Если питание на моторчик поступает, но он не работает, возможно, он забился пылью или грязью. Для этого:

• Снимите моторчик с места установки. Обычно он находится за панелью приборов.
• Осмотрите его на наличие загрязнений и посторонних предметов.
• При необходимости очистите моторчик от пыли и грязи, используя сжатый воздух или мягкую щетку.

3. Проверка работоспособности моторчика

После чистки моторчика стоит проверить его работоспособность:

• Подключите моторчик напрямую к источнику питания (например, к аккумулятору) и посмотрите, будет ли он вращаться.
• Если моторчик не работает даже при прямом подключении, скорее всего, он вышел из строя и требует замены.

4. Замена моторчика

Если диагностика показала, что моторчик неисправен, его необходимо заменить. Для этого:

• Приобретите новый моторчик, подходящий для модели ВАЗ 2109.
• Установите новый моторчик на место старого, подключив все провода в соответствии с маркировкой.
• Проверьте работу печки после установки нового моторчика.

Следуя этим шагам, вы сможете выявить и устранить проблемы с моторчиком печки в вашем автомобиле ВАЗ 2109. Если после всех проверок печка все еще не работает, возможно, стоит обратиться к специалисту для более глубокой диагностики системы отопления.

Регулировка заслонок печки

Регулировка заслонок печки является важным этапом в диагностике и устранении проблем с отоплением в автомобиле ВАЗ 2109. Если печка не работает должным образом, одной из причин может быть неправильное положение заслонок, которые отвечают за распределение горячего воздуха в салоне.

Для начала, необходимо проверить, как функционирует система управления заслонками. В большинстве случаев в ВАЗ 2109 используются механические или электрические приводы. Если у вас механическая система, убедитесь, что тросики, управляющие заслонками, не заедают и не имеют повреждений. Если тросики в порядке, проверьте, правильно ли они подключены к заслонкам и не требуют ли регулировки.

Если у вас электрическая система, стоит проверить работоспособность электродвигателей, которые управляют заслонками. Для этого можно воспользоваться мультиметром, чтобы убедиться, что на них подается напряжение. Если напряжение есть, но заслонки не двигаются, возможно, потребуется заменить электродвигатели.

Также стоит обратить внимание на саму заслонку. Иногда она может заедать из-за загрязнений или коррозии. В этом случае необходимо снять заслонку и очистить ее от грязи и ржавчины. После этого проверьте, как она работает в ручном режиме, чтобы убедиться, что нет механических препятствий.

Не забывайте, что правильная регулировка заслонок также включает в себя проверку их положения. Для этого можно воспользоваться схемой, которая обычно представлена в руководстве по эксплуатации автомобиля. Убедитесь, что заслонки находятся в правильном положении для обеспечения оптимального потока горячего воздуха в салоне.

После всех проверок и регулировок обязательно протестируйте работу печки. Включите ее на максимальную мощность и проверьте, как быстро и равномерно нагревается салон. Если проблемы с отоплением сохраняются, возможно, стоит обратиться к специалистам для более глубокой диагностики системы отопления.
