Электропроводка — ключевая система автомобиля Газель, обеспечивающая работу всех электрических компонентов. Неисправности в проводке могут вызвать сбои в работе двигателя, освещения и других функций. В статье рассмотрим основные признаки неисправностей, методы диагностики и замены, а также предоставим электросхему, что поможет автовладельцам своевременно выявлять и устранять проблемы, обеспечивая безопасность и надежность транспортного средства.

Признаки неисправностей

Существует несколько типов состояния электрической системы в автомобилях Газель моделей 405 евро 2, 402, 406, 4216, 2705, 3302 и бизнес дизель:

1. Двигатель не запускается. Без работающего двигателя автомобиль не может выполнять свои основные функции. Проблема может заключаться как в самом бизнес дизеле, так и в неисправности одного из агрегатов или механизмов транспортного средства.
2. Двигатель запускается, но электрооборудование работает некорректно или с перебоями.

Если при попытке завести двигатель он не запускается, но топливо поступает в мотор, скорее всего, причина кроется в электрооборудовании:

1. Если ваш автомобиль оснащен карбюратором, первым делом стоит проверить высоковольтные кабели и свечи зажигания. На старых моделях Газель с карбюратором такие проблемы могут доставлять водителю немало неудобств. Если высоковольтные кабели исчерпали свой ресурс, это может привести к неправильной работе двигателя. Поэтому их проверка должна быть в приоритете. Также не помешает проверить трамблер и катушку зажигания. Кроме того, стоит провести диагностику электрической схемы в моторном отсеке.
2. В случае инжекторного двигателя ситуация несколько иная. Хотя высоковольтные провода также могут быть источником неисправностей, в первую очередь необходимо обратить внимание на электрооборудование, особенно на систему управления двигателем. Если система управления инжектора не может корректно обрабатывать импульсы от регулятора, это приведет к сбоям в работе других узлов и механизмов, что, в свою очередь, скажется на работе двигателя.

Как показывает практика, в большинстве автомобилей Газель бизнес дизель, 402, 406, евро 2 405, 3302, 2705 и других, основными причинами поломок являются закисшие или подгоревшие контакты. В данном случае речь идет о контактах в замке зажигания. Если замок зажигания или блок в салоне автомобиля неисправны, это может привести к тому, что, как минимум, не будет работать освещение. Также неисправности в электрооборудовании могут вызвать проблемы с омывателями, вентиляторами, стеклоочистителями и другими системами.

замена проводки газель

Виды силовых агрегатов

Производителем автомобилей Газель бизнес дизель, а также моделей 402, 405, 406, 2705, 3302 и других является Горьковский автозавод.

На начальном этапе производства и сборки этих транспортных средств использовались два типа двигателей:

• карбюраторные двигатели, которые производились на УМЗ;
• инжекторные и карбюраторные двигатели, поставляемые Заволжским моторным заводом (ЗМЗ).

Такой подход позволил модернизировать и унифицировать силовые агрегаты для моделей бизнес дизель, 402, 405, 406, 2705, 3302 и других с автомобилями УАЗ и Волга. Конечно, для грузовых автомобилей схема электроцепи была изменена.

Для различных типов моторов применялись разные схемы:

1. В автомобилях с инжекторными двигателями система воспламенения топливной смеси изначально требовала более строгих условий. Эти агрегаты оснащались электронными системами зажигания и управляющими узлами впрыска. Качество топлива в таких моторах имеет значительное значение.
2. Карбюраторные двигатели, хотя и считаются более традиционными, также имеют свои особенности. Схема электропроводки в карбюраторных моторах отличается от инжекторных.

Кроме основных моделей 402, 405, 406, 2705, 3302 и других, с 2001 года производитель начал выпускать версию под названием «бизнес дизель». В дизельных вариантах схема электропроводки также претерпела изменения. В частности, такие автомобили стали оснащаться более мощным стартером, аккумуляторной батареей и генератором (автор видео — MR. BORODA).

Как читать схему проводки автомобиля

Интересные факты

Вот несколько интересных фактов о неисправностях электропроводки и ее замене на автомобилях Газель:

1. Частые причины неисправностей: На автомобилях Газель одной из основных причин неисправностей электропроводки являются коррозия и механические повреждения. Из-за особенностей эксплуатации (например, в условиях плохих дорог или при перевозке тяжелых грузов) проводка может подвергаться износу, что приводит к коротким замыканиям и другим электрическим проблемам.

2. Сложность диагностики: Электропроводка на Газелях может быть довольно запутанной, особенно в старых моделях. Часто неисправности проявляются не сразу, и для их диагностики требуется использование специализированного оборудования. Это может включать мультиметры и тестеры, а также знание схемы электропроводки конкретной модели.

3. Замена проводки: При замене электропроводки на Газели важно использовать качественные материалы и следовать рекомендациям производителя. Некачественные провода или неправильное соединение могут привести к повторным неисправностям. Кроме того, многие владельцы автомобилей выбирают модернизацию проводки, устанавливая более современные и надежные компоненты, что может значительно повысить надежность электрической системы автомобиля.

Причины поломки

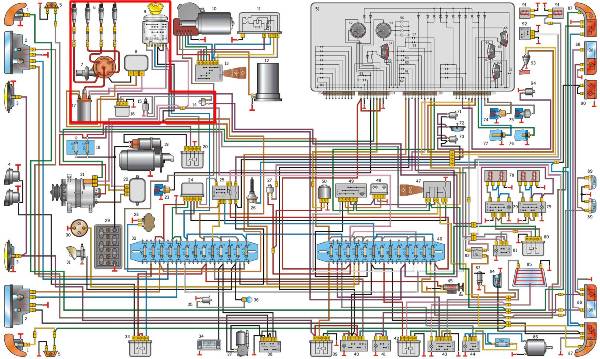

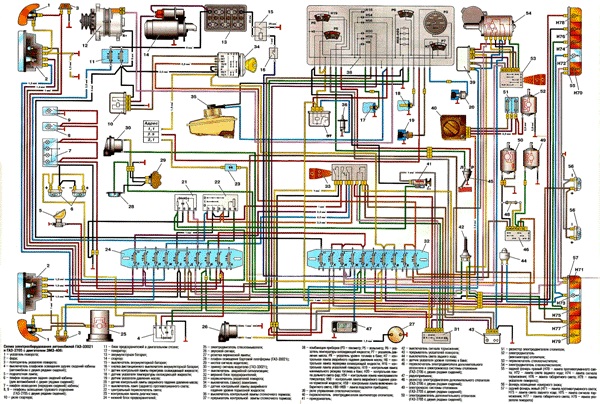

Если вы владеете автомобилем Газель, то схема электрической цепи станет для вас незаменимым инструментом. Она поможет выявить различные неисправности, которые могут возникнуть из-за использования некачественного топлива.

Неисправности электроприборов могут быть вызваны экстремальными климатическими условиями:

1. К сложным климатическим условиям относятся сильные морозы. В период холодов нагрузка на электрическую систему автомобиля значительно увеличивается, и это не зависит от типа двигателя — карбюраторного или инжекторного. Особенно ощутимы нагрузки на электрооборудование во время утреннего запуска двигателя.
2. Независимо от сезона и типа двигателя, каждый водитель может столкнуться с проблемами в работе системы впрыска. Использование некачественного бензина или дизеля может привести к сбоям в функционировании системы зажигания горючей смеси. Чтобы избежать таких ситуаций, важно выбирать топливо высокого качества.
3. Владельцы Газели могут столкнуться и с другими видами поломок и неисправностей. Это могут быть короткие замыкания, отслоение контактов на устройствах, а также коррозия. Все эти проблемы зачастую возникают из-за низкого качества сборки или неправильного ремонта автомобиля.

Вывод

Однозначный вывод заключается в том, что новые версии автомобилей Газель привели к изменениям в их работе. Проблемы с электроцепью могут негативно сказаться на функциональности транспортного средства. Поэтому периодически необходимо проводить диагностику состояния электрических приборов.

Видео «Ремонт электрики Газели»

Газель ремонт. Электрика

Методы диагностики электропроводки

Диагностика электропроводки в автомобиле Газель — это важный этап, который позволяет выявить неисправности и предотвратить более серьезные проблемы. Существует несколько методов, которые могут помочь в этом процессе.

1. Визуальный осмотр

Первым шагом в диагностике электропроводки является визуальный осмотр. Необходимо проверить состояние проводов, разъемов и соединений. Обратите внимание на наличие повреждений изоляции, коррозии на контактах, а также на признаки перегрева, такие как обугленные участки или запах гари. Важно также проверить крепление проводов, чтобы избежать их перетирания о металлические части кузова.

2. Использование мультиметра

Мультиметр — это универсальный инструмент для диагностики электрических цепей. С его помощью можно измерять напряжение, ток и сопротивление. Для проверки проводки необходимо:

• Измерить напряжение на различных участках цепи, чтобы убедиться, что оно соответствует норме.
• Проверить сопротивление проводов, чтобы выявить возможные обрывы или короткие замыкания.
• Проверить целостность заземления, так как плохое заземление может привести к сбоям в работе электрических систем.

3. Использование тестера цепей

Тестер цепей позволяет быстро проверить наличие напряжения в проводах и целостность цепи. Он может быть особенно полезен для поиска коротких замыканий. Для этого необходимо подключить тестер к проводам и проверить, есть ли сигнал. Если сигнал отсутствует, это может указывать на обрыв или повреждение проводки.

4. Проверка предохранителей

Предохранители защищают электрические цепи от перегрузок и коротких замыканий. Если какая-либо электрическая система не работает, первым делом стоит проверить предохранители. Для этого нужно извлечь предохранитель и визуально осмотреть его на наличие повреждений. Также можно использовать мультиметр для проверки целостности предохранителя.

5. Использование осциллографа

Для более глубокого анализа электрических сигналов можно использовать осциллограф. Этот инструмент позволяет визуализировать форму сигнала и выявить возможные проблемы, такие как шумы или искажения. Осциллограф может быть особенно полезен при диагностике сложных систем, таких как системы управления двигателем.

6. Компьютерная диагностика

Современные автомобили, включая Газель, оснащены бортовыми компьютерами, которые могут хранить коды ошибок. Подключив диагностический сканер к разъему OBD-II, можно получить информацию о состоянии различных систем автомобиля. Это позволяет быстро выявить неисправности и определить, какие именно компоненты требуют внимания.

Каждый из этих методов имеет свои преимущества и может быть использован в зависимости от конкретной ситуации. Правильная диагностика электропроводки — это залог надежной работы автомобиля и безопасности на дороге.

Этапы замены электропроводки

Замена электропроводки в автомобиле Газель — это процесс, требующий внимательности и аккуратности. Правильное выполнение всех этапов позволит избежать дальнейших неисправностей и обеспечит надежную работу электрической системы. Рассмотрим основные этапы замены электропроводки.

1. Подготовка к замене

Перед началом работ необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся:

• Набор отверток (плоские и крестовые);
• Кусачки и бокорезы;
• Изолента и термоусадочные трубки;
• Новый жгут проводов, соответствующий модели Газели;
• Мультиметр для проверки электрических соединений;
• Инструменты для снятия обшивки и креплений.

Также стоит подготовить рабочее место, чтобы обеспечить удобный доступ к электропроводке и избежать повреждений других компонентов автомобиля.

2. Снятие старой проводки

Первым шагом является отключение аккумулятора для предотвращения короткого замыкания. После этого необходимо снять обшивку салона и панели приборов, чтобы получить доступ к электропроводке. Важно запомнить или сделать фотографии расположения проводов и их подключения, чтобы упростить процесс установки новой проводки.

Затем аккуратно отсоедините старые провода от разъемов и соединений. Если провода сильно зафиксированы, используйте специальные инструменты для их снятия. Обратите внимание на состояние старой проводки: если она имеет повреждения, коррозию или обгорание, это может быть причиной неисправностей.

3. Установка новой проводки

После снятия старой проводки можно приступать к установке новой. Начните с прокладки нового жгута проводов в тех же местах, где находилась старая проводка. Убедитесь, что провода не будут подвергаться механическим повреждениям и не будут зажаты между другими компонентами автомобиля.

Подключите провода к разъемам, следуя ранее сделанным записям или фотографиям. Обратите внимание на цветовую кодировку проводов, чтобы избежать ошибок при подключении. Все соединения должны быть надежными и защищенными от влаги и коррозии с помощью изоленты или термоусадочных трубок.

4. Проверка работоспособности

После завершения установки новой проводки необходимо провести проверку работоспособности всех электрических систем автомобиля. Подключите аккумулятор и проверьте работу фар, сигналов, стеклоподъемников и других электрических компонентов. Используйте мультиметр для проверки напряжения и целостности соединений.

Если все системы функционируют корректно, можно завершить установку, закрепив обшивку и панели на место. В противном случае необходимо повторно проверить все соединения и исправить возможные ошибки.

5. Завершение работ

После успешной проверки работоспособности электропроводки убедитесь, что все инструменты убраны, а рабочее место очищено. Рекомендуется провести тест-драйв автомобиля, чтобы убедиться в стабильной работе электрической системы в различных условиях.

Замена электропроводки — это ответственный процесс, который требует внимательности и аккуратности. Следуя описанным этапам, вы сможете выполнить замену качественно и надежно, что обеспечит долгую и бесперебойную работу электрической системы вашего автомобиля Газель.

Советы по профилактике неисправностей

Профилактика неисправностей электропроводки в автомобиле, таком как Газель, играет ключевую роль в обеспечении его надежной работы и безопасности. Ниже приведены несколько советов, которые помогут вам избежать проблем с электропроводкой и продлить срок службы электрической системы вашего автомобиля.

• Регулярная проверка состояния проводки: Периодически осматривайте проводку на наличие повреждений, трещин или износа. Особое внимание уделяйте местам, где провода могут тереться о металлические детали кузова или подвергаться воздействию высоких температур.
• Чистка контактов: Окисление и загрязнение контактов могут привести к плохому соединению и, как следствие, к сбоям в работе электрических систем. Используйте специальные очистители для контактов и регулярно проверяйте их состояние.
• Защита от влаги: Влага является одним из основных врагов электропроводки. Убедитесь, что все соединения и разъемы защищены от попадания воды. Используйте герметики и защитные чехлы для предотвращения коррозии.
• Правильная установка дополнительного оборудования: Если вы устанавливаете дополнительные устройства, такие как магнитолы, усилители или светодиодные фары, следите за тем, чтобы проводка была правильно подключена и не перегружала существующую электрическую систему.
• Использование качественных материалов: При замене проводки или отдельных элементов системы выбирайте только качественные и сертифицированные компоненты. Это поможет избежать быстрого износа и поломок.
• Профессиональная диагностика: Если вы заметили какие-либо проблемы с электрической системой, не откладывайте диагностику на потом. Обратитесь к специалистам, которые смогут выявить и устранить неисправности до того, как они приведут к более серьезным последствиям.
• Соблюдение правил эксплуатации: Избегайте перегрузок электрической системы, не используйте устройства, которые могут потреблять больше энергии, чем предусмотрено. Это поможет предотвратить перегрев и повреждение проводки.

Следуя этим простым рекомендациям, вы сможете значительно снизить риск возникновения неисправностей в электропроводке вашего автомобиля Газель и обеспечить его надежную работу на протяжении долгого времени.
