Автомобили ГАЗ 3307 и 3309, отличающиеся надежностью и простотой в обслуживании, подвержены неисправностям в электрооборудовании. Знание особенностей проводки и типичных проблем поможет владельцам быстро выявлять и устранять неполадки, что увеличит срок службы автомобиля и снизит затраты на ремонт. В статье рассмотрим характерные неисправности электрооборудования этих моделей и предложим советы по самостоятельной диагностике и ремонту, включая цветные электросхемы для удобства.
Общие сведения

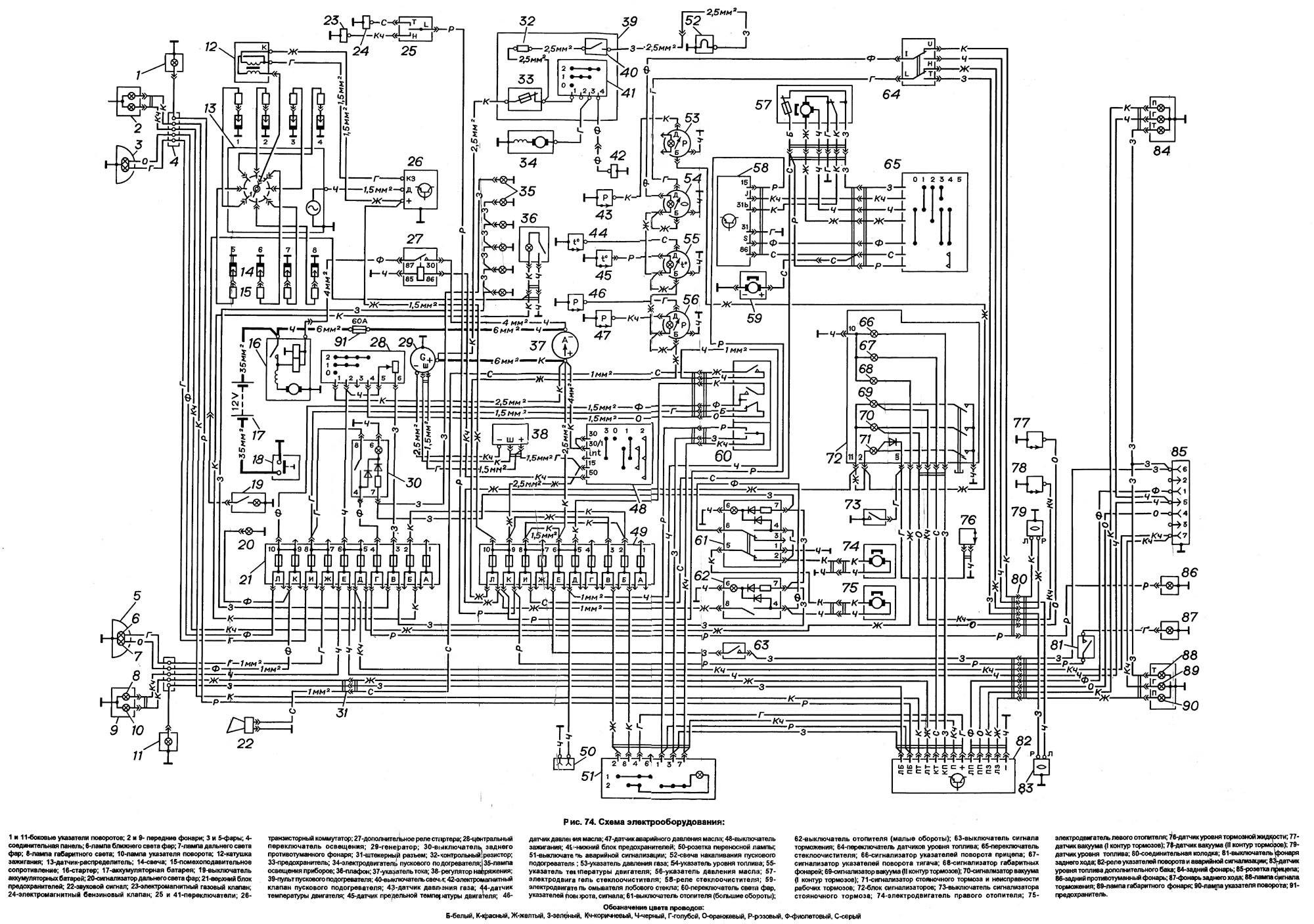

Схема электропроводки ГАЗ 3307 — это графическое изображение электрических элементов автомобиля и их взаимосвязей. Все компоненты располагаются примерно в тех местах, которые указаны на схеме, если рассматривать автомобиль сверху. Существуют как черно-белые, так и цветные схемы; последние гораздо удобнее для восприятия, так как цвета линий на них соответствуют цветам проводов.
https://youtube.com/watch?v=uKDch52Anbw
Как определить неисправность?
Если у вас есть схема электрооборудования, с её помощью можно легко выявить неисправности в работе различных компонентов. Для диагностики потребуется контрольная лампа с проводами и крокодилами, а также мультиметр, который необходимо заранее установить в режим вольтметра. Один из зажимов контрольной лампы следует подключить к входному контакту узла, который вы проверяете, а второй — к массе, то есть к кузову или двигателю автомобиля, либо к отрицательному выходу аккумулятора.
Согласно схеме, можно проследить, по какому пути проходит напряжение от аккумулятора до диагностируемого элемента, и соответственно, нужно проверить напряжение на всех контактах этого участка. Если напряжение присутствует на всех элементах схемы, переключите мультиметр в режим омметра и подключите его зажимы к концам проверяемого провода. Если цепь цела, стрелка прибора отклонится; если есть обрывы, стрелка останется неподвижной. Чтобы восстановить работоспособность конкретного участка цепи, необходимо найти и устранить обрыв. При проведении диагностики стоит помнить, что часто электрооборудование начинает функционировать только при включенном зажигании (автор видео — Time Auto).
https://youtube.com/watch?v=hzsyKb0EkAk
| Неисправность | Возможная причина | Метод устранения |
|---|---|---|
| Двигатель не запускается (стартер не крутит) | Разряжен аккумулятор | Зарядить или заменить аккумулятор |
| Двигатель не запускается (стартер крутит, но нет вспышек) | Неисправность системы зажигания (катушка, трамблер, свечи) | Проверить и заменить неисправные элементы системы зажигания |
| Двигатель не запускается (стартер крутит, но нет вспышек) | Неисправность топливной системы (бензонасос, карбюратор/форсунки) | Проверить подачу топлива, очистить или отрегулировать карбюратор/форсунки |
| Не работают фары/габаритные огни | Перегорел предохранитель | Заменить предохранитель |
| Не работают фары/габаритные огни | Обрыв проводки | Найти и устранить обрыв проводки |
| Не работают фары/габаритные огни | Неисправен переключатель света | Заменить переключатель света |
| Не работает указатель поворота | Перегорела лампа | Заменить лампу |
| Не работает указатель поворота | Неисправно реле поворотов | Заменить реле поворотов |
| Не работает указатель поворота | Обрыв проводки | Найти и устранить обрыв проводки |
| Не работает звуковой сигнал | Перегорел предохранитель | Заменить предохранитель |
| Не работает звуковой сигнал | Неисправна кнопка сигнала | Заменить кнопку сигнала |
| Не работает звуковой сигнал | Неисправен сам сигнал | Заменить звуковой сигнал |
| Не работает стеклоочиститель | Перегорел предохранитель | Заменить предохранитель |
| Не работает стеклоочиститель | Неисправен мотор стеклоочистителя | Заменить мотор стеклоочистителя |
| Не работает стеклоочиститель | Обрыв проводки | Найти и устранить обрыв проводки |
| Не работает отопитель салона | Перегорел предохранитель | Заменить предохранитель |
| Не работает отопитель салона | Неисправен мотор отопителя | Заменить мотор отопителя |
| Не работает отопитель салона | Неисправен переключатель режимов отопителя | Заменить переключатель |
| Не работает приборная панель (полностью или частично) | Обрыв проводки | Найти и устранить обрыв проводки |
| Не работает приборная панель (полностью или частично) | Неисправен стабилизатор напряжения | Заменить стабилизатор напряжения |
| Не работает приборная панель (полностью или частично) | Неисправны датчики (температуры, давления масла и т.д.) | Проверить и заменить неисправные датчики |
| Постоянно горит контрольная лампа зарядки аккумулятора | Неисправен генератор | Отремонтировать или заменить генератор |
| Постоянно горит контрольная лампа зарядки аккумулятора | Обрыв ремня генератора | Заменить ремень генератора |
| Постоянно горит контрольная лампа зарядки аккумулятора | Неисправен регулятор напряжения | Заменить регулятор напряжения |
Интересные факты
Вот несколько интересных фактов о неисправностях электрооборудования автомобилей ГАЗ 3307 и 3309:
-
Проблемы с генераторами: Одной из распространенных неисправностей электрооборудования у ГАЗ 3307 и 3309 является выход из строя генераторов. Это связано с их конструктивными особенностями и недостаточной защитой от влаги, что приводит к коррозии и коротким замыканиям. В результате, водители часто сталкиваются с проблемами зарядки аккумулятора, особенно в условиях повышенной влажности.
-
Неисправности системы освещения: У автомобилей ГАЗ 3307 и 3309 часто возникают проблемы с системой освещения, включая фары и задние фонари. Это может быть вызвано как плохими контактами в электрических соединениях, так и перегревом проводки. Водители нередко замечают, что фары начинают мигать или полностью отключаются, что создает опасные ситуации на дороге.
-
Сложности с электропроводкой: Электропроводка в этих моделях автомобилей часто страдает от износа и повреждений, особенно в местах, где она проходит через кузов или под капотом. Это может привести к множеству проблем, включая сбои в работе приборной панели и других электрических систем. Водителям рекомендуется регулярно проверять состояние проводки и соединений, чтобы избежать неожиданных поломок в пути.
Возможные неисправности СЗ
Если в работе двигателя возникли неполадки, важно провести его диагностику, учитывая все электрические параметры. Прежде всего, для выявления неисправности в системе зажигания необходимо проверить наличие искры. Для этого снимите провод со свечи и поднесите его к мотору или кузову автомобиля на расстояние около 1 см. При попытке запустить двигатель между проводом и массой должна появиться искра. Если искра присутствует, стоит искать неисправность в трамблере; если же искры нет, диагностика продолжается.
Следующим шагом необходимо убедиться, что ток поступает к клемме индукционной катушки. Для этого соедините зажимы контрольной лампы с нужным выходом и массой. Лампа должна загореться. Аналогично проверьте работу коммутатора. Если лампа светится постоянно или вовсе не загорается, следует искать проблему в коммутаторе. Также не забудьте проверить замок зажигания.
Не будет лишним проверить предохранитель — если он сгорел, перед его заменой необходимо выяснить причину поломки. Если причиной является короткое замыкание, провода нужно тщательно зачистить, затем соединить обгоревшие концы и надежно заизолировать это место изолентой. Как показывает практика, отсутствие тока часто связано с окислением или плохим контактом, поэтому очистка контактов может помочь устранить проблему.
Видео «Диагностика коммутатора своими руками»
Ниже представлена исчерпывающая инструкция по проверке коммутатора (автор видео — канал Автоэлектрика ВЧ).
https://youtube.com/watch?v=P4qNNLWxu2w
Неисправности генератора
Генератор является одним из ключевых компонентов электрооборудования автомобилей ГАЗ 3307 и 3309, обеспечивая зарядку аккумулятора и питание электрических систем автомобиля. Неисправности генератора могут привести к серьезным проблемам, включая сбои в работе двигателя и отказ электрооборудования. Рассмотрим наиболее распространенные неисправности генератора и их причины.
1. Неправильная зарядка аккумулятора
Одной из самых распространенных проблем является недостаточная или избыточная зарядка аккумулятора. Это может быть вызвано:
- Износ щеток: Щетки генератора со временем изнашиваются, что приводит к плохому контакту и снижению эффективности зарядки.
- Повреждение обмоток: Обмотки статора или ротора могут быть повреждены, что также влияет на выходное напряжение генератора.
- Неисправность регулятора напряжения: Регулятор отвечает за поддержание стабильного напряжения. Если он выходит из строя, это может привести к перегрузке или недозарядке аккумулятора.
2. Шумы и вибрации
Генератор может издавать посторонние звуки, такие как скрежет или гул, что указывает на наличие механических проблем. Возможные причины:
- Износ подшипников: Подшипники генератора могут изнашиваться, что приводит к увеличению люфта и возникновению шумов.
- Неправильная установка: Если генератор установлен неправильно, это может вызвать вибрации и шумы во время работы.
3. Перегрев генератора
Перегрев генератора может быть вызван несколькими факторами:
- Засорение вентиляционных отверстий: Если вентиляционные отверстия генератора забиты грязью или пылью, это может привести к перегреву.
- Чрезмерная нагрузка: Подключение большого количества электрических потребителей может перегрузить генератор, что также приведет к его перегреву.
4. Проблемы с ремнем генератора
Ремень, соединяющий генератор с двигателем, также может стать источником неисправностей:
- Износ ремня: Со временем ремень может изнашиваться, терять эластичность и проскальзывать, что приводит к снижению производительности генератора.
- Неправильная натяжка: Слишком слабая или слишком сильная натяжка ремня может вызвать его преждевременный износ или повреждение генератора.
5. Электрические неисправности
Электрические проблемы могут проявляться в виде коротких замыканий или обрывов цепей:
- Поврежденные провода: Изоляция проводов может со временем трескаться, что приводит к коротким замыканиям.
- Коррозия контактов: Коррозия на контактах может привести к плохому соединению и, как следствие, к сбоям в работе генератора.
Для диагностики и устранения неисправностей генератора рекомендуется проводить регулярные проверки и техническое обслуживание. Это поможет избежать серьезных поломок и продлить срок службы электрооборудования автомобилей ГАЗ 3307 и 3309.
Проблемы с электропроводкой
Электропроводка в автомобилях ГАЗ 3307 и 3309 часто становится источником различных неисправностей, что может существенно повлиять на эксплуатационные характеристики и безопасность транспортного средства. Основные проблемы с электропроводкой связаны с ее качеством, износом и воздействием внешних факторов.
Одной из наиболее распространенных проблем является повреждение изоляции проводов. Со временем, под воздействием высоких температур, влаги и механических воздействий, изоляция может трескаться или полностью разрушаться. Это приводит к коротким замыканиям, которые могут вызвать перегрев проводки и выход из строя электрических компонентов.
Также стоит отметить, что в процессе эксплуатации автомобиля могут возникать проблемы с соединениями. Неправильная установка или ослабление контактов в разъемах может привести к плохому контакту, что, в свою очередь, вызывает перебои в работе электрооборудования. Часто это проявляется в виде мерцания фар, нестабильной работы приборной панели или отключения систем освещения.
Климатические условия также играют важную роль в состоянии электропроводки. Влажность, соль и коррозия могут негативно сказаться на состоянии проводов и соединений. Особенно это актуально для регионов с суровыми зимами, где использование реагентов для обработки дорог может ускорить коррозийные процессы.
Не менее важным аспектом является качество проводки, используемой в автомобилях ГАЗ 3307 и 3309. На некоторых моделях могут использоваться провода низкого качества, что также приводит к частым поломкам. Рекомендуется при ремонте или замене проводки использовать только оригинальные или проверенные аналоги, чтобы избежать повторных проблем.
Для диагностики проблем с электропроводкой необходимо использовать мультиметр и другие инструменты, позволяющие проверить целостность проводов и качество соединений. Регулярное техническое обслуживание и осмотр электропроводки помогут выявить и устранить неисправности на ранних стадиях, что значительно увеличит срок службы автомобиля и обеспечит его надежную работу.
Рекомендации по профилактике и обслуживанию
Для обеспечения надежной работы электрооборудования автомобилей ГАЗ 3307 и 3309 необходимо проводить регулярное профилактическое обслуживание и следовать определенным рекомендациям. Это поможет предотвратить многие распространенные неисправности и продлить срок службы компонентов.
1. Регулярная проверка аккумулятора: Аккумулятор является одним из ключевых элементов электрооборудования. Рекомендуется проверять уровень электролита, чистоту клемм и состояние проводов. В случае необходимости следует долить дистиллированную воду и очистить клеммы от окислов. Также стоит следить за зарядкой аккумулятора, особенно в зимний период, когда его производительность может снижаться.
2. Осмотр и чистка генератора: Генератор отвечает за зарядку аккумулятора и питание электрооборудования. Регулярно проверяйте его на наличие повреждений, а также состояние щеток и ремня. Чистка генератора от пыли и грязи поможет избежать перегрева и повысит его эффективность. Если заметили странные звуки или запахи, лучше обратиться к специалистам.
3. Проверка системы зажигания: Система зажигания включает в себя свечи, катушки и провода. Регулярная проверка состояния свечей зажигания поможет избежать проблем с запуском двигателя. Свечи следует очищать или заменять в зависимости от их состояния. Также стоит проверять высоковольтные провода на наличие трещин и повреждений.
4. Осмотр электропроводки: Поврежденная или изношенная проводка может стать причиной короткого замыкания и других серьезных проблем. Рекомендуется периодически проверять проводку на наличие изоляционных повреждений, коррозии и обрывов. В случае обнаружения проблем следует немедленно заменить поврежденные участки.
5. Проверка предохранителей: Предохранители защищают электрооборудование от перегрузок. Регулярно проверяйте их состояние и заменяйте сгоревшие. Обратите внимание на то, что использование предохранителей с неправильным номиналом может привести к повреждению электрооборудования.
6. Обслуживание светового оборудования: Фары, габариты и другие световые элементы должны быть в исправном состоянии для обеспечения безопасности на дороге. Регулярно проверяйте их работоспособность, чистоту стекол и состояние ламп. Замена перегоревших ламп должна производиться незамедлительно.
7. Профессиональное обслуживание: Несмотря на возможность самостоятельного обслуживания, рекомендуется периодически обращаться к профессионалам для диагностики и ремонта электрооборудования. Специалисты могут выявить скрытые неисправности и предложить оптимальные решения для их устранения.
Следуя этим рекомендациям, владельцы автомобилей ГАЗ 3307 и 3309 смогут значительно снизить риск возникновения неисправностей в электрооборудовании и обеспечить надежную работу своих транспортных средств.
