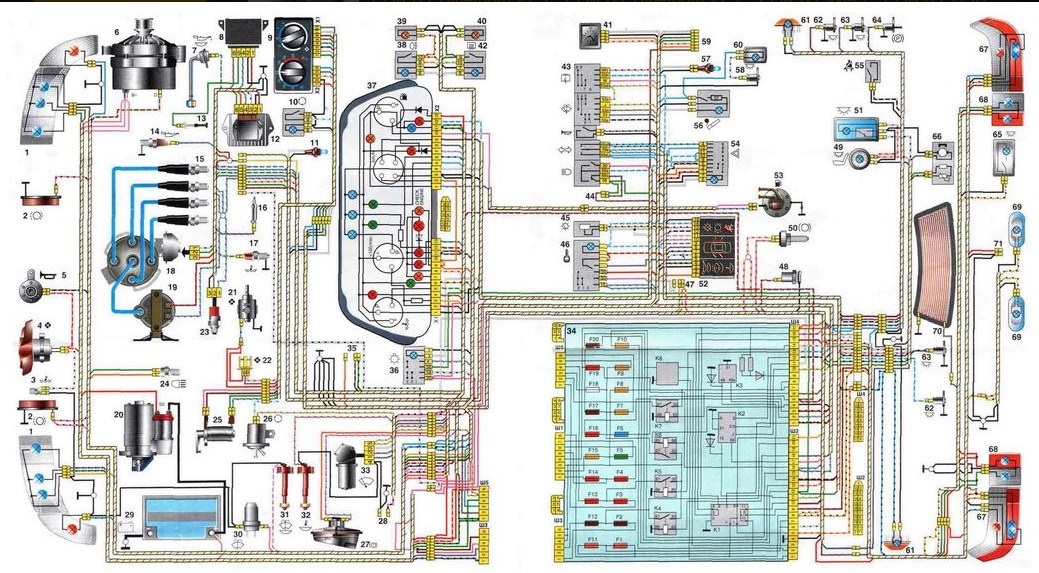

В статье рассмотрим обслуживание электрооборудования переднеприводного универсала ВАЗ 2111, включая 8- и 16-клапанные версии. Электросхема автомобиля содержит множество ключевых элементов. Понимание структуры электрооборудования поможет владельцам ВАЗ 2111 выявлять и устранять распространенные неисправности, а также проводить профилактические работы, что увеличит срок службы автомобиля и повысит его надежность.

Что входит в электросхему?

Сначала давайте разберемся, какие системы и узлы входят в состав схемы электропроводки.

Основные элементы:

1. Аккумулятор. Это устройство служит для обеспечения нормального функционирования и питания электрических приборов и оборудования, когда двигатель не работает. Если аккумулятор разряжен, завести мотор с помощью ключа не удастся, и придется либо пытаться запустить его с «толкача», либо использовать «прикуривание».
2. Стартер. Этот узел отвечает за подачу высоковольтного импульса в систему зажигания, что необходимо для воспламенения топливной смеси в цилиндрах двигателя внутреннего сгорания.
3. Генератор — один из ключевых элементов любой электрической системы. Он обеспечивает питание электрических устройств и приборов автомобиля во время его движения. Кроме того, генератор заряжает аккумулятор, восстанавливая заряд, потраченный на запуск двигателя.
4. Выключатель зажигания.
5. Монтажный блок с предохранителями. Не стоит недооценивать роль предохранителей — они защищают электрические цепи автомобиля. В случае скачков напряжения в электрической системе двигателя инжектор 16 клапанов первым выходит из строя именно предохранитель, тем самым защищая оборудование от повреждений (автор видео — канал Автоэлектрика ВЧ).

Однако это лишь основные компоненты системы. Полная электросхема включает в себя различные узлы и системы:

• подключение стартерного узла;
• схема подключения выключателя зажигания;
• система освещения, которая включает оптику ближнего и дальнего света, стоп-сигналы, габаритные огни, противотуманные фары, поворотники и освещение в салоне автомобиля;
• система активации дворников и омывателя лобового и заднего стекол;
• схема активации звукового сигнала;
• система управления электрическими стеклоподъемниками;
• активация вентилятора охладительной системы;
• замок багажного отделения;
• узел обогрева заднего стекла;
• панель приборов, на которой отображаются основные показатели автомобиля, состояние датчиков, спидометр и тахометр;
• система автоматического управления отопителем;
• соединения генератора;
• управление силовым агрегатом.

Система управления заслонкой отопителя ВАЗ 2110; 11; 12. Схема и принцип работы.

Распространенные неисправности

Как видно, 16-клапанный двигатель представляет собой довольно сложную систему. Соответственно, в его работе могут возникать различные неисправности, которые можно условно классифицировать на несколько категорий. Например, если у вас есть сомнения относительно работы свечей зажигания, и они оказались исправными, стоит проверить катушку зажигания и высоковольтные провода. На практике, повреждения в проводах могут также стать причиной неправильной работы системы зажигания. Выход из строя того или иного элемента электрической системы может быть вызван как поломкой самого устройства, так и неисправностью генератора или аккумулятора.

Наиболее часто автовладельцы сталкиваются с проблемами, связанными с аккумуляторной батареей, поэтому давайте рассмотрим основные неисправности, характерные для этого устройства:

• короткое замыкание между электродами;
• повреждение внутренних пластин;
• появление трещин и других механических дефектов на корпусе аккумулятора, а также обсыпание пластин, что может привести к утечке электролита;
• окисление клемм аккумулятора, которое можно устранить путем их очистки.

Все эти неисправности в конечном итоге приводят к разрядке аккумулятора. Если говорить о причинах, вызвавших эти проблемы, то чаще всего они связаны с неправильной эксплуатацией, особенно если срок службы аккумулятора еще не истек. Значительно реже неисправность может быть следствием заводского брака, но такие случаи встречаются нечасто.

Чтобы избежать проблем с работой аккумулятора, следует учитывать несколько важных правил при его эксплуатации:

1. Прежде всего, устройство должно быть надежно закреплено в своем посадочном месте. Если аккумулятор будет закреплен ненадежно, это может привести к постоянным вибрациям, что, в свою очередь, может вызвать трещины на корпусе.
2. Эксплуатация автомобиля и использование электрической сети допускается только при исправном генераторе. Если генератор неисправен или его ремень слабо натянут, это в конечном итоге приведет к разрядке батареи.
3. Плохой контакт на клемме устройства может привести к его окислению и разрушению.
4. Длительное прокручивание стартера при попытке запустить двигатель также способствует разрядке аккумулятора. Особенно часто такая проблема возникает в мороз, когда электролиты менее подвижны, и водителю приходится дольше крутить стартер для запуска (автор видео — Вячеслав Кравченко).

Срок службы аккумулятора может варьироваться от трех до пяти лет в зависимости от типа и производителя. Однако ресурс эксплуатации может быть значительно меньше, если аккумулятор используется в условиях интенсивной эксплуатации. В любом случае, последствием разряда батареи будет неспособность устройства прокручивать стартер для запуска двигателя и обеспечивать питание для приборов и оборудования автомобиля. Если диагностика показывает, что аккумулятор в порядке, возможно, причина неисправности кроется в генераторе.

Конструкция генератора более сложная, и, соответственно, у этого узла также может быть множество неисправностей:

• износ щеток, что связано с их стиранием;
• поломка реле регулятора напряжения;
• выход из строя диодного моста;
• износ подшипников, что сопровождается шумом при работе генератора;
• износ токосъемных колец;
• повреждение или износ зубьев шкива;
• замыкание в обмотке статора;
• повреждение проводки зарядной цепи;
• обрыв или износ ремня генератора.

Неисправности в работе узла можно выявить с помощью диагностики с мультиметром. Что касается ремонта, его можно выполнить самостоятельно. Ранее мы уже описывали процесс ремонта генератора на примере модели ВАЗ 2114, и для ВАЗ 2111 он будет аналогичным.

Что касается других неисправностей в электроцепи, то причин может быть несколько:

• поломка самого устройства;
• перегорание предохранителя, вызванное коротким замыканием (прежде чем заменить предохранитель, необходимо выяснить причину замыкания);
• обрыв электроцепи, который решается заменой провода;
• окисление контактов на выводах устройств (автор видео — канал Ramanych).

Ремонтируем проводку ВАЗ 2110 16V

Ремонт ВАЗ 2111. Горе-электрики чуть не сожгли машину.

Интересные факты

Вот несколько интересных фактов об обслуживании электрооборудования переднеприводного универсала ВАЗ 2111:

1. Система управления двигателем: ВАЗ 2111 оснащен системой управления двигателем, которая использует датчики для мониторинга различных параметров, таких как температура, давление и состав воздуха. Это позволяет оптимизировать работу двигателя и снизить расход топлива. Однако, при обслуживании электрооборудования важно следить за состоянием этих датчиков, так как их неисправность может привести к неправильной работе двигателя.

2. Электрическая схема: ВАЗ 2111 имеет достаточно сложную электрическую схему, включающую множество соединений и разъемов. При обслуживании электрооборудования важно использовать оригинальные разъемы и провода, так как неоригинальные компоненты могут не обеспечить надежное соединение и привести к коротким замыканиям или другим неисправностям.

3. Диагностика неисправностей: Для диагностики электрооборудования ВАЗ 2111 можно использовать как стандартные мультиметры, так и специализированные сканеры. Современные сканеры позволяют считывать коды ошибок и проводить диагностику в реальном времени, что значительно упрощает процесс поиска неисправностей и сокращает время на обслуживание.

Меры профилактики

Чтобы избежать неисправностей в электрооборудовании, важно придерживаться ряда профилактических рекомендаций, в частности:

1. Заряжайте аккумулятор хотя бы раз в год с помощью зарядного устройства. Это особенно важно делать перед зимним периодом, а также если вы планируете оставить автомобиль в гараже или на стоянке на длительное время. В случае длительной стоянки лучше всего снять аккумулятор и зарядить его перед установкой. Также не забывайте о регулярном обслуживании: дважды в год проверяйте уровень электролита и заряд аккумулятора как при работающем, так и при выключенном двигателе.

2. Избегайте использования низкокачественных предохранителей. Это касается и самодельных решений, таких как проволока или монетки. Такие «самоделки» часто применяются, когда предохранитель выходит из строя, а замены нет под рукой. Если вам все же пришлось использовать временное решение, сделайте это только для того, чтобы доехать до ближайшего магазина и заменить предохранитель на качественный. Использование самодельных предохранителей может привести к короткому замыканию и даже возгоранию.

3. Устанавливайте в свой автомобиль только надежные приборы и оборудование — от генератора до лампочек на приборной панели. Некачественные компоненты имеют короткий срок службы и могут создать неудобства в эксплуатации.

4. При возникновении проблем с оборудованием действуйте незамедлительно. Например, если на контрольном щитке загорелся индикатор Check Engine, рекомендуется как можно скорее проверить двигатель. Для более точной диагностики используйте компьютерную диагностику, которая поможет выявить, какой узел требует внимания в первую очередь. Часто появление этой лампочки связано с неисправностями датчиков, которые могут быть вызваны обрывом проводки или окислением контактов. В таких случаях не обязательно сразу менять датчик — достаточно заменить провод и очистить контакты, что может решить проблему.

5. Если в электроцепи обнаружены замыкания, их следует устранить, так как они могут привести к поломке всего электрооборудования.

6. Помните, что все элементы электрической сети должны быть надежно защищены от влаги и других факторов, особенно если вы самостоятельно монтируете оборудование и прокладываете проводку. Влага не должна воздействовать на электроприборы и их цепи.

Видео «Ремонт проводки в ВАЗ 2111»

Советы по ВАЗ 2111 представлены в видео (автор — канал Wolos FromG).

ВАЗ 2111: Как быстро завести машину, Замыкаю стартер, чиню проводку

Инструменты и материалы для обслуживания

Для качественного обслуживания электрооборудования переднеприводного универсала ВАЗ 2111 необходимо подготовить соответствующие инструменты и материалы. Правильный выбор инструментов не только ускорит процесс обслуживания, но и обеспечит безопасность работы.

Основные инструменты:

• Набор ключей: Включает в себя как рожковые, так и торцевые ключи различных размеров. Это позволит удобно работать с крепежными элементами электрооборудования.
• Отвертки: Набор плоских и крестовых отверток различных размеров. Они необходимы для снятия и установки различных элементов, таких как крышки предохранителей и разъемы.
• Плоскогубцы и кусачки: Используются для работы с проводами, а также для снятия изоляции и обжима клемм.
• Мультиметр: Необходим для проверки электрических цепей, измерения напряжения, тока и сопротивления. Это поможет выявить неисправности в электрооборудовании.
• Ключи для свечей зажигания: Специальные ключи для удобного снятия и установки свечей зажигания, что особенно важно для диагностики и обслуживания системы зажигания.

Материалы:

• Предохранители: Рекомендуется иметь запасные предохранители различных номиналов, так как они могут перегорать из-за перегрузки или короткого замыкания.
• Изоляционная лента: Используется для изоляции поврежденных проводов и соединений, что предотвращает короткие замыкания и обеспечивает безопасность.
• Контактная смазка: Применяется для обработки электрических соединений, что помогает предотвратить окисление и улучшает проводимость.
• Клеммы и разъемы: Запасные клеммы и разъемы различных типов могут понадобиться для замены поврежденных или изношенных элементов.
• Проводка: В случае необходимости замены поврежденных участков проводки, стоит иметь в наличии провода различных сечений.

Подготовив все необходимые инструменты и материалы, вы сможете эффективно и безопасно обслуживать электрооборудование вашего универсала ВАЗ 2111. Это не только продлит срок службы автомобиля, но и повысит его надежность на дороге.

Частота и регламент обслуживания электрооборудования

Обслуживание электрооборудования переднеприводного универсала ВАЗ 2111 является важной частью общего ухода за автомобилем. Регулярная проверка и обслуживание электрической системы позволяют предотвратить возможные неисправности и продлить срок службы автомобиля. Важно понимать, что электрооборудование включает в себя множество компонентов, таких как аккумулятор, генератор, стартер, электропроводка, предохранители и различные датчики.

Рекомендуется проводить обслуживание электрооборудования не реже одного раза в полгода. Однако в зависимости от условий эксплуатации автомобиля, частота проверок может увеличиваться. Например, если автомобиль используется в условиях повышенной влажности, пыли или при частых поездках по плохим дорогам, стоит проверять электрооборудование каждые три месяца.

Основные этапы обслуживания электрооборудования включают:

• Проверка аккумулятора: необходимо следить за уровнем электролита, чистотой клемм и состоянием зарядки. При необходимости следует долить дистиллированную воду и очистить клеммы от коррозии.
• Проверка генератора: важно убедиться в его исправности, проверив напряжение на выходе. Нормальное значение должно составлять от 13,5 до 14,5 В при работающем двигателе. Также стоит обратить внимание на состояние ремня генератора.
• Проверка стартера: следует убедиться в отсутствии посторонних звуков при запуске двигателя и проверить состояние проводов, идущих к стартеру.
• Проверка электропроводки: необходимо осмотреть все видимые участки проводки на наличие повреждений, изоляции и коррозии. Особое внимание стоит уделить местам соединений и разъемам.
• Проверка предохранителей: следует регулярно проверять состояние предохранителей, чтобы избежать перегрузок и коротких замыканий в электрической системе.
• Проверка датчиков: необходимо следить за работой всех датчиков, таких как датчик температуры, датчик давления масла и другие, которые могут влиять на работу электрооборудования.

Кроме того, стоит учитывать, что при замене любых компонентов электрооборудования следует использовать только оригинальные запчасти или качественные аналоги, чтобы избежать проблем с совместимостью и надежностью работы системы в целом.

Регулярное обслуживание электрооборудования не только обеспечивает надежную работу автомобиля, но и способствует повышению безопасности на дороге. Поэтому важно не пренебрегать этим аспектом ухода за автомобилем и следовать рекомендациям производителя.

Советы по модернизации электрооборудования

Модернизация электрооборудования переднеприводного универсала ВАЗ 2111 может значительно повысить его надежность, функциональность и комфорт в эксплуатации. Рассмотрим несколько ключевых аспектов, на которые стоит обратить внимание при проведении модернизации.

1. Замена штатной проводки

Одним из первых шагов к улучшению электрооборудования является замена старой проводки на более качественную. Штатная проводка может со временем терять свои свойства, что приводит к перегреву и коротким замыканиям. Рекомендуется использовать медные провода с хорошей изоляцией, которые способны выдерживать большие токи и обеспечивают надежную передачу электричества.

2. Установка современных реле и предохранителей

Современные реле и предохранители обладают улучшенными характеристиками и могут обеспечить большую защиту электрооборудования. Рекомендуется заменить старые реле на более надежные модели, которые имеют защиту от перегрева и короткого замыкания. Также стоит обратить внимание на предохранители, которые должны соответствовать требованиям по току для каждого конкретного устройства.

3. Модернизация системы освещения

Система освещения является важной частью электрооборудования автомобиля. Установка светодиодных ламп вместо традиционных галогеновых может значительно улучшить видимость на дороге и снизить нагрузку на электросистему. Светодиоды потребляют меньше энергии и имеют больший срок службы, что делает их отличным выбором для модернизации.

4. Установка дополнительного аккумулятора

Если вы планируете использовать дополнительные электроустройства, такие как усилители звука или системы навигации, стоит рассмотреть возможность установки дополнительного аккумулятора. Это поможет избежать перегрузки основного аккумулятора и обеспечит стабильную работу всех систем. При этом важно правильно подключить аккумулятор и использовать качественные соединения, чтобы избежать проблем с электропитанием.

5. Использование качественных компонентов

При модернизации электрооборудования важно использовать только качественные компоненты. Это касается не только проводов и реле, но и всех электрических устройств, таких как датчики, переключатели и блоки управления. Качественные компоненты обеспечивают надежную работу системы и минимизируют риск возникновения неисправностей.

6. Регулярная диагностика и обслуживание

После модернизации электрооборудования не стоит забывать о регулярной диагностике и обслуживании. Периодическая проверка состояния проводки, соединений и электрических устройств поможет выявить возможные проблемы на ранней стадии и предотвратить серьезные поломки. Рекомендуется проводить диагностику не реже одного раза в год, а также перед длительными поездками.

Модернизация электрооборудования переднеприводного универсала ВАЗ 2111 требует внимательного подхода и знаний в области электротехники. Следуя приведенным рекомендациям, вы сможете значительно улучшить эксплуатационные характеристики вашего автомобиля и обеспечить его надежную работу на протяжении многих лет.
