Владельцы автомобилей Лада Гранта часто сталкиваются с проблемами электрооборудования, что может привести к неприятным последствиям и дополнительным расходам на ремонт. В этой статье рассмотрим цветную электрическую схему электрооборудования Лады Гранты и основные нюансы поиска и устранения неисправностей. Знание схемы и принципов работы электропроводки поможет быстрее диагностировать проблемы и сэкономить время и деньги на ремонте.

Особенности

Лада Гранта оснащена следующими системами:

• системой зажигания и впрыска топлива;
• системой управления двигателем;
• панелью приборов, на которой размещены ключевые датчики и индикаторы, сигнализирующие о работе оборудования и возможных неисправностях;
• электростеклоподъемниками, если они предусмотрены в комплектации автомобиля;
• системой освещения, включающей фары (ближний и дальний свет, противотуманные фары, габаритные огни, стоп-сигналы, дневные ходовые огни), а также освещение салона;
• акустической системой, обеспечивающей связь между автомагнитолой и динамиками;
• обогревом заднего стекла;
• отопительным узлом, который может включать печь или кондиционер;
• предохранительным блоком, где находятся основные предохранители и реле.

CAN шина👏 Как это работает

Как определить неисправность?

Диагностика напряжения в электропроводке выполняется следующим образом:

1. Для начала вам понадобится контрольная лампа с подключенными проводами. Один из проводов следует соединить с минусом аккумулятора или с кузовом автомобиля, а второй — с участком электроцепи, который вы собираетесь проверять. Рекомендуется, чтобы место подключения находилось как можно ближе к аккумулятору или предохранителю.
2. Если после подключения лампочка загорелась, это означает, что в цепи присутствует напряжение, в частности, на участке между соединением и аккумулятором.
3. Аналогично проверяются остальные элементы электроцепи. Если лампочка не загорается и напряжение отсутствует, это указывает на неисправность в источнике между текущей точкой и последней, где напряжение было обнаружено. На практике чаще всего проблемы с проводкой возникают из-за плохих соединений, поэтому при выявлении неисправностей в первую очередь стоит проверить контакты. Также учтите, что на некоторых участках проводки напряжение может быть только при включенном зажигании.

Не менее важным аспектом является поиск короткого замыкания, что является распространенной проблемой для многих автомобилей, включая Гранту. Один из методов поиска замыкания заключается в снятии предохранителя и подключении контрольной лампы или тестера к его гнезду. При этом все остальные компоненты в цепи должны быть отключены, чтобы напряжение отсутствовало. Попробуйте немного подвигать провода, наблюдая за контрольной лампой — если она загорится, это указывает на замыкание в одном из контактов. Скорее всего, причина кроется в повреждении изоляции (автор видео — канал Kroom&coTV).

Что касается проверки надежности заземления, то она осуществляется следующим образом:

1. Сначала отключите клеммы аккумулятора, затем подключите один из щупов тестера (мультиметра) или контрольной лампы к кузову автомобиля Лада Гранта.
2. Второй щуп следует подключить к точке заземления, которую вы хотите проверить.
3. Если лампочка загорелась, это свидетельствует о том, что с заземлением все в порядке, и можно переходить к диагностике других цепей.

Еще один важный момент — это проверка целостности проводки. Эта процедура необходима для выявления возможных разрывов в проводах.

Проверка целостности выполняется следующим образом:

1. Сначала необходимо отключить напряжение от проводки и провести диагностику целостности с помощью контрольной лампы и источника питания.
2. Затем подключите проводку от источника света к концам проверяемой электроцепи, либо один щуп — к плюсу, а другой — к кузову автомобиля. Если лампочка загорится, это будет означать, что разрывов в цепи нет. Если же лампа не загорелась, скорее всего, в цепи есть разрыв.
3. Аналогично можно проверить работоспособность выключателя, подключив контрольную лампу к его клеммам.
4. После активации выключателя лампочка должна загореться.

Как найти короткое замыкание в проводке мото, авто

Интересные факты

Вот несколько интересных фактов, связанных с электрооборудованием и поиском неисправностей по схеме на Ладе Гранте:

1. Сложная схема электропроводки: Лада Гранта имеет достаточно сложную схему электропроводки, которая включает в себя множество соединений и компонентов. Это делает поиск неисправностей более трудоемким, так как даже небольшая проблема в одном элементе может повлиять на работу нескольких систем автомобиля.

2. Диагностика через OBD-II: Лада Гранта оснащена системой диагностики OBD-II, что позволяет использовать специализированные сканеры для считывания кодов ошибок. Это значительно упрощает процесс поиска неисправностей, так как многие проблемы можно выявить, просто подключив сканер к разъему.

3. Частые проблемы с контактами: Одной из распространенных причин неисправностей в электрооборудовании Лады Гранты являются плохие контакты и окисление разъемов. Регулярная проверка и очистка электрических соединений могут существенно повысить надежность работы электрооборудования и предотвратить множество проблем.

Возможные неполадки проводки

Все неисправности в электрической системе можно разделить на несколько категорий:

1. Поломка самого устройства. Например, если речь идет о кондиционере, вероятнее всего, проблема заключается в компрессоре. Если неисправны стеклоподъемники, то, скорее всего, вышел из строя редуктор или управляющий модуль. Решение заключается в замене неисправного оборудования на новое.

2. Сгорание предохранителей. Как уже упоминалось, в монтажном блоке находятся все реле и предохранители, которые обеспечивают защиту оборудования в автомобиле Гранта. Если в бортовой сети наблюдаются перепады напряжения, предохранители помогут защитить устройство от перенапряжения. Если такие перепады происходят регулярно, перед заменой предохранителя необходимо выяснить причину колебаний напряжения.

3. Потеря контакта проводки с устройством. В данном случае причины могут быть разнообразными. Чаще всего отсутствие контакта связано с обрывом в электрической цепи, о диагностике которой мы говорили ранее. Кроме того, причиной может быть окисление контактов на выводах, в таком случае необходимо заменить перегоревшие элементы.

4. Еще одной распространенной проблемой является утечка тока. Как показывает практика, такая неисправность часто связана с пробоем в цепи. С помощью тестера нужно определить дефектный участок и заменить провод. В качестве альтернативы, его можно заизолировать несколькими слоями изоленты.

5. Неполадки в работе генератора. В этом случае потребуется разобрать механизм и найти неисправные детали, которые подлежат замене.

6. Иногда причиной неисправности может быть просто разряженный аккумулятор или недостаток электролита в АКБ. Необходимо измерить заряд батареи и, если потребуется, подзарядить устройство. Если в банках заканчивается жидкость, следует долить дистиллированную воду.

Фотогалерея «Основные неисправности»

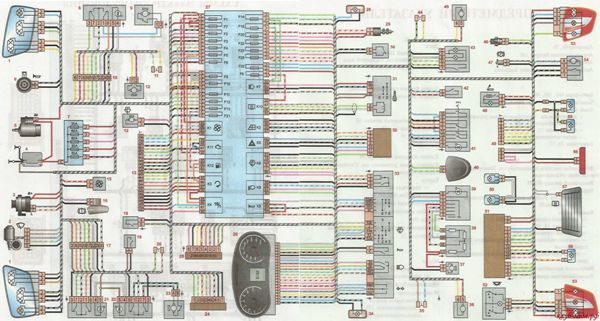

Электросхема

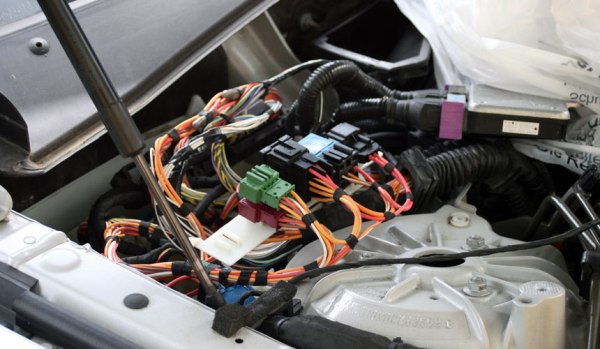

Видео «Ремонт проводки в автомобиле Лада Гранта»

Как грамотно выполнить ремонт электропроводки в автомобиле Лада Гранта и каких ошибок следует избегать — смотрите в видео ниже (автор ролика — канал master12volt).

Ремонт проводки лада гранта

Инструменты для диагностики электрооборудования

Для эффективной диагностики электрооборудования автомобиля Лада Гранта необходимо использовать ряд специализированных инструментов, которые помогут выявить неисправности и провести необходимые измерения. В этом разделе мы рассмотрим основные инструменты, которые могут понадобиться при работе с электрооборудованием данного автомобиля.

1. Мультиметр

Мультиметр – это универсальный инструмент, который позволяет измерять напряжение, ток и сопротивление. При диагностике электрооборудования Лады Гранты мультиметр используется для проверки целостности цепей, измерения напряжения на различных элементах системы и определения сопротивления компонентов. Важно выбирать мультиметр с достаточной точностью и диапазоном измерений, чтобы он мог справиться с задачами, связанными с автомобильной электроникой.

2. Осциллограф

Осциллограф – это более сложный инструмент, который позволяет визуализировать электрические сигналы в реальном времени. Он особенно полезен для диагностики сложных электронных систем, таких как системы управления двигателем или ABS. С помощью осциллографа можно анализировать форму сигнала, его амплитуду и частоту, что помогает выявить скрытые неисправности, которые не всегда можно обнаружить с помощью мультиметра.

3. Диагностический сканер

Современные автомобили, включая Ладу Гранту, оснащены бортовыми компьютерами, которые контролируют работу различных систем. Диагностический сканер позволяет считывать и интерпретировать коды ошибок, которые возникают в процессе эксплуатации автомобиля. Это значительно упрощает процесс поиска неисправностей, так как сканер может указать на конкретные системы или компоненты, требующие внимания. Важно выбирать сканер, совместимый с автомобилем, чтобы получить доступ ко всем необходимым данным.

4. Набор инструментов для работы с проводкой

Для диагностики и ремонта электрооборудования также потребуется набор инструментов для работы с проводкой. Это могут быть различные отвертки, плоскогубцы, кусачки, а также инструменты для обжима и снятия изоляции с проводов. Наличие качественного инструмента позволит быстро и аккуратно выполнять необходимые операции, такие как замена поврежденных проводов или соединений.

5. Специальные адаптеры и переходники

В процессе диагностики может возникнуть необходимость подключения различных приборов к разъемам автомобиля. Для этого могут понадобиться специальные адаптеры и переходники, которые обеспечат совместимость между инструментами и разъемами Лады Гранты. Это особенно актуально при использовании осциллографа или диагностического сканера, которые могут требовать специфических соединений.

Использование этих инструментов в комплексе позволяет значительно упростить процесс диагностики электрооборудования Лады Гранты и повысить эффективность поиска неисправностей. Правильный выбор и использование инструментов обеспечит надежность и безопасность автомобиля в процессе эксплуатации.

Советы по профилактике неисправностей

Профилактика неисправностей электрооборудования на автомобиле Лада Гранта — это важный аспект, который позволяет избежать серьезных поломок и продлить срок службы автомобиля. Ниже представлены несколько советов, которые помогут вам поддерживать электрооборудование в исправном состоянии.

• Регулярная проверка аккумулятора: Аккумулятор является одним из ключевых элементов электрооборудования. Регулярно проверяйте уровень заряда, состояние клемм и отсутствие коррозии. Если аккумулятор старше трех лет, рекомендуется проводить его тестирование в сервисном центре.
• Осмотр проводки: Периодически проверяйте состояние проводов и соединений. Обратите внимание на наличие повреждений изоляции, коррозии или ослабленных контактов. При обнаружении проблем замените поврежденные участки или подтяните соединения.
• Проверка предохранителей: Предохранители защищают электрооборудование от перегрузок. Регулярно проверяйте их состояние и заменяйте сгоревшие. Ознакомьтесь с схемой предохранителей, чтобы знать, какие из них отвечают за конкретные системы автомобиля.
• Чистка разъемов: Загрязненные или окисленные разъемы могут привести к плохому контакту и сбоям в работе электрооборудования. Используйте специальные средства для очистки контактов и следите за тем, чтобы разъемы были сухими и чистыми.
• Проверка работы световых приборов: Регулярно проверяйте работу фар, габаритов, стоп-сигналов и поворотников. Неисправные лампочки могут не только создать неудобства, но и стать причиной аварийной ситуации.
• Использование качественных запчастей: При замене компонентов электрооборудования выбирайте только качественные и проверенные запчасти. Это поможет избежать повторных поломок и обеспечит надежную работу систем автомобиля.
• Своевременное обслуживание: Не забывайте о плановом техническом обслуживании автомобиля. Это включает в себя не только замену масла и фильтров, но и проверку всех систем, включая электрооборудование. Регулярное обслуживание позволит выявить потенциальные проблемы на ранней стадии.
• Обучение и информирование: Ознакомьтесь с руководством пользователя вашего автомобиля, чтобы понимать, как работают различные системы электрооборудования. Это поможет вам быстрее выявлять неисправности и принимать меры по их устранению.

Следуя этим простым рекомендациям, вы сможете значительно снизить риск возникновения неисправностей в электрооборудовании вашего автомобиля Лада Гранта и обеспечить его надежную работу на протяжении долгого времени.

Часто задаваемые вопросы (FAQ) по электрооборудованию Лады Гранты

1. Как проверить работоспособность генератора на Ладе Гранте?

Для проверки генератора необходимо использовать мультиметр. Сначала отключите аккумулятор и снимите разъемы с генератора. Затем установите мультиметр в режим измерения постоянного тока и подключите его к выводам генератора. При запуске двигателя напряжение должно находиться в пределах 13,5–14,5 В. Если напряжение ниже, возможно, генератор требует замены или ремонта.

2. Как диагностировать неисправности стартера?

Неисправности стартера можно диагностировать, проверив его на наличие напряжения. Для этого необходимо подключить мультиметр к клеммам стартера и проверить, поступает ли напряжение при повороте ключа зажигания. Если напряжение присутствует, но стартер не вращается, возможно, проблема в самом стартере. Если напряжения нет, стоит проверить предохранители и реле стартера.

3. Что делать, если не работают фары?

Если фары не работают, первым делом проверьте предохранитель, отвечающий за освещение. Он находится в блоке предохранителей, который расположен под капотом или в салоне автомобиля. Если предохранитель цел, проверьте целостность проводов и разъемов, ведущих к фарам. Также стоит проверить переключатель света на рулевой колонке, так как он может быть причиной неисправности.

4. Как проверить аккумулятор на Ладе Гранте?

Для проверки аккумулятора используйте мультиметр. Измерьте напряжение на клеммах аккумулятора. В исправном состоянии оно должно быть около 12,6 В. Если напряжение ниже 12,4 В, аккумулятор может быть разряжен. Также стоит проверить уровень электролита в банках и при необходимости подлить дистиллированной воды.

5. Как найти короткое замыкание в проводке?

Для поиска короткого замыкания необходимо использовать мультиметр в режиме прозвонки. Отключите аккумулятор и проверьте проводку на наличие обрывов и замыканий. Если мультиметр издает звуковой сигнал, значит, есть короткое замыкание. Важно проверить все соединения и разъемы, так как они могут быть причиной неисправности.

6. Как устранить проблемы с системой зажигания?

Проблемы с системой зажигания могут проявляться в виде трудностей при запуске двигателя или его нестабильной работе. Проверьте свечи зажигания на наличие нагара и повреждений. Также проверьте высоковольтные провода и катушки зажигания. Если все элементы в порядке, стоит проверить блок управления двигателем на наличие ошибок.

7. Как правильно читать электрическую схему?

Электрическая схема автомобиля состоит из символов, обозначающих различные компоненты и соединения. Для правильного чтения схемы необходимо знать, что каждый символ имеет свое значение. Например, линии представляют собой провода, а различные фигуры — это устройства, такие как аккумулятор, генератор и предохранители. Схема также может содержать обозначения для различных режимов работы системы, что поможет в диагностике неисправностей.

8. Как избежать повреждений электрооборудования при ремонте?

Чтобы избежать повреждений электрооборудования, всегда отключайте аккумулятор перед началом работ. Используйте качественные инструменты и следуйте рекомендациям производителя. При работе с проводкой старайтесь не перегибать и не повреждать провода, а также избегайте контакта с влагой и химическими веществами.
