В статье рассмотрим основные аспекты поиска и устранения неисправностей проводки по электросхеме автомобиля УАЗ Патриот. Понимание структуры электрической схемы и особенностей электропроводки поможет владельцам и автолюбителям эффективно диагностировать и устранять неполадки в электрооборудовании. Обсудим подсистемы электрической схемы и типичные неисправности, что упростит процесс ремонта.

Особенности

Схема электрооборудования автомобиля УАЗ Патриот включает в себя множество элементов, среди которых можно выделить основные системы:

• система впрыска и зажигания, в которую входят свечи, распределительный узел и стартер;
• генератор и аккумуляторная батарея;
• блок управления двигателем;
• приборная панель, на которой расположены датчики и светодиодные индикаторы;
• рулевое управление;
• электрические стеклоподъемники, если они установлены;
• осветительные приборы;
• освещение салона и номерного знака автомобиля;
• аудиосистема, состоящая из магнитолы, динамиков, а также усилителя и сабвуфера, если они предусмотрены;
• система обогрева заднего стекла;
• отопительная установка;
• монтажный блок с предохранителями.

Уаз Патриот,замкнуло проводку на массу. №2

Как определить неисправность?

Как проверить наличие напряжения в электропроводке автомобиля:

1. Для начала вам потребуется контрольная лампочка, к которой нужно припаять два провода. Один из щупов тестера следует подключить к отрицательному выводу аккумулятора или кузову автомобиля, а второй — к участку электрической цепи, который вы собираетесь проверить. Для более точного определения отсутствия напряжения второй щуп лучше всего подсоединить как можно ближе к аккумулятору или предохранителю.
2. Если при подключении контрольная лампочка загорелась, это может указывать на наличие напряжения в проверяемом участке.
3. Аналогичным образом следует проверить и другие элементы электросети. Если источник света не загорается, необходимо искать причину неисправности на участке между тестируемой точкой и последним местом, где было зафиксировано напряжение. Чаще всего проблемы с проводкой связаны с плохим контактом, поэтому важно провести диагностику качества соединений. Также стоит учитывать, что напряжение на проверяемом участке может присутствовать только при включенном зажигании (автор видео — Дмитрий Шерстнев).

Если у вас есть сомнения по поводу надежности заземления, проверьте его следующим образом:

1. Сначала выключите зажигание и отсоедините клеммы от аккумулятора. Затем, используя ту же контрольную лампочку, один из щупов подключите к кузову автомобиля.
2. Второй контакт тестера следует подсоединить к точке заземления, которую вы хотите проверить.
3. Если лампочка загорелась после подключения, это означает, что с заземлением все в порядке, и можно переходить к проверке других участков.

Одной из распространенных проблем в работе проводки является нарушение целостности, то есть обрыв или повреждение кабеля.

Для диагностики этой неисправности выполните следующие шаги:

1. В первую очередь отключите напряжение от электрической цепи, отсоединив клеммы от аккумулятора. Проверка целостности цепи осуществляется с помощью контрольной лампочки и подключенного источника питания.
2. Затем один щуп тестирующего устройства подключите к положительному концу проверяемой цепи, а второй — к массе, то есть кузову автомобиля. Либо оба щупа лампочки можно подсоединить к концам диагностируемого участка. Если лампочка загорится, это будет означать, что цепь целая и повреждений нет. Если же лампочка не загорелась, значит, участок поврежден.
3. Также необходимо проверить выключатель, подключив щупы тестера к его выводам. При включенном выключателе лампочка должна загореться.

Центральный тоннель, проводка, пыльник ручки КПП УАЗ Патриот

Интересные факты

Вот несколько интересных фактов, связанных с поиском и устранением неисправностей проводки по электросхеме УАЗ Патриот:

1. Сложность электросхемы: УАЗ Патриот имеет довольно сложную электросхему, которая включает в себя множество компонентов, таких как датчики, реле и блоки управления. Это делает поиск неисправностей более трудоемким, так как необходимо учитывать взаимодействие различных систем. Знание схемы и принципов работы каждого элемента помогает быстрее локализовать проблему.

2. Использование мультиметра: Один из основных инструментов для диагностики электрических неисправностей — мультиметр. С его помощью можно проверять напряжение, сопротивление и целостность проводки. Умение правильно использовать мультиметр позволяет значительно сократить время на поиск неисправностей и повысить точность диагностики.

3. Общие проблемы проводки: В УАЗ Патриот часто встречаются проблемы, связанные с коррозией контактов и повреждением изоляции проводов, особенно в условиях эксплуатации на сложных маршрутах. Регулярная проверка состояния проводки и соединений может предотвратить многие проблемы, а также продлить срок службы электрической системы автомобиля.

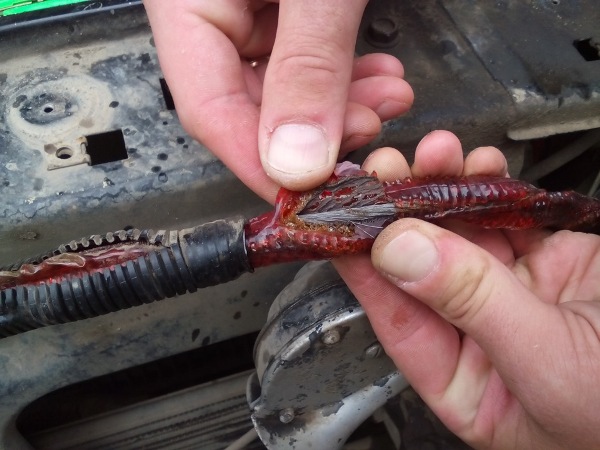

Фотогалерея «Основные неисправности»

Возможные неполадки проводки

Неполадки в электрической системе можно условно классифицировать на несколько категорий:

1. Неисправности самого электрооборудования.
2. Выход из строя предохранителя. Предохранители могут перегорать из-за естественного износа или скачков напряжения в системе. Если вы заметили, что один и тот же предохранитель часто выходит из строя, это может указывать на наличие перепадов в данной цепи. Причины скачков могут быть разнообразными, но чаще всего они связаны с использованием более мощного оборудования. Например, если вы подключите тройник и будете использовать все три гнезда, это может вызвать серьезный скачок. Перед заменой предохранителя важно убедиться, что в системе нет скачков напряжения.
3. Плохой контакт в электроцепи. Здесь может быть несколько причин. Во-первых, необходимо проверить состояние проводки, как это сделать, вы уже знаете. Во-вторых, стоит обратить внимание на сам контакт подключения — возможно, причина кроется в плохом соединении, и контакты требуют замены или очистки.
4. Редко автовладельцы Патриотов сталкиваются с проблемой утечки тока, которая обычно возникает из-за пробоев в электроцепи. С помощью тестера или лампочки можно выявить неисправный участок и заменить поврежденный кабель. Если повреждение незначительное, можно обмотать кабель несколькими слоями изоленты.
5. Выход из строя генератора. Для диагностики неполадок в работе генератора необходимо снять и разобрать механизм, чтобы обнаружить поврежденные детали.
6. Иногда автовладельцы сталкиваются с проблемой, когда двигатель не запускается из-за разряженной аккумуляторной батареи. Причины разряда могут быть различными, поэтому помимо измерения напряжения, стоит визуально осмотреть корпус батареи и проверить уровень электролита. Если жидкости в банках недостаточно, необходимо восполнить уровень с помощью дистиллированной воды.

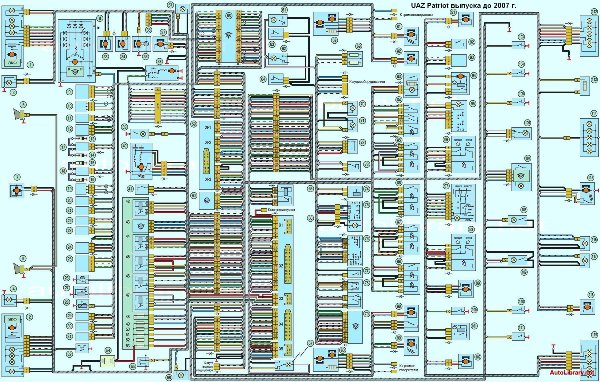

Электросхема

Видео «Ремонт короткого замыкания в Патриоте»

Узнайте, как самостоятельно выявить короткое замыкание в электрической системе и устранить эту проблему. Подробности смотрите в видео на канале Защити свои интересы.

УАЗ. Заводские косяки с электрикой. КЗ На корпус. Ремонт

Инструменты и оборудование для диагностики

Для эффективного поиска и устранения неисправностей проводки в автомобиле УАЗ Патриот необходимо использовать специализированные инструменты и оборудование. Правильный выбор инструментов значительно упростит процесс диагностики и повысит его точность.

1. Мультиметр – это основной инструмент для проверки электрических цепей. Он позволяет измерять напряжение, ток и сопротивление, что является ключевым для диагностики неисправностей. При помощи мультиметра можно определить, есть ли напряжение на определённых участках проводки, а также выявить короткие замыкания и обрывы.

2. Осциллограф – более сложный инструмент, который позволяет визуализировать электрические сигналы. Он может быть полезен для анализа работы датчиков и других компонентов, которые генерируют переменные сигналы. С помощью осциллографа можно выявить нестабильные сигналы, которые могут указывать на неисправности.

3. Тестеры проводки – это устройства, которые помогают быстро проверить целостность проводов и соединений. Они могут быть как простыми, так и многофункциональными, позволяя выполнять различные тесты, такие как проверка на короткое замыкание или обрыв.

4. Набор инструментов для разъёмов – включает в себя отвертки, плоскогубцы и специальные инструменты для работы с электрическими разъёмами. Эти инструменты необходимы для снятия и установки разъёмов, а также для замены повреждённых проводов.

5. Изолента и термоусадочные трубки – важные материалы для восстановления повреждённых участков проводки. Изолента используется для изоляции оголённых проводов, а термоусадочные трубки обеспечивают дополнительную защиту и прочность соединений.

6. Схемы электропроводки – наличие актуальных схем электропроводки УАЗ Патриот является важным аспектом диагностики. Они помогут понять, как устроена проводка, где находятся основные компоненты и какие соединения необходимо проверить в первую очередь.

7. Лупа или увеличительное стекло – может быть полезна для детального осмотра проводки и разъёмов, особенно если необходимо выявить мелкие повреждения или коррозию.

Использование вышеуказанных инструментов и оборудования позволит значительно упростить процесс поиска и устранения неисправностей проводки в УАЗ Патриот. Важно помнить, что правильная диагностика – это залог успешного ремонта и долгосрочной эксплуатации автомобиля.

Порядок проверки отдельных компонентов

При поиске и устранении неисправностей проводки по электросхеме УАЗ Патриот важно следовать четкому порядку проверки отдельных компонентов. Это позволит систематически выявлять и устранять проблемы, минимизируя время и усилия, затрачиваемые на диагностику.

1. Визуальный осмотр проводки

Первым шагом в проверке проводки является визуальный осмотр всех видимых участков проводки. Необходимо обратить внимание на наличие повреждений изоляции, коррозии контактов, а также на состояние разъемов. Часто проблемы могут быть вызваны механическими повреждениями или окислением, что легко заметить при внимательном осмотре.

2. Проверка предохранителей

Следующим этапом является проверка предохранителей. Важно убедиться, что все предохранители целы и не перегорели. Для этого можно использовать мультиметр в режиме проверки целостности цепи. Если предохранитель сгорел, необходимо выяснить причину его перегорания, так как это может указывать на более серьезные проблемы в системе.

3. Тестирование реле

После проверки предохранителей следует протестировать реле. Реле могут выходить из строя, что приводит к нарушению работы электрических систем. Для проверки реле можно использовать мультиметр или подключить его к рабочей цепи, чтобы убедиться в его исправности. Если реле не срабатывает, его необходимо заменить.

4. Измерение напряжения на разъемах

Далее следует измерить напряжение на разъемах, которые связаны с неисправной системой. Для этого необходимо использовать мультиметр, установив его в режим измерения постоянного напряжения. Проверка напряжения на входе и выходе компонентов поможет определить, где именно происходит потеря сигнала или напряжения.

5. Проверка заземления

Не менее важным аспектом является проверка системы заземления. Плохое заземление может стать причиной множества проблем в электрической системе автомобиля. Для проверки заземления можно использовать мультиметр, измеряя сопротивление между заземляющим контактом и кузовом автомобиля. Сопротивление должно быть минимальным.

6. Анализ работы датчиков и исполнительных механизмов

Если предыдущие шаги не выявили неисправностей, следует проверить работу датчиков и исполнительных механизмов. Для этого необходимо использовать диагностическое оборудование, которое позволит считать ошибки из блока управления и проверить параметры работы датчиков в реальном времени.

7. Проверка соединений и проводов

На заключительном этапе следует проверить все соединения и провода на наличие обрывов и плохих контактов. Для этого можно использовать метод «прозвонки» проводов с помощью мультиметра. Важно убедиться, что все соединения надежны и не имеют коррозии.

Следуя этому порядку проверки, можно эффективно выявить и устранить неисправности проводки в УАЗ Патриот, что обеспечит надежную работу электрической системы автомобиля.

Советы по профилактике неисправностей проводки

Для обеспечения надежной работы электросистемы УАЗ Патриот и минимизации риска возникновения неисправностей проводки, важно следовать нескольким простым, но эффективным рекомендациям. Эти советы помогут не только предотвратить проблемы, но и продлить срок службы электрической системы автомобиля.

1. Регулярная проверка состояния проводки. Периодически осматривайте проводку на наличие повреждений, таких как трещины, изломы или коррозия. Особое внимание следует уделять местам соединений и креплений, где проводка может подвергаться механическому воздействию или воздействию влаги.

2. Защита от влаги и загрязнений. Важно обеспечить защиту проводки от воздействия влаги и грязи, которые могут привести к коррозии и коротким замыканиям. Используйте герметичные соединения и защитные чехлы для проводов, особенно в местах, подверженных воздействию внешней среды.

3. Правильная установка и крепление проводки. Убедитесь, что проводка правильно установлена и надежно закреплена. Избегайте натяжения проводов, которое может привести к их повреждению. Используйте специальные крепежные элементы, чтобы предотвратить трение проводов о металлические части автомобиля.

4. Использование качественных компонентов. При замене или ремонте проводки используйте только качественные и сертифицированные компоненты. Некачественные детали могут привести к быстрому выходу из строя и возникновению новых неисправностей.

5. Проверка электрических соединений. Регулярно проверяйте электрические соединения на наличие окисления и ослабления. Окисленные контакты могут стать причиной плохого контакта и, как следствие, неисправностей в работе электрических систем. При необходимости очищайте контакты и подтягивайте соединения.

6. Обучение и информирование водителей. Водители должны быть осведомлены о возможных признаках неисправностей в электросистеме, таких как мигание ламп, нестабильная работа приборов или появление запаха гари. Это позволит вовремя выявлять и устранять проблемы, прежде чем они приведут к серьезным поломкам.

7. Профессиональное обслуживание. Не забывайте о необходимости регулярного технического обслуживания автомобиля в специализированных сервисах. Профессионалы смогут выявить и устранить потенциальные проблемы с проводкой до того, как они станут серьезными.

Следуя этим рекомендациям, владельцы УАЗ Патриот смогут значительно снизить риск возникновения неисправностей проводки, что обеспечит надежную и безопасную эксплуатацию автомобиля на протяжении долгого времени.
