Электрическая схема проводки автомобилей УАЗ-3303 старого образца обеспечивает надежную работу всех электрических систем. Знание особенностей этой схемы и типичных неисправностей электропроводки поможет владельцам УАЗ своевременно выявлять и устранять проблемы, что повысит безопасность и эффективность эксплуатации автомобиля. В статье рассмотрим основные неисправности проводки УАЗов и предложим рекомендации по их диагностике и устранению.

Нюансы электрооборудования

Электрическая схема бортовой проводки УАЗ 390945 включает в себя несколько ключевых систем:

1. Зажигание. Эта система состоит из различных компонентов, таких как распределитель, катушка и свечи, которые обеспечивают передачу электрического заряда.
2. Предохранительный блок. Этот элемент представляет собой набор предохранителей, предназначенных для защиты электрических цепей, установленных в автомобиле, и его электрооборудования.
3. Система омывания. Она включает в себя щетки стеклоочистителя, трапецию, электронасос, расширительный бачок, редуктор и другие детали. Основная задача этой системы — качественная очистка лобового стекла.
4. Аудиосистема. Наличие акустики не является обязательным для всех автомобилей. Аудиосистема включает в себя автомагнитолу, динамики и антенный адаптер.
5. Система обогрева заднего стекла.
6. Освещение.

Работа любой электрической схемы предполагает использование аккумулятора и генератора. Аккумулятор обеспечивает питание всех устройств при выключенном двигателе, в то время как генератор отвечает за зарядку аккумулятора и питание электрических систем во время работы двигателя (автор видео — канал Защити свои интересы).

УАЗ. Заводские косяки с электрикой. КЗ На корпус. Ремонт

Система зажигания УАЗ 3303, он же ,, Головастик"

Возможные неполадки проводки

Что может вызвать проблемы в работе электропроводки:

1. Обрыв проводов или повреждение их изоляции. В таких ситуациях единственным решением будет замена поврежденного участка электрической цепи. Обрыв или износ кабелей может быть вызван внешними факторами, например, если проводка проложена в местах, где есть трение. Прежде чем менять кабель, важно устранить причину проблемы, иначе неисправность может повториться. Наклеивание нескольких слоев изоленты на поврежденный участок не является эффективным решением.

2. Короткое замыкание в системе. Для выявления такой неисправности потребуется диагностика электрической цепи с использованием тестера или мультиметра. Замыкание может возникнуть также из-за износа кабелей электросети.

3. Скачки напряжения. Эти неисправности могут быть вызваны использованием слишком мощных электрических приборов. Например, если в разветвителе подключены несколько устройств, то при их включении на прикуриватель подается повышенный ток. Гнездо прикуривателя рассчитано на определенное напряжение, и если к нему подключено несколько устройств, то напряжение может значительно превышать норму, что приводит к перепадам в работе электрической системы.

4. Выход из строя предохранителя. Если предохранитель перегорел, его необходимо заменить. Однако, если это происходит слишком часто, стоит проверить гнездо, где установлен предохранитель. Возможно, причина кроется в перепадах напряжения, из-за которых предохранитель срабатывает преждевременно. Необходимо устранить причину этих перепадов.

5. Неисправность генератора. Проблемы с его работой можно заметить по снижению напряжения в бортовой сети и тусклому свету фар. Если при нажатии на педаль газа яркость фар увеличивается, это может свидетельствовать о неисправности регулятора напряжения или износе щеток.

6. Окисление контактов на концах проводов. Из-за окисления или повреждения контактов может нарушаться подача питания к электрическому оборудованию, так как заряд не может поступить на устройство. Окисление контактов может быть вызвано воздействием влаги на проводку. Для устранения этой проблемы необходимо очистить контакты или заменить их. Для очистки можно использовать мелкозернистую наждачную бумагу.

Интересные факты

Вот несколько интересных фактов о электрической схеме проводки автомобилей УАЗ-3303 старого образца и ее особенностях:

1. Простота и надежность: Электрическая схема УАЗ-3303 была разработана с акцентом на простоту и надежность. Использование минимального количества компонентов и простых соединений облегчало диагностику и ремонт, что особенно важно для автомобилей, эксплуатируемых в условиях плохих дорог и удаленных регионах.

2. Отсутствие сложной электроники: В отличие от современных автомобилей, УАЗ-3303 не имел сложных электронных систем управления. Это означало, что многие функции, такие как освещение и запуск двигателя, выполнялись с помощью простых механических переключателей и реле, что снижало вероятность поломок и облегчало обслуживание.

3. Универсальность проводки: Электрическая схема УАЗ-3303 была разработана таким образом, чтобы легко адаптироваться под различные модификации автомобиля. Это позволяло устанавливать дополнительные устройства, такие как дополнительные фары или обогреватели, без необходимости кардинальных изменений в проводке, что делало автомобиль более универсальным для различных условий эксплуатации.

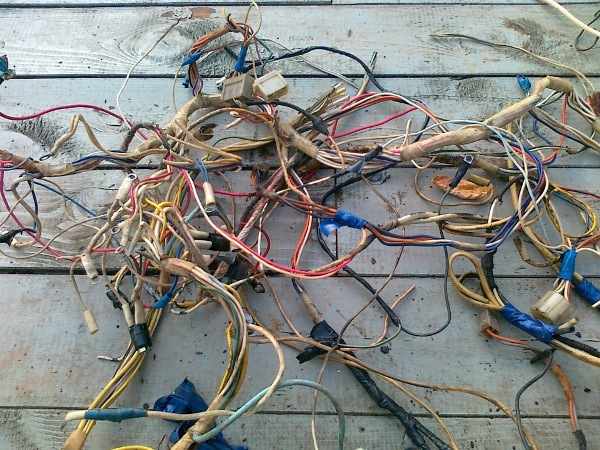

Фотогалерея «Неисправности проводки»

Как определить неисправность?

Если в электропроводке возникли проблемы, это можно заметить по следующим признакам:

1. Генератор перестал выдавать зарядный ток. Это означает, что электрооборудование либо не получает питание, либо ток в сети слишком слабый. Данная неисправность может сопровождаться шумами от подшипниковых узлов.
2. Наблюдаются сбои в работе стартера. Устройство не может провернуть коленчатый вал двигателя, хотя ротор может вращаться. При попытке запустить двигатель могут слышаться щелчки реле. Также неисправность стартера может проявляться в том, что двигатель запускается, но стартер не отключается.
3. Еще один признак неисправности проводки — это быстрое разряжение аккумулятора. Если батарея относительно новая и еще не исчерпала свой ресурс, то ее стремительное разряжение должно насторожить владельца автомобиля. Если после зарядки АКБ она снова быстро разряжается, необходимо искать причину. О проблемах с батареей может свидетельствовать снижение уровня рабочей жидкости в банках и увеличение ее плотности во время зарядки.

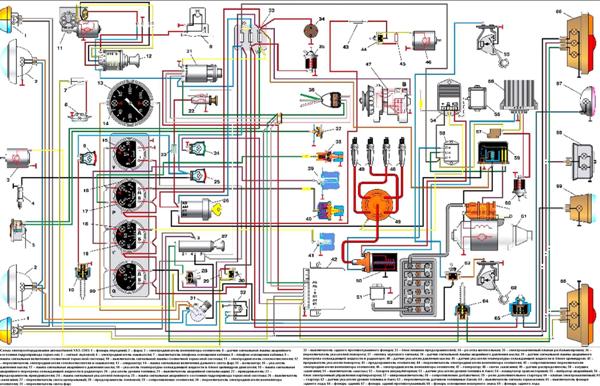

Электросхема

Видео «Как быть, если пропала зарядка генератора УАЗ?»

Важно учитывать несколько аспектов при ремонте генераторного устройства. В видео ниже вы найдете подробную инструкцию по замене реле регулятора, подготовленную автором Олегом Переплеткиным.

Ремонт генератора УАЗ Таблетка

Обслуживание и профилактика электрооборудования

Первым шагом в профилактике электрооборудования является регулярная проверка состояния аккумулятора. Необходимо следить за уровнем электролита, а также за его плотностью с помощью ареометра. Важно, чтобы клеммы аккумулятора были чистыми и надежно закрепленными, так как окисление или слабое соединение могут привести к проблемам с запуском двигателя и функционированием электрооборудования.

Следующий важный элемент — это генератор. Его следует проверять на наличие механических повреждений, а также на работоспособность. Для этого можно использовать мультиметр, чтобы измерить напряжение на выходе генератора. В норме оно должно составлять от 13,5 до 14,5 вольт при работающем двигателе. Также стоит обратить внимание на состояние ремня генератора: он не должен быть изношенным или ослабленным.

Проводка автомобиля УАЗ-3303 старого образца требует особого внимания. Со временем изоляция проводов может deteriorate, что приводит к коротким замыканиям и другим электрическим неисправностям. Рекомендуется периодически проверять состояние проводов, особенно в местах их крепления и прохода через кузов. Если обнаружены трещины или повреждения изоляции, необходимо заменить провод или использовать изоленту для временного ремонта.

Также стоит уделить внимание предохранителям и реле. Регулярная проверка их состояния поможет избежать перегрузок и сбоев в работе электрооборудования. При замене предохранителей следует использовать только оригинальные или аналогичные по характеристикам, чтобы не допустить перегрева и повреждения электрической схемы.

Не менее важным аспектом является проверка работы всех электрических приборов, таких как фары, поворотники, стеклоочистители и другие элементы. Регулярная проверка их функционирования поможет выявить неисправности на ранней стадии. В случае обнаружения проблем следует сразу же проводить диагностику и ремонт, чтобы избежать более серьезных поломок.

Наконец, стоит отметить, что профилактика электрооборудования включает в себя и защиту от коррозии. Использование специальных антикоррозийных составов для обработки металлических частей электрической схемы поможет предотвратить повреждения, вызванные воздействием влаги и химических веществ.

Таким образом, регулярное обслуживание и профилактика электрооборудования автомобиля УАЗ-3303 старого образца являются залогом его надежной работы и безопасности на дороге. Следуя простым рекомендациям, можно значительно продлить срок службы электрической системы и избежать дорогостоящих ремонтов.

Сравнение с современными моделями УАЗ

Электрическая схема проводки автомобилей УАЗ-3303 старого образца значительно отличается от современных моделей УАЗ, таких как УАЗ-3163 или УАЗ Патриот. Основные различия заключаются в конструкции, типах используемых компонентов и уровне автоматизации систем. Рассмотрим подробнее ключевые аспекты, которые выделяют старую модель на фоне современных аналогов.

Во-первых, основным отличием является использование более простых и менее сложных электрических схем в УАЗ-3303. В то время как современные модели оснащены множеством электронных блоков управления (ЭБУ), которые отвечают за различные функции автомобиля, УАЗ-3303 использует более традиционные механические и электрические компоненты. Это делает его более доступным для ремонта и обслуживания, особенно в условиях, где нет доступа к современному диагностическому оборудованию.

Во-вторых, проводка УАЗ-3303 выполнена из более толстых проводов, что обеспечивает надежность и долговечность в условиях эксплуатации на сложных маршрутах. Современные модели, напротив, используют более тонкие провода, что позволяет снизить вес автомобиля и улучшить экономию топлива, но может привести к проблемам с надежностью в условиях повышенной нагрузки.

Также стоит отметить, что в старых моделях УАЗ отсутствуют такие системы, как ABS, ESP и другие электронные помощники, которые стали стандартом для современных автомобилей. Это означает, что водителю УАЗ-3303 необходимо больше полагаться на свои навыки вождения, особенно в сложных дорожных условиях. В то же время, отсутствие сложных электронных систем упрощает процесс диагностики и ремонта, так как многие проблемы можно выявить и устранить без использования специализированного оборудования.

Кроме того, в УАЗ-3303 используются более простые системы освещения и сигнализации. Например, вместо современных светодиодных фар и сложных систем управления освещением, старые модели имеют стандартные галогенные лампы и простые переключатели. Это также упрощает процесс замены и ремонта, так как большинство автолюбителей могут справиться с этой задачей самостоятельно.

Наконец, стоит упомянуть, что в современных моделях УАЗ значительно улучшена защита проводки от внешних факторов, таких как влага и механические повреждения. В то время как в УАЗ-3303 проводка может быть более подвержена коррозии и повреждениям, современные автомобили имеют более продуманные решения, такие как герметичные разъемы и защитные оболочки, что увеличивает срок службы электрических систем.

Таким образом, хотя УАЗ-3303 и обладает своими преимуществами, такими как простота в обслуживании и надежность, современные модели предлагают более высокий уровень комфорта, безопасности и технологичности. Выбор между старой и новой моделью зависит от предпочтений владельца и условий эксплуатации автомобиля.

Советы по модернизации проводки

Модернизация проводки автомобилей УАЗ-3303 старого образца может значительно улучшить надежность и функциональность электрической системы. Вот несколько советов, которые помогут вам в этом процессе.

1. Замена старых проводов: Первым шагом в модернизации проводки является замена старых проводов на новые, более качественные. Используйте провода с изоляцией, устойчивой к высоким температурам и механическим повреждениям. Это поможет избежать коротких замыканий и других проблем, связанных с износом проводки.

2. Установка предохранителей: Важно обеспечить защиту электрической системы от перегрузок. Установка предохранителей в ключевых местах проводки поможет предотвратить повреждение компонентов автомобиля в случае короткого замыкания или перегрева. Рекомендуется использовать предохранители с соответствующими номиналами, чтобы обеспечить надежную защиту.

3. Использование реле: Для управления высокомощными устройствами, такими как фары или обогреватели, целесообразно использовать реле. Это снизит нагрузку на переключатели и провода, что увеличит срок их службы. Убедитесь, что реле правильно подключены и соответствуют требованиям по мощности.

4. Улучшение заземления: Надежное заземление является критически важным для работы электрической системы. Проверьте состояние заземляющих проводов и соединений, и при необходимости замените их. Используйте качественные соединения и обеспечьте хороший контакт с кузовом автомобиля.

5. Обновление схемы подключения: Если вы планируете устанавливать дополнительные электрические устройства, такие как магнитолы, дополнительные фары или системы сигнализации, рассмотрите возможность обновления схемы подключения. Это позволит избежать перегрузок и упростит диагностику в будущем.

6. Использование качественных разъемов: При модернизации проводки стоит обратить внимание на разъемы. Используйте качественные разъемы, которые обеспечивают надежное соединение и защиту от влаги. Это поможет избежать коррозии и проблем с контактами в будущем.

7. Документация и схемы: Ведите документацию о всех изменениях, которые вы вносите в проводку. Это поможет вам в будущем при ремонте или дальнейшей модернизации. Также полезно иметь под рукой схемы электрической проводки, чтобы легче ориентироваться в системе.

Следуя этим советам, вы сможете значительно улучшить электрическую проводку вашего автомобиля УАЗ-3303, повысив его надежность и безопасность на дороге.
