Электросистема УАЗ-469, известного советского внедорожника, важна для его надежности и функциональности. В статье рассмотрим устройство проводки, элементы электросхемы и основные неисправности, с которыми могут столкнуться владельцы. Знание особенностей электросистемы поможет в диагностике, ремонте и профилактике проблем, особенно для владельцев старых моделей.

Что входит в электросхему?

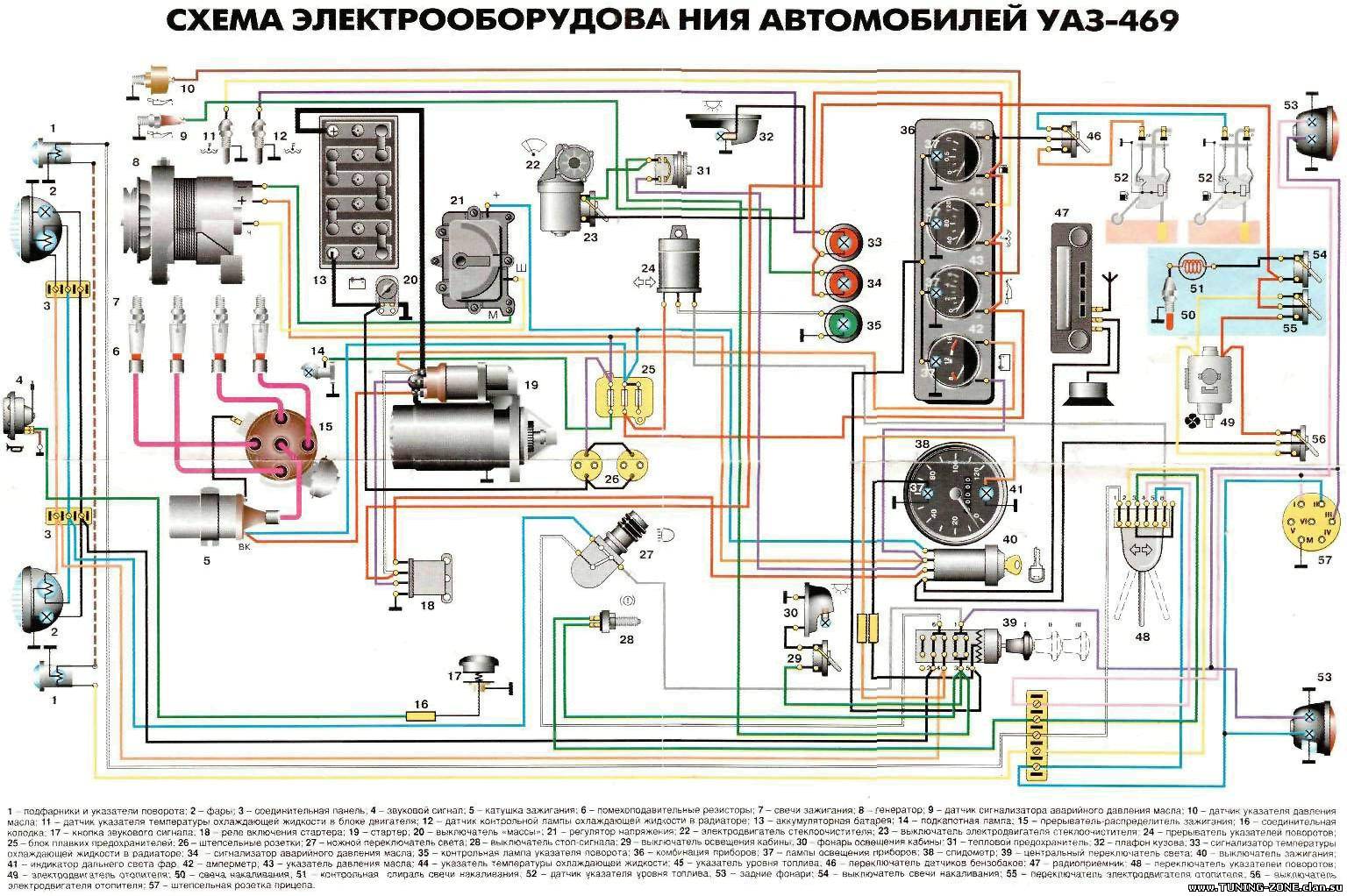

Представленная выше схема электрической проводки демонстрирует основные элементы электросети.

Независимо от того, какой УАЗ у вас — старой или новой модели — ключевые компоненты электрической системы остаются неизменными:

1. Приборная панель. На ней размещены главные датчики и индикаторы, которые информируют о работе различных устройств. Приборка позволяет водителю отслеживать скорость движения, уровень топлива в баке, частоту вращения коленвала и температуру двигателя. Также на панели расположено множество лампочек, которые загораются при активации тех или иных приборов.
2. Аккумуляторная батарея. АКБ является важнейшим элементом любого автомобиля, обеспечивая питание оборудования при выключенном двигателе и помогая системе зажигания запустить двигатель. Если батарея разряжена, традиционный запуск мотора будет невозможен — потребуется либо подзарядка, либо запуск с толкача.
3. Генератор. Поломка этого устройства также может привести к невозможности запуска двигателя. Генератор обеспечивает электроэнергией все приборы и устройства автомобиля во время движения.
4. Блок предохранителей. В этом элементе находятся все предохранители, предназначенные для защиты электрических цепей и устройств от перенапряжения. При возникновении скачка напряжения основной удар принимает на себя предохранитель (автор — канал Ben & Ice Video Master).

Блок предохранителей на УАЗ 3151 (дополнительный)

СОВЕТСКИЕ КОНСТРУКТОРЫ СОЗДАЛИ УАЗ….

Распространенные неисправности

Что касается неисправностей в электропроводке автомобилей, произведенных на ульяновском автомобильном заводе, можно выделить следующие моменты:

1. Разряд аккумулятора. Как уже упоминалось, без исправной батареи двигатель не сможет функционировать, и это также касается электрооборудования. Разряд аккумулятора может произойти по разным причинам: из-за испарения электролита или его утечки из-за повреждения корпуса, а также из-за повреждения внутренних пластин или их короткого замыкания. Обычно такие неисправности связаны с износом устройства или неправильной эксплуатацией.

2. Неисправность предохранителя. Перегорание предохранителя может быть вызвано его износом или скачками напряжения. Прежде чем устанавливать новый предохранитель, важно проверить цепь на наличие скачков. Если они присутствуют, необходимо выяснить их причину и устранить, иначе проблема может повториться.

3. Обрыв проводов. Эта проблема актуальна не только для автомобилей УАЗ, но и для других марок. Чтобы избежать обрывов, провода следует укладывать вдали от движущихся частей кузова.

4. Проблемы с контактом. Это часто происходит из-за обрыва провода, но если провод цел, то причина может заключаться в контакте. Конец провода мог просто отсоединиться или окислиться. Окисление является одной из распространенных проблем в отечественных автомобилях.

5. Неисправность генератора. Конструкция генератора довольно сложна, поэтому возможны различные неисправности. Если генератор работает, но неэффективно, в первую очередь стоит проверить его ремень — он может быть либо слишком натянут, либо недостаточно. В этом случае регулировка ремня может помочь решить проблему.

Интересные факты

Вот несколько интересных фактов о электросистеме советских внедорожников УАЗ-469:

1. Простота и надежность: Электросистема УАЗ-469 была разработана с акцентом на простоту и надежность, что позволяло легко обслуживать и ремонтировать автомобиль в полевых условиях. Использование стандартных компонентов и минимальное количество сложных электрических схем способствовало высокой ремонтопригодности.

2. Система 12 вольт: УАЗ-469 использует 12-вольтовую электрическую систему, что было довольно распространено для автомобилей того времени. Это обеспечивало более эффективное использование электроэнергии и позволило устанавливать более мощные осветительные приборы и другие электрические устройства.

3. Электрическая схема: В электросистеме УАЗ-469 применялась довольно простая, но эффективная схема, включающая генератор, аккумулятор, стартер и основные электрические устройства. Генератор обеспечивал зарядку аккумулятора и питание всех электрических систем автомобиля, что позволяло поддерживать работу даже в условиях низких температур и при высоких нагрузках.

Эти особенности сделали УАЗ-469 популярным выбором для различных служб и гражданских пользователей, особенно в условиях сложных климатических и дорожных условий.

Меры профилактики

Какие профилактические меры помогут защитить электросистему автомобиля от поломок:

• при выключенном двигателе старайтесь минимизировать использование электрооборудования, так как это может привести к быстрому разряду аккумулятора;
• периодически проводите диагностику состояния аккумулятора и следите за его уровнем заряда;
• обеспечьте качественную изоляцию проводов;
• избегайте применения самодельных предохранителей.

Видео «Отзыв о ремонте проводки на УАЗе»

Отзыв от владельца УАЗа о представленном в видео ниже (автор — Игнат Алексеев).

Проводка на УАЗ 1 JZ GE Хмао

История развития электросистемы УАЗ-469

Электросистема УАЗ-469, как и сам автомобиль, прошла через несколько этапов развития, начиная с момента своего появления в 1971 году. Первоначально внедорожник был оснащен довольно простыми электрическими компонентами, которые обеспечивали его надежность и простоту в обслуживании. Основной задачей электросистемы было обеспечить работу всех необходимых систем автомобиля, включая освещение, стартер, генератор и приборную панель.

На ранних моделях УАЗ-469 использовалась 12-вольтовая система электроснабжения, что стало стандартом для большинства легковых и внедорожных автомобилей того времени. Генератор, установленный на автомобиле, имел мощность 55 А, что позволяло эффективно заряжать аккумулятор и обеспечивать работу всех электрических устройств. Аккумулятор, в свою очередь, был свинцово-кислотным и имел емкость 70 Ач, что обеспечивало достаточный запас энергии для запуска двигателя и работы электрооборудования.

С течением времени, в процессе эксплуатации и модернизации, электросистема УАЗ-469 претерпела изменения. В 1980-х годах были внедрены более современные компоненты, такие как реле и предохранители, что повысило надежность системы и упростило диагностику неисправностей. Также были улучшены системы освещения, что сделало их более яркими и долговечными. В частности, на поздних моделях начали использоваться галогенные лампы, которые обеспечивали лучшее освещение в темное время суток.

Одним из значительных этапов в развитии электросистемы стало внедрение системы зажигания с электронным управлением. Это новшество позволило улучшить запуск двигателя, повысить его мощность и снизить расход топлива. Электронное зажигание обеспечивало более точное время искры, что способствовало лучшему сгоранию топлива в цилиндрах.

Важным аспектом электросистемы УАЗ-469 является ее простота и доступность для ремонта. Все электрические компоненты, такие как проводка, реле и предохранители, расположены так, чтобы обеспечить легкий доступ для обслуживания. Это особенно важно для внедорожников, которые часто эксплуатируются в сложных условиях, где возможность быстрого ремонта может стать решающей.

К концу 1990-х годов, с выходом новых моделей и модификаций, электросистема УАЗ-469 продолжала эволюционировать. Внедрялись новые технологии, такие как системы управления двигателем и более сложные электрические схемы, что сделало автомобили более современными и удобными в эксплуатации. Однако, несмотря на все изменения, основная концепция электросистемы оставалась неизменной — это была надежная и простая в обслуживании система, способная работать в самых различных условиях.

Сравнение с современными внедорожниками

Советские внедорожники, такие как УАЗ-469, были спроектированы с учетом специфических условий эксплуатации, что определило их электросистему. В отличие от современных автомобилей, которые используют сложные электронные системы управления, УАЗ-469 имеет более простую и надежную конструкцию, что делает его менее зависимым от электроники и более подходящим для эксплуатации в условиях бездорожья.

Электросистема УАЗ-469 состоит из нескольких ключевых компонентов, включая генератор, аккумулятор, стартер, а также различные электрические устройства, такие как фары, указатели поворота и приборы на панели. Генератор, как правило, имеет мощность около 28 ампер и обеспечивает зарядку аккумулятора во время работы двигателя. Аккумулятор, в свою очередь, служит источником энергии для запуска двигателя и питания электрических систем автомобиля.

Стартер УАЗ-469 представляет собой электромеханическое устройство, которое запускает двигатель. Он работает от аккумулятора и имеет простую конструкцию, что делает его легко заменяемым в случае поломки. Важно отметить, что стартеры на УАЗ-469 могут быть как ручными, так и автоматическими, в зависимости от модификации автомобиля.

В отличие от современных внедорожников, которые часто оснащены сложными системами управления, такими как ABS, ESP и другими электронными помощниками, УАЗ-469 использует более традиционные механические системы. Это позволяет избежать многих проблем, связанных с электроникой, особенно в условиях плохих дорог или при низких температурах. Например, в УАЗ-469 отсутствует система управления климатом, что также упрощает электросистему.

Современные внедорожники, как правило, имеют более мощные генераторы и аккумуляторы, которые способны поддерживать работу множества электронных систем, таких как мультимедиа, навигация и системы помощи водителю. В то время как УАЗ-469 требует минимального количества электроэнергии для работы основных систем, современные автомобили могут потреблять значительно больше энергии, что требует более сложной и надежной электросистемы.

Кроме того, современные внедорожники часто используют более сложные схемы подключения и распределения электроэнергии, что позволяет оптимизировать работу различных систем. УАЗ-469, в свою очередь, имеет более простую проводку, что делает его менее подверженным коротким замыканиям и другим электрическим неисправностям.

Таким образом, электросистема УАЗ-469, хотя и устарела по сравнению с современными внедорожниками, обладает своими преимуществами, такими как простота, надежность и легкость в обслуживании. Это делает его идеальным выбором для тех, кто ищет надежный и неприхотливый внедорожник для эксплуатации в сложных условиях.

Рекомендации по модернизации электросистемы

Модернизация электросистемы УАЗ-469 может значительно повысить надежность и эффективность работы автомобиля, особенно в условиях эксплуатации на сложных маршрутах. Ниже представлены основные рекомендации по улучшению электросистемы внедорожника.

1. Замена генератора

Стандартный генератор УАЗ-469 имеет ограниченную мощность, что может быть недостаточно для работы дополнительных электрических устройств, таких как мощные фары, радиостанции или обогреватели. Рекомендуется заменить его на более мощный генератор, например, от более современных моделей УАЗ или аналогичных автомобилей. Это обеспечит стабильное питание всех электрических систем и уменьшит риск разрядки аккумулятора.

2. Установка качественного аккумулятора

Аккумулятор — это сердце электросистемы автомобиля. Для УАЗ-469 стоит рассмотреть возможность установки аккумулятора с большей емкостью и пусковым током. Литий-ионные или гелевые аккумуляторы могут стать отличной альтернативой традиционным свинцово-кислотным, так как они обеспечивают большую мощность при меньшем весе и более длительный срок службы.

3. Улучшение проводки

Стандартная проводка УАЗ-469 может быть устаревшей и не всегда справляется с нагрузками, особенно при установке дополнительных устройств. Рекомендуется заменить старые провода на более современные, с большим сечением, что снизит сопротивление и повысит эффективность передачи электричества. Также стоит обратить внимание на качество соединений и разъемов, заменив их на более надежные и защищенные от коррозии.

4. Установка реле и предохранителей

Для повышения безопасности и надежности электросистемы целесообразно установить дополнительные реле и предохранители для защиты цепей от перегрузок. Это поможет избежать коротких замыканий и повреждений оборудования. Рекомендуется использовать реле для управления мощными устройствами, такими как фары или обогреватели, что снизит нагрузку на переключатели и проводку.

5. Оптимизация системы освещения

Замена стандартных ламп на светодиодные может значительно улучшить освещение и снизить потребление энергии. Светодиоды потребляют меньше тока и имеют больший срок службы, что делает их идеальным выбором для модернизации системы освещения. Также стоит рассмотреть возможность установки дополнительных фар для улучшения видимости в темное время суток или в условиях плохой видимости.

6. Установка системы зарядки для дополнительных устройств

Если планируется использование дополнительных электрических устройств, таких как холодильники, компрессоры или другие аксессуары, стоит установить отдельную систему зарядки. Это может быть реализовано через дополнительный аккумулятор, который будет заряжаться от основного генератора или через солнечные панели. Это обеспечит автономность и надежность работы всех устройств.

7. Регулярное обслуживание

Наконец, регулярное обслуживание электросистемы — это ключ к ее долговечности и надежности. Рекомендуется периодически проверять состояние проводки, соединений и аккумулятора, а также очищать контакты от окисления. Это поможет избежать многих проблем и продлить срок службы электросистемы.

Следуя этим рекомендациям, владельцы УАЗ-469 смогут значительно улучшить работу электросистемы своего автомобиля, что сделает его более надежным и комфортным в эксплуатации.
