Правильная настройка зажигания на УАЗ-469 влияет на работу двигателя и его производительность. Неправильное выставление зажигания снижает мощность, увеличивает расход топлива и может повредить двигатель. В этой статье мы рассмотрим, как самостоятельно установить и выставить зажигание на УАЗе, предоставив пошаговую инструкцию и полезные советы для выполнения этой процедуры в домашних условиях.

Зачем выставлять зажигание?

Для корректной настройки и регулировки работы цилиндров двигателя на УАЗ-469 необходимы определенные навыки. Об этом мы расскажем позже, а сейчас давайте разберемся, зачем важно правильно выставлять эти параметры и какие последствия могут возникнуть при их игнорировании. После того как ключ будет вставлен в замок зажигания, начинают функционировать множество узлов и механизмов, без которых двигатель не сможет работать.

Итак, какие преимущества дает правильная настройка:

1. Двигатель будет функционировать оптимально и стабильно на всех режимах. В противном случае его работа станет нестабильной, что создаст неудобства для водителя.
2. Существенно улучшится запуск двигателя в холодное время года. Если вы хотите без проблем завести мотор при температуре минус тридцать градусов, необходимо использовать подходящее масло и проверить исправность свечей зажигания.
3. Расход топлива нормализуется, иначе он может оказаться завышенным.
4. Мощность двигателя будет соответствовать заявленным характеристикам, указанным в сервисной книжке (автор видео — канал smotri Vidik).

установка трамблера с приводом

Установка момента зажигания на трамблере УАЗ датчике распределителе

Инструкция по установке

Настройка зажигания на УАЗ-31512 может быть выполнена самостоятельно, без необходимости обращения к профессионалам.

Как правильно отрегулировать электронное устройство:

1. В первую очередь, необходимо снять крышку трамблера и ротор. После этого проведите диагностику состояния элементов и измерьте зазор между контактами. Если зазор не соответствует норме, его следует отрегулировать. Убедившись в исправности деталей и правильном зазоре, установите ротор обратно.
2. Затем, с помощью свечного ключа, выкрутите свечу первого цилиндра. Закройте пальцем отверстие от свечи и прокрутите коленчатый вал двигателя, используя пусковую рукоятку. Продолжайте вращать вал до тех пор, пока воздух не начнет выталкиваться из отверстия, которое вы закрыли. Этот момент обозначает начало сжатия в первом цилиндре.
3. Продолжайте аккуратно поворачивать коленвал до тех пор, пока отверстие на шкиве с штифтом не совпадет с крышкой распределительных шестеренок. Убедитесь, что ротор находится напротив внутреннего контакта крышки, который соединен с высоковольтным проводом, идущим к первой свече.
4. После этого проверьте пластину октан-корректора, совместив метку с центральной отметкой на шкале, расположенной на пластине.
5. Далее аккуратно поверните корпус распределительного механизма против часовой стрелки до тех пор, пока контакты трамблера не замкнутся.
6. Затем подключите контрольную лампочку с патроном: один конец соедините с выводом низкого напряжения трамблера, а другой — с массой автомобиля, например, к кузову.
7. Включите зажигание и осторожно прокрутите корпус трамблера по часовой стрелке. Продолжайте вращение до тех пор, пока лампочка не загорится, после чего остановите вращение. Если лампочка не зажглась, повторите процесс.
8. После этого затяните крепежный болт, фиксирующий корпус распределительного узла, чтобы предотвратить его случайное вращение. Установите крышку и центральный кабель на место. В завершение проверьте правильность подключения высоковольтных проводов к свечам зажигания, начиная с первого цилиндра. Важно соблюдать порядок подключения: сначала первый, затем второй, четвертый и, наконец, третий. Проверка осуществляется с учетом подсчета против часовой стрелки.

Интересные факты

Вот несколько интересных фактов о том, как самостоятельно установить и выставить зажигание на УАЗ-469:

1. Система зажигания: УАЗ-469 использует контактную систему зажигания, которая требует регулярной настройки. Установка зажигания включает в себя правильное выставление угла опережения зажигания (УОЗ), который для УАЗ-469 составляет около 5-7 градусов до ВМТ (верхней мертвой точки) для оптимальной работы двигателя.

2. Использование индикатора: Для точной настройки угла зажигания можно использовать индикатор угла зажигания (например, стробоскоп). Это позволяет визуально контролировать момент зажигания, что значительно упрощает процесс и делает его более точным по сравнению с традиционными методами.

3. Влияние на производительность: Правильная установка зажигания не только улучшает запуск двигателя, но и влияет на его мощность и экономичность. Неправильный угол зажигания может привести к детонации, потере мощности и увеличению расхода топлива, что делает настройку критически важной для поддержания хорошего состояния автомобиля.

Эти факты подчеркивают важность правильной настройки зажигания для обеспечения надежной работы УАЗ-469 и его долговечности.

Проверка правильности установки

После завершения настройки момента зажигания важно провести диагностику, чтобы убедиться в правильности его установки. Для этого следует прослушать работу двигателя во время движения.

Процесс проверки включает в себя следующие шаги:

1. Запустите двигатель и дайте ему прогреться до рабочей температуры, которая должна достигать 85 градусов.
2. Выберите ровную дорогу без препятствий. Разгонитесь до скорости около 35 км/ч, затем резко нажмите на акселератор.
3. После нажатия вы можете услышать кратковременные звуки детонации, металлические стуки или «пальчики», как это называют специалисты. Если вы заметили легкую детонацию, значит, все настройки были выполнены правильно.
4. Если же детонация выражена значительно, потребуется внести коррективы в настройки. Откройте капот и поверните корпус распределительного устройства по шкале октан-корректора. Достаточно повернуть трамблер на одно деление, при этом помните, что поворачивать его нужно против часовой стрелки. Обратите внимание, что каждое деление шкалы соответствует изменению угла зажигания на два градуса относительно коленвала. Если в процессе проверки вы обнаружили, что детонация отсутствует, корпус трамблера следует повернуть на одно деление по часовой стрелке. После повторной регулировки необходимо снова провести проверку, начиная с первого пункта.

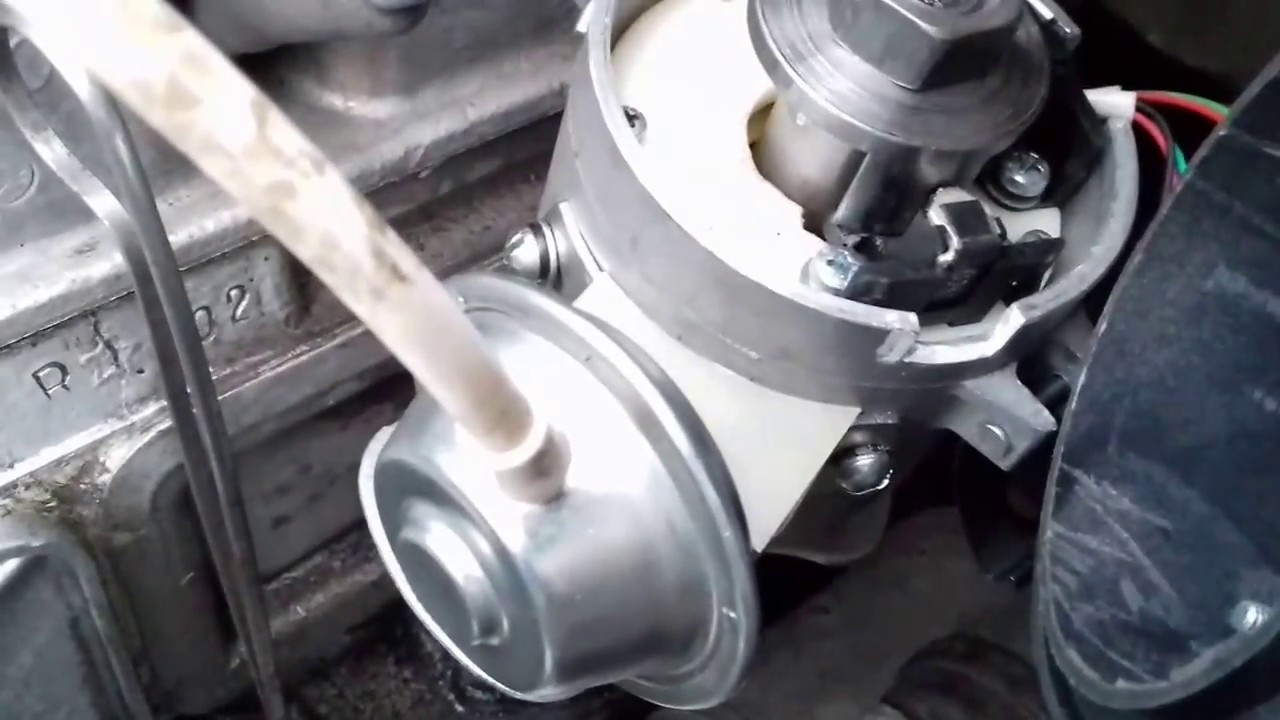

Видео «Диагностика работоспособности подводного зажигания на УАЗе»

Как выглядит на УАЗ и как проходит диагностика после установки — смотрите в видео ниже (автор ролика — канал Александр).

Проверка работоспособности новой конструкции подводного зажигания УАЗ

Необходимые инструменты и материалы

Для успешной установки и выставления зажигания на УАЗ-469 вам понадобятся определенные инструменты и материалы. Подготовка к работе — это важный этап, который поможет избежать лишних проблем и сэкономить время.

• Набор ключей и головок: Вам понадобятся ключи и головки различных размеров, чтобы открутить и закрутить крепежные элементы, удерживающие распределитель зажигания и другие компоненты.
• Отвертки: Набор плоских и крестовых отверток поможет вам работать с различными креплениями и соединениями.
• Стробоскоп: Этот инструмент необходим для точной настройки угла опережения зажигания. Стробоскоп позволяет визуально определить момент зажигания, что крайне важно для правильной работы двигателя.
• Мультиметр: Используется для проверки электрических цепей и диагностики состояния системы зажигания. С его помощью можно проверить напряжение на свечах зажигания и целостность проводов.
• Ключ для свечей зажигания: Специальный ключ поможет вам быстро и удобно извлечь и установить свечи зажигания, что может понадобиться для проверки их состояния.
• Торцевой ключ на 10 и 13: Эти ключи понадобятся для работы с креплениями распределителя зажигания и других элементов системы.
• Пробка для масла: Если вы планируете снимать картер, вам может понадобиться пробка для слива масла.
• Канистра с бензином: Для проверки работы двигателя после выставления зажигания может понадобиться свежий бензин.
• Рабочая одежда и перчатки: Не забудьте о безопасности — используйте защитные перчатки и одежду, чтобы избежать травм и загрязнений.

Кроме того, стоит подготовить чистую рабочую поверхность и освещение, чтобы обеспечить комфортные условия для работы. Убедитесь, что у вас есть доступ к технической документации на УАЗ-469, так как это поможет вам лучше понять порядок действий и спецификации, необходимые для установки и выставления зажигания.

Типичные ошибки при установке зажигания

Установка и выставление зажигания на УАЗ-469 — процесс, требующий внимательности и точности. Однако даже опытные автомобилисты могут допустить ошибки, которые негативно скажутся на работе двигателя. Рассмотрим наиболее распространенные из них.

1. Неправильная установка распределителя зажигания. Одной из самых частых ошибок является неправильная установка распределителя зажигания. Если он установлен не в том положении, это может привести к сбоям в работе двигателя. Убедитесь, что распределитель установлен в соответствии с метками на корпусе и блоке двигателя.

2. Неправильная настройка угла опережения зажигания. Угол опережения зажигания — это важный параметр, который влияет на эффективность работы двигателя. Если угол выставлен слишком большим или слишком маленьким, это может привести к детонации или плохой работе двигателя. Рекомендуется использовать стробоскоп для точной настройки угла.

3. Игнорирование состояния свечей зажигания. Свечи зажигания играют ключевую роль в процессе зажигания. Если они загрязнены или имеют неправильный зазор, это может привести к проблемам с запуском и работой двигателя. Перед установкой зажигания обязательно проверьте состояние свечей и при необходимости замените их.

4. Неправильная установка проводов зажигания. Проводка зажигания должна быть установлена в правильном порядке. Неправильное подключение проводов может привести к сбоям в работе двигателя и даже его поломке. Убедитесь, что провода подключены в соответствии с порядком зажигания цилиндров.

5. Пренебрежение проверкой аккумулятора и системы зарядки. Иногда проблемы с зажиганием могут быть связаны не только с самим зажиганием, но и с недостаточной мощностью аккумулятора или неисправной системой зарядки. Перед началом работы проверьте состояние аккумулятора и убедитесь, что он полностью заряжен.

6. Неправильная установка меток на коленчатом валу. При установке зажигания важно правильно выставить метки на коленчатом валу. Если метки выставлены неверно, это может привести к неправильной работе двигателя. Убедитесь, что метки совпадают с указаниями в руководстве по эксплуатации.

Избегая этих распространенных ошибок, вы сможете правильно установить и выставить зажигание на вашем УАЗ-469, что обеспечит надежную и стабильную работу двигателя. Помните, что тщательная подготовка и внимание к деталям — залог успешного выполнения этой задачи.

Советы по обслуживанию системы зажигания

Система зажигания является одной из ключевых частей двигателя вашего УАЗ-469, и правильное ее обслуживание может значительно продлить срок службы автомобиля и улучшить его производительность. Вот несколько советов, которые помогут вам поддерживать систему зажигания в отличном состоянии.

Регулярная проверка свечей зажигания

Свечи зажигания должны проверяться как минимум раз в 10 000 километров пробега. Обратите внимание на их состояние: если они покрыты нагаром или имеют повреждения, их необходимо заменить. Также важно следить за зазором между электродами, который должен составлять 0,7-0,8 мм. Если зазор больше или меньше, это может привести к неправильной работе двигателя.

Проверка высоковольтных проводов

Высоковольтные провода должны быть в хорошем состоянии, без трещин и повреждений. При наличии видимых дефектов их следует заменить. Также рекомендуется периодически проверять сопротивление проводов с помощью мультиметра. Нормальное значение сопротивления для проводов должно быть в пределах 5-10 кОм на метр длины.

Обслуживание распределителя зажигания

Распределитель зажигания требует регулярной проверки и обслуживания. Убедитесь, что контакты распределителя чистые и не имеют коррозии. Если вы заметили окисление, аккуратно очистите контакты с помощью специальной жидкости для очистки контактов или мелкой наждачной бумаги. Также проверьте состояние крышки распределителя: она не должна иметь трещин или других повреждений.

Проверка катушки зажигания

Катушка зажигания также нуждается в регулярной проверке. Убедитесь, что она не перегревается и не имеет видимых повреждений. Для проверки работоспособности катушки можно использовать мультиметр, измерив сопротивление первичной и вторичной обмоток. Нормальные значения сопротивления должны соответствовать рекомендациям производителя.

Регулировка угла опережения зажигания

Правильная регулировка угла опережения зажигания является важным аспектом обслуживания системы зажигания. Убедитесь, что угол опережения установлен в соответствии с рекомендациями производителя. Для этого можно использовать стробоскоп или специальный угломер. Неправильный угол может привести к снижению мощности двигателя и увеличению расхода топлива.

Замена масла в двигателе

Хотя это не относится непосредственно к системе зажигания, регулярная замена масла в двигателе также влияет на общую работу автомобиля. Загрязненное масло может привести к перегреву двигателя и, как следствие, к проблемам с системой зажигания. Рекомендуется менять масло каждые 5 000-7 000 километров пробега.

Следуя этим советам, вы сможете поддерживать систему зажигания вашего УАЗ-469 в отличном состоянии, что обеспечит надежную работу автомобиля и его долговечность. Не забывайте, что регулярное обслуживание — это залог успешной эксплуатации вашего автомобиля.
