Система зажигания — ключевой элемент работы двигателя грузового автомобиля ГАЗ-53, обеспечивающий надежный запуск и стабильную работу. Правильная установка и регулировка зажигания влияют на мощность и экономичность двигателя, а также помогают избежать серьезных неисправностей и дорогостоящего ремонта. В статье рассмотрим устройство системы зажигания на ГАЗ-53, основные неисправности, с которыми могут столкнуться владельцы, и пошаговую инструкцию по самостоятельной регулировке зажигания, что поможет поддерживать автомобиль в отличном состоянии.

Основные элементы системы

Чтобы понять, как правильно осуществляется регулировка и настройка системы, в первую очередь стоит ознакомиться с ее устройством. Грузовики ГАЗ-53 оборудованы бесконтактной системой зажигания (СЗ).

Эта система является батарейной, так как включает в себя источники тока, а именно:

• аккумулятор (АКБ);
• катушку;
• коммутатор;
• прерыватель-распределитель;
• свечи зажигания;
• резистор;
• выключатель системы зажигания.

Система зажигания грузовика ГАЗ состоит из двух цепей: высоковольтной и низковольтной.

Основные элементы низковольтной цепи следующие:

1. Аккумулятор на 12 вольт.
2. Кабели от аккумулятора с клеммами. Эти кабели многожильные и имеют значительное сечение.
3. Замок, который отвечает за подачу питания на цепь.
4. Бесконтактная система включает в себя прерыватель распределителя зажигания, установленный в трамблере. В случае контактной системы эту функцию выполняет шкив трамблера и контакты. Иногда вместо прерывателя устанавливается датчик Холла.
5. Коммутатор, который обеспечивает стабильную работу силового агрегата.
6. Резистор, необходимый для нормального запуска двигателя и разгрузки работы катушки зажигания ГАЗ при высоких оборотах. Этот элемент предотвращает перегрев катушки.
7. Первичная обмотка.

Что касается вторичной цепи, то она включает в себя следующие компоненты:

• вторичная обмотка;

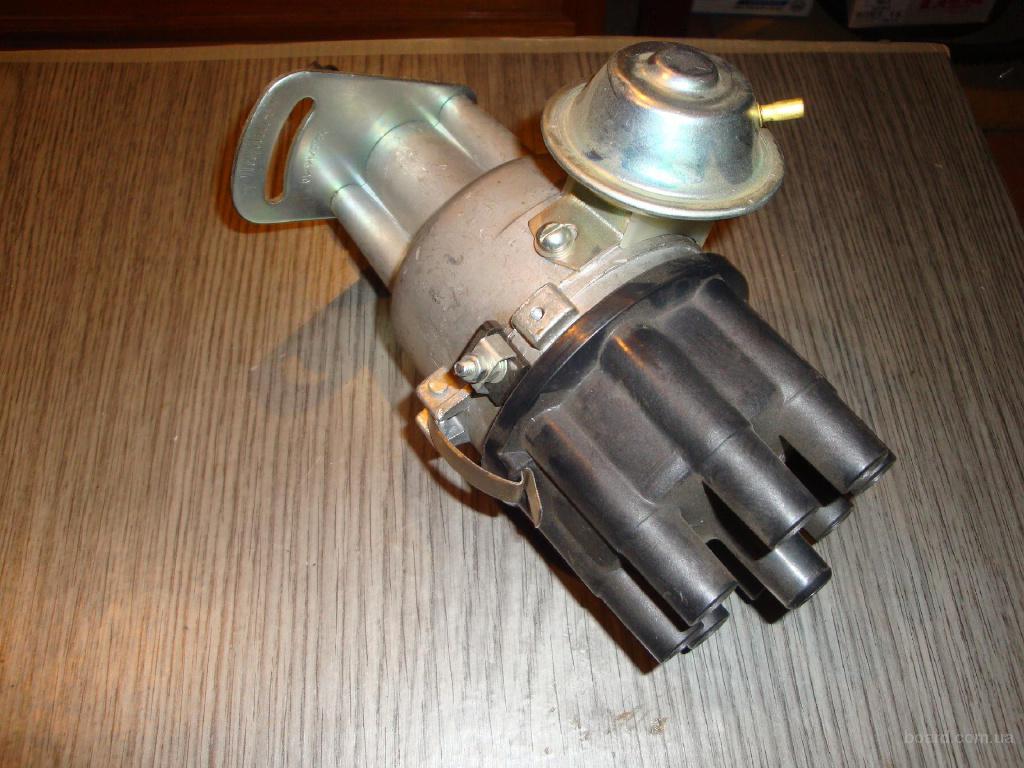

• распределительный элемент, состоящий из шкива, крышки и бегунка;
• провода, передающие сигнал на свечи;
• свечи зажигания.

При включении замка на первичном участке в конструкции прерывателя формируется магнитное поле. Когда вал трамблера вращается, ток в этой цепи прерывается, и созданное поле исчезает. В это время в обмотке вторичной цепи возникает сигнал, который затем распределяется по цилиндрам.

https://youtube.com/watch?v=nzij06nN06g

Поломки системы

Существуют несколько причин, по которым может возникнуть сбой в работе устройства:

1. Неисправности коммутатора, который может либо сломаться, либо перегреваться. Эта проблема часто упоминается водителями в их отзывах. Из-за перегрева искра перестает подаваться, что делает невозможным запуск мотора. Запустить двигатель можно только после того, как коммутатор остынет.

2. Проблемы с высоковольтными проводами. Если кабель неаккуратно установлен в крышке, это может привести к неправильной работе силового агрегата. При осмотре двигателя в темноте можно заметить искры, возникающие из-за пробоя кабеля.

3. Неполадки в работе прерывателя-распределителя, особенно подгорание его крышки. Этот элемент конструкции иногда подгорает в месте установки угля с пружиной. При проверке важно обратить внимание на состояние крышки — наличие трещин и повреждений недопустимо.

4. Еще одной распространенной проблемой является подгорание контактов бегунка на трамблере.

5. Проблемы с диафрагмой вакуумного регулятора — она может пропускать. Это приводит к снижению мощности двигателя, и при резком нажатии на газ машина может начать «захлебываться».

6. Перегрев катушек зажигания. Этот вид неисправности обычно указывает на неисправность самой катушки, иногда это может быть связано с проблемами коммутатора.

7. Выход из строя свечей зажигания.

Интересные факты

Вот несколько интересных фактов о системе зажигания на грузовом автомобиле ГАЗ-53:

1. Механизм зажигания: На ГАЗ-53 используется контактная система зажигания, которая включает в себя распределитель зажигания и катушку. Этот механизм требует регулярной проверки и настройки, так как износ контактов может привести к сбоям в работе двигателя. Правильная установка угла опережения зажигания критически важна для оптимальной работы двигателя и экономии топлива.

2. Регулировка угла опережения: Угол опережения зажигания на ГАЗ-53 обычно устанавливается в диапазоне 5-10 градусов до верхней мертвой точки (ВМТ) для оптимальной работы. Неправильная настройка может привести к детонации или потере мощности, что подчеркивает важность точной регулировки.

3. Проверка искры: Для проверки работоспособности системы зажигания на ГАЗ-53 можно использовать специальный прибор — искровой тестер. Он позволяет визуально оценить качество искры, что является важным показателем состояния системы зажигания. Сильная и стабильная искра свидетельствует о правильной настройке и хорошем состоянии компонентов системы.

Эти факты подчеркивают важность правильной установки и настройки системы зажигания для надежной работы грузового автомобиля ГАЗ-53.

Самостоятельная регулировка

Если зажигание происходит с опозданием, эту проблему можно устранить самостоятельно. Для корректировки привода распределителя важно правильно установить и выставить метки.

Процесс установки привода выглядит следующим образом:

1. В первую очередь необходимо установить поршень первого цилиндра в верхнюю мертвую точку. Для этого коленчатый вал проворачивается до тех пор, пока метки на его шкиве не совпадут с меткой верхней мертвой точки.
2. Затем коленвал нужно продолжать вращать до тех пор, пока метки на шкиве не совпадут с меткой 9 на указателе.
3. Далее следует ослабить винт, фиксирующий верхнюю пластину корректора к прерывателю. Подключите контрольную лампу к клемме прерывателя и массе. Включите зажигание, после чего корпус прерывателя поворачивается против часовой стрелки до тех пор, пока лампа не загорится.
4. Затем затяните винт фиксации прерывателя и установите ротор с крышкой. На участке пластины ротора подключите провод к свече первого цилиндра. Остальные провода подключите к свечам в порядке часовой стрелки, соблюдая последовательность работы цилиндров: первый, пятый, четвертый, второй, шестой, третий, седьмой и восьмой. Проверьте коленвал так, чтобы метка на валу не доходила до центральной метки на указателе ВМТ (автор видео — Наиль Порошин).

Часто случается, что даже после регулировки электронной системы зажигания двигатель продолжает перегреваться. Силовой агрегат теряет мощность, увеличивается расход топлива, могут возникать перебои в работе мотора.

Эту проблему можно решить, отрегулировав угол системы при работающем двигателе:

1. Когда двигатель работает на холостом ходу, доберитесь до винта фиксации трамблера и ослабьте его с помощью гаечного ключа на 10.
2. Затем слегка поверните его против часовой стрелки. После этого зафиксируйте винт.
3. Увеличивая обороты, проверьте, как реагирует двигатель. Если вы услышите детонацию, то есть появление звона, отодвиньте трамблер назад. Практическим способом установите необходимый угол.
4. После этого проверьте работу двигателя во время движения. Если мотор функционирует нормально, можно считать, что регулировка завершена успешно.

Установка зажигания по Лампочке!!!

Видео «Установка привода трамблера на ГАЗ»

Установка привода трамблёра ГАЗ 53 (параллельно оси двигателя)

Инструменты и материалы для установки

Для установки и выставления системы зажигания на грузовом автомобиле ГАЗ-53 потребуется определённый набор инструментов и материалов. Правильная подготовка рабочего места и наличие всех необходимых предметов значительно упростят процесс и повысят его эффективность.

Необходимые инструменты:

• Набор ключей: Для работы с креплениями распределителя зажигания и других элементов системы потребуется набор гаечных ключей, включая ключи на 10, 12 и 13 мм.
• Отвертки: Плоская и крестовая отвертка для снятия и установки различных элементов, таких как крышка распределителя.
• Тестер зажигания: Устройство, позволяющее проверить работоспособность системы зажигания и выявить возможные неисправности.
• Стробоскоп: Для точной настройки угла опережения зажигания, что особенно важно для оптимальной работы двигателя.
• Мультиметр: Для проверки электрических цепей и диагностики состояния проводки и свечей зажигания.
• Плоскогубцы: Для работы с проводами и зажимами, а также для снятия и установки проводов свечей зажигания.
• Ключ для свечей зажигания: Специальный инструмент для удобного извлечения и установки свечей зажигания.

Необходимые материалы:

• Свечи зажигания: Новые свечи, соответствующие спецификациям автомобиля, должны быть установлены для обеспечения надёжного зажигания.
• Проводка зажигания: Проверенные и исправные провода, которые обеспечивают надёжное соединение между распределителем и свечами зажигания.
• Крышка распределителя зажигания: Важно использовать качественную крышку, чтобы избежать утечек тока и обеспечить стабильную работу системы.
• Прокладки: Новые прокладки для крышки распределителя и других соединений, чтобы предотвратить попадание влаги и грязи.
• Смазочные материалы: Для обработки резьбовых соединений и предотвращения коррозии, рекомендуется использовать специальную смазку.

Подготовив все необходимые инструменты и материалы, вы сможете приступить к установке и выставлению системы зажигания на грузовом автомобиле ГАЗ-53. Важно помнить, что тщательная подготовка и использование качественных компонентов обеспечат надёжную и долгосрочную работу системы зажигания, что, в свою очередь, положительно скажется на общей производительности автомобиля.

Проверка и замена свечей зажигания

Свечи зажигания играют ключевую роль в работе двигателя грузового автомобиля ГАЗ-53. Они обеспечивают искровое зажигание топливовоздушной смеси в цилиндрах, что напрямую влияет на мощность, экономичность и надежность работы двигателя. Поэтому регулярная проверка и замена свечей зажигания являются важными этапами обслуживания автомобиля.

Проверка состояния свечей зажигания

Перед тем как приступить к замене свечей, необходимо провести их проверку. Для этого выполните следующие шаги:

1. Отключите аккумулятор, чтобы избежать случайного замыкания.
2. Снимите провода зажигания, аккуратно вынимая их из свечей. Рекомендуется делать это по одному, чтобы не перепутать порядок подключения.
3. С помощью специального ключа для свечей зажигания аккуратно выкрутите свечи из цилиндров.
4. Осмотрите свечи на наличие следов нагара, коррозии или механических повреждений. Нормальное состояние свечи характеризуется светло-коричневым цветом электрода и отсутствием нагара.

Типы неисправностей свечей

Существует несколько распространенных типов неисправностей, которые могут возникнуть со свечами зажигания:

• Нагар: Черный или коричневый налет на электродах может свидетельствовать о неправильной работе двигателя, плохом качестве топлива или неправильной настройке системы зажигания.
• Коррозия: Появление ржавчины или окисления на свечах может указывать на попадание влаги в цилиндры или на проблемы с системой охлаждения.
• Механические повреждения: Трещины или сколы на изоляторе свечи могут привести к короткому замыканию и сбоям в работе двигателя.

Замена свечей зажигания

Если в процессе проверки вы обнаружили неисправности, необходимо заменить свечи. Для этого следуйте следующей инструкции:

1. Приобретите новые свечи зажигания, соответствующие рекомендациям производителя. Для ГАЗ-53 обычно используются свечи типа А17ДВР.
2. Перед установкой новых свечей проверьте зазор между электродами. Он должен составлять 0,6-0,7 мм. Если зазор меньше или больше, отрегулируйте его с помощью специального инструмента.
3. Нанесите немного графитной смазки на резьбу новых свечей для облегчения последующего снятия.
4. Установите свечи в цилиндры, аккуратно закручивая их с помощью ключа. Не переусердствуйте, чтобы не повредить резьбу.
5. Подключите провода зажигания к новым свечам, следуя порядку подключения, чтобы избежать ошибок.

Заключение

Регулярная проверка и замена свечей зажигания на грузовом автомобиле ГАЗ-53 помогут поддерживать двигатель в хорошем состоянии, обеспечивая его надежную работу и экономичность. Не забывайте о важности этих процедур в рамках общего обслуживания автомобиля.

Тестирование работы системы зажигания после установки

После завершения установки системы зажигания на грузовом автомобиле ГАЗ-53 необходимо провести тестирование, чтобы убедиться в правильности всех настроек и работоспособности системы. Этот процесс включает в себя несколько ключевых этапов, которые помогут выявить возможные неисправности и убедиться в надежности работы двигателя.

1. Визуальный осмотр

Перед тем как запускать двигатель, выполните визуальный осмотр всех компонентов системы зажигания. Убедитесь, что:

• Все провода и соединения надежно закреплены и не имеют повреждений.
• Свечи зажигания установлены правильно и не имеют следов коррозии или загрязнений.
• Катушка зажигания и распределитель зажигания находятся в хорошем состоянии и не имеют трещин.

2. Проверка искры

Для проверки искры необходимо выполнить следующие действия:

• Снимите один из проводов от свечи зажигания.
• Поднесите конец провода к металлической части двигателя, оставив зазор в 5-10 мм.
• Запустите двигатель или прокрутите стартер.

При наличии искры она должна быть яркой и четкой. Если искра отсутствует или имеет слабый характер, это может указывать на неисправность в системе зажигания, и необходимо проверить катушку, распределитель и провода.

3. Проверка работы двигателя

После проверки искры можно запустить двигатель. Обратите внимание на следующие моменты:

• Двигатель должен запускаться без затруднений. Если он не запускается, проверьте все подключения и настройки системы зажигания.
• После запуска двигателя проверьте его работу на холостом ходу. Двигатель должен работать ровно, без перебоев и посторонних звуков.
• При увеличении оборотов двигателя он должен реагировать адекватно, без провалов и заеданий.

4. Регулировка угла опережения зажигания

Если двигатель работает нестабильно, возможно, потребуется отрегулировать угол опережения зажигания. Для этого:

• Используйте стробоскоп для проверки угла опережения зажигания.
• Сравните полученные данные с заводскими настройками, указанными в руководстве по эксплуатации.
• При необходимости отрегулируйте угол, поворачивая распределитель зажигания.

5. Проверка на дороге

После всех проверок и регулировок рекомендуется провести тест-драйв автомобиля. Обратите внимание на:

• Ускорение и динамику автомобиля.
• Работу двигателя на разных режимах: при старте, на холостом ходу и на высоких оборотах.
• Отсутствие посторонних звуков и вибраций.

Если все проверки пройдены успешно, система зажигания установлена и настроена правильно, что обеспечит надежную работу двигателя вашего грузового автомобиля ГАЗ-53.
