В статье рассмотрим диагностику и замену датчиков скорости и других контроллеров управления двигателем на автомобилях УАЗ: Патриот, Буханка и Хантер. Правильная работа датчиков, включая датчик положения коленвала (ДПКВ), важна для эффективной работы и надежности двигателя. Предоставим информацию о выявлении неисправностей и пошаговые инструкции по замене, что поможет владельцам УАЗ поддерживать автомобили в исправном состоянии и избегать серьезных поломок.

Описание, проверка и особенности замены контроллеров

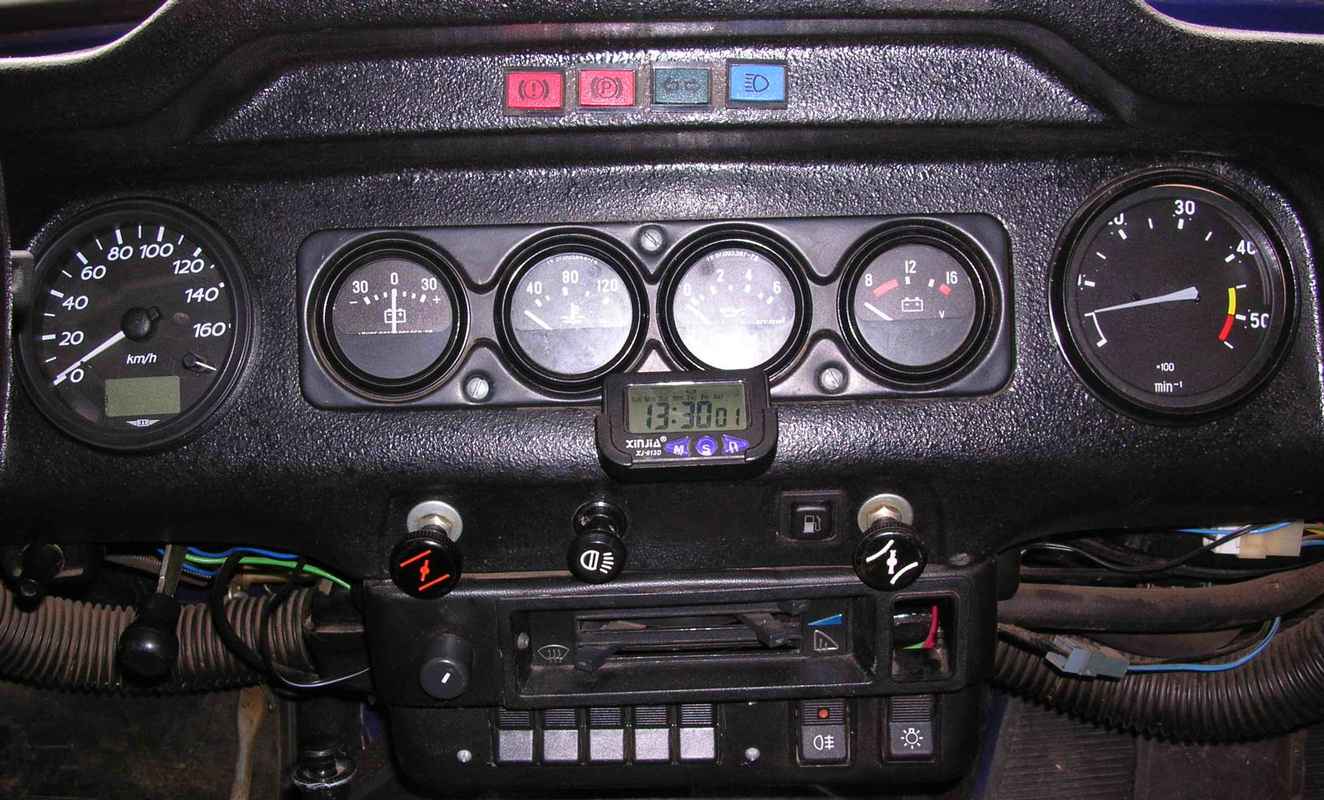

На современных автомобилях УАЗ устанавливается электронный спидометр, который получает информацию от датчика скорости. Более подробно, спидометр измеряет частоту вращения вала контроллера и преобразует эти данные в понятные водителю показания скорости. Количество оборотов вала затем используется для вычисления расстояния, пройденного автомобилем. Принцип работы аналогичен тому, что используется на автомобилях ВАЗ и других моделях с подобными датчиками.

Ранние версии УАЗ Хантер были оборудованы устаревшей моделью спидометра иностранного производства, AP 20.3802. В современных автомобилях устанавливаются модели 85.3802 или 852.3802, которые производятся компанией Автоприбор из Владимира. Эти модели полностью взаимозаменяемы.

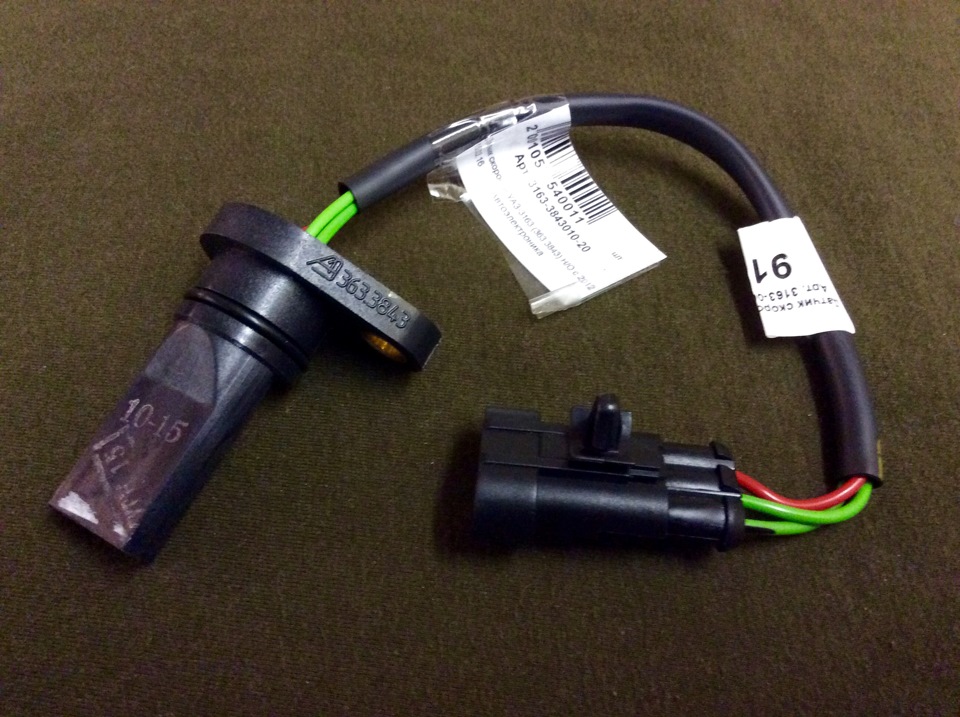

Для спидометров 85.3802 или 852.3802 подходят датчики с номерами 34.3843, 341.3843, 342.3843, 352.3843 и AP 68.3843 RAR.

На изображении выше вы можете увидеть значения трех контактов вывода данного элемента, где:

• вход плюс;
• выходной сигнал;
• вход минус.

Кроме этого контроллера, в автомобилях УАЗ Хантер устанавливаются и другие датчики. Наибольшее значение для функционирования автомобиля имеют датчик положения коленвала (ДПКВ) и трамблер с датчиком Холла.

В представленном ниже видео рассказывается о том, как устранить распространенную причину неисправности спидометра (автор видео — UAZ Вилейка).

Устраняем поломку спидометра

КАК НЕИСПРАВНОСТЬ ДАТЧИКА СКОРОСТИ МОЖЕТ ВЛИЯТЬ НА РАБОТУ ДВИГАТЕЛЯ.

ДПКВ

На автомобилях УАЗ Патриот устанавливаются датчики типа DG-6 0261210113 от компании Bosch или 23.3847. Эти устройства имеют идентичную конструкцию.

Катушка индуктивности с сердечником реагирует на любые изменения магнитного поля вокруг себя. Эти изменения возникают из-за вращения диска синхронизации, оснащенного зубьями. Благодаря этому системы автомобиля получают информацию о вращении коленчатого вала.

Для замены этой детали выполните следующие шаги:

• отключите электрический разъем, который к ней подключен;
• отогните хомуты проводов, идущие к впускной трубе и блоку цилиндров, и аккуратно потяните вниз, чтобы извлечь деталь;
• теперь с помощью ключа на «10» выкрутите датчик из блока цилиндров;
• установите новую деталь в обратном порядке.

При установке обратите внимание на то, что расстояние между сердечником и зубьями синхронизации должно составлять от 1 до 1,5 мм.

Интересные факты

Вот несколько интересных фактов о диагностике и замене датчика скорости и других контроллеров управления двигателем на УАЗ Патриот:

1. Многофункциональность датчика скорости: На УАЗ Патриот датчик скорости не только измеряет скорость автомобиля, но и передает данные на блок управления двигателем (ЭБУ), который использует эту информацию для оптимизации работы двигателя и трансмиссии. Это позволяет улучшить экономию топлива и повысить общую производительность автомобиля.

2. Диагностика через OBD-II: УАЗ Патриот оснащен системой диагностики OBD-II, что позволяет владельцам самостоятельно проводить диагностику с помощью сканера. Это значительно упрощает процесс выявления неисправностей, включая проблемы с датчиком скорости и другими контроллерами, так как ошибки отображаются в виде кодов, которые можно расшифровать.

3. Влияние на систему ABS: Датчик скорости также играет ключевую роль в работе системы антиблокировочной тормозной системы (ABS). Если датчик выходит из строя, это может привести к неправильной работе ABS, что увеличивает риск потери контроля над автомобилем в сложных дорожных условиях. Поэтому важно следить за состоянием датчика и при необходимости производить его замену.

Фотогалерея «Основные регуляторы»

Скорости

Этот компонент находится в нижней части коробки передач. Наиболее удобный доступ к нему можно получить, если поднять автомобиль на яму.

Чтобы заменить контроллер, следуйте этим шагам:

• отключите отрицательную клемму от аккумулятора;
• отжав защелки, аккуратно снимите разъем с проводами с датчика;
• само устройство выкручивается с помощью ключа на «22»;
• новая деталь устанавливается в обратной последовательности.

Обратите внимание на затяжку, так как можно легко повредить резьбу, если слишком сильно затянуть.

Трамблер с датчиком Холла

Датчик Холла играет ключевую роль в системе зажигания современных автомобилей. Он оснащен тремя клеммами: к одной подключается «масса», к другой подается плюс с напряжением 6 В, а третья передает импульсный сигнал на коммутатор. Для замены этого компонента в первую очередь необходимо снять трамблер.

После этого выполните следующие шаги:

• Снимите крышку механизма и совместите метку газораспределительного механизма с меткой на коленвале;
• Запомните положение трамблера и открутите крепежные элементы с помощью гаечного ключа;
• Извлеките вал из трамблера;
• Отсоедините клеммы с проводами, затем открутите датчик;
• Оттяните регулятор, чтобы извлечь датчик;
• Установите новый датчик в обратном порядке по сравнению с демонтажом.

Видео «Как быстро проверить ДПКВ УАЗ Патриот»

В данном видео Михаил Ширшов делится методами быстрого тестирования функционирования ДПКВ.

Как быстро проверить датчик положения коленвала (синхронизации) УАЗ Патриот

Датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости (ДТОЖ) является важным элементом системы управления двигателем автомобиля УАЗ Патриот. Он отвечает за измерение температуры охлаждающей жидкости и передачу этой информации в блок управления двигателем (ЭБУ). Правильная работа ДТОЖ критически важна для обеспечения оптимального функционирования двигателя, так как от его показаний зависит множество параметров, включая время впрыска топлива, угол опережения зажигания и работу системы охлаждения.

При неисправности датчика температуры охлаждающей жидкости могут возникнуть различные проблемы, такие как перегрев двигателя, повышенный расход топлива, нестабильная работа на холостом ходу и даже загорание индикатора «Check Engine» на приборной панели. Поэтому важно уметь диагностировать и при необходимости заменять этот компонент.

Диагностика датчика температуры охлаждающей жидкости

Для диагностики ДТОЖ можно использовать мультиметр или специализированный сканер. Основные шаги диагностики включают:

• Визуальный осмотр: Проверьте состояние проводки и разъемов датчика. Убедитесь, что нет коррозии, повреждений или обрывов.
• Измерение сопротивления: Отключите разъем от датчика и с помощью мультиметра измерьте его сопротивление при различных температурах. Сопротивление должно изменяться в зависимости от температуры охлаждающей жидкости. Например, при температуре 20°C оно должно составлять около 2,5 кОм, а при 100°C — около 0,3 кОм.
• Проверка работы с ЭБУ: Подключите сканер к диагностическому разъему автомобиля и проверьте, отображаются ли данные о температуре охлаждающей жидкости. Если показания не соответствуют реальным, это может указывать на неисправность датчика.

Замена датчика температуры охлаждающей жидкости

Если диагностика показала, что ДТОЖ неисправен, его необходимо заменить. Процесс замены включает следующие шаги:

1. Подготовка: Отключите аккумулятор, чтобы избежать короткого замыкания. Также рекомендуется слить охлаждающую жидкость, чтобы избежать протечек.
2. Доступ к датчику: Найдите датчик температуры охлаждающей жидкости. Он обычно расположен в головке блока цилиндров или в патрубке системы охлаждения.
3. Снятие старого датчика: Отсоедините разъем от датчика и аккуратно выкрутите его с помощью ключа или трещотки. Будьте осторожны, чтобы не повредить резьбу.
4. Установка нового датчика: Установите новый датчик, предварительно смазав резьбу специальной герметизирующей пастой. Закрутите его до упора, но не переусердствуйте, чтобы не повредить резьбу.
5. Подключение разъема: Подключите разъем к новому датчику и убедитесь, что он надежно зафиксирован.
6. Заполнение системы охлаждения: Залейте охлаждающую жидкость в систему и проверьте на наличие утечек.
7. Тестирование: Подключите аккумулятор и запустите двигатель. Убедитесь, что индикатор «Check Engine» не горит, а показания температуры охлаждающей жидкости отображаются корректно.

Следуя этим шагам, вы сможете успешно диагностировать и заменить датчик температуры охлаждающей жидкости на УАЗ Патриот, что поможет поддерживать двигатель в исправном состоянии и избежать серьезных поломок в будущем.

Датчик массового расхода воздуха

Датчик массового расхода воздуха (ДМРВ) является одним из ключевых элементов системы управления двигателем на УАЗ Патриот. Он отвечает за измерение объема воздуха, поступающего в двигатель, что позволяет ЭБУ (электронному блоку управления) корректно рассчитывать необходимое количество топлива для оптимального сгорания. Неправильная работа ДМРВ может привести к ухудшению динамических характеристик автомобиля, увеличению расхода топлива и повышению токсичности выхлопных газов.

Основные признаки неисправности датчика массового расхода воздуха включают:

• Проблемы с запуском двигателя;
• Нестабильная работа на холостом ходу;
• Потеря мощности при ускорении;
• Увеличение расхода топлива;
• Загоревшийся индикатор «Check Engine».

Для диагностики ДМРВ на УАЗ Патриот необходимо использовать мультиметр и сканер OBD-II. Сначала следует проверить напряжение на выходе датчика при включенном зажигании. Нормальное значение должно находиться в пределах 0.5-4.5 В в зависимости от нагрузки на двигатель. Если значения выходят за пределы нормы, это может указывать на неисправность датчика или его подключения.

Также стоит проверить сопротивление датчика. Для этого необходимо отключить разъем и измерить сопротивление между выводами. Нормальные значения должны соответствовать спецификациям производителя. Если сопротивление значительно отличается, датчик подлежит замене.

При замене ДМРВ на УАЗ Патриот важно учитывать несколько моментов:

• Выбор качественного аналога или оригинального запчасти, чтобы избежать повторных поломок;
• Тщательная очистка места установки перед установкой нового датчика;
• Проверка герметичности соединений после замены, чтобы избежать попадания постороннего воздуха в систему;
• Сброс ошибок в ЭБУ после установки нового датчика для корректной работы системы управления двигателем.

После замены ДМРВ рекомендуется провести тест-драйв автомобиля, чтобы убедиться в исправности работы двигателя и отсутствии ошибок в системе. В случае возникновения проблем следует повторно провести диагностику и проверить другие элементы системы управления двигателем.

Ошибки диагностики и их устранение

При диагностике датчика скорости и других контроллеров управления двигателем на УАЗ Патриот могут возникать различные ошибки, которые могут привести к неправильной работе автомобиля. Важно понимать, как правильно интерпретировать эти ошибки и какие шаги предпринять для их устранения.

Одной из наиболее распространенных ошибок является ошибка, связанная с неправильными показаниями датчика скорости. Это может проявляться в виде нестабильной работы спидометра, его полного отсутствия или же в виде резких скачков показаний. Причиной таких проблем может быть как сам датчик, так и его соединения с проводкой. Для начала необходимо провести визуальный осмотр проводки на наличие повреждений, коррозии или обрывов. Если визуально все в порядке, следует проверить напряжение на выходе датчика с помощью мультиметра.

Если напряжение отсутствует или находится вне допустимых значений, это может указывать на неисправность самого датчика. В этом случае рекомендуется его заменить. При установке нового датчика важно следить за правильностью его подключения и герметичностью соединений, чтобы избежать повторных проблем.

Еще одной распространенной ошибкой является ошибка в работе контроллера управления двигателем. Это может проявляться в виде потери мощности, нестабильной работы двигателя или увеличенного расхода топлива. Для диагностики необходимо подключить сканер к диагностическому разъему автомобиля и считать коды ошибок. На основании полученных данных можно определить, какой именно контроллер вызывает проблемы.

Если ошибка связана с контроллером, то первым шагом будет проверка его подключения и состояния проводки. Часто причиной неисправности могут быть окисленные контакты или поврежденные провода. Если все соединения в порядке, но ошибка продолжает появляться, возможно, потребуется перепрошивка контроллера или его замена.

Важно помнить, что некоторые ошибки могут быть временными и возникать из-за внешних факторов, таких как перепады температуры или влажности. В таких случаях рекомендуется провести сброс ошибок и повторную диагностику через некоторое время. Если ошибка не исчезает, следует продолжать искать причину неисправности.

Также стоит обратить внимание на регулярное техническое обслуживание автомобиля, которое включает в себя проверку всех датчиков и контроллеров. Это поможет предотвратить возникновение ошибок и продлить срок службы автомобиля.

В заключение, диагностика и устранение ошибок, связанных с датчиком скорости и контроллерами управления двигателем на УАЗ Патриот, требует внимательности и системного подхода. Следуя описанным рекомендациям, можно эффективно выявлять и устранять неисправности, обеспечивая надежную работу автомобиля.
