Подключение усилителя в автомобиль улучшает качество звука и создает комфортную акустическую атмосферу. В статье рассмотрим, как установить усилитель к автомобильной магнитоле самостоятельно, какие инструменты и материалы понадобятся, а также на что обратить внимание при выборе места для установки. Инструкция будет полезна как новичкам, так и опытным автолюбителям, стремящимся улучшить звучание аудиосистемы.

Подготовка к установке

Если вы не уверены, как правильно установить и подключить усилитель в автомобиле, стоит обратить внимание на некоторые важные аспекты. Устанавливать сабвуфер в произвольное место, лишь бы вам было удобно, не является оптимальным решением. Для достижения наилучшего качества звука необходимо учесть ряд факторов, о которых мы расскажем далее.

Выбор места под усилитель

Перед тем как приступить к установке, важно выбрать подходящее место. Локация установки влияет на длину проводов, необходимых для подключения устройства к колонкам. Если вы решили разместить сабвуфер в багажнике, учтите, что вам понадобятся провода для подключения как к магнитоле, так и к динамикам. Обычно это около 5 метров для мультимедийной системы и примерно 3-5 метров для каждой колонки. Этот расчет следует произвести тщательно, так как кабели будут укладываться в обшивке, а значит, не по прямой линии.

При выборе места для установки устройства помните, что сабвуфер выделяет значительное количество тепла. Чтобы обеспечить правильную работу устройства, выберите место с хорошей циркуляцией воздуха. Никогда не устанавливайте сабвуфер боком или вверх ногами, и не накрывайте его вещами или ковриками. Если вы планируете установить усилитель под водительским сиденьем, это поможет сэкономить на проводах, ведь чем короче будет кабель, тем лучше будет качество звука. Длинные провода могут привести к потере части сигнала.

Если вы решили установить два усилителя с линейными выходами, один из них можно разместить спереди и подключить к колонкам, а второй — сзади для подключения к сабвуферу.

Существует множество способов правильной установки устройства с линейным выходом и его подключения к автомобилю. Рассмотрим несколько из них:

1. Установка в передней части салона, в центре. Этот вариант является оптимальным для усилителя с одним или двумя линейными выходами. Он обеспечивает отличное соединение с динамиками, что позволяет расширить диапазон переходной частоты. Если у вас малый автомобиль с ограниченным пространством спереди, этот вариант может быть невозможен. Он подходит для микроавтобусов или внедорожников, но сабвуфер должен соответствовать размерам.

2. Установка в багажном отделении с направлением динамика вперед. Если у вас два усилителя с линейными выходами, один можно установить спереди, а второй — таким образом. Вам потребуется больше проводов для реализации этого проекта, но устройство будет находиться сзади и не займет место в салоне.

3. Установка усилителя с линейным выходом на задней полке будет актуальна для автомобилей в кузове купе или седан. Задняя полка должна быть прочной и способной выдерживать значительные нагрузки.

4. Под водительским или пассажирским сиденьем — еще один вариант установки компонента в автомобиле и подключения к штатной магнитоле. Это позволит вам легко демонтировать устройство при необходимости и проверить его работоспособность. Если устройство установлено спереди, его можно подключить к штатной магнитоле и двум динамикам. Это потребует меньше проводов, что является правильным решением, так как короткие провода обеспечивают лучшее качество звука.

Установка усилителя в Lancer X (как подключить усилитель)

Интересные факты

Вот несколько интересных фактов о подключении усилителя в автомобиль своими руками:

1. Правильный выбор проводов: Для подключения усилителя важно использовать качественные провода, соответствующие мощности устройства. Неправильный выбор сечения провода может привести к перегреву и даже возгоранию. Например, для усилителей мощностью до 500 Вт обычно используют провод сечением 8 AWG, а для более мощных — 4 AWG или даже 2 AWG.

2. Заземление: Одной из ключевых тонкостей является правильное заземление усилителя. Неправильное заземление может вызвать шумы и помехи в звуковой системе. Лучше всего заземлять усилитель на кузов автомобиля в месте, где нет краски и ржавчины, чтобы обеспечить надежный контакт.

3. Фильтрация и настройка: Многие современные усилители имеют встроенные фильтры, которые позволяют настраивать частотный диапазон. Это позволяет избежать искажений звука и улучшить качество воспроизведения. Настройка фильтров может значительно повлиять на звучание системы, и важно уделить этому внимание при установке.

Провода для подключения

Установка усилителя и его подключение к штатной автомагнитоле, а также к двум или четырем динамикам требует использования специализированных проводов. Процесс достаточно прост: достаточно посетить магазин и приобрести готовый набор кабелей для монтажа. Если вы выберете провода, произведенные в Китае, учтите, что качество звука может оказаться ниже, однако это будет оптимальным вариантом для тех, кто впервые занимается этой процедурой. Если же вы стремитесь к высокому качеству звука от двух или четырех колонок, лучше всего приобрести кабели отдельно.

Не существует строгих правил для установки устройства в автомобиле, но рекомендуется использовать медные многожильные провода. Обратите внимание, что обычные одножильные провода не подойдут, выбирайте только многожильные кабели. Если вы впервые выполняете монтаж, рекомендуем приобрести провода марки ПВС, которые можно найти в специализированных магазинах. Для передних и задних динамиков подойдут провода ПВС 22,5, для твиттеров — 21,5, а если вы планируете установить сабвуфер, выбирайте кабель с маркировкой 2*4. Важно учитывать длину кабеля и мощность динамиков: чем длиннее провод, тем он должен быть толще.

Аналогично решается вопрос подключения силовых кабелей для усилителя, то есть к плюсовому и минусовому контактам. Автолюбители утверждают, что для простого звучания без эффектов подойдут обычные кабели — один подключается к проводу, питающему штатную магнитолу, а другой — к кузову автомобиля, то есть к массе. Однако мы не рекомендуем этот способ, так как при работе мультимедийной системы могут возникнуть потери, что негативно скажется на качестве звука.

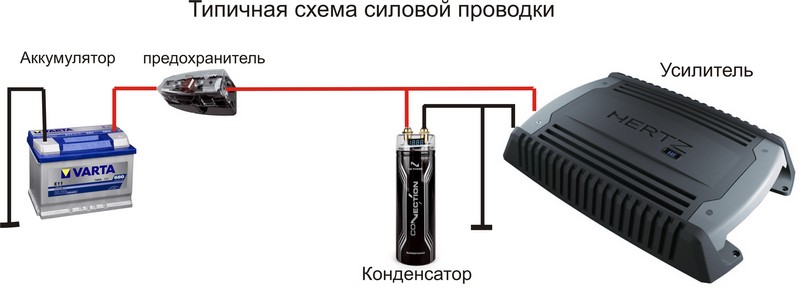

Наилучший вариант — это подключение силовых кабелей от устройства напрямую к аккумулятору автомобиля, для чего используется самый толстый провод. В настоящее время многие автомобилисты выбирают кабели бренда КГ с толщиной 25-35. Не забудьте, что плюсовой кабель должен быть подключен через предохранитель, номинал которого выбирается в соответствии с предохранителем, установленным на усилителе.

Что касается дополнительного предохранителя, его желательно устанавливать на расстоянии не более 0,3 м от аккумулятора. Не имеет значения, где будет размещено устройство — на полке, под сиденьем или в другом месте — для подключения питающего кабеля используйте одножильный провод, который не повлияет на качество звука.

Если вы не хотите приобретать кабели типа ПВС или КГ, можно рассмотреть специальные акустические элементы. Их качество, по сравнению с многожильными проводами, значительно ниже, но они подойдут для установки простой акустики в автомобиле. Если вы решили выбрать установочные комплекты для автомагнитолы, лучше отдать предпочтение комплекту с более толстыми проводами. Это улучшит качество звучания и позволит подключить два усилителя. Для этого можно использовать силовые кабели сечением не менее 21 мм², а длина должна составлять не более 5 метров, при этом минус и плюс должны иметь одинаковое сечение.

Отдельно стоит упомянуть межблочные кабели. Если вы приобрели полный комплект для подключения, эти провода обычно идут в комплекте. Конечно, они будут работать, но качество звука оставляет желать лучшего. Для достижения хорошего звучания межблочные кабели лучше покупать отдельно. Провода от брендов Чернов и DAXX пользуются популярностью у потребителей благодаря высокому качеству звучания при их использовании. Помните, что именно межблочные кабели определяют общее качество звука.

https://youtube.com/watch?v=pLv-V9FUraM

Как подключить автомобильный усилитель

Подключение своими руками

Если вы планируете самостоятельно подключить усилитель к автомагнитоле, следуйте инструкциям по монтажу. Не имеет значения, где именно будет размещено устройство — под сиденьем автомобиля, рядом с ним или на задней полке. Главное — соблюдать последовательность действий.

Инструменты и материалы

Для выполнения задачи вам понадобятся:

• провода;
• отвертка;
• канцелярский нож.

Алгоритм действий

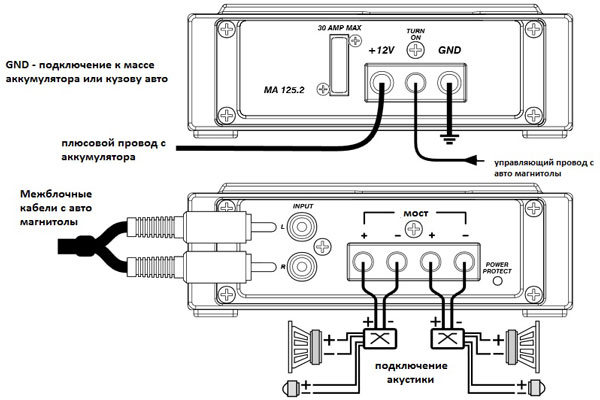

1. Первым делом необходимо подключить межблочные кабели от автомагнитолы к устройству. Если ваш усилитель четырехканальный, вам понадобятся две пары проводов, а для двухканального устройства будет достаточно одной пары.

2. Далее следует установить силовые кабели к прибору, включая плюсовые и минусовые провода. Наилучший вариант — подключить их напрямую к клеммам аккумулятора. Чтобы упростить процесс, минусовой кабель можно прикрепить к кузову автомобиля, так как его корпус служит массой, и вам не придется тянуть провод к аккумулятору. Управляющий кабель подключается непосредственно к автомагнитоле без каких-либо сложностей.

3. Если усилитель устанавливается в багажное отделение, укладка кабелей должна производиться в местах, где уже находится другая проводка. Современные автомобили часто имеют специальные каналы для электропроводки, что позволяет защитить кабели от внешних воздействий.

4. Обратите внимание на подключение кабелей. Для обеспечения качественного звучания и минимизации потерь сигнала рекомендуется использовать акустические клеммы. Важно, чтобы контакт между кабелями был надежным. Если нет возможности приобрести такие клеммы, можно подключить провода и без них. Установка конденсатора не является обязательной, но его стоит подключить, если используемые провода низкого качества и их соединение ненадежно.

5. Последним этапом будет прокладка акустической проводки от устройства к динамикам автомобиля или сабвуферу. Если вы перепутаете полярность проводов, это не приведет к серьезным проблемам. После установки устройства прослушайте, как звучат динамики; если звук искажён и присутствуют шумы, стоит поменять полярность. Важно обеспечить надежный контакт всех элементов акустической системы, чтобы провода не отсоединялись из-за вибраций.

Заключение

Вы ознакомились с этапами установки усилителя и его подключением к автомобильной магнитоле. Чтобы избежать проблем в будущем, важно использовать качественные кабели для монтажа. Стремление автолюбителей сэкономить на установке часто приводит к необходимости повторной укладки проводов.

Проводка для акустической системы не должна располагаться рядом с проводами питания. В результате взаимодействия импульсов силовые кабели могут издавать звуки, напоминающие сирену. Проводка для питания и аудиосистемы должна прокладываться по разным сторонам автомобиля. Процесс установки усилителя считается завершенным только после подключения проводки. После выполнения всех шагов обязательно проверьте работоспособность устройства.

Видео «Монтаж усилителя на автомобиль своими руками»

https://youtube.com/watch?v=vBpwXG5wHvA

Настройка усилителя

После того как усилитель установлен и подключен, следующим шагом является его настройка. Правильная настройка усилителя позволяет добиться оптимального звучания и предотвратить повреждение как самого устройства, так и акустической системы автомобиля.

Первым делом необходимо убедиться, что все соединения выполнены корректно. Проверьте, что кабели питания, заземления и сигнальные провода надежно подключены. После этого можно переходить к настройке.

1. Уровень входного сигнала: Начните с установки уровня входного сигнала (gain) на минимальное значение. Включите автомобильную аудиосистему и постепенно увеличивайте уровень громкости. Убедитесь, что звук не искажается. Если искажения появляются, уменьшите уровень входного сигнала до тех пор, пока звук не станет чистым.

2. Настройка фильтров: Большинство усилителей имеют встроенные фильтры, которые позволяют отсеивать ненужные частоты. Если вы используете усилитель для сабвуфера, настройте низкочастотный фильтр (LPF) на значение около 80-120 Гц. Это позволит сабвуферу воспроизводить только низкие частоты, что улучшит качество звука. Для компонентов или коаксиальных динамиков настройте высокочастотный фильтр (HPF) на значение около 80-100 Гц, чтобы избежать искажений на высоких частотах.

3. Настройка эквалайзера: Если ваш усилитель или головное устройство имеет эквалайзер, настройте его в соответствии с вашими предпочтениями. Эквалайзер позволяет подстраивать звучание под ваши музыкальные предпочтения и акустические особенности автомобиля. Начните с нейтральных настроек и постепенно подстраивайте частоты, которые вам нравятся.

4. Тестирование звука: После всех настроек проведите тестирование звука. Включите различные треки, чтобы оценить качество звучания. Обратите внимание на баланс между басами, средними и высокими частотами. Если что-то не устраивает, вернитесь к настройкам и внесите необходимые коррективы.

5. Проверка температуры усилителя: Во время тестирования следите за температурой усилителя. Если он становится слишком горячим, это может указывать на неправильную настройку или перегрузку. В таком случае уменьшите уровень входного сигнала или проверьте качество подключения.

6. Финальная проверка: После завершения всех настроек и тестирования, проведите финальную проверку. Убедитесь, что все соединения надежны, а звук соответствует вашим ожиданиям. Если вы удовлетворены результатом, можно наслаждаться качественным звуком в вашем автомобиле.

Настройка усилителя — это важный этап, который требует внимания и терпения. Правильная настройка не только улучшает качество звука, но и продлевает срок службы вашего оборудования.

Проверка системы после установки

После завершения установки усилителя в автомобиль, крайне важно провести тщательную проверку всей аудиосистемы. Это позволит убедиться в правильности подключения и отсутствии возможных неисправностей. Следуйте приведенным ниже шагам для проверки системы.

1. Визуальный осмотр

Первым делом выполните визуальный осмотр всех соединений. Убедитесь, что:

• Кабели питания надежно подключены к аккумулятору и усилителю.
• Заземляющий провод правильно зафиксирован и не имеет коррозии.
• Аудиокабели не повреждены и не имеют перегибов.
• Все соединения надежно зафиксированы и не имеют свободных контактов.

2. Проверка питания

Перед включением системы проверьте наличие напряжения на усилителе. Для этого используйте мультиметр:

• Установите мультиметр в режим измерения постоянного напряжения.
• Подключите щупы к клеммам питания усилителя.
• Убедитесь, что напряжение соответствует заявленным характеристикам (обычно это 12-14 В).

3. Включение системы

После проверки питания можно включить аудиосистему. Убедитесь, что:

• Усилитель включается без посторонних шумов и щелчков.
• Светодиоды на усилителе (если они есть) горят в соответствии с инструкцией.

4. Проверка звука

Теперь перейдите к проверке качества звука. Включите музыку на среднем уровне громкости и выполните следующие действия:

• Проверьте, нет ли искажений или шумов при воспроизведении.
• Убедитесь, что звук равномерно распределен по всем динамикам.
• Проверьте работу сабвуфера (если он подключен) на низких частотах.

5. Настройка эквалайзера

После проверки звука рекомендуется настроить эквалайзер для достижения наилучшего звучания. Обратите внимание на следующие параметры:

• Регулировка низких, средних и высоких частот.
• Настройка баланса между левым и правым каналами.
• Установка уровня громкости в зависимости от предпочтений.

6. Финальная проверка

После всех проверок и настроек проведите финальную проверку системы. Прокатитесь на автомобиле и послушайте, как звучит музыка на разных уровнях громкости и при различных условиях (например, на высоких скоростях или на неровной дороге). Это поможет выявить возможные проблемы, которые могут возникнуть в процессе эксплуатации.

Следуя этим шагам, вы сможете убедиться в правильности установки усилителя и наслаждаться качественным звуком в вашем автомобиле.

Советы по уходу за усилителем

Усилитель – это важный компонент автомобильной аудиосистемы, который значительно улучшает качество звука. Однако, чтобы он служил долго и работал эффективно, необходимо правильно за ним ухаживать. Вот несколько советов, которые помогут вам сохранить ваш усилитель в отличном состоянии.

1. Правильная установка

Первое, на что стоит обратить внимание, – это правильная установка усилителя. Убедитесь, что он установлен в хорошо вентилируемом месте, чтобы избежать перегрева. Избегайте установки в местах, где усилитель может подвергаться воздействию влаги или пыли. Если возможно, используйте специальные монтажные кронштейны для надежной фиксации.

2. Регулярная проверка соединений

Периодически проверяйте все соединения, включая кабели питания, заземления и аудиосигнала. Со временем соединения могут ослабевать, что может привести к ухудшению качества звука или даже к поломке устройства. Убедитесь, что все контакты чистые и надежно зафиксированы.

3. Очистка устройства

Регулярно очищайте корпус усилителя от пыли и грязи. Используйте мягкую ткань или щетку, чтобы не повредить поверхность. Избегайте использования агрессивных химических средств, которые могут повредить отделку. Также следите за вентиляционными отверстиями – они должны быть свободны от загрязнений для обеспечения нормального теплоотведения.

4. Контроль температуры

Перегрев – одна из основных причин выхода усилителей из строя. Убедитесь, что усилитель не перегревается во время работы. Если вы заметили, что он становится слишком горячим, проверьте, достаточно ли он вентилируется, и не превышает ли его мощность допустимые параметры для вашей аудиосистемы.

5. Защита от короткого замыкания

Короткие замыкания могут привести к серьезным повреждениям усилителя. Убедитесь, что все провода правильно изолированы и не соприкасаются друг с другом. Используйте предохранители, чтобы защитить усилитель от возможных перегрузок и коротких замыканий.

6. Регулярная диагностика

Проводите регулярную диагностику работы усилителя. Если вы заметили какие-либо изменения в качестве звука, такие как искажения или потеря мощности, это может быть признаком неисправности. В таком случае лучше обратиться к специалисту для диагностики и ремонта.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы вашего усилителя и обеспечить качественное звучание вашей автомобильной аудиосистемы. Уход за усилителем – это не только забота о его состоянии, но и залог вашего удовольствия от прослушивания музыки в автомобиле.
