Модуль зажигания ВАЗ 2114 обеспечивает правильное зажигание топливовоздушной смеси. Его неисправности могут привести к снижению мощности, увеличению расхода топлива и поломке двигателя. В статье рассмотрим признаки неисправности модуля, а также пошаговые инструкции по диагностике с помощью мультиметра, снятию и замене. Эти знания помогут вам самостоятельно решить проблему и сэкономить на ремонте, что будет полезно каждому владельцу ВАЗ 2114.

Возможные причины выхода из строя модуля зажигания

Перед тем как приступать к ремонту ключевой детали, важно понять природу проблемы. Для этого пользователю следует быть осведомленным о симптомах неисправности и возможных причинах поломки.

Основные причины поломки устройства

Причины возникновения неисправностей:

1. В системе зажигания могут использоваться свечи, которые не соответствуют характеристикам автомобиля. У них может быть неправильный зазор, установленный производителем. Кроме того, свечи могут быть неисправными или загрязненными, что можно выявить с помощью визуального осмотра. Если на них обнаружены следы нагара, их следует очистить.
2. Проблемы в работе магнитного зажигания могут возникать из-за частых проверок искры. Во время диагностики на устройство оказывается значительная нагрузка. Если такие проверки проводятся слишком часто, это может привести к поломке или неправильной работе оборудования.
3. В модели ВАЗ 2114 устройство может функционировать при отключенных высоковольтных кабелях, что также может вызвать его неисправность. Кабели могут быть повреждены, что негативно сказывается на работе двигателя в целом.
4. Устройство подвергается воздействию сильных вибраций. Это может быть связано с ненадежной фиксацией модуля в его посадочном месте. В результате вибраций может произойти повреждение заводской пайки внутри устройства, что приведет к его неправильной работе.
5. Внутри штекера с низковольтными проводами может быть нарушен контакт.
6. Первоначальное использование некачественного устройства или модуля с заводским браком. Исправить такой дефект можно только заменой механизма, так как ремонт в данном случае нецелесообразен.
7. Проникновение влаги внутрь корпуса. Хотя такая ситуация маловероятна, воздействие жидкости на устройство может привести к короткому замыканию и его поломке.

Интересные факты

Вот несколько интересных фактов о модуле зажигания ВАЗ 2114 и его проверке:

1. Принцип работы модуля зажигания: Модуль зажигания ВАЗ 2114 отвечает за создание искры в свечах зажигания, что необходимо для воспламенения топливно-воздушной смеси в цилиндрах двигателя. Он управляется ЭБУ (электронным блоком управления), который определяет момент зажигания в зависимости от различных параметров, таких как обороты двигателя и нагрузка.

2. Типичные симптомы неисправности: Если модуль зажигания выходит из строя, это может проявляться в виде затрудненного запуска двигателя, нестабильной работы на холостом ходу, потери мощности и увеличенного расхода топлива. В некоторых случаях может возникнуть и «чек» на приборной панели, указывающий на проблемы в системе зажигания.

3. Проверка модуля зажигания: Для проверки модуля зажигания можно использовать мультиметр. Необходимо измерить сопротивление обмоток модуля и сравнить его с заводскими значениями. Также можно проверить наличие искры на свечах зажигания, что поможет определить, работает ли модуль. Замена модуля может быть выполнена самостоятельно, но важно следовать инструкции и соблюдать меры предосторожности, чтобы избежать повреждения других компонентов системы зажигания.

Признаки нарушения работы катушки

Основные признаки неисправности модуля зажигания ВАЗ 2114:

1. Затруднения при запуске двигателя. Если искра на свече или нескольких свечах отсутствует, это может привести к проблемам с запуском мотора.
2. Нестабильные обороты двигателя на холостом ходу или во время стоянки с работающим ДВС. Изменения в оборотах происходят независимо от нажатия на педаль акселератора и других факторов, что создает ощущение произвольности.
3. Провалы в мощности двигателя. Это особенно заметно при движении в гору или резком ускорении, а также может проявляться на ровной дороге.
4. Отказ нескольких цилиндров. Обычно цилиндры работают парами, поэтому могут выйти из строя элементы 1-4 или 2-3. О неисправности цилиндров может свидетельствовать «троение» двигателя.
5. На панели приборов загорелся индикатор «Check Engine».

При неисправности модуля зажигания возникнут проблемы не только с работой двигателя, но и с его запуском.

Канал «Простое мнение» на примере автомобиля Лада Приора подробно объяснил симптомы, которые могут возникнуть при неисправности модулей зажигания.

Признаки неисправности катушек зажигания на Приоре (21126 16 клп)

Как проверить неисправность модуля зажигания ВАЗ 2114 своими силами?

Самый легкий способ проверить устройство без его демонтажа заключается в диагностике во время нестабильной работы двигателя. Когда мотор начинает функционировать неравномерно, следует поочередно отключать коннекторы от каждой части модуля. При отключении разъема от работающего устройства работа двигателя изменится: появятся провалы, а нестабильность работы усилится. Если же отключить неисправный элемент модуля зажигания, мотор продолжит работать так же.

Существует еще один простой метод диагностики, который включает в себя следующие шаги:

1. Для выполнения проверки потребуется помощник. Сначала необходимо извлечь свечу из ее посадочного места и отключить высоковольтный кабель от устройства.
2. Затем отсоединенный провод соединяется со свечой, которая прижимается к корпусу двигателя.
3. Далее запускается мотор, и нужно убедиться в наличии искры на свече. Если искра есть, между свечой и корпусом двигателя появится синий огонек, который будет сопровождаться треском. Если искры нет, то необходимо проверить свечи, высоковольтный кабель и модуль.

Если у вас нет специального оборудования, диагностику модуля зажигания можно провести с помощью контрольного светового индикатора на 12 вольт. Один провод от лампы подключается к контакту разъема А, а второй — к массе для заземления. Помощник должен завести двигатель или прокрутить стартер. Если лампочка при этом мигает, значит, устройство исправно. Аналогичные действия следует выполнить с другим контактом.

О самостоятельной диагностике модулей зажигания и других элементов системы можно узнать из канала «Дневник Автоэлектрика».

Как проверить модуль зажигания, катушку зажигания и бронепровода?!

Проверка блока зажигания мультиметром

Диагностика осуществляется в следующем порядке:

1. Запустите двигатель автомобиля.
2. Установите переключатель тестера в режим измерения постоянного тока, выбрав предел до десятков вольт.
3. Один из контактов мультиметра подключите к разъему D на катушке, а другой — к заземлению. В качестве заземления можно использовать кузов автомобиля или блок цилиндров. Если питание присутствует, на дисплее тестера отобразится значение в 12 вольт.
4. Далее переключите тестер в режим омметра, установив диапазон до десятков Ом.
5. Один контакт прибора подключите к выходу С, а второй — к заземлению. Если устройство функционирует корректно, проверка покажет значение менее 1 Ома.
6. На следующем этапе переключите тестер в режим вольтметра, установив диапазон до десятков вольт.
7. Один из контактов подключите к выходу с маркировкой В, а второй — к массе.
8. Если диагностика показывает напряжение менее 0,3 вольт, это свидетельствует о том, что устройство работает исправно. Это указывает на корректное прохождение сигнала от контроллера Холла. В завершение можно провести аналогичную проверку с разъемом А. Результаты должны быть сопоставимыми.

Прямая проверка вторичных катушек на наличие пробоя

Для проверки вторичных элементов МЗ на наличие пробоя также понадобится тестер:

1. Необходимо отключить все соединенные провода от разъемов устройства.
2. Установите диагностическое оборудование в режим омметра, с диапазоном значений до десятков Ом.
3. Подключите контактные щупы тестера поочередно к парным разъемам модуля, например, ко второму и третьему, а также к первому и четвертому.
4. Если результаты диагностики совпадают, это свидетельствует о работоспособности всех обмоток. Сопротивление должно составлять примерно 5,4 кОм. Если значения выше, это указывает на внутренний обрыв устройства. При более низких показателях можно сделать вывод о наличии пробоя.

Игорь Белов поделился полезными методами диагностики МЗ в условиях гаража.

https://youtube.com/watch?v=4wHGBUx6x3M

При каких неисправностях есть возможность отремонтировать устройство?

Из-за конструкции модуля зажигания, который включает в себя две катушки, его ремонт представляет собой определенные трудности. Если возникает обрыв, пробой или оплавление витков, наиболее эффективным решением будет замена устройства. Это относится ко всем повреждениям, которые могут возникнуть внутри катушек. Единственный способ устранить проблему без замены устройства — это восстановление поврежденной спайки.

Процесс ремонта модуля зажигания

Процесс ремонта начинается с подготовки необходимых инструментов и материалов:

• набор торцевых ключей (размеры 10, 13 и 17);
• шестигранный ключ на 5;
• отвертка с плоским лезвием;
• паяльник с алюминием и флюсом;
• лак для ногтей;
• многожильные провода.

Восстановление работы модуля зажигания осуществляется следующим образом:

1. Включите зажигание, запустите двигатель. Затем аккуратно проверьте контактные элементы на модуле, чтобы убедиться в их неисправности.
2. Остановите двигатель и снимите модуль.
3. Очистите корпус устройства от пыли. Для этого откройте корпус, поддев его отверткой. Внутри вы найдете плату, с которой необходимо удалить силиконовую пленку.
4. Удалите алюминий с высоковольтных контактных элементов и избавьтесь от старых проводов.
5. Далее необходимо припаять новые проводники к схеме. Для этого очистите поверхность коллекторного устройства от налета. Установите плату на электрическую плиту и нагрейте до примерно 200 градусов. При повышении температуры может появиться легкий запах гари, что нормально и поможет упростить процесс пайки.
6. Затем выполните пайку. С помощью паяльника, флюса и алюминия подключите концы проводников к модулю зажигания. Обработайте все контактные элементы проводников, соединенные со схемой, лаком для ногтей.
7. После этого соберите устройство в обратном порядке и установите его на место. Запустите двигатель. Если ремонт оказался успешным, зафиксируйте устройство в посадочном месте с помощью герметика.
8. Если вышел из строя транзистор или коммутатор, их не получится отремонтировать, но можно заменить. Для этого извлеките детали из платы и установите новые.

Илья Балашов представил видео, демонстрирующее процесс пайки модуля зажигания на примере автомобиля ВАЗ 2110.

https://youtube.com/watch?v=PnC5P7YvDck

Замена модуля зажигания ВАЗ 2114

Если ремонт МЗ ВАЗ 2114 оказывается нецелесообразным или невозможным, то можно рассмотреть вариант замены устройства для решения возникшей проблемы.

Замена оборудования должна производиться только при отключенном аккумуляторе. В противном случае существует риск короткого замыкания и повреждения других электрических компонентов.

Как снять модуль зажигания ВАЗ 2114?

Процесс демонтажа осуществляется следующим образом:

1. В первую очередь необходимо отключить бортовую сеть. Для этого с помощью гаечного ключа ослабляется отрицательный зажим аккумулятора.
2. Затем в моторном отсеке производится поиск модуля зажигания (МЗ). Устройство можно обнаружить по четырем проводам, которые идут от свечей зажигания к модулю. Эти провода следует отсоединить от МЗ.
3. Далее необходимо отключить разъем с проводами от устройства. Для этого нужно снять фиксирующее крепление, которое находится на корпусе модуля зажигания.
4. Модуль зажигания крепится к кронштейну с помощью трех гаек. Их следует аккуратно выкрутить с помощью ключа.
5. После того как крепления будут демонтированы, можно снять устройство, которое удерживается на трех шпильках.

Подключение нового устройства

Процесс установки оборудования осуществляется в обратном порядке, при этом важно учитывать несколько ключевых моментов:

1. После установки модуля зажигания необходимо внимательно осмотреть его поверхность. На ней присутствует маркировка с цифрами — 1, 2, 3 и 4. Эти обозначения указывают на номера цилиндров, к которым следует подключить модуль зажигания.
2. Для корректного подключения устройства стоит обратить внимание на наконечники высоковольтных кабелей. На них также имеется аналогичная маркировка с теми же цифрами. Это сделано для упрощения процесса подключения модуля зажигания к кабелям.

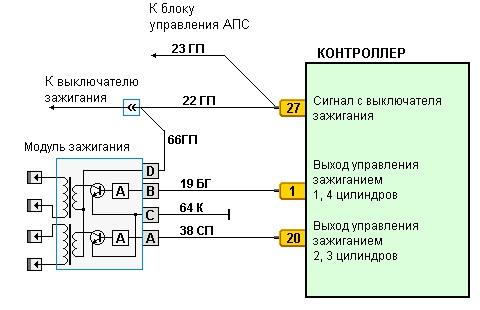

Схема подключения

Устройство следует подключать согласно схеме, представленной в данном разделе.

Как проверить устройство после подключения?

Проверка работы нового 2114 осуществляется исключительно с применением специализированного устройства — высоковольтного разрядника.

Такой прибор можно легко приобрести в большинстве автомагазинов. С его помощью можно провести диагностику модуля, а также высоковольтных проводов на наличие искры. Для выполнения проверки необходимо подключить устройство к прибору и следовать инструкции по его использованию.

Что делать, если после замены модуля неисправность осталась?

Если после завершения ремонта проблемы с работой МЗ продолжаются, существует вероятность, что причина неисправности кроется не в модуле. В таком случае необходимо провести диагностику других компонентов системы зажигания.

Свечи и система зажигания

Особенности проверки свечей и других компонентов:

1. Прежде чем снять устройства, необходимо отключить наконечники высоковольтных проводов. Важно проверить их состояние на наличие повреждений. Дефекты на наконечниках могут вызвать сбои в работе свечей. В случае обнаружения повреждений провода следует заменить. Также стоит оценить состояние самих высоковольтных проводов — на них не должно быть дефектов или повреждений изоляции.

2. После отключения наконечников свечи можно демонтировать, для чего используется специальный свечной ключ.

3. После снятия свечей необходимо оценить их состояние. Цвет деталей должен быть коричневым, наличие нагара и копоти на электродах недопустимо. Если обнаружены посторонние следы, следует очистить устройства с помощью металлической щетки или мелкозернистой наждачной бумаги. Для достижения наилучшего результата электроды можно прогреть на кухонной плите.

4. Проверяется зазор между деталью и электродом. Если он слишком велик, это свидетельствует о неправильной работе устройства, и свечи потребуется заменить.

Что выгоднее автовладельцам: ремонт или замена модуля зажигания?

Если существует возможность починить модуль зажигания, его можно восстановить. В этом случае каждый владелец должен самостоятельно принять решение, что для него более целесообразно — приобрести новый модуль зажигания или отремонтировать старый.

Фотогалерея

Фото демонтажа старого МЗ.

Видео «Наглядное руководство по замене МЗ»

Канал STO TONN опубликовал информативное руководство по замене модуля зажигания на российском автомобиле ВАЗ 2114.

Ваз-2114. Меняем катушку зажигания и Высоковольтные провода. От Lexi.

Советы по выбору нового модуля зажигания

При выборе нового модуля зажигания для ВАЗ 2114 важно учитывать несколько ключевых факторов, чтобы обеспечить надежную работу двигателя и избежать дополнительных проблем в будущем.

1. Совместимость с автомобилем: Перед покупкой нового модуля зажигания убедитесь, что он совместим с вашей моделью автомобиля. Для этого можно обратиться к технической документации или консультироваться с продавцом. Модули зажигания могут различаться по характеристикам и конструктивным особенностям, поэтому важно выбрать именно тот, который подходит для ВАЗ 2114.

2. Качество и производитель: Рекомендуется выбирать модули зажигания от известных и проверенных производителей. Это может существенно повлиять на долговечность и надежность устройства. Изучите отзывы пользователей и рейтинги производителей, чтобы сделать обоснованный выбор. Избегайте покупки дешевых подделок, так как они могут быстро выйти из строя и привести к дополнительным затратам.

3. Гарантия: Обратите внимание на наличие гарантии на модуль зажигания. Надежные производители обычно предоставляют гарантию на свою продукцию, что свидетельствует о высоком качестве и уверенности в своем товаре. Гарантия может варьироваться от нескольких месяцев до нескольких лет, и наличие такого условия может стать дополнительным аргументом в пользу выбора конкретной модели.

4. Ценовой диапазон: Сравните цены на модули зажигания разных производителей. Не стоит выбирать самый дешевый вариант, так как это может привести к проблемам с работой двигателя. Однако и слишком высокая цена не всегда гарантирует качество. Оптимальным решением будет найти баланс между ценой и качеством, основываясь на отзывах и рекомендациях.

5. Дополнительные функции: Некоторые современные модули зажигания могут обладать дополнительными функциями, такими как улучшенная защита от перегрева, возможность работы в экстремальных условиях или наличие встроенных датчиков. Если вы планируете использовать автомобиль в сложных условиях, такие функции могут оказаться полезными.

6. Установка: Если вы планируете устанавливать модуль зажигания самостоятельно, убедитесь, что у вас есть все необходимые инструменты и знания. В противном случае лучше обратиться к специалистам, чтобы избежать ошибок, которые могут привести к повреждению нового устройства или других компонентов автомобиля.

Следуя этим советам, вы сможете выбрать качественный и надежный модуль зажигания для вашего ВАЗ 2114, что обеспечит стабильную работу двигателя и повысит его производительность.

Частые ошибки при установке модуля зажигания

Установка модуля зажигания на ВАЗ 2114 требует внимательности и соблюдения определенных правил. Частые ошибки, допущенные в процессе установки, могут привести к неправильной работе двигателя и даже его поломке. Рассмотрим наиболее распространенные из них.

1. Неправильная полярность подключения

Одной из самых распространенных ошибок является перепутывание проводов при подключении модуля зажигания. Важно следить за тем, чтобы провода были подключены в соответствии с их назначением. Неправильная полярность может привести к выходу модуля из строя.

2. Игнорирование состояния проводки

Перед установкой нового модуля зажигания необходимо тщательно проверить состояние проводки. Изношенные или поврежденные провода могут вызвать короткое замыкание или перебои в работе системы зажигания. Рекомендуется заменить старые провода на новые, чтобы избежать проблем в будущем.

3. Неправильная установка модуля

Модуль зажигания должен быть установлен в строго вертикальном положении. Если он установлен под углом, это может привести к неправильной работе устройства и его быстрому выходу из строя. Убедитесь, что крепления надежно фиксируют модуль и он не может смещаться.

4. Пренебрежение герметичностью

При установке модуля зажигания важно обеспечить герметичность соединений. Попадание влаги или грязи внутрь устройства может вызвать коррозию и привести к его неисправности. Используйте герметики и уплотнители, чтобы предотвратить попадание влаги.

5. Неправильный выбор модуля

При замене модуля зажигания необходимо выбирать устройство, соответствующее характеристикам вашего автомобиля. Использование неподходящего модуля может привести к снижению производительности двигателя и увеличению расхода топлива. Всегда проверяйте совместимость перед покупкой.

6. Пренебрежение инструкцией

Каждый модуль зажигания имеет свою инструкцию по установке и эксплуатации. Игнорирование рекомендаций производителя может привести к неправильной установке и, как следствие, к поломке устройства. Всегда внимательно изучайте инструкцию перед началом работы.

Избегая этих распространенных ошибок, вы сможете обеспечить надежную и долговечную работу модуля зажигания на вашем ВАЗ 2114. Правильная установка и внимание к деталям помогут избежать ненужных затрат на ремонт и замену компонентов системы зажигания.

Обслуживание и профилактика модуля зажигания для продления срока службы

Обслуживание модуля зажигания ВАЗ 2114 является важным аспектом, который может значительно продлить его срок службы и предотвратить возможные поломки. Правильная эксплуатация и регулярная профилактика помогут избежать неприятных ситуаций на дороге и сэкономить средства на ремонте.

Первым шагом в обслуживании модуля зажигания является регулярная проверка его состояния. Это можно сделать визуально, осмотрев устройство на наличие трещин, повреждений или коррозии. Обратите внимание на соединения проводов и разъемов: они должны быть чистыми и надежно закрепленными. Если вы заметили окисление или загрязнение, рекомендуется очистить контакты с помощью специального средства для удаления окислов или обычного спирта.

Также стоит обратить внимание на состояние свечей зажигания. Они должны быть чистыми и не иметь нагара. Если свечи изношены или загрязнены, это может негативно сказаться на работе модуля зажигания. Рекомендуется менять свечи каждые 15-20 тысяч километров пробега, а также проверять их состояние при каждом техническом обслуживании автомобиля.

Не менее важным аспектом является проверка проводов высокого напряжения. Они должны быть целыми, без трещин и повреждений. Если вы заметили, что провода стали жесткими или потеряли эластичность, их следует заменить. Также стоит проверить, чтобы провода были правильно подключены к модулю зажигания и свечам.

Регулярная диагностика системы зажигания поможет выявить возможные проблемы на ранней стадии. Используйте диагностическое оборудование для проверки работы модуля зажигания. Это позволит вам определить, есть ли сбои в работе устройства или других компонентов системы зажигания.

Кроме того, важно следить за состоянием аккумулятора. Неправильная работа аккумулятора может привести к сбоям в работе модуля зажигания. Убедитесь, что аккумулятор заряжен и исправен, а также проверьте, нет ли утечек тока.

Наконец, не забывайте о важности качественного топлива. Использование некачественного бензина может привести к образованию отложений в системе зажигания и, как следствие, к поломке модуля. Старайтесь заправляться на проверенных АЗС и следите за качеством топлива.

Следуя этим рекомендациям, вы сможете значительно продлить срок службы модуля зажигания ВАЗ 2114 и избежать ненужных затрат на его замену.
