Модуль зажигания — важный элемент системы зажигания автомобиля, создающий искру для воспламенения топливной смеси в цилиндрах двигателя. Знание его конструкции и принципа работы, а также умение проводить диагностику, поможет владельцам автомобилей сэкономить время и деньги. В статье рассмотрим основные характеристики модуля зажигания и предложим простой способ его проверки, что позволит выявить неисправности и обеспечить надежную работу транспортного средства.

Описание модуля зажигания

Прежде чем перейти к проверке модуля зажигания, давайте разберемся, что это за устройство и как оно устроено. Модуль зажигания является ключевым компонентом бесконтактной системы, его основная функция заключается в создании высоковольтного напряжения. Это, в свою очередь, приводит к появлению искры на свечах зажигания.

Простой способ проверки катушку зажигания.

Принцип действия

Как функционирует модуль зажигания? Энергия для работы устройства поступает от электрической сети автомобиля, а его отрицательный вывод соединен с кузовом машины. Главная особенность модуля зажигания заключается в том, что он способен одновременно генерировать две искры. Первая искра подается на группу свечей в момент максимального сжатия топливной смеси, а вторая — в момент впрыска. Первая группа включает свечи первого и четвертого цилиндров, тогда как вторая группа состоит из свечей второго и третьего цилиндров.

Интересные факты

Вот несколько интересных фактов о проверке модуля зажигания:

1. Использование мультиметра: Один из самых простых способов проверки модуля зажигания — это использование мультиметра. С его помощью можно измерить сопротивление обмоток модуля. Нормальные значения сопротивления могут варьироваться в зависимости от модели, но если они значительно отклоняются от нормы, это может указывать на неисправность.

2. Тест с помощью искрового пробника: Для быстрой проверки работоспособности модуля зажигания можно использовать искровой пробник. Подключив его к выходу модуля и запустив двигатель, можно увидеть, есть ли искра. Если искры нет, это может свидетельствовать о проблемах с модулем или другими компонентами системы зажигания.

3. Температурный тест: Модули зажигания могут вести себя по-разному при нагреве. Иногда они работают нормально при холодном двигателе, но выходят из строя при нагреве. Проверка модуля зажигания на предмет перегрева может помочь выявить скрытые проблемы, которые не проявляются при обычной диагностике.

Конструкция

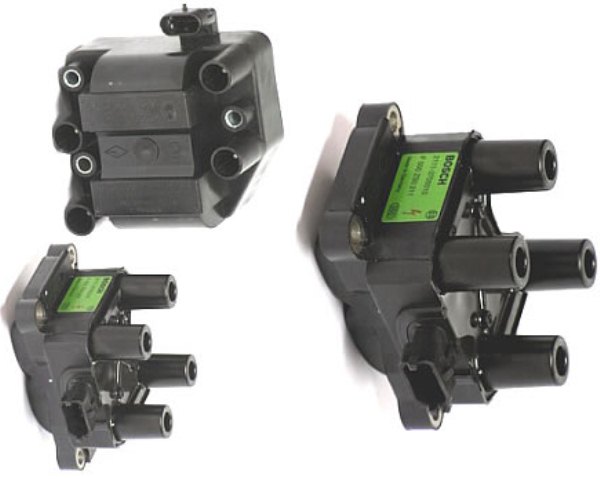

В отношении конструкции, модуль зажигания состоит из двух трансформаторов и других элементов. С одной стороны модуля расположены четыре выхода, предназначенные для подключения свечей зажигания. Все детали конструкции скрыты под пластиковым корпусом устройства, а вес модуля превышает 1 кг.

Свечи зажигания соединяются с модулем через высоковольтные кабели. Управление осуществляется с помощью встроенного контроллера, который принимает решения на основе информации о оборотах коленчатого вала, температуре двигателя, нагрузке на силовой агрегат и других параметрах. Температурный диапазон работы устройства довольно широкий — от -40 градусов до +130 градусов.

Возможные неисправности и способы их устранения

Модуль зажигания, как и любое другое устройство, может со временем выйти из строя. Прежде чем приступать к его проверке, важно удостовериться, что симптомы неисправности действительно указывают на его проблемы.

Итак, какие же признаки указывают на неисправность модуля зажигания:

• наблюдается нестабильная работа на холостом ходу;
• снижается мощность двигателя;
• возникают сбои в работе силового агрегата;
• парные цилиндры могут работать неправильно.

Кроме того, если модуль зажигания функционирует неправильно, на приборной панели может загореться индикатор Check. Также при наличии признаков неисправности стоит проверить, надежно ли высоковольтные кабели подключены к свечам зажигания, и убедиться, что сами свечи находятся в исправном состоянии (автор видео о диагностике устройства в домашних условиях — Игорь Белов).

https://youtube.com/watch?v=4wHGBUx6x3M

Инструкция по диагностике МЗ

Как осуществляется проверка модуля зажигания:

1. Прежде чем приступить к проверке модуля, важно убедиться, что основные системы двигателя работают корректно. Иногда ошибка может проявляться временно и исчезать, что может быть связано с плохим контактом с массой или помехами в электрической системе.

2. Если у вас есть мультиметр, можно провести прозвонку модуля, но сначала стоит проверить работоспособность разъемов, к которым подключены провода. Подключите один щуп мультиметра к контакту А на разъеме, а другой щуп — к корпусу автомобиля. Запустите двигатель и внимательно следите за показаниями на экране мультиметра. Если напряжение составляет 12 В, значит, модуль зажигания получает питание от бортовой сети. Если напряжение отсутствует, возможно, предохранитель вышел из строя. Также можно использовать 12-вольтовую лампу: подключите ее между выводами А и В. Затем прокрутите стартер, не заводя двигатель. Лампа должна загореться и затем погаснуть. Если этого не произошло, причина может быть в обрыве проводки.

3. Еще один способ диагностики — заменить модуль зажигания на исправный. Важно найти идентичный модуль, так как на некоторых автомобилях он может быть частью блока управления. Если у вас есть рабочий модуль, просто снимите старый и установите новый. Если проблемы с работой двигателя исчезли, значит, причина заключалась именно в модуле.

4. Также можно измерить сопротивление, что поможет определить исправность модуля. Сопротивление следует измерять между контактами 1 и 4, а также 2 и 3. Если модуль функционирует правильно, сопротивление должно составлять около 5.4 кОм. Если сопротивление в норме, но есть подозрения на неисправность модуля, попробуйте слегка постучать по нему во время работы двигателя.

Если диагностика подтвердила ваши подозрения, потребуется либо отремонтировать модуль зажигания, либо заменить его. Более подробно о проверке и замене модуля зажигания на примере автомобилей ВАЗ вы можете узнать из этой статьи.

Руководство по эксплуатации механизма

Что следует учитывать при эксплуатации устройства, чтобы избежать его преждевременного выхода из строя?

Прежде всего, стоит соблюдать несколько простых рекомендаций:

1. Если вы не собираетесь запускать двигатель в ближайшее время, не оставляйте зажигание включенным. Это может негативно сказаться на работе катушки зажигания и в дальнейшем привести к поломке этих элементов системы.
2. Периодически проводите простую проверку состояния основных компонентов. При необходимости очищайте элементы системы от пыли и грязи, а изношенные или поврежденные детали следует заменять без промедления.
3. Обращайте внимание на состояние проводов. Важно, чтобы их корпус оставался сухим и защищенным от влаги. Если на проводах есть трещины или другие повреждения, их нужно заменить.
4. Не отключайте высоковольтные кабели при включенном зажигании.

Видео «Наглядная инструкция по диагностике МЗ в домашних условиях»

Чтобы избежать ошибок при проверке модуля зажигания, предлагаем вам более детальную инструкцию по диагностике этого узла в домашних условиях (автор видео — Дневник АвтоЭлектрика).

Как проверить модуль зажигания, катушку зажигания и бронепровода?!

Советы по выбору нового модуля зажигания

При выборе нового модуля зажигания для вашего автомобиля важно учитывать несколько ключевых аспектов, чтобы обеспечить его надежную работу и долговечность. Вот несколько советов, которые помогут вам сделать правильный выбор.

• Совместимость с автомобилем: Прежде всего, убедитесь, что выбранный вами модуль зажигания совместим с маркой и моделью вашего автомобиля. Для этого можно обратиться к руководству пользователя или проконсультироваться с профессионалом.
• Качество и производитель: Выбирайте модули зажигания от известных и проверенных производителей. Это гарантирует, что вы получите качественный продукт, который прослужит долго. Изучите отзывы и рейтинги, чтобы понять, какие бренды зарекомендовали себя на рынке.
• Тип модуля: Существуют различные типы модулей зажигания, такие как транзисторные, бесконтактные и другие. Выбор типа зависит от конструкции вашего автомобиля и его системы зажигания. Убедитесь, что вы понимаете, какой тип модуля вам нужен.
• Цена: Не стоит экономить на модуле зажигания, так как это может привести к дополнительным расходам на ремонт и замену. Сравните цены на разные модели, но помните, что слишком низкая цена может свидетельствовать о низком качестве.
• Гарантия: Обратите внимание на наличие гарантии на модуль зажигания. Хорошие производители обычно предлагают гарантию на свои изделия, что является дополнительным подтверждением их качества.
• Условия эксплуатации: Учитывайте условия, в которых будет эксплуатироваться ваш автомобиль. Если вы часто ездите в сложных условиях (например, по плохим дорогам или в условиях высоких температур), выбирайте модуль, который способен выдерживать такие нагрузки.
• Консультация с профессионалом: Если вы не уверены в своем выборе, не стесняйтесь обратиться за помощью к специалисту. Механик или консультант в магазине автозапчастей сможет дать вам полезные рекомендации и помочь выбрать подходящий модуль зажигания.

Следуя этим советам, вы сможете выбрать качественный и надежный модуль зажигания, который обеспечит вашему автомобилю стабильную работу и долгий срок службы.

Частые ошибки при проверке модуля зажигания

При проверке модуля зажигания многие автолюбители допускают распространенные ошибки, которые могут привести к неверным результатам диагностики и, как следствие, к ненужным расходам на ремонт или замену компонентов. Важно знать, какие ошибки наиболее часто встречаются, чтобы избежать их и правильно оценить состояние модуля зажигания.

1. Неправильное подключение измерительных приборов. Одной из самых частых ошибок является неверное подключение мультиметра или осциллографа. Перед началом проверки необходимо внимательно ознакомиться с инструкцией к прибору и схемой подключения модуля зажигания. Неправильное подключение может привести к повреждению оборудования или к получению некорректных данных.

2. Игнорирование состояния проводов и разъемов. Перед проверкой модуля зажигания важно убедиться, что все провода и разъемы находятся в хорошем состоянии. Износ, коррозия или повреждение проводов могут привести к плохому контакту и, как следствие, к неправильной работе модуля. Рекомендуется визуально осмотреть все соединения и при необходимости очистить или заменить поврежденные элементы.

3. Неправильная интерпретация результатов. Даже если измерения проводились правильно, важно правильно интерпретировать полученные данные. Например, если мультиметр показывает отсутствие напряжения, это не всегда означает, что модуль зажигания неисправен. Необходимо учитывать и другие факторы, такие как состояние аккумулятора, наличие питания на других элементах системы зажигания и т.д.

4. Пропуск проверки других компонентов системы зажигания. Модуль зажигания не работает в изоляции, и его неисправность может быть следствием проблем с другими компонентами, такими как свечи зажигания, катушки или датчики. Перед тем как делать выводы о состоянии модуля, рекомендуется проверить всю систему зажигания в целом.

5. Неправильный выбор режима работы прибора. Многие мультиметры имеют несколько режимов измерения, и использование неправильного режима может привести к ошибочным результатам. Например, для проверки сопротивления необходимо использовать режим омметра, а для проверки напряжения — режим вольтметра. Убедитесь, что выбран правильный режим перед началом измерений.

6. Отсутствие предварительной диагностики. Прежде чем приступить к проверке модуля зажигания, полезно провести предварительную диагностику, чтобы выявить возможные проблемы. Это может включать проверку кода ошибок с помощью сканера, осмотр системы зажигания на наличие видимых повреждений и т.д. Это поможет сузить круг поиска неисправностей и сэкономить время.

Избегая этих распространенных ошибок, вы сможете более точно и эффективно проверить модуль зажигания, что в конечном итоге поможет вам сохранить время и деньги на ремонте автомобиля.

Рекомендации по профилактическому обслуживанию модуля зажигания

Модуль зажигания является ключевым элементом системы зажигания автомобиля, отвечающим за создание искры, необходимой для воспламенения топливовоздушной смеси в цилиндрах двигателя. Правильная работа модуля зажигания обеспечивает стабильную работу двигателя, его мощность и экономичность. Поэтому профилактическое обслуживание этого компонента крайне важно для предотвращения возможных неисправностей.

Первым шагом в профилактическом обслуживании модуля зажигания является регулярная проверка его состояния. Рекомендуется проводить визуальный осмотр модуля на наличие трещин, повреждений или коррозии. Обратите внимание на состояние проводов и разъемов, так как поврежденные соединения могут привести к сбоям в работе системы зажигания.

Следующим этапом является проверка электрических характеристик модуля. Для этого потребуется мультиметр. Сначала отключите модуль от системы зажигания и проверьте сопротивление обмоток. Сравните полученные значения с рекомендациями производителя, указанными в руководстве по эксплуатации автомобиля. Если сопротивление значительно отличается от нормы, это может указывать на неисправность модуля.

Также важно проверять состояние свечей зажигания, так как они напрямую влияют на работу модуля. Регулярная замена свечей, а также их чистка от нагара помогут избежать перегрузки модуля зажигания. Свечи следует проверять на наличие трещин, отложений и правильный зазор между электродами.

Не забывайте о необходимости проверки системы охлаждения двигателя. Перегрев может негативно сказаться на работе модуля зажигания. Убедитесь, что радиатор и вентиляторы работают исправно, а уровень охлаждающей жидкости находится в пределах нормы.

Кроме того, рекомендуется периодически проводить диагностику системы зажигания с помощью специализированного оборудования. Это позволит выявить скрытые проблемы и предотвратить серьезные поломки. Современные диагностические сканеры могут предоставить информацию о кодах ошибок, связанных с работой модуля зажигания, что значительно упростит процесс выявления неисправностей.

Наконец, соблюдение рекомендаций по эксплуатации автомобиля, таких как использование качественного топлива и регулярное техническое обслуживание, поможет продлить срок службы модуля зажигания и обеспечить его надежную работу на протяжении всего срока эксплуатации автомобиля.
