Модуль зажигания — ключевой элемент системы зажигания автомобиля ВАЗ 2110, обеспечивающий запуск двигателя и его стабильную работу. В статье рассмотрим конструкцию модуля, возможные неисправности, а также методы диагностики, ремонта и замены. Эти знания помогут автовладельцам выявлять и устранять проблемы, а также экономить на услугах автосервисов, выполняя некоторые работы самостоятельно.

Конструкция

Двигатель 2110, будь то карбюраторный или инжекторный, с 8 или 16 клапанами, состоит из нескольких ключевых компонентов:

• две катушки зажигания, которые отвечают за создание высоковольтных сигналов, передаваемых на свечи;
• двухканальное устройство коммутатора.

Эти основные элементы обеспечивают корректное функционирование системы зажигания как для 8-, так и для 16-клапанных двигателей. Поломки в данном устройстве могут возникать по различным причинам, начиная от неисправностей в работе двигателя и заканчивая полной невозможностью его запуска. Важно отметить, что при возникновении проблем с модулем зажигания индикатор Чек Энджин на приборной панели не будет сигнализировать о неисправности.

Признак неисправности модуля зажигания Ваз 2115- 2110, Лада.

Распространенные неисправности

Проверка модуля зажигания не станет сложной задачей для водителя, который разбирается в электротехнике и умеет пользоваться мультиметром для диагностики. Если у вас нет опыта в подобных работах, лучше обратиться к профессионалам. Для выявления неисправностей устройства необходимо использовать тестер, так как это обеспечит наиболее точные результаты. Таким образом, автомобилист всегда будет знать, на что именно следует обратить внимание при ремонте.

Не стоит торопиться с ремонтом модуля на 16-клапанном двигателе, так как проблема может заключаться не в этом компоненте. Прежде чем приступить к диагностике, важно тщательно проверить другие, более критичные узлы автомобиля, например, блок управления зажиганием. Убедитесь, что все остальные системы и узлы силового агрегата работают исправно и без сбоев.

Как показывает практика, в работе узла могут возникать временные неисправности, которые со временем исчезают сами по себе. Индикатор диагностики силового агрегата не фиксирует такие поломки, однако они могут оставаться в памяти блока управления на длительный срок. Если вы попытаетесь считать коды ошибок с помощью тестера, результаты могут оказаться неинформативными, так как проблемы могли быть, но сейчас их уже нет.

Признаки неисправности узла:

• нестабильные обороты 16-клапанного двигателя на холостом ходу;
• двигатель работает неравномерно — слышно, что функционирует только одна пара цилиндров;
• при ускорении наблюдается снижение тяги и падение мощности силового агрегата.

Теперь, когда мы разобрались с признаками, давайте рассмотрим основные причины выхода из строя данного узла. В первую очередь, это могут быть загрязненные контакты. Также причиной могут быть плохие соединения массы, различные помехи и другие факторы (автор видео о диагностике модуля — Игорь Белов).

https://youtube.com/watch?v=4wHGBUx6x3M

Интересные факты

Вот несколько интересных фактов о модуле зажигания на автомобиле «Десятка» (ВАЗ-2108/2109/2110):

1. Электронное зажигание: Модуль зажигания на «Десятке» использует электронную систему зажигания, что значительно улучшает эффективность работы двигателя по сравнению с традиционными механическими системами. Это позволяет обеспечить более точное время зажигания, что, в свою очередь, способствует снижению расхода топлива и уменьшению выбросов вредных веществ.

2. Совместимость с различными двигателями: Модуль зажигания на «Десятке» был разработан с учетом возможности использования на различных моделях ВАЗ, что делает его универсальным. Это позволяет владельцам автомобилей легко заменять или модернизировать систему зажигания, используя детали от других моделей, что упрощает обслуживание и ремонт.

3. Диагностика и обслуживание: Современные модули зажигания на «Десятке» могут быть оснащены функциями самодиагностики, что позволяет быстро выявлять неисправности. Это значительно упрощает процесс обслуживания автомобиля и снижает затраты на ремонт, так как водителю не нужно обращаться в сервис для диагностики проблем с зажиганием.

Рекомендации по ремонту

Как вы могли заметить, главной проблемой 16-клапанного двигателя является потеря контактов. Поэтому для автомобиля ВАЗ 2110 ключевым моментом становится их восстановление. Если напряжение на цилиндрах действительно отсутствует, временно решить проблему можно, нажав на заднюю пластину модуля. Но не стоит же делать это постоянно? Поэтому важно провести диагностику устройства, заменить его или попытаться отремонтировать.

Алгоритм действий

Для начала необходимо произвести демонтаж механизма на 16-клапанном двигателе.

Эта процедура выполняется следующим образом:

1. В первую очередь отсоедините отрицательный провод от аккумулятора автомобиля. После этого можно снять пластиковую крышку, закрывающую силовой агрегат.
2. Далее необходимо отключить высоковольтные кабели от свечей зажигания.

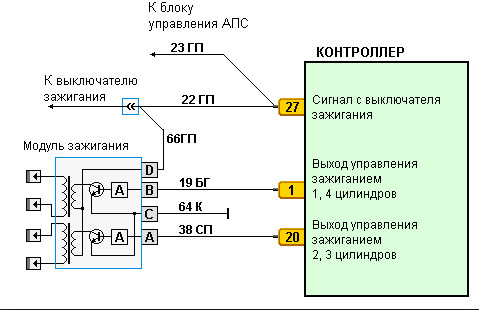

3. После этого отсоедините проводку от самого модуля. Распиновка проводов обозначена на белых кольцах. Номера цилиндров, за которые отвечают те или иные провода, указаны на корпусе механизма.
4. Затем отключите разъем от механизма.
5. С помощью гаечного ключа на 10, точнее ключа-головки, выкрутите три гайки, которые фиксируют блок. Осторожно снимите его. После демонтажа можно приступать к ремонту. Для начала откройте алюминиевую пластину на механизме, используя плоскую отвертку.
6. Внутри блока вы увидите небольшую схему с электронными компонентами, покрытую слоем силикона. Для ремонта этот слой нужно будет удалить. Также здесь находятся провода, соединяющие схему с контактами. Эти провода алюминиевые, и их можно оторвать, не переживая, так как вместо них будут установлены новые. Многие специалисты рекомендуют использовать многожильные провода, аналогичные тем, что применяются в компьютерных мышках.
7. Сама схема механизма состоит из двух транзисторов и двух коммутаторов. Замена этих элементов требуется довольно редко, но если вы решите их поменять, используйте устройства марки SGS-THOMSON. Транзисторы должны быть типа BU931.
8. Поскольку контакты алюминиевые, для работы с ними потребуется флюс. Провода припаиваются к схеме с помощью паяльника. Учтите, что припаять провода к коллекторам транзистора будет сложнее, так как они покрыты специальным материалом. Поэтому верхний слой нужно аккуратно удалить. Чтобы паяльник не передавал тепло на саму пластину, ее следует предварительно нагреть до примерно 180 градусов. Новые провода припаиваются к контактам механизма, при этом их длина должна быть минимальной.
9. В местах пайки контакты необходимо покрыть лаком, для этого подойдет обычный лак для ногтей.
10. После завершения всех действий проверьте работоспособность устройства. Если все функционирует корректно, внутреннюю поверхность механизма следует обработать автомобильным герметиком, затем собрать узел. Это несложно, сборка осуществляется в обратном порядке. После завершения сборки убедитесь, что провода внутри модуля не разжаты и их целостность не нарушена.

В целом, процесс ремонта механизма не слишком сложен, но требует максимальной аккуратности. Важно соблюдать последовательность действий, особенно во время пайки контактов. В данной статье мы рассмотрели только ремонт контактов зажигания, но это не единственная проблема, с которой может столкнуться модуль.

В некоторых случаях может потребоваться распиновка узла, но лучше доверить эту процедуру профессионалам. Если причина неисправности блока иная, то целесообразнее будет заменить его на новый. Некоторые специалисты считают, что лучше сразу приобрести новый модуль.

Видео «Ремонт модуля зажигания»

Подробная инструкция по ремонту представлена в видео ниже (автор ролика — Александр Баранов).

Ремонт модуля зажигания Opel, Chevrolet

Типы модулей зажигания

Модули зажигания, используемые в автомобилях, играют ключевую роль в системе зажигания, обеспечивая искровое зажигание топливовоздушной смеси в цилиндрах двигателя. На «Десятке», как и на других моделях отечественного автопрома, применяются различные типы модулей зажигания, каждый из которых имеет свои особенности и преимущества.

Существует несколько основных типов модулей зажигания, которые можно встретить на «Десятке»:

• Модуль зажигания с одним катушечным устройством — это наиболее простой и распространенный вариант. Он состоит из одной катушки, которая отвечает за создание высокого напряжения для искры. Такой модуль подходит для автомобилей с карбюраторными двигателями, где не требуется высокая точность зажигания.
• Модуль зажигания с двумя катушками — используется в системах зажигания с двумя свечами на цилиндр. Это позволяет улучшить эффективность сгорания и снизить выбросы вредных веществ. Данный тип модуля обеспечивает более стабильную работу двигателя и лучшее его ускорение.
• Модуль зажигания с бесконтактным управлением — представляет собой более современное решение, которое позволяет избежать механического износа. В таких модулях используется электронное управление, что обеспечивает более точное время зажигания и улучшает общую производительность двигателя. Они часто устанавливаются на более новые модели «Десятки».
• Модуль зажигания с интегрированным контроллером — это высокотехнологичное устройство, которое сочетает в себе функции модуля зажигания и управления двигателем. Такие модули позволяют оптимизировать работу двигателя в зависимости от различных условий, таких как температура, давление и скорость автомобиля. Это делает их идеальными для современных автомобилей, где важна экономия топлива и снижение выбросов.

Каждый из этих типов модулей зажигания имеет свои преимущества и недостатки, и выбор конкретного варианта зависит от конструкции двигателя, требований к производительности и условий эксплуатации автомобиля. Важно отметить, что правильный выбор и установка модуля зажигания могут существенно повлиять на работу двигателя, его экономичность и надежность.

Совместимость с другими моделями

Модуль зажигания, установленный на автомобиле ВАЗ 2101-2107, также известном как «Десятка», имеет свои особенности совместимости с другими моделями отечественного автопрома. Важно понимать, что хотя конструктивно модули зажигания могут быть схожи, их электрические характеристики и подключения могут различаться, что влияет на возможность установки на другие автомобили.

Во-первых, модуль зажигания «Десятки» совместим с некоторыми моделями ВАЗ, такими как ВАЗ 2110, 2111 и 2112. Эти автомобили используют аналогичную систему зажигания, что позволяет без особых проблем заменять модуль зажигания между ними. Однако стоит учитывать, что в зависимости от года выпуска и модификации автомобиля могут быть различия в проводке и разъемах, что потребует дополнительных адаптаций.

Во-вторых, модуль зажигания «Десятки» может быть установлен на некоторые модели автомобилей, произведенные за пределами России, но с учетом их совместимости по электрическим характеристикам. Например, модули зажигания от автомобилей марки Lada, таких как Lada Samara, могут быть использованы в качестве замены, но только после тщательной проверки параметров и подключения.

Также стоит отметить, что при установке модуля зажигания от другой модели необходимо учитывать его рабочее напряжение и ток. Неправильный выбор может привести к перегреву, выходу из строя как самого модуля, так и других компонентов системы зажигания. Поэтому перед заменой рекомендуется проконсультироваться с профессионалами или обратиться к технической документации.

Кроме того, существуют и неоригинальные модули зажигания, которые могут быть совместимы с «Десяткой». Однако их качество и надежность могут варьироваться, поэтому важно выбирать проверенные бренды и модели, чтобы избежать проблем в будущем.

В заключение, совместимость модуля зажигания «Десятки» с другими моделями автомобилей зависит от множества факторов, включая конструкцию, электрические характеристики и особенности подключения. При замене модуля зажигания всегда следует учитывать эти аспекты, чтобы обеспечить надежную и безопасную работу системы зажигания автомобиля.

Советы по выбору и покупке

При выборе и покупке модуля зажигания для автомобиля ВАЗ «Десятка» важно учитывать несколько ключевых факторов, чтобы обеспечить надежную работу двигателя и избежать возможных проблем в будущем.

1. Совместимость с автомобилем: Перед покупкой модуля зажигания убедитесь, что он совместим с вашей моделью «Десятки». Разные модификации могут иметь различные требования к компонентам, поэтому лучше всего обратиться к руководству пользователя или проконсультироваться с продавцом.

2. Качество и производитель: Выбирайте модули зажигания от известных и проверенных производителей. Бренды, такие как Bosch, Magneti Marelli или оригинальные запчасти от ВАЗа, обычно гарантируют высокое качество и надежность. Избегайте дешевых подделок, так как они могут привести к серьезным поломкам.

3. Проверка на наличие дефектов: При покупке модуля зажигания обязательно осмотрите его на наличие видимых дефектов, таких как трещины, повреждения или коррозия. Даже незначительные повреждения могут негативно сказаться на работе устройства.

4. Условия гарантии: Убедитесь, что на модуль зажигания предоставляется гарантия. Это защитит вас от возможных дефектов и позволит вернуть или обменять товар в случае необходимости. Гарантия должна быть не менее 12 месяцев.

5. Цена: Сравните цены на модули зажигания в разных магазинах. Не стоит выбирать самый дешевый вариант, так как это может обернуться дополнительными расходами на ремонт. Оптимальный выбор — это соотношение цены и качества.

6. Отзывы и рекомендации: Перед покупкой полезно ознакомиться с отзывами других автовладельцев о конкретных моделях модулей зажигания. Это поможет вам сделать более обоснованный выбор и избежать распространенных ошибок.

7. Установка: Если у вас нет опыта в установке модуля зажигания, лучше доверить эту работу профессионалам. Неправильная установка может привести к неправильной работе двигателя и другим проблемам. Если вы решите установить модуль самостоятельно, внимательно следуйте инструкциям и рекомендациям производителя.

Следуя этим советам, вы сможете выбрать качественный модуль зажигания для вашего автомобиля ВАЗ «Десятка», что обеспечит надежную и бесперебойную работу двигателя на долгие годы.
