Модуль зажигания — ключевой элемент системы зажигания автомобилей ВАЗ 2111 и 2112, влияющий на производительность двигателя и экономию топлива. В статье рассмотрим диагностику и ремонт модуля, а также причины его неисправностей. Узнаете, где находится модуль, как проверить его работоспособность и как заменить его самостоятельно. Эта информация будет полезна как опытным автомобилистам, так и новичкам.

Описание модуля зажигания

Прежде чем перейти к процессу тестирования и замены модуля зажигания на автомобиле ВАЗ 2111, давайте ознакомимся с ключевыми аспектами. В первую очередь, стоит выяснить, что собой представляет модуль зажигания 2111 и где он располагается.

Предназначение и местоположение

Как уже упоминалось, модуль зажигания (МЗ) играет ключевую роль в системе зажигания. Безусловно, все элементы этой системы имеют свое значение, так как от их работы зависит эффективность функционирования двигателя в целом. Однако, если модуль начинает давать сбои, это может привести к тому, что два цилиндра перестанут работать, а в некоторых случаях — все четыре. Это связано с тем, что модуль состоит из двух катушек: одна отвечает за подачу тока на первый и четвертый цилиндры, а другая — на второй и третий. Если одна из катушек выходит из строя, два цилиндра становятся неактивными, что негативно сказывается на работе двигателя.

Основная функция данного устройства заключается в преобразовании напряжения, поступающего от прерывателя, в высоковольтный сигнал. Этот сигнал затем передается на свечи зажигания в определенной последовательности. Он необходим для воспламенения топливной смеси в цилиндрах, что обеспечивает нормальный запуск и функционирование двигателя.

Что касается его расположения, модуль зажигания на автомобилях 2112 с 16 клапанами легко найти — он находится в подкапотном пространстве. Просто откройте капот и обратите внимание на свечи зажигания — к ним подключаются провода, идущие непосредственно от модуля. Сам модуль представляет собой небольшую черную квадратную коробку, так что его трудно перепутать с другими компонентами.

Интересные факты

Вот несколько интересных фактов о диагностике и ремонте модуля зажигания на ВАЗ одиннадцатой и двенадцатой модели:

1. Электронный модуль зажигания: ВАЗ 1111 и 1112 используют электронный модуль зажигания, который обеспечивает более точное время зажигания смеси, чем традиционные механические системы. Это позволяет улучшить экономию топлива и снизить уровень выбросов.

2. Диагностика с помощью мультиметра: Для диагностики модуля зажигания можно использовать мультиметр. Проверка сопротивления обмоток катушки и напряжения на выходе модуля позволяет быстро определить, работает ли он исправно. Неправильные значения могут указывать на необходимость замены модуля.

3. Частая причина неисправностей: Одной из распространенных причин выхода из строя модуля зажигания является перегрев, вызванный плохим контактом в электрических соединениях или износом проводов. Регулярная проверка и обслуживание проводки могут значительно продлить срок службы модуля.

Распространенные неисправности

Точную диагностику неисправности модуля может провести только специалист, однако существуют некоторые косвенные признаки, которые могут указать автовладельцу на возможные проблемы в работе устройства.

При неисправности модуля зажигания на приборной панели появляется соответствующая ошибка.

Итак, когда может понадобиться замена или ремонт модуля зажигания на автомобилях ВАЗ:

1. Процесс запуска двигателя стал более сложным. Водителю теперь требуется больше усилий для того, чтобы завести мотор, так как стартер крутится дольше.
2. Двигатель работает нестабильно на холостом ходу. Он может троить, а обороты могут как увеличиваться, так и снижаться.
3. Общая мощность двигателя заметно уменьшилась. При нажатии на педаль акселератора автомобилю требуется больше времени для разгона, особенно это заметно при движении в гору. Также могут возникать провалы при нажатии на газ — водитель нажимает на педаль, но не ощущает ожидаемого эффекта.
4. Увеличился расход топлива. Определить эту неисправность без специального счетчика будет сложно, но если вы привыкли заправлять определенное количество топлива на заданный пробег, то сможете заметить этот признак (автор видео — канал Авто_Ремонт).

Все перечисленные симптомы являются косвенными, так как они могут возникать и по другим причинам. Например, если топливный фильтр забит или его срок службы истек. Также подобные признаки могут быть вызваны износом свечей зажигания или высоковольтных проводов. Поэтому, столкнувшись с подобной проблемой, в первую очередь стоит провести диагностику состояния свечей зажигания, проверить наличие нагара на них, а также осмотреть бронепровода. Иногда бывает, что один из проводов плохо подключен к свече, либо он поврежден или изношен.

Неисправность модуля зажигания

Проверка МЗ своими руками

Существует несколько способов проверить устройство самостоятельно в домашних условиях, и мы рассмотрим самый простой из них.

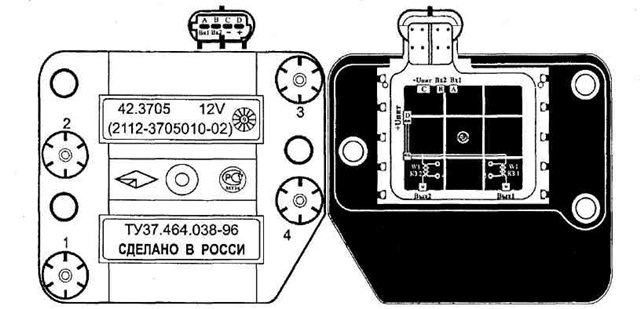

Для начала важно понимать, какие функции выполняют провода, подключенные к модулю:

• красно-синий провод — обеспечивает питание устройства на уровне 12 вольт;
• коричневый провод — это масса, обычно соединяется с кузовом автомобиля;
• бело-синий провод — подключается к свечам зажигания первого и четвертого цилиндров;
• красно-серый провод соединяется со свечами второго и третьего цилиндров.

Первым делом необходимо проверить, поступают ли все импульсы на устройство зажигания 2112:

1. Отключите зажигание и отсоедините разъем.
2. Затем переведите ключ в замке зажигания в положение I.
3. Вам понадобится стрелочный вольтметр, который нужно подключить к отрицательному выводу аккумулятора.
4. Вторым щупом (плюсовым) найдите 12-вольтовый контакт на разъеме.
5. При подключении к управляющему контакту стрелка на тестере должна показать почти 0.
6. Если стартерный узел начнет функционировать, параметры могут возрасти, но не должны превышать 0.7 вольт. Обратите внимание, что на обоих управляющих контактах уровень напряжения должен быть одинаковым.

Существует также другой способ проверки — диагностика работоспособности модуля с помощью стрелочного омметра. Важно использовать именно стрелочный тестер, а не цифровой. Сначала подключите щупы к выводам 1 и 4 модуля, затем — к выводам 2 и 3. В итоге результаты диагностики должны быть одинаковыми.

Имейте в виду, что в зависимости от производителя параметры могут варьироваться:

• для устройств АТЭ-2 с номером 3705010-02 этот параметр должен составлять около 5-6 кОм;
• для модулей СОАТЭ с номером 3705010-12 диагностика должна показать 12 кОм.

Если результаты отличаются от указанных значений, модуль необходимо заменить. Также стоит помнить, что индуктивность катушек, установленных внутри МЗ, довольно высокая, поэтому при подключении омметра может возникнуть искра. Рекомендуем не касаться выводов щупов одновременно во время диагностики (автор видео — Автоэлектрика ВЧ).

https://youtube.com/watch?v=nex4L-fsGk8

Инструкция по замене модуля

Если проверка модуля зажигания ВАЗ 2112 показала необходимость его замены, вы можете выполнить эту процедуру самостоятельно.

Процесс замены включает в себя следующие шаги:

1. В первую очередь, необходимо отключить питание в бортовой сети автомобиля. Для этого просто отсоедините отрицательную клемму от аккумулятора. Многие водители игнорируют этот этап, хотя он крайне важен. Если не отключить аккумулятор, в процессе ремонта может произойти короткое замыкание из-за попадания влаги или других факторов. Это может привести к необходимости полной замены проводки в автомобиле. Чтобы снять клемму с аккумулятора, достаточно открутить фиксирующий болт с помощью гаечного ключа.

2. После этого вам нужно отключить все высоковольтные провода, которые подключены к модулю. Важно запомнить их расположение, чтобы не перепутать при установке, так как это может негативно сказаться на работе всей системы.

3. Затем необходимо отключить разъем с проводами от самого устройства. Для этого обхватите колодку рукой и нажмите на фиксатор, который удерживает ее — он находится снизу и легко нащупывается. После этого аккуратно извлеките колодку и отложите в сторону, чтобы она не мешала вам в дальнейшем.

4. Теперь у вас есть два варианта: демонтировать устройство вместе с креплением или снять его отдельно. Первый вариант обычно выбирают, если помимо замены модуля зажигания нужно выполнить и другие ремонтные работы, например, получить доступ к сливному отверстию антифриза в блоке цилиндров. Хотя удобнее снимать модуль отдельно, это может закрыть доступ к другим деталям. Для демонтажа вам потребуется открутить гайки, которые крепят устройство к кронштейну. В зависимости от модели автомобиля, гайки могут быть разными, например, в виде шестигранных шпилек. В таком случае вам понадобится шестигранный ключ. В любом случае, после откручивания гайок, аккуратно извлеките модуль из его посадочного места.

5. Установка нового модуля осуществляется в обратной последовательности. При подключении обязательно будьте внимательны и правильно соедините все провода, идущие от свечей зажигания к модулю. Если на этом этапе вы перепутаете номера цилиндров на высоковольтных кабелях, это может привести к неправильной работе двигателя или даже к его не запуску.

Фотогалерея «Замена МЗ своими руками»

Цена вопроса

Цена устройства зависит от его производителя. Например, новый модуль от компании СОАТЭ обойдется примерно в 1700 рублей. Модель от БОШ будет стоить около 2000 рублей, а устройство от Дженерал Моторз — приблизительно 5000 рублей.

Видео «Рекомендации по диагностике МЗ»

В видео ниже представлены ключевые советы и особенности диагностики МЗ в автомобилях ВАЗ 2112 (автор — канал Дневник АвтоЭлектрика).

Как проверить модуль зажигания, катушку зажигания и бронепровода?!

Советы по выбору качественного модуля зажигания

При выборе модуля зажигания для автомобилей ВАЗ одиннадцатой и двенадцатой модели важно учитывать несколько ключевых факторов, чтобы обеспечить надежную работу двигателя и избежать частых поломок. Ниже представлены советы, которые помогут вам сделать правильный выбор.

1. Оригинальные запчасти vs. аналоги

Первым шагом в выборе модуля зажигания является решение, использовать ли оригинальные запчасти или их аналоги. Оригинальные модули, как правило, имеют более высокое качество и надежность, так как они производятся непосредственно заводом-изготовителем. Однако их стоимость может быть значительно выше. Аналоги могут быть более доступными, но важно тщательно проверять их качество и репутацию производителя.

2. Проверка совместимости

Перед покупкой модуля зажигания убедитесь, что он совместим с вашим автомобилем. Для этого можно обратиться к технической документации или консультироваться с продавцом. Неправильный выбор может привести к неэффективной работе двигателя или даже его поломке.

3. Изучение отзывов и рекомендаций

Перед покупкой стоит изучить отзывы других автовладельцев о конкретных моделях модулей зажигания. Это поможет вам понять, какие из них зарекомендовали себя как надежные и долговечные. Также полезно обратиться за рекомендациями к механикам или специалистам по ремонту автомобилей.

4. Проверка состояния модуля

Если вы покупаете модуль зажигания с рук или на рынке, обязательно проверьте его состояние. Осмотрите корпус на наличие трещин, повреждений или коррозии. Также стоит проверить контакты на предмет окисления. Наличие таких дефектов может свидетельствовать о том, что модуль не прослужит долго.

5. Упаковка и документация

Обратите внимание на упаковку и наличие документации. Оригинальные модули зажигания обычно поставляются в фирменной упаковке с инструкцией и гарантийным талоном. Это может быть дополнительным подтверждением качества и подлинности товара.

6. Гарантия и возврат

При покупке модуля зажигания уточните условия гарантии и возможность возврата. Надежные производители и продавцы предлагают гарантию на свою продукцию, что является дополнительным показателем качества. Если модуль окажется неисправным, возможность возврата или обмена поможет избежать дополнительных затрат.

Следуя этим советам, вы сможете выбрать качественный модуль зажигания для вашего автомобиля ВАЗ одиннадцатой или двенадцатой модели, что обеспечит его надежную работу и долговечность.

Профилактика и уход за модулем зажигания

Профилактика и уход за модулем зажигания являются важными аспектами, которые помогают поддерживать работоспособность автомобиля и предотвращают возможные поломки. Модуль зажигания отвечает за создание искры, необходимой для воспламенения топливно-воздушной смеси в цилиндрах двигателя. Неправильная работа этого устройства может привести к снижению мощности, увеличению расхода топлива и даже к поломке двигателя.

Для обеспечения надежной работы модуля зажигания необходимо следовать нескольким рекомендациям:

• Регулярная проверка состояния проводов и соединений: Проводка, соединяющая модуль зажигания с другими компонентами системы, должна быть в хорошем состоянии. Проверьте наличие повреждений, коррозии или ослабленных соединений. При обнаружении проблем, замените поврежденные провода или подтяните соединения.
• Очистка контактов: Контакты модуля зажигания могут загрязняться, что приводит к ухудшению его работы. Регулярно очищайте контакты с помощью специального очистителя для электроники или изопропилового спирта. Это поможет избежать окисления и улучшит проводимость.
• Проверка состояния свечей зажигания: Свечи зажигания играют ключевую роль в работе модуля зажигания. Регулярно проверяйте их состояние, заменяйте при необходимости. Неправильная работа свечей может привести к перегрузке модуля зажигания и его выходу из строя.
• Контроль температуры: Модуль зажигания должен работать в определенном температурном диапазоне. Перегрев может привести к его повреждению. Убедитесь, что система охлаждения двигателя работает исправно, и следите за температурой двигателя во время эксплуатации.
• Использование качественных запчастей: При замене модуля зажигания или его компонентов выбирайте только качественные запчасти от проверенных производителей. Это поможет избежать проблем с совместимостью и надежностью работы.
• Периодическая диагностика: Регулярно проводите диагностику системы зажигания с помощью специализированного оборудования. Это позволит выявить потенциальные проблемы на ранних стадиях и предотвратить серьезные поломки.

Следуя этим рекомендациям, вы сможете значительно продлить срок службы модуля зажигания и улучшить общую производительность вашего автомобиля. Профилактика и уход за модулем зажигания — это не только способ избежать дорогостоящего ремонта, но и залог безопасной и комфортной эксплуатации автомобиля.

Частые ошибки при ремонте и замене МЗ

При ремонте и замене модуля зажигания (МЗ) на автомобилях ВАЗ одиннадцатой и двенадцатой модели владельцы часто допускают ряд распространенных ошибок, которые могут привести к ухудшению работы двигателя или даже его поломке. Рассмотрим наиболее частые из них.

1. Неправильная диагностика неисправностей. Часто владельцы автомобилей начинают замену модуля зажигания, не проведя предварительную диагностику. Это может привести к тому, что проблема окажется не в МЗ, а в других элементах системы зажигания, таких как свечи зажигания, провода или катушка. Рекомендуется использовать диагностическое оборудование для проверки всех компонентов системы перед заменой.

2. Игнорирование состояния проводов и соединений. При замене модуля зажигания важно проверить состояние проводов и соединений. Износ или повреждение проводов может привести к неправильной работе нового модуля. Рекомендуется тщательно осмотреть все соединения на наличие коррозии, трещин или других повреждений и при необходимости заменить их.

3. Неправильная установка нового модуля. Установка нового модуля зажигания требует внимательности. Неправильное подключение проводов или неаккуратная установка могут привести к короткому замыканию или перегреву. Следует внимательно следовать инструкции производителя и убедиться, что все соединения надежны и правильно зафиксированы.

4. Использование неоригинальных запчастей. При замене модуля зажигания многие владельцы автомобилей выбирают более дешевые неоригинальные запчасти. Это может привести к снижению качества работы системы зажигания и, как следствие, к проблемам с запуском двигателя и его работой. Рекомендуется использовать оригинальные или проверенные аналоги, чтобы избежать дополнительных проблем.

5. Пренебрежение проверкой зазора свечей зажигания. После установки нового модуля зажигания необходимо проверить зазор свечей. Неправильный зазор может привести к неправильному сгоранию топлива и, как следствие, к снижению мощности двигателя и увеличению расхода топлива. Рекомендуется использовать щуп для проверки и регулировки зазора в соответствии с рекомендациями производителя.

6. Неправильная настройка угла опережения зажигания. После замены модуля зажигания необходимо проверить и при необходимости отрегулировать угол опережения зажигания. Неправильная настройка может привести к детонации, потере мощности и увеличению расхода топлива. Для настройки угла опережения рекомендуется использовать специальное оборудование и следовать инструкциям.

Избегая этих распространенных ошибок, владельцы автомобилей ВАЗ одиннадцатой и двенадцатой модели смогут обеспечить надежную работу модуля зажигания и продлить срок службы своего автомобиля. Правильная диагностика, аккуратная установка и использование качественных запчастей – залог успешного ремонта и замены МЗ.
