Электросхемы автомобилей — ключевой инструмент для понимания работы электрических систем. Умение читать и интерпретировать эти схемы позволяет эффективно диагностировать неисправности и проводить профилактическое обслуживание, что повышает надежность и безопасность автомобиля. В статье рассмотрим условные обозначения в электросхемах и дадим практические советы по их чтению, что поможет автолюбителям стать более уверенными в своих знаниях и навыках.

Что такое электросхемы?

Чтобы правильно интерпретировать принципиальные схемы автомобильного электрооборудования и понимать, что обозначают условные символы на электрических схемах, начнем с основ. Принципиальная схема электросистемы автомобиля представляет собой графическое изображение, на котором отображены пиктограммы различных элементов. Эти элементы системы располагаются в определенном порядке на схеме и могут быть связаны между собой как параллельно, так и последовательно.

Важно отметить, что схема электрооборудования не показывает реальное расположение компонентов, а иллюстрирует их взаимосвязь. Это означает, что автолюбитель, который способен самостоятельно разобраться в устройстве системы и читать расшифровку, сможет понять принцип работы электрооборудования с первого взгляда.

Каждая схема электрооборудования автомобиля включает несколько групп компонентов:

• устройства системы питания, отвечающие за генерацию напряжения;
• элементы, предназначенные для преобразования энергии;
• а также устройства, необходимые для передачи напряжения (эту роль выполняют проводники).

В качестве источников питания системы используются различные гальванические элементы, обладающие низким внутренним сопротивлением. Разнообразные электромоторы служат для преобразования энергии. В любом случае, схема электрооборудования автомобиля содержит объекты, которые условно обозначены на ней.

Зачем разбираться в электросхемах?

Каждый автовладелец должен уметь разбираться в принципиальных электросхемах, так как это поможет сэкономить средства на ремонте в случае поломки. Конечно, для устранения более серьезных неисправностей лучше обратиться к профессионалам, ведь электрооборудование современных автомобилей представляет собой сложную систему, где ошибки могут привести к серьезным последствиям. Однако, если проблема незначительная или требуется просто подключить освещение, то выполнить это самостоятельно вполне реально.

Кроме того, знание структуры электрооборудования автомобиля крайне важно для тех, кто хочет внести изменения в его работу. Например, многие автолюбители занимаются тюнингом своих машин самостоятельно, используя различные методы. Это может быть не только установка новых бамперов или обвесов, но и модернизация салона, например, установка новой мультимедийной системы или кондиционера. Также важно разобраться в электросхеме, если вы планируете установить противоугонную систему, ведь в наше время защита автомобиля становится особенно актуальной.

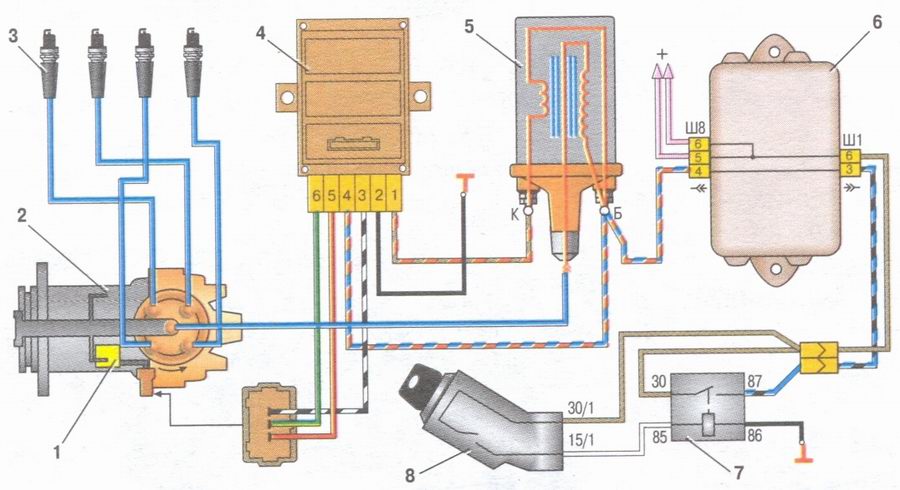

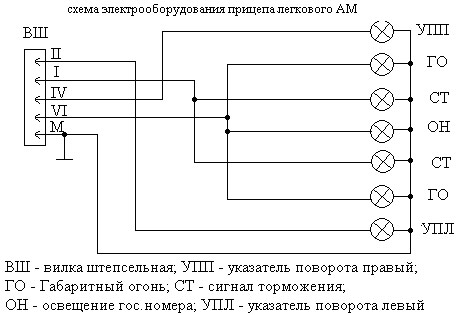

Кроме того, умение читать электросхему необходимо водителям, имеющим прицеп, так как часто возникают трудности с его подключением к системе автомобиля. В любом случае, если вы собираетесь устанавливать дополнительное оборудование, знание электросхемы будет вам очень полезно. Без этого навыка вы не сможете корректно подключить провода и настроить новое оборудование.

https://youtube.com/watch?v=IQBVhNAATyA

Интересные факты

Вот несколько интересных фактов о чтении электросхем автомобилей:

1. Символы и обозначения: Электросхемы автомобилей используют стандартизированные символы для обозначения различных компонентов, таких как резисторы, конденсаторы, переключатели и датчики. Знание этих символов позволяет быстро ориентироваться в схеме и понимать, как различные элементы взаимодействуют друг с другом.

2. Диагностика неисправностей: Умение читать электросхемы является ключевым навыком для механиков и техников. Правильное понимание схемы помогает не только в ремонте, но и в диагностике неисправностей. Например, если в схеме указано, что определенный датчик не получает питание, это может указывать на проблему с проводкой или предохранителем.

3. Эволюция технологий: Современные автомобили становятся все более сложными, и их электросхемы отражают это. В то время как старые автомобили имели относительно простые схемы, современные модели могут включать множество электронных систем, таких как системы помощи водителю, мультимедиа и управления двигателем. Это делает навыки чтения электросхем особенно важными для специалистов в области автосервиса.

Как читать электросхемы автомобилей – основные обозначения

Итак, давайте обсудим ключевые аспекты, которые помогут вам правильно интерпретировать электросхему любого транспортного средства. Как уже упоминалось, без этих знаний самостоятельно выполнить ремонт оборудования будет крайне сложно. Конечно, ни одно устройство не сможет работать без подачи напряжения через внутренние проводники.

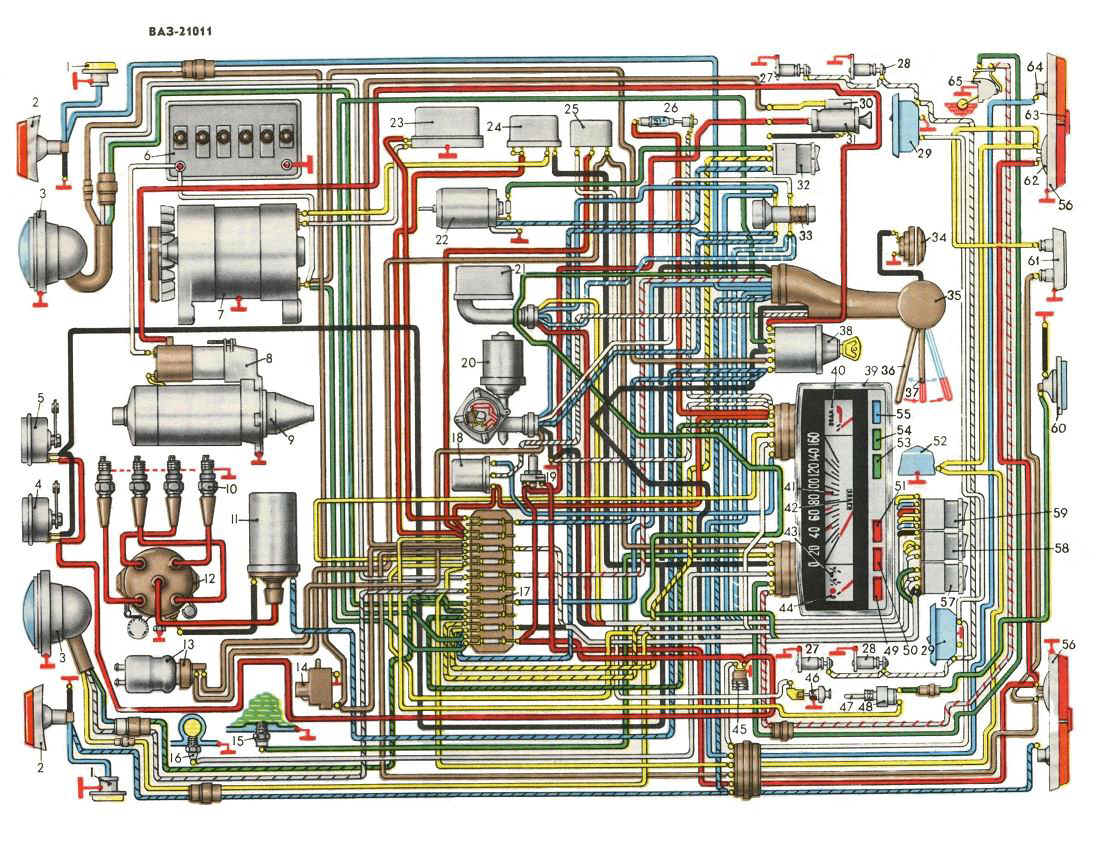

Электросхема автомобиля с обозначениями всех компонентов должна находиться в сервисной книжке. Ознакомившись с ней, вы увидите множество различных символов, представляющих приборы и устройства, соединенные линиями. Обратите внимание, что каждая из этих линий может иметь свой цвет, который должен соответствовать реальной расцветке проводов в электросхеме (автор видео — Автоэлектрика ВЧ).

Если ваш автомобиль оснащен множеством электрических приборов и устройств, на схеме будет представлено большое количество компонентов. Соответственно, проводка может быть изображена разрывами и отрезками. Это может показаться запутанным на первый взгляд, но разобраться в этом не так сложно, как может показаться.

Каждая схема состоит из следующих элементов:

1. Источник питания. В данном случае это может быть аккумулятор или генератор автомобиля.
2. Проводники. Эти элементы обеспечивают передачу электрического тока по сети.
3. Устройства управления. Эти приборы необходимы для замыкания или размыкания электрической цепи по мере необходимости. Стоит отметить, что такие устройства могут как присутствовать, так и отсутствовать на электросхеме.
4. Потребители напряжения. Это все электрооборудование, которое использует энергию, преобразуя ток в другой вид энергии. Например, прикуриватель преобразует напряжение в тепловую энергию.

Если вам нужно провести ремонт автомобиля самостоятельно, при расшифровке схемы следует учитывать несколько основных принципов:

1. Все проводники, как уже упоминалось, обозначаются определенным цветом на схеме. Провод может быть одного цвета или двух, то есть основным и дополнительным. Дополнительные компоненты должны иметь штрихи — поперечные или продольные.
2. Если несколько проводов находятся в одном жгуте и имеют одинаковую маркировку, это означает, что они соединены между собой. Иными словами, эти проводники имеют гальваническое соединение.
3. На любой схеме, если проводник входит в жгут, он должен иметь небольшой наклон в сторону, где он расположен.
4. На практике черным цветом обычно обозначаются проводники, которые соединяются с массой автомобиля, то есть с его кузовом.
5. Контакты реле отмечаются в том состоянии, когда через обмотку устройства не проходит напряжение. В стандартном состоянии эти компоненты могут быть либо замкнутыми, либо разомкнутыми.
6. Вы также можете заметить, что на проводниках есть определенные обозначения, особенно в местах подключения к оборудованию. Это поможет водителю быстро понять, куда ведет проводник, не прослеживая всю цепь.

Если на каких-либо механизмах указаны номера, они должны соответствовать цифрам. Если число заключено в круг, это означает, что перед вами соединение проводника с минусом. Цифровые и буквенные комбинации соответствуют разъемным соединениям.

В комплекте с сервисной книжкой может быть таблица, которая поможет расшифровать элементы сети, характерные для конкретной модели автомобиля. В общем, если вам нужно расшифровать схему, главное — быть терпеливым и понять, что означает то или иное обозначение. Освоив принцип расшифровки, вы сможете легко определить назначение всех элементов.

В иномарках используются другие маркировки, но принцип остается тем же.

https://youtube.com/watch?v=nVn_u6EFDcw

Видео «Правильно расшифровываем элементы цепи в автомобиле»

Дополнительную информацию по данному вопросу вы можете найти в видео, представленном ниже (автор — MR. BORODA).

Как читать схему проводки автомобиля

Типы электросхем: схемы подключения и принципиальные схемы

Электросхемы автомобилей можно разделить на несколько типов, каждый из которых выполняет свою уникальную функцию и служит для различных целей. Основные категории, которые мы рассмотрим, это схемы подключения и принципиальные схемы. Понимание различий между ними поможет вам лучше ориентироваться в электрических системах автомобиля.

Схемы подключения представляют собой визуальное отображение того, как различные компоненты автомобиля соединены между собой. Эти схемы показывают, какие провода и разъемы используются для подключения различных элементов, таких как аккумулятор, генератор, стартер, фары и другие электрические устройства. Схемы подключения обычно содержат информацию о цветах проводов, их назначении и местоположении, что делает их незаменимыми при диагностике и ремонте электрических систем.

Схемы подключения могут быть как простыми, так и сложными, в зависимости от конструкции автомобиля. Например, в старых моделях автомобилей схемы подключения могут быть менее запутанными, в то время как современные автомобили с множеством электронных систем требуют более сложных схем. Важно отметить, что каждая схема подключения уникальна для конкретной модели автомобиля, поэтому всегда следует использовать схему, соответствующую вашему автомобилю.

Принципиальные схемы, в отличие от схем подключения, фокусируются на функциональных связях между компонентами. Эти схемы показывают, как электрические сигналы проходят через систему, и как различные элементы взаимодействуют друг с другом. Принципиальные схемы часто используются для понимания работы электрических систем, таких как системы зажигания, управления двигателем или системы безопасности.

На принципиальных схемах могут быть изображены не только электрические компоненты, но и их функциональные связи, что позволяет понять, как работает система в целом. Например, схема может показать, как сигнал от датчика температуры двигателя передается в блок управления, который затем регулирует работу системы охлаждения. Это знание может быть полезным при диагностике неисправностей, так как позволяет определить, где именно может возникнуть проблема.

В заключение, знание о типах электросхем и их особенностях является важным аспектом для любого автолюбителя или специалиста по ремонту автомобилей. Понимание схем подключения и принципиальных схем поможет вам не только в диагностике и ремонте, но и в более глубоком понимании работы вашего автомобиля. Это знание может значительно упростить процесс ремонта и повысить вашу уверенность в работе с электрическими системами автомобиля.

Частые ошибки при чтении электросхем и как их избежать

Чтение электросхем автомобилей может быть сложной задачей, особенно для новичков. Однако, понимание основных принципов и распространенных ошибок поможет вам избежать многих проблем. Рассмотрим наиболее частые ошибки, которые могут возникнуть при работе с электросхемами, и способы их предотвращения.

1. Неправильное понимание символов

Электросхемы используют множество символов для обозначения различных компонентов, таких как резисторы, конденсаторы, диоды и т.д. Одна из распространенных ошибок заключается в неправильном интерпретировании этих символов. Чтобы избежать этой ошибки, важно ознакомиться с легендой схемы, где указаны все используемые символы и их значения. Также полезно иметь под рукой справочник по электрическим символам.

2. Игнорирование направлений тока

Некоторые начинающие специалисты могут не обращать внимания на направление тока в цепи. Это может привести к неправильной диагностике неисправностей. Чтобы избежать этой ошибки, всегда следите за стрелками, указывающими направление тока, и помните, что в большинстве случаев ток движется от положительного к отрицательному полюсу.

3. Неправильная интерпретация соединений

На схемах могут быть представлены как соединенные, так и разъединенные компоненты. Ошибка в интерпретации этих соединений может привести к неправильному подключению проводов. Обратите внимание на точки соединения и используйте цветовые коды проводов, если они указаны. Это поможет избежать путаницы.

4. Пренебрежение масштабом схемы

Некоторые схемы могут быть представлены в разных масштабах, и игнорирование этого факта может привести к неверной оценке размеров компонентов и расстояний между ними. При работе с электросхемами всегда проверяйте масштаб и, если необходимо, используйте линейку для точных измерений.

5. Неправильное использование мультиметра

Мультиметр — это важный инструмент для диагностики электрических систем, но его неправильное использование может привести к ошибкам. Например, установка мультиметра в неправильный режим измерения может дать неверные показания. Перед началом работы с мультиметром обязательно ознакомьтесь с его функциями и настройками, а также с тем, как правильно подключать щупы.

6. Недостаток практики

Чтение электросхем — это навык, который требует практики. Многие начинающие механики могут испытывать трудности из-за недостатка опыта. Чтобы улучшить свои навыки, рекомендуется регулярно изучать различные схемы, а также участвовать в практических занятиях или курсах, где можно получить опыт работы с реальными автомобилями.

Избегая этих распространенных ошибок, вы сможете значительно повысить свою уверенность и точность при чтении электросхем автомобилей. Помните, что практика и внимательность — ключевые факторы в освоении этой важной области.

Практические советы по работе с электросхемами: инструменты и ресурсы

Работа с электросхемами автомобилей требует не только теоретических знаний, но и практических навыков. Для успешного чтения и понимания схем необходимо использовать определенные инструменты и ресурсы, которые помогут упростить процесс диагностики и ремонта. Рассмотрим основные из них.

Инструменты для работы с электросхемами

• Мультиметр: Это незаменимый инструмент для измерения напряжения, тока и сопротивления. С его помощью можно проверять целостность цепей, находить короткие замыкания и определять неисправные компоненты.
• Осциллограф: Для более глубокого анализа сигналов в электрических цепях, особенно в случае сложных систем, таких как системы управления двигателем, осциллограф позволяет визуализировать изменения напряжения во времени.
• Тестеры цепей: Эти устройства помогают быстро проверить наличие напряжения и целостность проводки. Они бывают как простыми, так и многофункциональными, что позволяет использовать их в различных ситуациях.
• Ключи и отвертки: Для доступа к электрическим компонентам автомобиля часто требуется демонтаж различных элементов. Набор качественных инструментов поможет избежать повреждений.
• Лупа или увеличительное стекло: Для детального изучения мелких деталей схем и компонентов, особенно при работе с мелкими соединениями и контактами.

Ресурсы для изучения электросхем

Существует множество ресурсов, которые могут помочь в изучении электросхем и улучшении навыков работы с ними:

• Справочные материалы: Книги и руководства по автомобильной электронике содержат теоретическую информацию и практические советы. Рекомендуется обратить внимание на издания, которые охватывают конкретные марки и модели автомобилей.
• Онлайн-курсы: Платформы, такие как Coursera, Udemy и другие, предлагают курсы по автомобильной электронике, которые могут помочь в освоении основ и углублении знаний.
• Форумы и сообщества: Участие в специализированных форумах и группах в социальных сетях позволяет обмениваться опытом с другими автолюбителями и профессионалами, получать советы и рекомендации по работе с электросхемами.
• Программное обеспечение: Существуют программы для моделирования и анализа электрических схем, которые могут помочь в изучении и понимании работы различных систем автомобиля.
• Видеоуроки: На YouTube и других видеоплатформах можно найти множество обучающих видео, которые демонстрируют процесс работы с электросхемами на практике.

Заключение

Работа с электросхемами автомобилей требует внимательности и аккуратности. Использование правильных инструментов и ресурсов значительно упростит процесс диагностики и ремонта. Постоянное обучение и практика помогут вам стать более уверенным в чтении и интерпретации электросхем, что, в свою очередь, повысит вашу квалификацию как автолюбителя или специалиста в области автомобильной электроники.
