Подключение электрической схемы прицепа легкового автомобиля требует внимательности и точности. В статье рассмотрим типы розеток для подключения прицепа и фаркопа, а также пошагово объясним, как выполнить эту процедуру самостоятельно. Знание этих нюансов поможет избежать ошибок, обеспечить безопасность на дороге и продлить срок службы прицепа.
Розетки, устанавливаемые на фаркоп
Если вам необходимо подключить автомобильный прицеп к электросистеме вашего автомобиля, первым шагом будет установка фаркопа. Как же правильно подключить электросхему к прицепу? Давайте сначала рассмотрим различные типы электрических розеток, которые существуют (автор видео — SAOS + обо всём на свете).
На фаркопе легкового автомобиля установлена специальная площадка, на которую крепится розетка. Важно, чтобы эта розетка была надежно защищена от воздействия внешней среды. Для подключения легкового прицепа обычно используются розетки с 13 или 7 контактами.
Розетки с 13 контактами распространены в европейских и американских странах. Дополнительные контакты в этом случае предназначены для активации противотуманной фары и другого оборудования, которое может быть подключено в так называемых домах-прицепах. К этим контактам также можно подключить систему противоугона для прицепа. В свою очередь, 7-контактные розетки чаще встречаются на автомобилях, используемых в странах постсоветского пространства. В обоих случаях контакты должны быть расположены зеркально.
Обозначение выводов для подключения прицепа

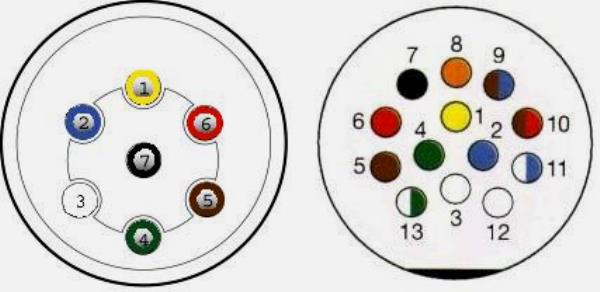

Если вы уже знакомы с розетками, которые используются для подключения к автомобильной цепи, то давайте разберемся, какую функцию выполняют контакты. Ниже представлена схема подключения проводов для различных типов штекеров.
Важно отметить, что данная схема подходит как для 7-, так и для 13-контактных разъемов:
- Желтый контакт предназначен для подключения левого поворотника.
- Синий разъем используется для задней противотуманной фары.
- Белый вывод служит заземлением для контактов.
- Зеленый контакт отвечает за соединение с проводкой правого поворотника.
- Коричневый вывод обеспечивает работу левой стороны габаритных огней и подсветки номерного знака.
- Красный контакт отвечает за функционирование стоп-огней.
- Черный вывод предназначен для включения правой стороны габаритных огней и подсветки номерного знака.
- Розовый контакт используется для активации ламп заднего хода.
- Оранжевый вывод предназначен для подключения к аккумуляторной батарее.
- Серый контакт служит для подключения к системе зажигания.
- Черно-белый элемент обозначает заземление контактов.
- Сине-белый вывод обычно является резервным и предназначен для подключения сигнального кабеля.
- Заземление для девятого контакта.
В целом, для обозначения контактов могут использоваться и другие цвета, однако в данном списке представлены наиболее распространенные из них.
| Этап | Описание | Необходимые инструменты и материалы |
|---|---|---|
| 1. Подготовка и планирование | ||
| 1.1. Определение типа прицепа | Легковой, грузовой, кемпер, лодочный. От этого зависит количество и тип необходимых функций (габариты, стопы, поворотники, задний ход, противотуманки, питание 12В). | — |
| 1.2. Выбор схемы подключения | Стандартная 7-контактная (ISO 1724) или 13-контактная (ISO 11446) в зависимости от функционала прицепа и автомобиля. | Схемы подключения (можно найти в интернете или в инструкции к прицепу/фаркопу). |
| 1.3. Проверка совместимости | Убедитесь, что ваш автомобиль оснащен фаркопом и имеет соответствующий разъем для подключения прицепа. Если нет, потребуется установка фаркопа и проводки. | Инструкция к автомобилю, визуальный осмотр. |
| 2. Установка фаркопа и проводки (если требуется) | ||
| 2.1. Установка фаркопа | Следуйте инструкции производителя фаркопа. Обычно включает крепление к раме автомобиля. | Набор гаечных ключей, динамометрический ключ, дрель (при необходимости). |
| 2.2. Прокладка проводки фаркопа | Проводка прокладывается от задних фонарей автомобиля к месту установки розетки фаркопа. | Отвертки, плоскогубцы, изолента, стяжки для кабеля, тестер (мультиметр). |
| 2.3. Подключение к электросистеме автомобиля | Подключение к соответствующим проводам задних фонарей (габариты, стопы, поворотники). Может потребоваться использование специальных адаптеров (блоков согласования) для современных автомобилей с CAN-шиной. | Клеммы, обжимной инструмент, паяльник (при необходимости), термоусадочная трубка, блок согласования (если требуется). |
| 3. Подключение розетки фаркопа | ||
| 3.1. Монтаж розетки | Розетка крепится к фаркопу или бамперу автомобиля. | Отвертки, дрель (при необходимости), крепеж для розетки. |
| 3.2. Подключение проводов к розетке | Каждый провод от автомобиля подключается к соответствующему контакту розетки согласно выбранной схеме. | Отвертки (для винтовых клемм), обжимной инструмент (для обжимных клемм), схема подключения. |
| 4. Подключение вилки прицепа | ||
| 4.1. Разборка вилки | Открутите или снимите крышку вилки прицепа. | Отвертка. |
| 4.2. Подключение проводов прицепа к вилке | Провода от фонарей прицепа подключаются к соответствующим контактам вилки, соблюдая схему. | Отвертки (для винтовых клемм), обжимной инструмент (для обжимных клемм), схема подключения. |
| 4.3. Сборка вилки | Закройте крышку вилки, убедившись в надежности соединений. | Отвертка. |
| 5. Тестирование и проверка | ||
| 5.1. Подключение прицепа к автомобилю | Соедините вилку прицепа с розеткой фаркопа. | — |
| 5.2. Проверка работы световых приборов | Включите габариты, стоп-сигналы, поворотники, задний ход, противотуманные фары (если есть) на автомобиле и убедитесь, что они корректно работают на прицепе. | Помощник для проверки или зеркало. |
| 5.3. Проверка питания 12В (если есть) | Если прицеп имеет функции, требующие постоянного питания 12В (например, холодильник), проверьте их работоспособность. | Мультиметр. |
| 5.4. Проверка надежности соединений | Убедитесь, что все провода надежно закреплены, нет оголенных участков, и изоляция цела. | Визуальный осмотр. |
| 6. Дополнительные рекомендации | ||
| 6.1. Использование герметика | Для защиты контактов розетки и вилки от влаги и коррозии можно использовать специальный герметик. | Герметик для электропроводки. |
| 6.2. Регулярная проверка | Периодически проверяйте состояние проводки, контактов и световых приборов прицепа. | — |
| 6.3. Запасные предохранители | Всегда имейте при себе запасные предохранители для электросистемы прицепа и автомобиля. | Запасные предохранители. |
Интересные факты
Вот несколько интересных фактов о подключении электрической схемы для прицепа легкового автомобиля:
-
Стандарты подключения: В Европе существует стандарт ISO 1724, который определяет схему подключения электрических систем прицепов. Этот стандарт обеспечивает совместимость между различными автомобилями и прицепами, что упрощает процесс подключения и эксплуатации.
-
Сигналы безопасности: При подключении прицепа важно учитывать не только основные функции, такие как освещение и поворотники, но и сигналы безопасности. Например, многие современные прицепы оснащены системой аварийной сигнализации, которая автоматически активируется при отключении прицепа от автомобиля, что помогает предотвратить аварии.
-
Электрическая нагрузка: При подключении прицепа необходимо учитывать общую электрическую нагрузку на бортовую сеть автомобиля. Если прицеп имеет дополнительные функции, такие как освещение или обогрев, это может привести к перегрузке системы автомобиля. Поэтому важно правильно рассчитывать мощность и использовать предохранители для защиты электрической схемы.
Инструкция по подключению

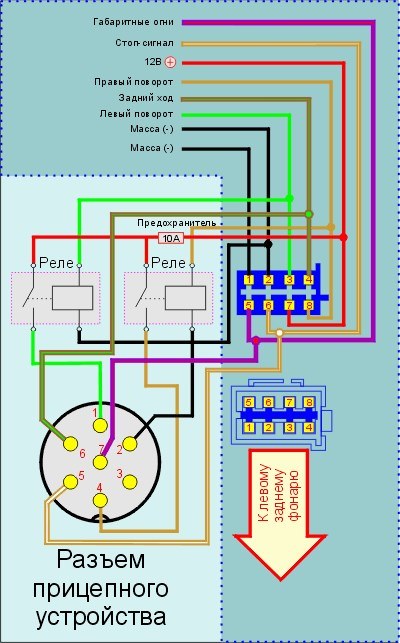

Итак, как происходит подключение прицепа к фаркопу? Подключение автоприцепа осуществляется в области колодки жгута, которая находится рядом с задними фонарями, обычно через специальное отверстие для замены ламп. Важно отметить, что в современных автомобилях могут возникнуть трудности при подключении к проводке. Чаще всего они связаны с неправильной работой индикаторов на приборной панели автомобиля и прицепа. Проблема заключается в том, что электрическая схема автомобиля рассчитана на определенные параметры тока и сопротивления.
При добавлении дополнительных потребителей энергии уровень внутреннего сопротивления проводки снижается. В результате этого увеличивается ток, что может привести к срабатыванию защитных систем. Более того, сама система может воспринять такое вмешательство как короткое замыкание. Чтобы избежать подобных ситуаций, рекомендуется использовать специальный адаптер с повышенным внутренним сопротивлением. Этот адаптер обеспечивает стабильное питание для оптики, используя альтернативный источник энергии.
Так как используется дополнительный источник, его необходимо подключить к аккумулятору. Если адаптер отсутствует, для подключения прицепа к фаркопу можно воспользоваться реле, которое регулирует напряжение, необходимое для габаритных огней. В целом, процесс подключения не слишком сложен, однако, если у вас есть сомнения, лучше доверить его выполнение специалистам. Если вы не уверены в своих силах или у вас автомобиль с системой контроля нагрузки, обратитесь в автосервис!

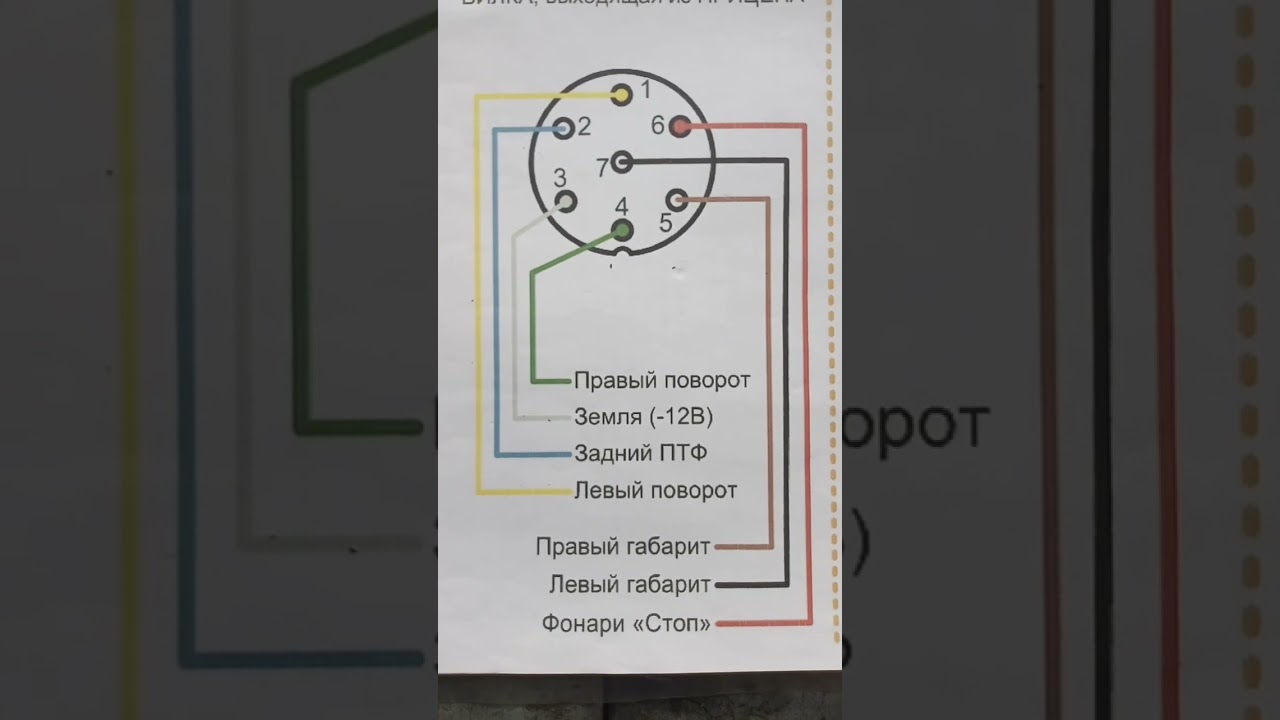

Видео «Как правильно подсоединить электрику к устройству»
Все детали и особенности данного процесса представлены в видео ниже (автор видео — Семья Бровченко).
Выбор кабеля и его характеристики
При подключении электрической схемы для прицепа легкового автомобиля выбор кабеля является одним из ключевых этапов, который напрямую влияет на безопасность и надежность всей системы. Правильный выбор кабеля обеспечивает стабильную работу всех электрических компонентов, таких как освещение, тормоза и другие системы, которые могут быть установлены на прицепе.
Первым шагом в выборе кабеля является определение его сечения. Сечение кабеля должно соответствовать максимальному току, который будет проходить через него. Для этого необходимо рассчитать ток, исходя из мощности всех подключаемых устройств. Например, если вы планируете установить светодиодные фонари, их мощность будет значительно ниже, чем у традиционных ламп накаливания, что позволит использовать кабель меньшего сечения.
Стандартные значения сечения кабелей для прицепов варьируются от 0,5 до 2,5 мм². Для освещения и сигнализации обычно достаточно кабеля сечением 1,0 мм², в то время как для более мощных устройств, таких как тормоза или дополнительные системы, рекомендуется использовать кабель сечением 1,5-2,5 мм².
Следующим важным аспектом является материал, из которого изготовлен кабель. Наиболее распространенными являются медные и алюминиевые кабели. Медные кабели обладают высокой проводимостью и меньшим сопротивлением, что делает их более предпочтительными для автомобильных систем. Алюминиевые кабели, хотя и дешевле, имеют более высокое сопротивление и могут нагреваться при больших токах, что может привести к перегреву и повреждению изоляции.
Изоляция кабеля также играет важную роль в его выборе. Она должна быть устойчивой к воздействию влаги, ультрафиолетового излучения и механическим повреждениям. Для автомобильных приложений рекомендуется использовать кабели с изоляцией из ПВХ или резины, которые обеспечивают необходимую защиту и долговечность.
Кроме того, стоит обратить внимание на длину кабеля. При слишком длинном кабеле может возникнуть падение напряжения, что негативно скажется на работе подключенных устройств. Рекомендуется использовать как можно более короткие отрезки кабеля и избегать лишних соединений, которые могут стать потенциальными местами отказа.
Наконец, не забывайте о маркировке и сертификации кабелей. При выборе кабеля для прицепа следует обращать внимание на наличие соответствующих сертификатов, подтверждающих его качество и соответствие стандартам безопасности. Это поможет избежать проблем в будущем и обеспечит надежную работу электрической схемы вашего прицепа.
Проверка работоспособности схемы
После завершения подключения электрической схемы для прицепа легкового автомобиля крайне важно провести проверку работоспособности всей системы. Это позволит убедиться, что все элементы функционируют корректно и обеспечивают безопасное использование прицепа на дороге.
Первым шагом в проверке работоспособности является визуальный осмотр всех соединений. Убедитесь, что провода надежно закреплены, нет повреждений изоляции, а также что все разъемы плотно подсоединены. Обратите внимание на наличие коррозии или загрязнений на контактах, так как это может привести к плохому контакту и сбоям в работе.
Далее, рекомендуется проверить каждую функцию электрической схемы по отдельности. Начните с освещения. Включите габаритные огни, стоп-сигналы и поворотники, чтобы убедиться, что все лампы работают. Для этого можно попросить помощника, чтобы он находился за автомобилем и сообщал о состоянии огней. Если какие-либо лампы не работают, проверьте их соединения и замените неисправные элементы.
Следующим этапом является проверка работы тормозной системы. Для этого необходимо нажать на тормоза автомобиля и убедиться, что стоп-сигналы прицепа загораются. Это критически важный момент, так как исправные стоп-сигналы обеспечивают безопасность на дороге, предупреждая других участников о намерении остановиться.
Также стоит проверить работу системы сигнализации. Включите поворотники и убедитесь, что они мигают с одинаковой частотой как на автомобиле, так и на прицепе. Если частота мигания отличается, это может указывать на наличие проблемы в цепи или на неисправность одной из ламп.
Не забудьте протестировать работу заднего освещения. Включите задний ход и проверьте, загораются ли огни прицепа. Это также важный аспект безопасности, особенно в условиях низкой видимости.
Если все проверки прошли успешно, и все элементы работают исправно, можно считать, что электрическая схема прицепа подключена правильно. Однако, если вы заметили какие-либо неисправности, не стоит игнорировать их. Лучше всего обратиться к специалисту или провести дополнительные проверки, чтобы избежать возможных проблем в будущем.
В заключение, регулярная проверка работоспособности электрической схемы прицепа является важной частью его эксплуатации. Это не только гарантирует безопасность на дороге, но и продлевает срок службы всех электрических компонентов.
Устранение распространенных проблем при подключении
При подключении электрической схемы для прицепа легкового автомобиля могут возникнуть различные проблемы, которые могут затруднить процесс или даже сделать его невозможным. Важно знать, как их выявлять и устранять, чтобы обеспечить безопасное и надежное функционирование прицепа.
1. Неправильное подключение проводов
Одной из самых распространенных проблем является неправильное подключение проводов. Каждый провод в электрической системе прицепа имеет свое назначение, и если они подключены неправильно, это может привести к неработоспособности световых сигналов, тормозов или других систем. Для устранения этой проблемы необходимо:
- Проверить схему подключения, которая обычно прилагается к прицепу или доступна в интернете.
- Убедиться, что каждый провод подключен к соответствующему контакту на разъеме автомобиля и прицепа.
- Использовать мультиметр для проверки целостности проводов и наличия напряжения.
2. Коррозия контактов
Коррозия на контактах может привести к плохому соединению и, как следствие, к сбоям в работе электрической системы. Чтобы устранить эту проблему, следует:
- Регулярно проверять состояние контактов и разъемов.
- Очистить корродированные участки с помощью специального очистителя для контактов или мелкой наждачной бумаги.
- Нанести защитный спрей для предотвращения дальнейшей коррозии.
3. Перегрузка системы
При использовании прицепа с большим количеством электрических устройств (например, дополнительные фонари, обогреватели и т.д.) может произойти перегрузка системы. Это может привести к перегреву проводов и выходу из строя предохранителей. Для предотвращения этой проблемы:
- Убедитесь, что суммарная мощность всех подключенных устройств не превышает допустимые значения для вашего автомобиля и прицепа.
- Используйте предохранители соответствующего номинала для защиты системы.
- При необходимости установите дополнительный аккумулятор или генератор для питания дополнительных устройств.
4. Неправильная работа световых сигналов
Если световые сигналы прицепа не работают должным образом, это может быть связано с несколькими факторами:
- Проблемы с лампочками – проверьте, не перегорели ли они.
- Неправильное подключение проводов, как упоминалось ранее.
- Неисправность в блоке управления или реле. В этом случае может потребоваться замена неисправного компонента.
5. Проблемы с заземлением
Неправильное или отсутствующее заземление может привести к различным электрическим проблемам, включая мерцание огней и сбои в работе системы. Для устранения этой проблемы:
- Проверьте, что заземляющий провод надежно подключен как к автомобилю, так и к прицепу.
- Убедитесь, что заземляющие точки чистые и свободны от коррозии.
Знание этих распространенных проблем и способов их устранения поможет вам обеспечить надежное и безопасное подключение электрической схемы для прицепа легкового автомобиля. Регулярная проверка и обслуживание электрической системы помогут избежать многих неприятностей в будущем.
