Подключение фаркопа — ключевой этап для автолюбителей, планирующих использовать прицеп для перевозки грузов или отдыха. В статье рассмотрим процесс подключения фаркопа, включая схемы распиновки розетки и советы по самостоятельному выполнению работы. Вы узнаете, как избежать распространенных ошибок и обеспечить надежное соединение, что повысит безопасность на дороге и продлит срок службы автомобиля.

Установка

Установка фаркопа выполняется по следующему алгоритму:

1. Поместите автомобиль на эстакаду или в смотровую яму. Обязательно отключите аккумулятор, чтобы обесточить систему автомобиля.
2. Освободите багажное отделение от всех предметов. Это касается не только личных вещей, но и запасного колеса и ремкомплекта. Также необходимо снять обивку, аккуратно отсоединив все клипсы.
3. Подготовьте фаркоп к установке, разместив его в нужном месте. Зафиксируйте устройство и отметьте места для крепежных элементов.
4. Просверлите отверстия в отмеченных местах для установки крепежей. Чтобы избежать коррозии и продлить срок службы, обработайте отверстия антикоррозийным средством.
5. Установите болты и шайбы в подготовленные отверстия и надежно затяните их с помощью подходящего ключа.
6. Затем сделайте еще два отверстия в багажнике и внизу лонжерона, используя усиливающие накладки. Это не только укрепит крепление, но и поможет распределить нагрузку на кузов.
7. Вставьте болты и установите накладки. Завершите процесс монтажом электрической части. Для правильного выполнения этой задачи рекомендуем ознакомиться с советами, которые будут представлены ниже. Выберите один из двух предложенных методов. Более подробную информацию о процессе установки фаркопа можно найти в видео, размещенном ниже.

Установка Фаркопа на Логан своими руками

Как подключить розетку фаркопа?

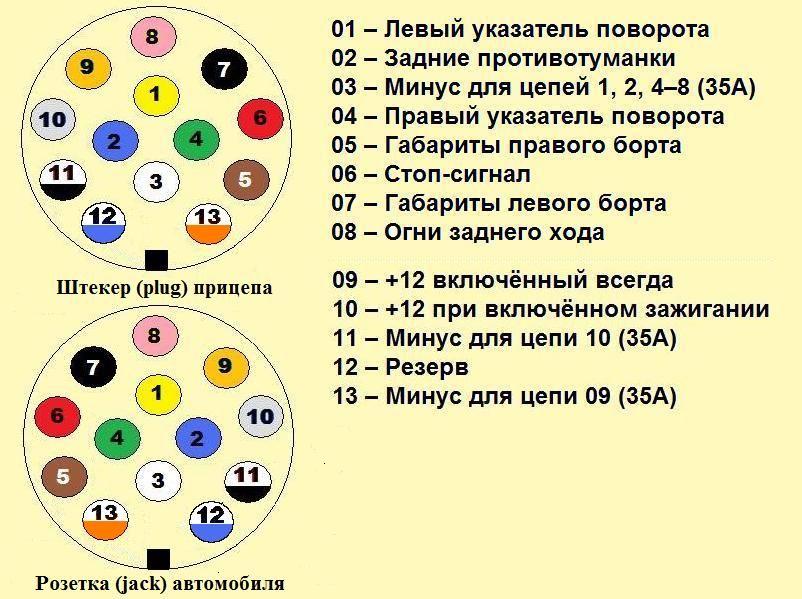

Для корректного подключения прицепа к легковому автомобилю и вилки фаркопа с 7 или 13 контактами, важно понять, по какой схеме будет производиться подключение. В домашних условиях подключение фаркопа осуществляется согласно одной из двух схем — стандартной или универсальной. Стандартный метод подключения смарт-розетки на 13 или 7 контактов к электропроводке актуален, если на автомобиле и прицепе имеются соответствующие разъемы. Благодаря контактам этих разъемов возможно соединение, что позволяет автолюбителю выполнить все работы даже без схемы подключения прицепа.

Основная задача заключается в правильном соединении контактов смарт-розетки на 7 или 13 контактов с гнездом. Обычно распиновка розетки фаркопа и ее согласование указаны в сервисной книжке автомобиля. Однако если при подключении разъемов смарт-розетки на 7 или 13 контактов требуется вносить изменения в схему электропроводки, то стандартный способ становится нецелесообразным. В таких случаях автолюбителям приходится прибегать к универсальному методу, и мы готовы помочь разобраться в каждом из них.

Интересные факты

Вот несколько интересных фактов о подключении фаркопа, которые могут быть полезны начинающим автолюбителям:

1. Разнообразие типов фаркопов: Существует несколько типов фаркопов, включая съемные, полусъемные и стационарные. Съемные фаркопы удобны тем, что их можно легко снять, когда они не нужны, что помогает сохранить эстетический вид автомобиля и уменьшить сопротивление воздуха.

2. Электрическая проводка: Подключение фаркопа часто требует установки электрической проводки для подключения к системе освещения прицепа. Важно знать, что неправильное подключение может привести к перегрузке системы и даже к повреждению электроники автомобиля. Поэтому рекомендуется использовать специальные комплекты проводки, которые соответствуют модели вашего автомобиля.

3. Законодательные нормы: В некоторых странах и регионах существуют строгие правила и нормы, касающиеся установки и использования фаркопов. Например, может потребоваться регистрация фаркопа или наличие специального сертификата. Перед установкой стоит ознакомиться с местными законами, чтобы избежать штрафов и проблем с безопасностью на дороге.

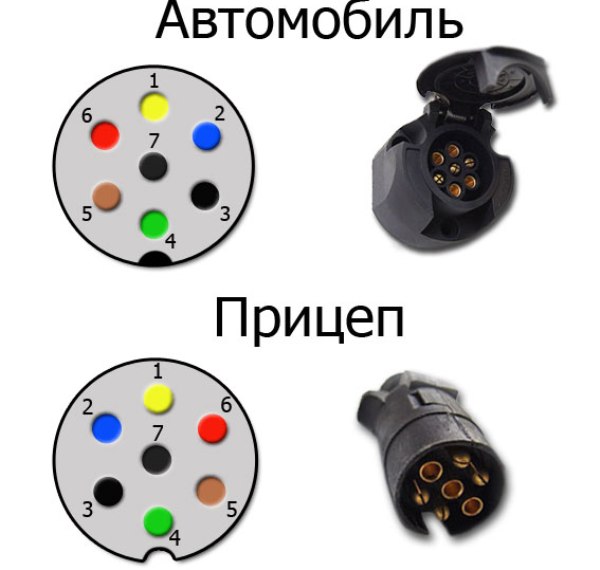

Стандартный метод

В большинстве старых российских автомобилей отсутствует блок управления и согласования. Автовладельцы могут подключить смарт-розетку на 7 или 13 контактов к электросистеме, используя существующую проводку. Это позволяет избежать необходимости в дополнительных разветвителях. Таким образом, процесс подключения фаркопа сводится к соединению проводов с электрикой автомобиля, что обеспечивает корректную работу освещения на прицепе.

Первым шагом в этом процессе является изучение схемы подключения смарт-розетки на 7 или 13 контактов к блоку согласования. Установленная розетка должна быть подключена так, чтобы ее контакты были соединены с колодкой задней оптики автомобиля. Для этого используются соответствующие разъемы.

При проверке задней оптики можно обнаружить небольшое окошко. Некоторые производители добавляют дополнительные разъемы в корпуса оптики, чтобы упростить замену лампочек для автомобилистов. Однако стоит учесть, что после выполнения работ может остаться еще один провод, который потребуется для подключения второго поворотника на прицепе.

Вот как правильно решить эту задачу:

1. Используйте объемные клипсы для подключения.
2. Перед началом работ необходимо очистить провод от изоляции, а затем соединить его с кабелем, идущим из разъема смарт-розетки на 7 или 13 контактов. Для надежного соединения провода электрики прицепа потребуется его припаять.

Если вы планируете проводить такие работы, заранее подготовьте схему электрики вашего автомобиля. Особенно это важно, если вы впервые занимаетесь подобными задачами, так как схема поможет избежать ошибок. При установке смарт-розетки на 7 или 13 контактов (эти устройства наиболее распространены) следуйте указаниям, представленным в схеме. Подробные схемы подключения разъемов можно найти на фото и видео.

Установка ФАРКОПА на LADA Granta + распиновка розетки

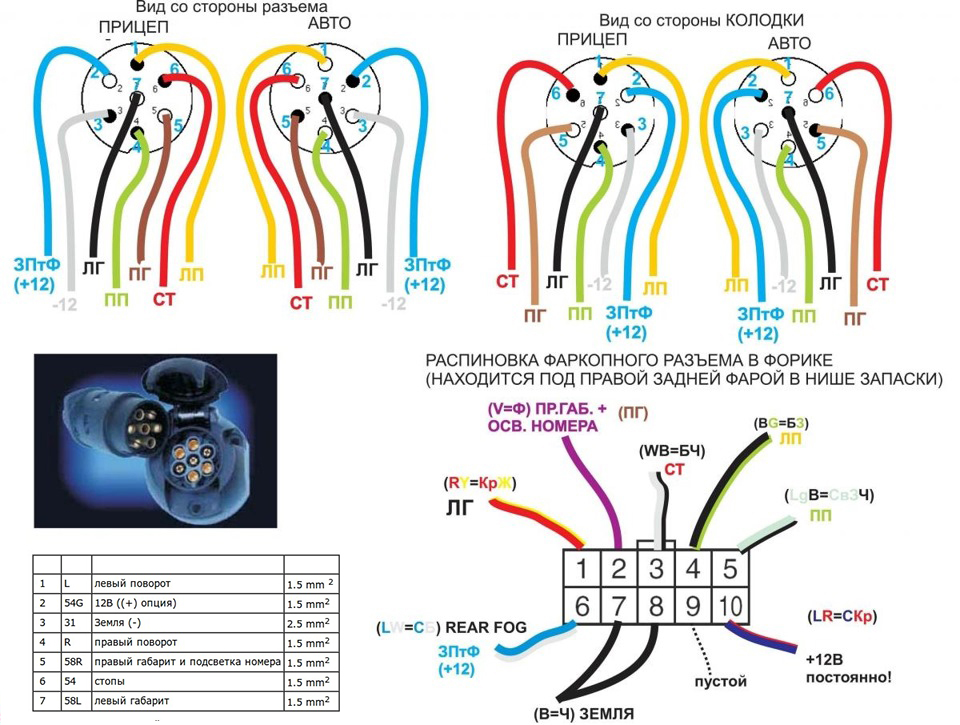

Универсальный метод

Если вы являетесь владельцем современного автомобиля, то подключение розетки для фаркопа осуществляется по другому, более универсальному принципу. Это связано с тем, что новые автомобили имеют более сложную электрическую систему, и традиционный способ установки без блока согласования не будет эффективен. Блок согласования играет ключевую роль в процессе монтажа, так как одна из его основных функций заключается в постоянном мониторинге состояния задних фонарей. Если блок обнаружит, что уровень потребления тока увеличивается, он уведомит водителя о возникшей проблеме.

По этой причине многие эксперты рекомендуют использовать блок согласования при установке. Его подключение также необходимо, если требуется корректная настройка передачи управляющих сигналов с помощью специальной мультиплексной шины.

Теперь рассмотрим, как осуществляется установка:

1. Водителю необходимо установить блок согласования, который, как вы понимаете, подключается к проводке автомобиля. Важно правильно соединить разъемы; если у вас есть схема, обязательно воспользуйтесь ею. Затем активируйте работу блока согласования, и вы заметите, что на задние фонари автомобиля начнут поступать соответствующие сигналы. После выполнения этих действий блок управления не сможет распознать подключенное устройство согласования, что позволит вам без проблем подключить фаркоп.
2. Иногда разъемы в прицепе и на блоке согласования могут не совпадать. В этом случае вы заметите, что контакты разъемов различаются, что может происходить из-за того, что производители прицепов используют разные технологии. Если это так, и у вас нет опыта в данной области, лучше обратиться к профессионалам. В противном случае у вас должна быть не только схема подключения и распиновка, но и понимание того, что вы делаете. Многие автолюбители, осознавая, как правильно подключить, могут решить эту задачу самостоятельно, но экспериментировать с методами решения подобных проблем не рекомендуется. Установка грузовых прицепов осуществляется по аналогичной схеме.

Помните, что правильная установка электрической части крайне важна, так как от этого зависит ваша безопасность на дороге. В противном случае вы рискуете не только получить штраф от ГИБДД, но и стать причиной аварии. Ведь водители часто ориентируются на необходимость торможения и остановки на дороге благодаря задним фонарям других автомобилей. После установки и перед каждой поездкой обязательно проверяйте работоспособность фонарей на прицепе.

Видео «Монтаж проводки фаркопа»

Способы подключения к проводке

Выбор фаркопа для вашего автомобиля

Выбор фаркопа — это один из самых важных этапов, который необходимо пройти перед его установкой на автомобиль. Правильный выбор фаркопа обеспечит безопасность при буксировке и продлит срок службы как самого фаркопа, так и вашего автомобиля. Рассмотрим основные аспекты, на которые стоит обратить внимание при выборе фаркопа.

1. Совместимость с автомобилем

Первое, на что следует обратить внимание, это совместимость фаркопа с вашим автомобилем. Каждый автомобиль имеет свои характеристики, и не все фаркопы подходят для всех моделей. Для начала ознакомьтесь с руководством пользователя вашего автомобиля, где могут быть указаны рекомендации по установке фаркопа. Также стоит обратить внимание на максимальную нагрузку, которую может выдержать ваш автомобиль.

2. Тип фаркопа

Существует несколько типов фаркопов, каждый из которых предназначен для определенных условий эксплуатации:

• Съемные фаркопы: Эти фаркопы можно легко установить и снять, что делает их удобными для использования в городских условиях.
• Несъемные фаркопы: Они более прочные и надежные, но требуют постоянной установки на автомобиле.
• Полуавтоматические и автоматические фаркопы: Эти модели позволяют быстро и легко подключать прицеп, что особенно удобно для частого использования.

3. Нагрузка и грузоподъемность

Каждый фаркоп имеет свою грузоподъемность, которая указывается в технических характеристиках. Важно выбрать фаркоп, который сможет выдержать вес вашего прицепа или другого транспортного средства. Убедитесь, что грузоподъемность фаркопа превышает вес, который вы планируете буксировать, чтобы избежать аварийных ситуаций.

4. Качество и материалы

Качество материалов, из которых изготовлен фаркоп, также играет важную роль. Лучше выбирать фаркопы, изготовленные из высококачественной стали или других прочных материалов, которые обеспечивают долговечность и устойчивость к коррозии. Обратите внимание на наличие защитного покрытия, которое предотвратит ржавчину и повреждения.

5. Сертификация и соответствие стандартам

При выборе фаркопа важно убедиться, что он сертифицирован и соответствует всем необходимым стандартам безопасности. Это гарантирует, что фаркоп прошел все необходимые испытания и может безопасно использоваться в эксплуатации. Ищите маркировку, подтверждающую соответствие европейским или национальным стандартам.

6. Установка и обслуживание

Некоторые фаркопы требуют профессиональной установки, в то время как другие можно установить самостоятельно. Если вы не уверены в своих силах, лучше обратиться к специалистам. Также не забывайте о регулярном обслуживании фаркопа: проверяйте его состояние, крепления и электрическую часть, если она имеется.

Выбор фаркопа — это ответственный процесс, который требует внимательности и тщательного подхода. Учитывая все вышеперечисленные аспекты, вы сможете выбрать фаркоп, который будет надежно служить вам на протяжении многих лет.

Проверка и тестирование подключения

После завершения установки фаркопа крайне важно провести проверку и тестирование его подключения. Это необходимо для обеспечения безопасности на дороге и правильной работы всех систем автомобиля. В данном разделе мы рассмотрим основные этапы проверки и тестирования подключения фаркопа.

1. Визуальный осмотр

Первым шагом в проверке подключения фаркопа является визуальный осмотр всех компонентов. Убедитесь, что:

• Фаркоп надежно закреплен на кузове автомобиля и не имеет видимых повреждений.
• Все электрические соединения выполнены качественно, провода не имеют повреждений или изоляции.
• Разъемы надежно зафиксированы и не имеют коррозии.

2. Проверка электрических соединений

Для проверки электрических соединений вам понадобятся:

• Мультиметр или тестер.
• Помощник, который будет управлять автомобилем.

Следуйте этим шагам:

1. Подключите мультиметр к разъему фаркопа, следуя схеме подключения.
2. Попросите помощника включить габаритные огни, стоп-сигналы, поворотники и задний ход.
3. Проверьте, что на мультиметре отображается соответствующее напряжение при включении каждой из функций.

3. Тестирование работы фаркопа

После проверки электрических соединений необходимо протестировать работу фаркопа в реальных условиях:

• Прикрепите к фаркопу прицеп или другое транспортное средство, если это возможно.
• Проверьте работу всех сигналов (габариты, стоп-сигналы, поворотники) с прицепом.
• Убедитесь, что прицеп правильно реагирует на действия автомобиля (например, при торможении).

4. Проверка тормозной системы

Если ваш прицеп оборудован тормозной системой, обязательно проверьте ее работоспособность:

• Убедитесь, что тормоза прицепа срабатывают одновременно с тормозами автомобиля.
• Проверьте, что прицеп не буксует и не создает дополнительную нагрузку на автомобиль при торможении.

5. Итоговая проверка

После всех тестов и проверок убедитесь, что:

• Все соединения надежны и не имеют люфта.
• Фаркоп и прицеп находятся в исправном состоянии и готовы к эксплуатации.

Если вы обнаружили какие-либо проблемы, не откладывайте их решение. Безопасность на дороге — это приоритет, и исправный фаркоп играет в этом важную роль.

Советы по эксплуатации и обслуживанию фаркопа

Фаркоп — это важный элемент, который значительно расширяет функциональные возможности вашего автомобиля. Однако, чтобы он служил долго и надежно, необходимо следовать определенным рекомендациям по его эксплуатации и обслуживанию.

Регулярная проверка состояния фаркопа

Первое, что стоит делать — это регулярно проверять состояние фаркопа. Обратите внимание на наличие коррозии, трещин или других повреждений. Особенно важно проверять крепления и соединения, так как они могут ослабевать со временем. Рекомендуется проводить визуальный осмотр перед каждой поездкой, особенно если вы планируете перевозить тяжелые грузы.

Чистка и защита от коррозии

Фаркоп, как и любая металлическая деталь, подвержен коррозии. Для предотвращения этого процесса рекомендуется регулярно очищать фаркоп от грязи и соли, особенно после поездок в условиях плохой погоды. Используйте мягкую щетку и мыльный раствор для удаления загрязнений. После чистки можно нанести специальное антикоррозийное средство или автомобильный воск для дополнительной защиты.

Правильная эксплуатация

При использовании фаркопа важно соблюдать правила его эксплуатации. Не превышайте допустимую нагрузку, указанную в инструкции к фаркопу и автомобилю. Перегрузка может привести к повреждению как самого фаркопа, так и автомобиля. Также старайтесь избегать резких маневров и торможений, когда прицеп загружен, чтобы минимизировать нагрузку на соединения.

Проверка электрической системы

Если ваш фаркоп оснащен электрической системой для подключения прицепа, регулярно проверяйте ее работоспособность. Убедитесь, что все лампы работают, а соединения надежны. Периодически проверяйте состояние проводов на наличие повреждений или изоляции. В случае неисправности лучше всего обратиться к специалисту для диагностики и ремонта.

Хранение фаркопа

Если вы не планируете использовать фаркоп в течение длительного времени, рекомендуется его снять и хранить в сухом месте. Это поможет избежать воздействия неблагоприятных погодных условий и продлит срок службы устройства. Если фаркоп не съемный, убедитесь, что он защищен от влаги и грязи.

Обслуживание в сервисе

Не забывайте о необходимости периодического обслуживания фаркопа в специализированных сервисах. Профессионалы смогут провести более детальную диагностику и выявить возможные проблемы, которые могут быть незаметны при обычном осмотре. Рекомендуется проводить такое обслуживание хотя бы раз в год, особенно если вы активно используете фаркоп.

Следуя этим простым советам, вы сможете обеспечить долгую и надежную службу вашего фаркопа, а также повысить безопасность при перевозке грузов. Помните, что правильная эксплуатация и регулярное обслуживание — залог успешных поездок с прицепом.
