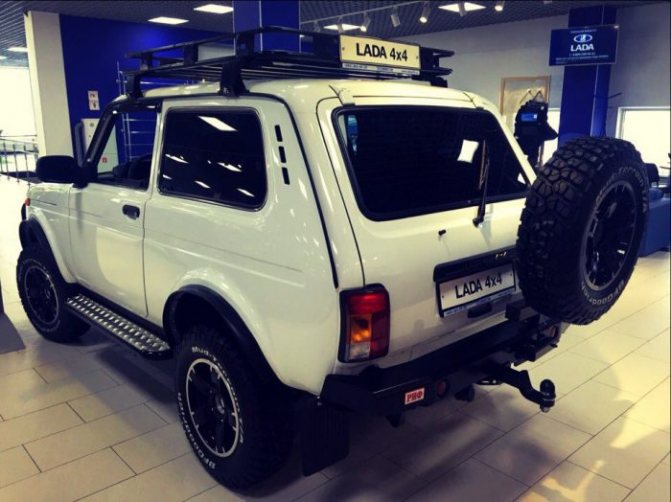

В качестве дополнительного оборудования на автомобили LADA 4×4 (ВАЗ 2121 и ВАЗ 2131) может устанавливаться тягово-сцепное устройство (ТСУ или фаркоп). Конструкция внедорожника предусматривает возможность установки фаркопа без сверления отверстий в кузове. Далее представлена инструкция по самостоятельной установке и подключению штатного фаркопа на Lada 4×4.

Выбор ТСУ

Предусмотрен ли на Нивах вариант установки фаркопов, если изначально с завода машина шла без него? Да. На этих отечественных кроссоверах предусмотрены специальные отверстия, потому монтируется ТСУ в штатные места. Но также потребуется дополнительно просверлить несколько отверстий. Тут уже смотрите конкретно на свою машину.

Автовладельцам Нивы предлагается установка нескольких вариантов ТСУ:

• неснимаемые или несъемные, на которых крюк или сцепной шар приварен к основанию;
• условно-съемные, крепление которых осуществляется несколькими болтами;
• быстросъемные, имеющие немного выступающую муфту для фиксации, которые позволяют хранить крюк с шаром отдельно;
• быстросъемные с вертикальным типом крепления, где крюк вынимают вниз, а крепежа не видно;

Скажу сразу, что съемный шар для меня более предпочтительный, поскольку такая конструкция позволяет использовать ТСУ только по мере необходимости. Причем лучше брать быстросъемные устройства, ведь для откручивания нескольких болтов придется потратить довольно много времени.

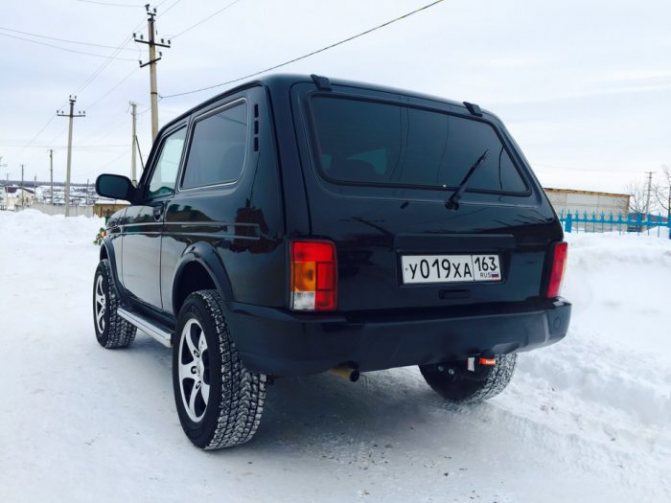

Для ВАЗ Нива 4×4 обычно предпочитают выбирать наиболее простые варианты фаркопов. Они недорогие, можно приобрести за несколько тысяч рублей. Хотя тут есть и свои недостатки.

Альтернативные варианты ТСУ

Существуют альтернативные решения, которые хотел бы с вами обсудить.

• Усиленный бампер с фаркопом. Сейчас очень большой популярностью пользуется фаркоп Нивы Шевроле с защитой бампера. Но и на классическую Ниву никто не мешает его поставить. Это готовый бампер, в который вмонтировано ТСУ. Продукция фирмы Bosal (Босал) или РИФ обойдется примерно в 30 тысяч рублей. Эта стоимость оправдана, поскольку вы получаете бампер с мощной калиткой и усилителем, обеспечивающие высокую степень жесткости и устойчивость к нагрузкам. Позволяет тащить за собой более тяжелые грузы. При этом монтаж осуществляется на обычные кронштейны кузова кроссовера и никакая доработка не требуется;
• Фаркоп под квадрат. Еще один вариант заднего бампера. Стоит примерно в 2 раза дешевле предыдущего ТСУ. Но потребуется отдельно купить себе шаровый узел. Пользуется большим спросом из-за цены, удобства эксплуатации и выдерживаемых нагрузок. Да и выглядит довольно оригинально по сравнению со стандартными фаркопами. Только смотрите на цифры, указанные на ТСУ. Они говорят о допустимых тяговых нагрузках и дополнительно помогают удостовериться, что перед вами не подделка.

Вообще тема силового бампера для Нивы заслуживает отдельного внимания.

К каждому фаркопу приложена схема подключения и установки, есть в комплекте розетка фаркопа и инструкция о том, как осуществляется подключение розетки и всей электрической составляющей.

Некоторые предпочитают собирать фаркоп своими руками, опираясь на чертежи, фото и видео инструкции. Лично мое мнение, это не самый лучший вариант. Чтобы собрать полноценный качественный фаркоп, требуется учитывать все размеры, подбирать высококачественные материалы, использовать соответствующие провода для электрики и так далее. И сколько стоит собрать самодельное ТСУ? Если качественное и надежное, то примерно столько же, сколько стандартный заводской фаркоп. Это мнимая экономия денег. Цена будет одинаковой, а вот качество конструкции нет. Плюс самодельный фаркоп регистрировать сложнее, могут возникнуть проблемы при оформлении.

Советую отдельно предварительно ознакомиться с тем, можно ли устанавливать себе ТСУ и что об этом сейчас говорит ПДД.

Что нужно учитывать при установке устройства?

Установка фаркопа предполагает учет таких параметров, как вертикальная и горизонтальная нагрузки. Первая величина определяется, исходя из максимально допустимого давления, которое оказывается прицепом на крюк (учитывается масса груза). Вторая — исходя из максимальной допустимой массы самого прицепа. Эти показатели нужно рассматривать для Нивы с учетом покрытий, по которым будет передвигаться связка, т. к. на неасфальтированных дорогах оба вида нагрузки существенно увеличиваются, что может привести к проблемам при торможении или скольжении на трассе.

Ниву 21214 часто используют для поездок на дачу, рыбалку, охоту, и в прицепе при этом едет все: от хозинвентаря и картошки до лодок, следовательно крепление должно быть надежным. Современный авторынок предлагает множество вариантов фаркопов на Ниву 21214 и другие модели, в том числе:

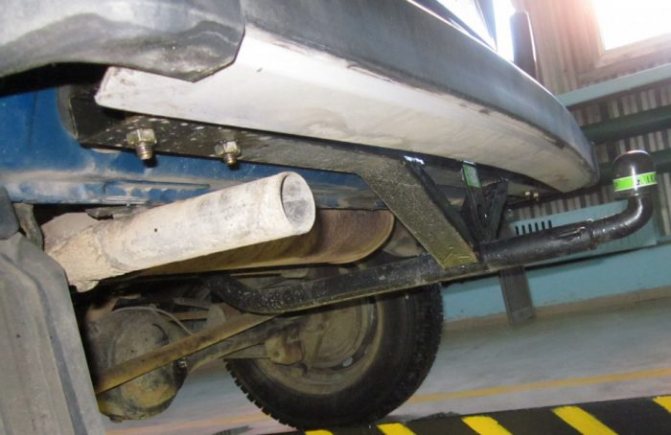

Установленная на машине деталь

На Ниву своими руками фаркоп вряд ли удастся сделать качественно, поэтому стоит обратить внимание на недорогие образцы ВАЗ 1207 (А) по цене около 3000 рублей. В комплект входят провода и электрическая розетка. Этот образец можно поставить своими руками на Ниву современного выпуска, а также на машины, которые начали бегать по российским дорогам еще в 80-х годах прошлого века. Фаркоп является съемным механизмом, имеет собственный вес 12,7 кг, допустимую вертикальную нагрузку на шар — 75 кг, подходит для прицепов с полной допустимой массой не более 800 кг.

фаркоп на ниву шевроле КАК не получать Штрафы за ФАРКОП правила в описание !!!!

Моя Нива Шевроле для КОПа,Chevrolet Niva-подробная установка Фаркопа

Регистрация фаркопа с 1 июля 2020 года

Рекомендации по монтажу

Вы уже определились, что ставим на Ниву, нашли артикул товара, приобрели его и готовы приступать к монтажу.

А как вы делали? Сначала купили прицеп, а потом фаркоп, либо наоборот? Напишите в комментариях. И не забудьте почитать о подводных камнях покупки легковых прицепов через Интернет.

Если вам захотелось купить бу фаркоп, то тщательно проверьте его качество и состояние. Все же длительная эксплуатация могла негативно отразиться на надежности ТСУ. Вот почему лучше покупать новый фаркоп Нивы.

Ну да ладно, решать вам. Мы же переходим к вопросу о том, как установить на автомобиль тягово-сцепное устройство.

• Сначала снимите все молдинги, брызговики, бампера, противотуманные фары, задний усилитель и глушитель. То есть все то, что может вам помешать в процессе монтажа ТСУ;
• В некоторых Нивах или при каких-то доработках приходится снимать задние колеса, вывешивать машину с помощью домкратов или ставить ее на яму;
• Достаньте все лишнее из багажника. Тут могут возникнуть проблемы у машин с ГБО. Если внедорожник переделан под газ, то в багажнике наверняка будет стоять баллон с газом. Демонтировать его сложно, а осуществлять работы сварочными аппаратом и дрелью — не самая здравая мысль. Придется или отказаться от идеи установки, либо доверить это специалистам. Я не могу позволить себе советовать работать в таких условиях своими руками;
• Если с доступом к багажнику все хорошо, поднимите пол, снимите обшивку;
• К тяге крепится поперечина с помощью двух гаек и болтов (их размер будет М12×40). Затем фаркоп заводится под бампер так, чтобы задний угол упирался в поперечную балку кроссовера. Так удастся зафиксировать поперечину ТСУ двумя хомутами к держателю вашего бампера на авто;

Задний угол фаркопа прижимается к поперечной балке снизу, и просверливается через него пара отверстий на 10,5 мм. Из салона отверстия просверливаются дальше, чтобы получить диаметр 18 мм и глубину 5 мм. В них устанавливаются втулки, идущие в комплекте. Всего 4 штуки;

Поздравляю, вы все сделали своими руками! Ура!

Подводим итоги

Практика наглядно показывает, что даже при отсутствии богатого опыта реально своими силами установить на любой автомобиль, включая Ниву, тягово-сцепное устройство. Но если присутствует доля неуверенности, вы сомневаетесь в своих знаниях и возможностях, тогда доверьте работу специалистам.

Варианты тяглового устройства на бампере

Как установить деталь на авто

Несколько другую цену придется заплатить, если автолюбитель хочет поставить на модели 2121 или 21213 готовый бампер с вмонтированным фаркопом. Стоимость такого оборудования, например, из серии «РИФ» составляет около 30 000 рублей без учета работ. Такая цена обуславливается тем, что на бампере установлена мощная калитка с усилителями, которые придают повышенную жесткость бамперу, и снабжена сильным газовым упором.

Материалами для изготовления бампера и дополнительных элементов служит профильная труба 6х6 см с толщиной стенок 5 мм, что дает возможность перевозить канистры, увеличенные колеса и тащить максимально возможные грузы. Бампер с фаркопом устанавливается на обычные кронштейны кузова и не требует доработки, за него можно дергать машину на тросах с помощью хайджета.

В два раза дешевле обойдется задний бампер с так называемым квадратом под фаркоп от того же «РИФа». В этом случае придется отдельно покупать шаровой узел, который, однако, быстро устанавливается и снимается (вставляется и крепится поперечным штифтом). При покупке фирменных импортных изделий на Ниву 2121 лучше обратить внимание на наличие цифр на фаркопе, указывающих на допустимую тягловую нагрузку. Это дополнительное свидетельство о том, что товар не является подделкой.

НИВА 2121 4×4 установка фаркопа Лидер Плюс

Самодельный фаркоп

Подключение розетки для прицепа

Нюансы установки

Перед установкой фаркопа на Ниву, следует провести ряд подготовительных мероприятий:

• Поставить автомобиль на эстакаду, смотровую яму или приподнять заднюю часть машины с помощью домкрата.
• Обесточить автомобиль.
• Снять с машины молдинги, брызговики, пластиковые накладки.
• Демонтировать колеса.
• Освободить багажник и снять обшивку.

Многие модели Нивы оснащены штатными местами для крепления фаркопа.

После окончания подготовки, приступают непосредственно к монтажу детали:

1. С помощью двух болтов, к тяге крепят поперечину.
2. Под бампер ставят фаркоп. Важно учитывать, что при верной установке задний уголок ТСУ упирается в поперечную балку авто, но при этом не мешает работе узлов автомобиля.
3. С помощью двух хомутов, крепят на держателе бампера поперечину тяглового устройства.
4. Заднюю часть фаркопа прижимают снизу к поперечному лонжерону, через него сверлят два отверстия диаметром 1,05 см. Со стороны салона рассверливают полученные отверстия до диаметра 1,08 сантиметра и глубины 0,5 см. В полученные ниши устанавливаются четыре втулки, идущие в комплекте к фаркопу.
5. В области багажника, в держателях бампера также высверливаются два отверстия диаметром 1,25 сантиметров. Далее, по аналогии, они расширяются до 1,8 сантиметров, и в них вставляются втулки.

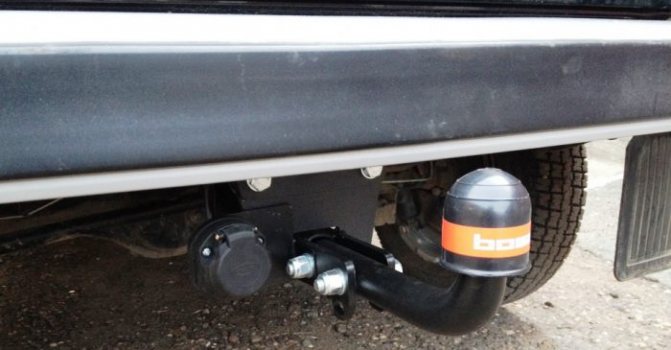

6. Далее монтируется подрозетник и устанавливается непосредственно сам шар.

В завершении работы, на машину устанавливают ранее демонтированные детали и защитный колпачок на шар ТСУ.

Принято считать, что тяговое сцепное устройство не уменьшает дорожный просвет транспортного средства. Кроме тех случаев, когда на авто ставится усиленный бампер вместе с фаркопом.

Ставим оборудование на Ниву собственноручно

Перед креплением тяглового устройства Ниву 2121 или другую модель придется освободить от брызговиков, молдингов, бамперов, противотуманок, снять задний усилитель, глушитель. В ряде случаев снимаются и задние колеса, машина вывешивается или ставится над ямой. Из багажника нужно убрать все лишнее, т. к. придется поднять пол и обшивку, чтобы запитать фаркоп.

Для того чтобы установить на Ниву 21214 это прицепное устройство, нужно сначала прикрепить поперечину к тяге посредством двух болтов с гайками и шайбами (М 12 х 40). Потом поставить фаркоп под бампер таким образом, чтобы задний уголок уперся в поперечную балку машины, и прикрепить поперечину тяглового устройства с помощью двух хомутов к держателю бампера.

Далее требуется прижать задний уголок на форкопе снизу к балке (поперечной), рассверлить через него два отверстия диаметром 1,05 см. Со стороны салона нужно уже полученные отверстия сверлить дальше до диаметра 1,8 см с глубиной 0,5 см и в них установить втулки (в комплекте 4 штуки). В области багажника требуется высверлить в держателях от бампера два отверстия 1,25 мм в диаметре. Потом расширить их до 1,8 см и вставить в них втулки.

После этого устанавливается подрозетник и шар, монтируется электросигнализация. При оборудовании последней нужно учитывать, что схема рассчитана на то, что второй и пятый контакты являются свободными.На первый контакт монтируется желтый провод фаркопа (левый поворот), на третий — желто-зеленый (масса), на четвертый — белый (правый поворот), на шестой — красный (стоп-сигнал) и на седьмой — голубой (габарит). Провода, кроме голубого, выпускаются из кабеля на 2 см, и зачищаются на 7 мм, а голубой — зачищается на 13-14 мм и обрезается на конце на 0,5 см. Запитка идет от коннекторов на задних фонарях.

После установки на машину ставятся все снятые детали, шар фаркопа закрывается защитным колпачком. Такое устройство, поставленное на Ниву своими руками, считается не уменьшающим дорожный просвет, в отличие от случаев, когда фаркоп крепится при участии бампера.

Подключение розетки устройства

Что касается схемы подключения розетки, предназначенной для обеспечения током прицепного устройства, то она рассчитана на то, что второй и пятый контакт остаются свободными. На первый контакт припаивается желтый провод ТСУ, он отвечает за левый поворот, на третий – желто-зеленый (выступает в роли массы прицепа). Четвертый контакт отведет под припаивание белого провода, который будет обеспечивать работу правого поворота, шестой – красный, отвечающий за стоп-сигнал, ну а функционируют габаритные огни благодаря голубому проводу, припаянному к седьмому контакту.

Подготовка проводов прицепа легкового автомобиля к пайке, осуществляется по следующей инструкции:

• Провода (за исключением голубого), выпускаются из кабеля на 2 сантиметра.
• Зачищаются от изоляции на 7 миллиметров (голубой на 13-14 миллиметров, кроме того, он обрезается на конце на 0,5 сантиметра).
• Питание подается от коннекторов, расположенных на задних фонарях.

При подключении розетки, необходимо позаботиться о хорошей изоляции. При попадании воды на контакты, произойдет окисление, и он станет нерабочим. Велик риск возникновения короткого замыкания. В качестве изоляционных материалов выступает резиновая прокладка, идущая в комплекте с розеткой и герметик.

Установка и подключение фаркопа на Lada 4×4 своими руками

В качестве дополнительного оборудования на автомобили LADA 4×4 (ВАЗ 2121 и ВАЗ 2131) может устанавливаться тягово-сцепное устройство (ТСУ или фаркоп). Конструкция внедорожника предусматривает возможность установки фаркопа без сверления отверстий в кузове. Далее представлена инструкция по самостоятельной установке и подключению штатного фаркопа на Lada 4×4.

Правила эксплуатации

Чтобы деталь прослужила достаточно долго, и не возникло проблем с ГИБДД, следует соблюдать следующие правила эксплуатации ТСУ на автомобиле:

• Перед монтажом ТСУ, следует уточнить, предусматривает ли производитель транспортного средства, установку данного оборудования. Если этого не сделать, и не зарегистрировать внесение изменений в конструкцию автомобиля, то могут возникнуть проблемы с ГИБДД.
• При транспортировке прицепа, имеющего полную массу близкую к максимальному значению, максимально допустимая скорость автомобиля не должна превышать показатель в 90 километров в час.
• Регулярно проверять затяжку соединений ТСУ. Специалисты рекомендуют проводить эту операцию Специалисты рекомендуют проводить эту операцию через каждые 1000 км автопробега.
• Чтобы обезопасить неиспользуемое долгое время изделие от разрушения, и уберечь от негативного воздействия окружающей среды, используют защитный колпачок и специальную смазку.
• Царапины и сколы, возникающие на детали в процессе эксплуатации, покрываются специальным восстанавливающим составом. Кроме того, с нее регулярно следует удалять влагу, соль и грязь. Это необходимо для защиты ТСУ от коррозии.

Сообщества › Chevrolet Niva › Блог › Подключение электрики на фаркопе, через штатную проводку

Проблема решена. Тему не буду удалять, может кому — нибудь пригодится. Вообщем распиновка контактов на жгуте электрики фаркопа (кат № 00001-7504552-00-0) такая

, смотрите рисунок. Позаимствовал у 1AlexD , думаю он не будет против

Дополнение по подключению электрики фаркопа от Technomania

Водительской стороны фонарь Черный — Красный стопы+ Зеленый задний ход+ Оранж/черн задние противотуманки+ Желтый габариты+ Сине-черный левый поворот+

Пассажирской стороны фонарь Синий это правый поворот+

Шнур правого поворотника тянется через штатные резинки к фонарям, снимем резинку, продеваем разъем, подматываем провод, вставляем разъем в фару, подматываем в районе резинки изолентой к штатной проводке, и возвращаем резинку на место, под пластиковой накладкой поперек багажника изолентой синий провод крепишь и все…

В розетке фаркопа номера подписаны, но… 1) лев пов 2) задние птф 3) масса 4) прав пов 5) задний ход 6) стопы 7) габариты

Рекомендую начинать цеплять с габаритного пина ( по центру розетки)

Весь жгут внаружу вытягиваю иным способом, нежели на картинке. а) С водительской стороны внутри крыла, у фонаря снимаем хлопушку воздуховод, покачивая вверх тянем… б) Брызгаем вдшкой все… в) Смотав все провода на конце изолентой, протягиваем кабель через резинку тонкую круглую, где черный и желтый провода проходят г) Перехватываем его снизу под резинкой, вытягиваем весь обратно в салон д) Привязываем к проволке-протяжке сантиметров 60 и пихаем вниз обратно, поближе к себе, сидящему в багажнике, жгут проходит в районе вентиляции в бампере, но ближе к водителю ( попасть нужно, вопрос сноровки и везения) е) Откручиваем брызговик на торксах и ловим нашу проволку с жгутом внизу. ж) Вытягиваем его, проверяем чтобы хватило длины — порой кабель закручивается и нужно его распутать.

Самостоятельное изготовление фаркопа

Несмотря на продажу готовых фаркопов, автомобилисты самостоятельно изготавливают ТСУ для Нивы. Для самостоятельного конструирования изделия потребуется:

1. Подготовить чертеж будущей детали. Его можно создать самостоятельно, заказать у специалиста или скачать в интернете. В технической документации должны быть указаны размеры всех компонентов ТСУ и тип крепежей.
2. Приобрести высококачественные материалы. Использование некачественного металла приведет к быстрому выхожу фаркопа из строя.
3. Обеспечение надежного соединения всех частей ТСУ между собой. Одним из наиболее популярных видов самодельных фаркопов является несъемный. Данный выбор объясняется относительной простотой конструкции и отсутствием в ней подвижных механизмов и элементов.

Качество самодельного ТСУ окажется на порядок хуже серийного. Кроме того, возникнут существенные проблемы с регистрацией самодельной детали в ГИБДД. Также необходимо позаботиться о правильной установке. В противном случае, при использовании фаркопа может быть разрушена задняя часть автомобиля.
