Установка и подключение магнитолы Pioneer может показаться сложной задачей для новичков. Однако, зная распиновку проводов и схемы подключения, вы сможете выполнить это самостоятельно. В статье мы рассмотрим, как подключить магнитолу, настроить проводной пульт и оптимизировать звучание автомобиля. Эти советы помогут избежать распространенных ошибок и насладиться качественным звуком без лишних затрат на специалистов.
Инструкция
Для корректного подключения всех элементов согласно схеме, необходимо внимательно изучить руководство по эксплуатации. Прежде всего, обратим внимание на маркировку и распиновку проводов.
Что нужно знать о маркировке проводов?
Изучив маркировку, вы сможете избежать ошибок при подключении. В комплект устройства входят не только схема, необходимые штекеры и переходники, но и два основных разъема ISO. Эти разъемы являются стандартными и идут в комплекте с автомагнитолой. Каждый из них содержит группу контактов, состоящую из восьми элементов. Один разъем предназначен для подключения электрической проводки, а второй используется для подключения динамиков, пульта и усилителя.
Подключение можно выполнить самостоятельно, используя два метода. Чтобы избежать ошибок, рекомендуется приобрести переходник для монтажа. Автолюбители часто действуют проще: отсоединяют провода от разъема и подключают их к ответной части, скручивая. Для корректного подключения устройства штекеры, переходники и разъемы должны быть соединены в соответствии с распиновкой и схемой, прилагаемой к комплекту. Следует отметить, что любая автомагнитола комплектуется проводкой, элементы которой могут иметь различные цвета.
Рассмотрим функции проводов и процесс их подключения. Желтый провод необходимо подключить напрямую к аккумулятору, при этом важно дополнить цепь предохранителем для правильного соединения. Красный провод нужен для включения системы при включенном зажигании, поэтому он подключается через замок. Эти два провода ни в коем случае не должны соединяться между собой, так как это может привести к быстрому разряду аккумулятора из-за неправильной распиновки.
Черный провод является минусовым и обычно толще остальных; его следует подключить к кузову автомобиля. Каждый кабель, входящий в комплект автомагнитолы, выполняет определенные функции. Например, белый провод с синей полосой отвечает за работу антенны, усилителя и сабвуфера, если он имеется.

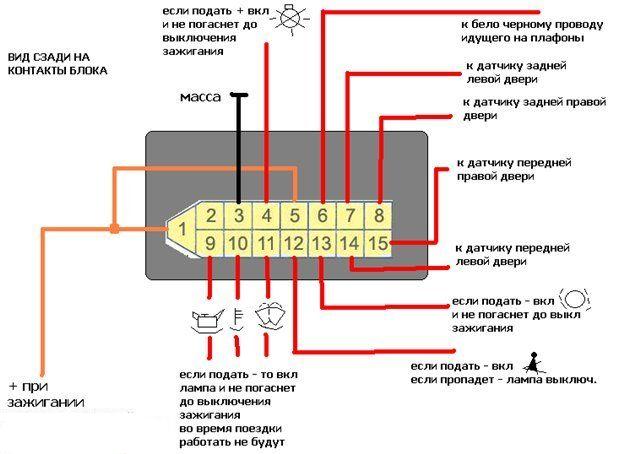

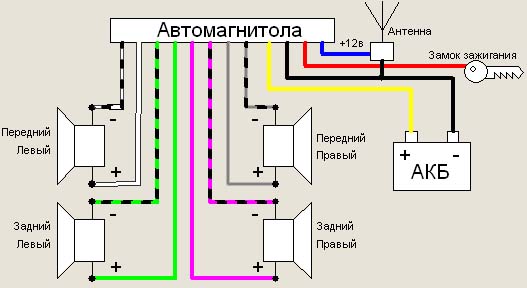

Что касается серого провода, его нужно подключить к плюсовому разъему правой передней колонки. Аналогичный кабель с черной полоской подключается к минусу этой же колонки. То же самое касается белого провода и белого провода с черной полоской — их следует подключить к левой передней колонке.
Подключение задних колонок автомагнитолы с усилителем осуществляется по аналогичной схеме. В частности, зеленый провод подключается к плюсу задней левой колонки, а зеленый провод с черной полоской — к минусовому штекеру этой колонки. Следуя схеме и распиновке, фиолетовый провод подключается к плюсу правой задней колонки, а аналогичный провод с черной полоской — к минусу. Несоблюдение схемы и распиновки может привести к замыканию автомагнитолы, поэтому будьте внимательны.
https://youtube.com/watch?v=acBYu_iCy18
| Этап установки | Что нужно знать | Советы и рекомендации |
|---|---|---|
| Подготовка | Совместимость: Убедитесь, что магнитола Pioneer совместима с вашим автомобилем (размер, тип разъемов). | Проверьте размеры штатного места под магнитолу (1DIN или 2DIN). Используйте онлайн-конфигураторы Pioneer или обратитесь к специалистам. |
| Необходимые инструменты: Отвертки (крестовая, плоская), съемники для обшивки, изолента, мультиметр (желательно), паяльник (при необходимости). | Качественные съемники помогут избежать повреждения пластиковых элементов салона. | |
| Схема подключения: Найдите схему подключения вашей магнитолы Pioneer и автомобиля. | Схемы обычно идут в комплекте с магнитолой или доступны на сайте производителя. Сравните цвета проводов. | |
| Демонтаж старой магнитолы | Отключение питания: Обязательно отсоедините минусовую клемму аккумулятора. | Это предотвратит короткое замыкание и повреждение электроники. |
| Снятие обшивки: Аккуратно снимите декоративные элементы и обшивку, чтобы получить доступ к магнитоле. | Используйте пластиковые съемники, чтобы не поцарапать детали. | |
| Отключение разъемов: Отсоедините все разъемы от старой магнитолы (питание, акустика, антенна). | Запомните или сфотографируйте расположение разъемов для удобства. | |
| Подключение новой магнитолы | ISO-разъемы: Если в автомобиле есть стандартные ISO-разъемы, подключение будет простым. | Убедитесь, что цвета проводов на ISO-переходнике соответствуют цветам на магнитоле. |
| Переходники: Если разъемы не совпадают, используйте специальные переходники (ISO-адаптеры). | Приобретите переходник, соответствующий марке и модели вашего автомобиля. | |
| Провода питания: Подключите постоянный плюс (+12В), зажигание (ACC) и массу (GND). | Постоянный плюс (желтый провод) обеспечивает сохранение настроек. Зажигание (красный провод) включает магнитолу при повороте ключа. Масса (черный провод) — это «земля». | |
| Акустические провода: Подключите провода к соответствующим динамикам (передний левый, передний правый, задний левый, задний правый). | Соблюдайте полярность (+ и -), иначе звук будет искажен. | |
| Антенна: Подключите антенный кабель. | Если антенна активная, возможно, потребуется подать на нее питание (обычно синий провод). | |
| Дополнительные функции: Подключение камеры заднего вида, усилителя, сабвуфера, USB, AUX. | Следуйте инструкциям в руководстве пользователя магнитолы для подключения дополнительных устройств. | |
| Проверка и установка | Предварительная проверка: Подключите магнитолу, не устанавливая ее полностью, и проверьте работоспособность. | Включите зажигание, проверьте звук, радио, USB, Bluetooth. |
| Установка в штатное место: Аккуратно установите магнитолу в штатное место. | Убедитесь, что все провода уложены аккуратно и не мешают установке. | |
| Сборка обшивки: Установите на место все декоративные элементы и обшивку. | Убедитесь, что все защелки и крепления надежно зафиксированы. | |
| Подключение аккумулятора: Подсоедините минусовую клемму аккумулятора. | Проверьте работоспособность магнитолы еще раз. | |
| Возможные проблемы и их решение | Нет питания: Проверьте предохранители (в магнитоле и в автомобиле), правильность подключения проводов питания. | Используйте мультиметр для проверки напряжения на проводах. |
| Нет звука: Проверьте подключение акустических проводов, полярность, настройки баланса и фейдера. | Убедитесь, что динамики исправны. | |
| Не сохраняются настройки: Проверьте подключение постоянного плюса (желтый провод). | Возможно, перепутаны провода постоянного плюса и зажигания. | |
| Помехи/шумы: Проверьте качество заземления, экранирование проводов, наличие наводок от других устройств. | Используйте фильтры помех при необходимости. | |
| Не работает радио: Проверьте подключение антенны, подачу питания на активную антенну. | Убедитесь, что антенна исправна. |
Интересные факты
Вот несколько интересных фактов о подключении и установке магнитол Pioneer:
-
Совместимость с автомобилями: Многие магнитолы Pioneer имеют универсальные размеры и могут быть установлены в большинстве автомобилей, но важно учитывать, что для некоторых моделей может потребоваться специальный адаптер или переходник. Это позволяет избежать проблем с установкой и сохранить эстетический вид интерьера автомобиля.
-
Функция Auto EQ: Некоторые модели магнитол Pioneer оснащены функцией автоматической настройки эквалайзера (Auto EQ), которая анализирует акустику автомобиля и автоматически настраивает звук для достижения оптимального качества. Это значительно упрощает процесс настройки и позволяет пользователю наслаждаться качественным звуком без необходимости вручную подстраивать параметры.
-
Подключение через Bluetooth: Современные магнитолы Pioneer поддерживают Bluetooth-соединение, что позволяет легко подключать смартфоны и другие устройства для воспроизведения музыки и управления звонками. Это не только упрощает процесс подключения, но и повышает безопасность, так как позволяет водителю оставаться сосредоточенным на дороге, не отвлекаясь на управление устройством.
Как подключить?
После того как вы подключили все элементы с помощью пульта согласно предоставленной схеме, можно перейти к подключению системы. Важно помнить, что все разъемы и распиновка кабелей являются стандартными, поэтому вероятность ошибки минимальна. Вставить штекер в соответствующий гнездо не составит труда, однако некоторые автомобилисты предпочитают более сложный способ подключения, когда речь идет о ручном соединении. В этом случае кабели нужно отсоединить от штекера и подключить в зависимости от их назначения.
После подключения компонентов их следует тщательно заизолировать, чтобы избежать выхода системы из строя из-за короткого замыкания. Чтобы предотвратить отключение элементов от переходников, рекомендуется дополнительно закрепить их с помощью специальных пластиковых хомутов. На всех автомобилях в передней панели предусмотрено место для установки мультимедийной системы, иногда это место закрыто пластиковой накладкой, которую необходимо снять перед монтажом. Для этого подойдет отвертка.
Сняв декоративную панель или демонтировав старую магнитолу, вы увидите все провода, которые понадобятся для подключения переходников и выходов магнитолы в соответствии со схемой. Следуя этой схеме, подключите все кабели и переходники, после чего установите мультимедийную систему на место.
Стоит отметить, что в комплекте с магнитолой должна быть инструкция по эксплуатации и специальные металлические пластины. Эти элементы, называемые ключами, понадобятся, если вам потребуется отсоединить систему. Металлические ключи устанавливаются по бокам мультимедийной системы, их концы загибаются и закрываются декоративной накладкой. Хотя пластины можно не устанавливать, лучше всегда иметь их в автомобиле, чтобы избежать проблем с демонтажом магнитолы.
Если для установки потребуются переходники, учтите, что они не входят в комплект. Их придется приобретать отдельно. Процесс подключения системы несложен, и с ним сможет справиться любой автомобилист.
https://youtube.com/watch?v=QlWAI9j0Dvs
Как настроить?
Как настроить Pioneer? Этот вопрос волнует многих автолюбителей. В первую очередь, при включении магнитолы стоит отключить все функции, которые могут ухудшить качество звука. Это касается эквалайзеров, бас-бустов и других подобных настроек. Используя пульт и кнопки, перейдите в меню настроек.
Мы не будем рассматривать все параметры, но уделим внимание основным, которые помогут добиться качественного звучания при включении системы:
-
SW SETTING 1. С помощью пульта можно активировать или деактивировать сабвуфер. В этом разделе настроек также можно выбрать режим работы усилителя. Какой режим выбрать — решайте на слух, подбирая оптимальные настройки.
-
Важной настройкой является SW SETTING 2, которая определяет верхнюю границу частот для усилителя. Значение, отображаемое на дисплее после нажатия кнопки, указывает частоту, выше которой усилитель не сможет воспроизводить звук. Если частота превышает 100 Гц, звук будет ощущаться телом. При настройке учитывайте характеристики динамиков: если у вас колонки диаметром 16 см, достаточно установить частоту на уровне 80 Гц.
-
Еще одна важная функция — HPF, которая регулирует частоту динамика. Если установленная частота будет слишком высокой, колонки не смогут воспроизводить звук. Настройка аналогична предыдущим. Устанавливать слишком низкую границу нецелесообразно, так как это приведет к воспроизведению низких частот, которые усилитель должен обрабатывать.
Что касается настройки громкости с помощью пульта, то звук на ней уже должен быть предварительно настроен. По мнению автомобилистов, лучше всего доверить эту настройку специалистам, которые учтут все особенности вашей аудиосистемы. Для правильной конфигурации они используют специальные программы и микрофоны. Если такой возможности нет, после включения системы установите громкость на уровне 60-70%, а затем начните настраивать усилитель. Если при включении системы слышны искажения или хрипы, стоит снизить уровень громкости усилителя.
Каждый случай индивидуален, и многое зависит от предпочтений водителя. Иногда достаточно выбрать один из предустановленных режимов звучания (POP, RAP, JAZZ, ROCK и другие), чтобы добиться качественного звука.
Видео «Как правильно подключить автомагнитолу Pioneer»
Советы по выбору подходящей магнитолы
Выбор магнитолы для вашего автомобиля — это важный шаг, который может существенно повлиять на качество звучания и функциональность аудиосистемы. Прежде чем принять решение, стоит учесть несколько ключевых факторов.
1. Определите свои потребности. Прежде всего, подумайте о том, какие функции вам действительно нужны. Если вы часто слушаете радио, выбирайте магнитолу с хорошим приемником. Если предпочитаете воспроизводить музыку с мобильных устройств, обратите внимание на наличие Bluetooth, USB-портов и AUX-входов.
2. Обратите внимание на мощность. Мощность магнитолы измеряется в ваттах и влияет на качество звука. Чем выше мощность, тем громче и четче будет звучание. Однако не забывайте, что мощность магнитолы должна соответствовать мощности динамиков вашего автомобиля, чтобы избежать искажений и повреждений.
3. Совместимость с автомобилем. Перед покупкой убедитесь, что выбранная магнитола подходит для вашего автомобиля. Некоторые модели могут требовать адаптеров или дополнительных креплений для установки. Также стоит проверить, поддерживает ли магнитола стандартные размеры, такие как 1DIN или 2DIN.
4. Качество звука. Обратите внимание на характеристики звука, такие как частотный диапазон и уровень искажений. Хорошая магнитола должна обеспечивать чистое и сбалансированное звучание на всех уровнях громкости. Рекомендуется прослушать несколько моделей в магазине, чтобы выбрать ту, которая вам больше всего нравится.
5. Дополнительные функции. Многие современные магнитолы предлагают дополнительные функции, такие как поддержка форматов FLAC, встроенные эквалайзеры, возможность подключения к интернету и даже навигационные системы. Оцените, какие из этих функций вам действительно нужны, и выберите модель, которая их предлагает.
6. Бренд и отзывы. Изучите отзывы о различных брендах и моделях магнитол. Pioneer, например, известен своим качеством и надежностью, но стоит также рассмотреть альтернативные варианты. Чтение отзывов пользователей поможет вам избежать распространенных проблем и выбрать наиболее подходящую модель.
7. Бюджет. Определите, сколько вы готовы потратить на новую магнитолу. Цены могут варьироваться от бюджетных моделей до премиум-класса. Установите для себя разумный предел и старайтесь придерживаться его, не забывая о соотношении цена-качество.
Следуя этим советам, вы сможете выбрать магнитолу, которая будет соответствовать вашим требованиям и обеспечит отличное качество звука в вашем автомобиле. Не спешите с выбором и тщательно изучите все доступные варианты, чтобы сделать правильное решение.
