Где находится масса ЭБУ

Масса ЭБУ обычно устроена так. Из разъема ЭБУ выведены отдельные провода массы, которые подключены к двигателю за болт крепления стартера. Провода «массы» обычно имеют черный цвет

Всё просто и надёжно. Но в реальности со временем на данном участке цепи начинает падать напряжение, медленно, но уверенно, нарушая работу системы.

Поэтому этот узел необходимо периодически проверять и обслуживать. Как это делать, мы рассмотрим далее.

Проблемы с массовыми проводами

Как проявляются проблемы с контактами на массу?

Двигатель

Если окислен или отошел провод на массу от ЭСУД, это проявляется в самопроизвольной смене режимов работы или машина внезапно глохнет. Плохой контакт от торпеды вызывает неустойчивую работу двигателя на холостых оборотах.

При нарушении контакта происходит ухудшение заряда АКБ, снижается частота оборотов стартера во время запуска, возникают проблемы в ЭСУД, потому что туда идет второй провод массы от АКБ. Чтобы исправить нарушение, сначала проверяется натяжение гаек, крепящих толстый провод у двигателя.

Для этого наружная гайка ослабляется, внутренняя гайка проверяется и, если надо, подтягивается. Затем наружная гайка закручивается обратно. Тонкий провод является главным проводником минусового заряда. При неисправностях проверяют его состояние и затяжку гайки на корпусе, а также болта на клемме АКБ.

Если вы нашли точку с плохим контактом, полностью разберите узел, найдите все выгоревшие и окислившиеся участки, зачистите и выровняйте все поверхности перед сборкой. Обожмите и пропаяйте все клеммы.

Проблемы могут появиться из-за отсутствия в заводской комплектации корончатой шайбы под планкой и незатянутой гайкой соединения шпильки и провода. Со временем из-за образовавшегося люфта между шпилькой и проводом появляются скачки напряжения в каналах нескольких датчиков. Результатом является неконтролируемое увеличение оборотов двигателя, если включить вентилятор.

Модели с 1.5 двигателем. При плохом контакте первого вывода на массу от ЭБУ (на усилителе рулевого вала) при включении габаритов, указателей поворотов, звукового сигнала, стеклоомывателя и других потребителей возможны отклонения в показаниях значений температуры и уровня топлива.

Быстрая проверка. Если вы подозреваете, что проблема заключается в точке массы ЭБУ, возьмите «крокодилы» для прикуривания и прикрепите один на двигатель, а второй на массу в салон. Запустите машину. Если проблемы исчезли, ремонтируйте неисправные контакты.

Модели с 1.6 двигателем. При плохом контакте первого вывода на массу от ЭБУ (внутри приборной панели) при включении фар или стеклоподъемников могут заработать стеклоочиститель со стеклоомывателем или сработать система запирания дверей.

При плохом контакте второго вывода на массу от ЭБУ (на приварной шпильке) при включении габаритного освещения, фар, вентилятора радиатора возможны неправильные показания на панели температуры и уровня топлива («скачущие» стрелки).

При появлении проблем сначала проверяют первый вывод и соединение на гайке М6. Если гайка затянута нормально, а проблема осталась, проверяют второй вывод – точку массы, заземляющую панель на приварную шпильку (соединение – резьба М6). Точка расположена в средней части внутренней стороны моторного щита. Обычно гайка завинчена слабо и ее приходится докручивать.

ВАЗ 2114- Запуск двигателя в сильный мороз минус 37 градусов!!!видео урок для чайников,часть1(@stas)

Хитрая Масса:) Машина не заводится и постоянно включено зажигание.

Масса между двигателем и кузовом

Линия «31», в народе получившая название «масса», «минус» или «отрицательная цепь» имеет очень важное значения для автомобиля. И не только для электрооборудования, но и для многих других систем, в том числе и для двигателя или АКПП.

Практически все автомобили имеют однопроводную систему бортовой сети и роль «минуса» в этой цепи выполняют металлические части кузова. Это во много раз уменьшает количество проводов и уменьшает себестоимость автомобиля.

Получается, что все участники этой цепи имеют свое подключение к кузову — панель приборов, фары, ЭБУ, двигатель и т.д.

Не смотря на визуальную целостность этих подключений, со временем в следствие окисления и коррозии, контакт медленно и незаметно ухудшается, что приводит к просадкам напряжения во время включения мощных потребителей или нарушению работы системы.

Я бы разделил подключения массы на основные и локальные. Допустим, подключения масс головного света является локальным и при нарушении этого подключения пострадает только головной свет. А вот при нарушении контакта массы от АКБ к кузову пострадает вся бортовая сеть, и из-за чего могут возникнуть проблемы в работе двигателя и прочих важных узлов и агрегатов.

Вот так на графиках диагностики выглядит напряжение бортовой сети с проблемными массами

А вот график после профилактики массы АКБ — двигатель — кузов

Поэтому надежная масса двигатель — кузов очень важна для исправной и беспроблемной работы всего автомобиля.

В общем, цепь массы необходимо поддерживать в идеальном состоянии. Это как аксиома.

Дальше рассмотрим где находится масса двигатель — кузов и как её проверить.

МАССА ВАЗ 2114

Ненадежная масса на ВАЗ 2114 или ее отсутствие приводит к различным неприятным сюрпризам. Например,вместо поворотного сигнала на заднем фонаре вдруг начинается перемигивание лампочек (так называемая новогодняя елка), или еле крутит стартер. Если знать, где находятся массы ВАЗ 2114, можно справиться со многими неурядицами в электрической части автомобиля.

Местонахождение общих (массовых) проводов

Основной массовый провод короткий и толстый – он идет с аккумулятора и крепится на шпильке гайкой в районе переднего левого лонжерона. Толщина его порядка 14-16 мм. Также с минусовой клеммы АКБ идет тонкий провод, который выполняет функцию подачи питания различным потребителям энергии. Слабый контакт на клемме ведет к быстрой разрядке аккумуляторной батареи.

Для электронной системы управления двигателем также необходим общий провод. Масса ЭБУ на ВАЗ 2114 может крепиться в двух разных местах в зависимости от модификации автомобиля:

• На версиях 2115 с мотором 1,5 л она берется с мотора (два болта М6 на задней заглушке распределительного вала).
• На ДВС 1,6 л, а также моторах 1,5 л с ЭБУ Bosch или «Январь» версии 7.2 она фиксируется болтом, привернутым к металлическому каркасу центральной консоли под приборной панелью.

Где находится масса двигатель — АКБ — кузов

На большинстве автомобилей масса двигатель — кузов имеет примитивный вид и выполнена из двух отрезков кабеля, соединенных вместе путём обжатия на отрицательной клемме аккумуляторной батареи

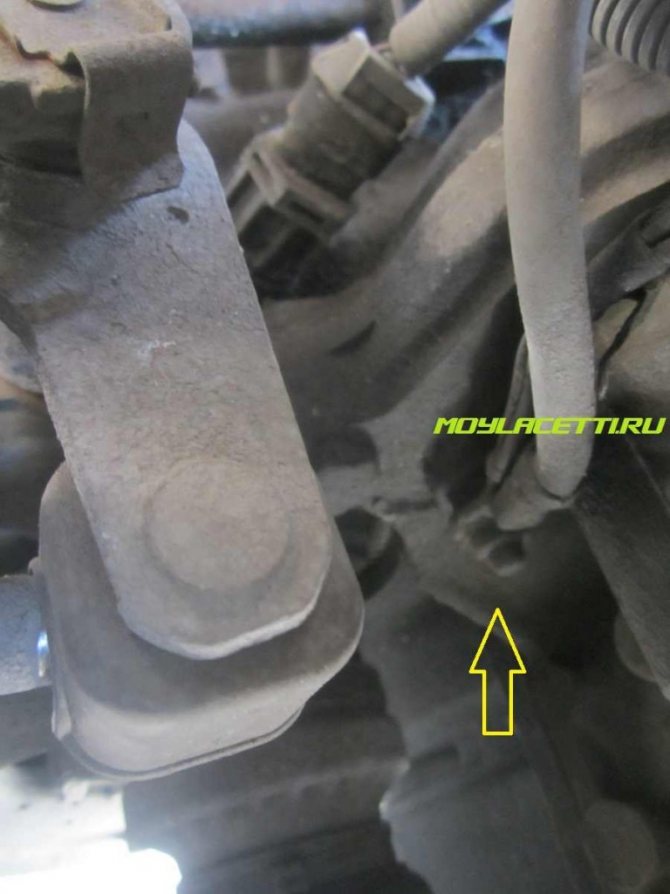

В этом обжиме соединено два провода. Один идет к двигателю и крепится гайкой крепления стартера…

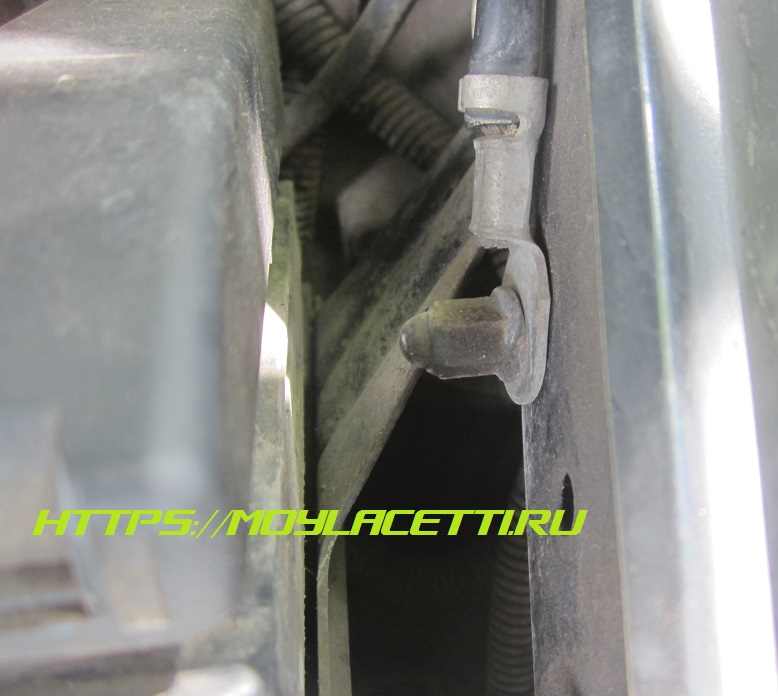

…а второй на кузов в район левого крыла

Казалось бы, простейшая и надёжная цепь, которая будет исправно служить годами. Но это совсем не так и всему виной слабые места в этой конструкции, которые не выдерживают испытания атмосферными воздействиями.

Как проверить массу на автомобиле

На самом деле только небольшая группа автомобилистов уделяет этому вопросу достаточно внимания. Остальные же начинают об этом задумываться, когда при включении вентилятора охлаждения или фар головного света начинают проседать обороты двигателя или при включении обогрева заднего стекла двигатель начинает труситься, передавая вибрацию по всему кузову.

Но даже на этом этапе многие ограничиваются банальным осмотром и подтягиванием гаек подключения масс на двигателе и кузове. Всё прикручено — значит всё в порядке.

Затем начинаются дергания автомобиля без всяких видимых причин, зависания оборотов холостого хода, пропуски воспламенения, глюки охранной системы и так дальше по накатанной, вплоть до отказа стартера в самый неподходящий момент. Но даже здесь многие не пойдут проверять массы, а побегут в магазин за новым стартером. Ведь провод на стартер целый и напряжение имеется, а он, редиска, не крутит.

Замена стартера, естественно, не помогает. В итоге следом в утилизацию идёт вполне ещё живой аккумулятор и ситуация, вроде, улучшилась, но через пару дней снова отказ стартера и начинаешь уже верить в домовых и в потусторонние силы, которым больше делать нечего, как наводить порчу на чужой автомобиль.

Но, благо разум побеждает и вспоминается совет хорошего человека — проверить массы.

Опять же, что тут сложного. Необходимо проверить сопротивление от двигателя до кузова.

Как проверить массу мультиметром

Отключаем отрицательную клемму АКБ

Берем мультиметр, переводим его в режим измерения сопротивления до 200 Ом. Проверяем сопротивление самих щупов, соединяя их между собой

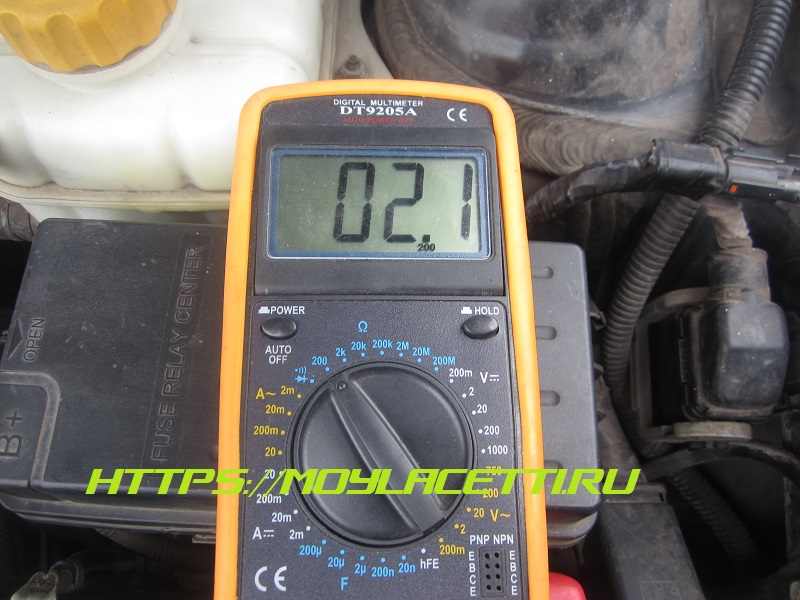

Сопротивление самих щупов составляет 2.1 Ома.

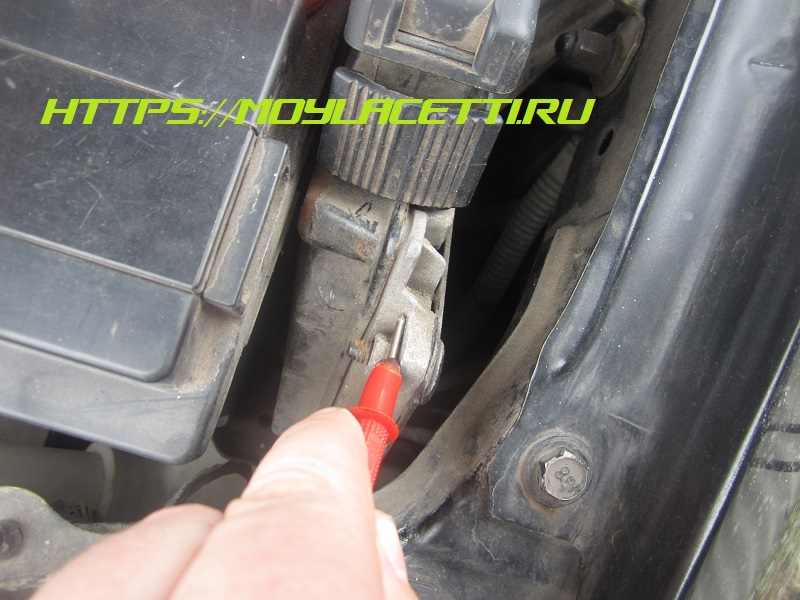

Теперь подключаем один щуп к двигателю. Хоть сюда

А второй щуп к блоку управления двигателем, который, в свою очередь, прикручен к кузову

Что же получается — сопротивление массы двигатель — кузов практически не имеет сопротивления? Всё в идеале? Масса двигатель — кузов исправна? В чем же тогда проблема? Стартер бракованный или всё же потусторонние силы одолевают?

Всё дело гораздо проще. Что такое цепь массы в понимании обычного человека? Это просто кусок провода, которым соединен двигатель с кузовом. Просто отрезок провода! Если мы к концам этого провода подключим щупы омметра, тогда мы узнаем его сопротивление. Оно будет минимально — это ж просто кусок медного провода. Верно? Верно.

Проверка заземления в автомобиле

Электронные модули и многие электрические компоненты двигателя, трансмиссии и пассажирского салона используют кузов в качестве электрического заземления. Этот тест проверяет наличие нежелательного сопротивления в этих точках, в том числе вторичного заземления между аккумулятором и шасси, используемого некоторыми старыми моделями. При необходимости обратитесь к руководству по ремонту вашего автомобиля.

Вы должны получить падение напряжения на 0,2 В или менее. Если падение напряжения выше, перейдите к следующим шагам.

Если вы получили значение выше 0,2 вольт, переходите к следующему шагу.

Когда вы получаете показание около 0,2 В или ниже, нежелательное сопротивление находится между этой и предыдущей контрольной точкой. Проверьте на наличие коррозии, оборванных или ослабленных проводов.

Кроме того, проверьте падение напряжения на цепях заземления, которые соединяют двигатель с шасси.

Поиск, проверка и замена оснований передачи при необходимости.

Нужна ли масса на корпус эбу

Практически все машины новой сборки, используют кузов как основной источник электрической энергии. Образно выражаясь, корпус машины представляет собой единый провод, имеющий отрицательный заряд, используемый всеми имеющимися в автомобиле электрическими приборами потребляющими энергию. По этой причине его называют масса, или иными словами минус. По этой причине при возникновении плохого контакта с массой в результате окисления или некачественного закрепления, возникают проблемы в работе автомобиля, функционировании оборудованной электроники или появляются проблемы с двигателем.

Симптомы плохой массы ЭБУ

проблема массы на ВАЗ

Если имеется плохая масса ЭБУ ВАЗ 2114, то это создаёт такие проблемы:

1. Датчики работы двигателя дают искажённые показания. Вследствие этого ЭБУ принимает неверные решения, создавая проблемы двигателю.
2. Плохая масса может искажать показания приборов автомобиля.
3. В этом случае начинаются проблемы при работе на холостом ходу.
4. Из-за плохого контакта с массой лампочки вместо того, чтобы включиться, начинают мигать.
5. Стартёр с некачественным электропитанием не может развить нужную мощность.
6. При включении электрических приборов, они полностью обесточивают рабочие системы автомобиля.

Рекомендуется использовать медный провод, так как он лучше проводит ток. Можно использовать для клемм специальную смазку, предохраняющую от клемму, шпильку и гайку окисления.

Где расположена масса

При эксплуатации автомобиля важно знать все места, где находится масса двигателя ваз 2114. В случае возникновения неисправности в этом направлении, можно быстро обнаружить источник неполадок и соответственно устранить его. Итак, где находится масса эбу на ваз 2114? Попробуем разобраться в этом вопросе.

Где находится масса на ваз 2114:

Аккумуляторная масса ВАЗ 2114

Минусовая аккумуляторная ветка представляет собой ответвления проводов двух типов – тонки и толстый провод. Аккумуляторный минус направлен на корпус двигателя при помощи толстого провода. В результате не качественного закрепления контакта, заряд будет поступать в малом объеме, в итоге стартер не сможет развить достаточную мощность, соответственно глючит ЭСУД, потому что именно от двигателя он принимает необходимую массу.

Для того чтобы проверить соединения минусового заряда между аккумулятором и двигателем, необходимо проверить надежность крепления двух гаек, поэтому сначала нужно ослабить гайку с наружи и затянуть гайку внутри, и соответственно обратно закрутить гайку с наружи.

Тонкий минусовой провод соединен с корпусом машины рядом с аккумулятором. Он играет роль источника энергии необходимого всем потребителям, оборудованным в машине. Для проверки, также необходимо убедиться в степени натяжения гайки как с кузовом так и к клеммой аккумулятора.

Масса эсуд ВАЗ 2114

Двигатели Samar объемом 1,5 литра берут массу с корпуса двигателя, с крепления заглушек, которые расположены справа от головки блока.

Двигатели Samar объемом 1,6 литра, или 1,5 литра оснащенные ЭСУД нового образца, берут массу с приваренной шпильки. Прикрепляется шпилька непосредственно с металлическим корпусом приборной панели у тоннеля пола в районе под пепельницей. При сборке на заводе изготовителе шпилька как правило плохо закреплена и покрашена, в результате при эксплуатации машины может полностью разболтаться, в результате при включении прибора вентиляции, произойдет посадка электрического напряжения системы, соответственно отреагируют следующие приборы: ДМРВ, ДПДЗ, ДТОЖ.

Масса приборной панели ВАЗ 2114

В данном варианте имеется соединение жгута торпедного, схемы от блока монтажного реле и предохранителей, заднего жгута. Это соединение расположено под крепление рулевого вала. При не качественном соединении данного крепления, могут возникнуть проблемы в работе показаний приборной панели, в момент включения основных энергетических потребителей, например: поворотники, фары и др.

Это соединение массы расположено под приборной панелью с левой стороны корпуса отопителя.

Масса аккумулятора

Гайка на креплении минуса аккумулятора с двигателем

«Минус» на аккумуляторе имеет два ответвления: толстый провод и тонкий. Толстый провод идёт от минуса аккумулятора к корпусу двигателя. Если данный контакт закреплён не должным образом, то заряд аккумулятора идёт не в полную силу, стартер не развивает полной мощности, тупит ЭСУД (т.к. массу он берёт из двигателя).

На креплении минуса аккумулятора с двигателем нужно проверить надёжность затяжки двух гаек, между которыми крепится контакт к двигателю: первым делом ослабляем наружную гайку и подтягиваем внутреннюю, а затем затягиваем и наружную.

Второй провод от аккумулятора гораздо тоньше и крепится к кузову рядом с самим аккумулятором. Данный провод является источником для всех энергопотребителей в авто. Здесь так же нужно проверять момент затяжки гайки как к кузову так и к клемме аккумулятора.

Плохая масса двигателя

При возникновении неполадок следующего характера:

Появление данных неполадок свидетельствует о том, что на автомобиле плохая масса двигателя. Именно с АКБ поступает на стартер плюсовой заряд, а на предохранительную панель расположенную под капотом, поступает заряд через тонки провод.

Минусовой заряд с АКБ поступает на двигатель, т.к. это самая большая деталь авто, а именно с него на остальные приборы.

Если масса плохая автомобиль плохо заводиться, в связи с нехваткой тока. Если применить зарядку, напряжение устанавливается на минимуме и часто работа автомобиля продолжается с АКБ.

Как проверить массу на двигателе? Это достаточно просто сделать.

Для проверки понадобятся клещ для прикуривания, которые подключаются одним концом на минус АКБ, а другим на двигатель, место соединения необходимо тщательно очистить. Запускаем двигатель, если автомобиль легче завелся, при этом напряжение повысилось, это свидетельствует о необходимости зачистить массу.

Нестабильная работа двигателя на холостом ходу ваз 2114 является одной из причин проверки массы, может сопровождаться плохим, слабым контактом, следствием чего является недостоверные показания автомобильных датчиков, или передается неправильное управляющее воздействие на регулятор холостого хода.

Проверка массы в авто

Трансмиссии на некоторых моделях автомобилей оснащены шасси или защитным экраном для модулей, датчиков и соленоидов (реле). Вы также можете проверить эти основания, используя свой цифровой мультиметр.

• Проверьте падение напряжения между коробкой передач и отрицательным полюсом аккумулятора. Падение напряжения должно быть 0,2 В или ниже.
• Проверьте заземление отдельных шасси, проверив падение напряжения на каждой клемме заземления на коробке передач. Падение напряжения должно быть 0,2 В или ниже.

Как проверить МАССУ на автомобиле. 3 способа.

При необходимости очистите, отремонтируйте или замените заземление коробки передач. Удалите смазку, ржавчину и краску с заземленных клемм или замените поврежденные заземляющие ремни.

Общие значения падения напряжения

Кабели дросселя и другое оборудование могут быть повреждены, когда высокий электрический ток не может найти правильный путь назад к земле.

Отсутствие массы на двигателе

Если нет массы на двигателе, необходимо проверить качество всех контактов электрической системы идущих непосредственно с корпуса двигателя.

Либо необходимо проверить состояние шпильки, т.к. завод изготовитель данный вид оборудования ни каким образом не подвергает обработке помимо окраски, поэтому они часто подвержены появлению окислений или коррозии. В результате эксплуатации некачественных деталей происходит посадка напряжения в системе, что сопровождается отсутствием массы на двигателе, в результате происходят проблемы в работе машины.

Причины и симптомы плохого заземления двигателя

Неисправность двигателя может быть вызвана:

Симптомы плохого заземления двигателя могут включать в себя:

Часто плохие основания относительно легко диагностировать и исправлять, обычно за считанные минуты. Вы можете диагностировать и выполнять ремонт в собственном гараже, используя только цифровой мультиметр (DMM) и некоторые распространенные инструменты.

Если вы не знаете, где находятся все двигатели или трансмиссии, в вашем автомобиле, возможно, вам следует обратиться к руководству по ремонту вашего автомобиля. Вы можете получить относительно недорогую копию через Amazon. Руководства Haynes поставляются с пошаговыми процедурами для многих проектов технического обслуживания, ремонта и устранения неисправностей. Таким образом, вы окупите свои небольшие инвестиции в короткие сроки.

ХОРОШО. Так что возьмите свой мультиметр и давайте найдем те плохие основания в вашем автомобиле.

Коррозия или повреждение заземляющих лент может привести к выходу из строя электрических принадлежностей.

Устранение неполадок

Для бесперебойной работы АКБ система должна быть оборудована проводами хорошего качества, в данном случае наиболее подходящими являются провода из меди, так как именно они имеют лучшие характеристики при работе под напряжением.

Плюсовой тонкий провод, идущий с генератора, необходимо обязательно заменить на провод, более толстый.

Для защиты существующей массы и обеспечения более длительного и бесперебойного срока работы необходимо обработать все имеющиеся соединения и контакты клемм при помощи специальной смазки, обладающей функцией против окисления.

Можно усилить массу, путем проведения дополнительной массы около генератора. Конечно же, не стоит использовать тонкий минусовой провод для присоединения к кузову машины, лучше применить толстый провод. Результат будет лучше, и при возникновении неполадок с основным проводом, дополнительный вполне справится с запуском автомобиля, и вновь не придется слушать щелканье реле.

В результате проведенных процедур запуск автомобиля будет более уверенный. Устраним проблемы возникновения частой разрядки АКБ, что позволит избежать потери так необходимых вольт для автомобиля и в результате обеспечить наиболее стабильное и достаточно высокое напряжение, идущее с генератора.

Для чего нужна масса в автомобиле

Заземление двигателя обеспечивает электрический обратный путь для стартера. Плохое заземление двигателя является распространенной проблемой, приводящей к тяжелому запуску и отсутствию запуска.

В следующем тесте выполняется считывание падения напряжения, чтобы определить нежелательное сопротивление в цепи заземления двигателя.

Если система зажигания оснащена распределителем, вы можете отсоединить кабель высокого напряжения от крышки распределителя и заземлить его на двигатель (болт или кронштейн) с помощью проволочной перемычки. В других системах вы можете удалить предохранитель топливного насоса. Обратитесь к руководству по эксплуатации вашего автомобиля или ремонту автомобиля, чтобы найти предохранитель. Вы также можете использовать дистанционный выключатель стартера. Подключите переключатель к клеммам цепи управления реле стартера или соленоида (втягивающее реле).

Вы должны получить показание 0,2 вольт или меньше. При необходимости обратитесь к спецификациям вашего производителя в руководстве по ремонту вашего автомобиля. Вы получили более высокое чтение? В цепи заземления есть нежелательное сопротивление. Чтобы найти проблему, перейдите к следующим шагам.

Повторите два предыдущих шага, переместив красный провод к разъему, соединяющему черный основной провод заземления с клеммой аккумулятора. Когда вы получаете показание около 0,2 В или ниже, нежелательное сопротивление находится между этой и предыдущей контрольной точкой. Проверьте на наличие коррозии, оборванных или ослабленных проводов.

Еще раз про «Массы»

©Олег Братков, Пятигорск

Суть доработки в том, что массы датчиков должны приходить только на контроллер. То есть если снять разъём с контроллера, ни ДТ, ни ДПДЗ, ни ДМРВ, ни ДД на корпус (минус АБ) не «звонятся». Надо снять разъём с контроллера и например ДТ, и проверить сопротивление между двигателем и проводом массы в разъёме. Оба провода «прозваниваем» на двигатель. Оба должны иметь большое или бесконечное сопротивление – обрыв. Если КЗ – снимаем изоленту рядом с контроллером, ищем указанную перемычку и удаляем её. После этого массы датчиков будут соединены с корпусом машины только при одетом разъёме контроллера!

Все провода имеют сопротивление, даже очень толстые. Вспоминаем закон дяди Ома. Чем больше сопротивление и чем больше ток, тем больше напряжение. Провода массы подчиняются всё тому же закону. Физика однако. При включении реле, форсунок, РХХ (ключи зажигания имеют отдельный толстый провод массы и в нашем процессе не участвуют) напряжение на массе самого контроллера меняется относительно массы автомобиля.

Видимо форсунки, РХХ работают постоянно и их вмешательство не учитывается. Однако ток через реле вентилятора идёт – не идёт относительно длительное время. При включении реле вентилятора напряжение на массе контроллера оказывается ещё выше, чем в точке соединения провода массы с кузовом, и если двигаться вдоль провода массы, постепенно уменьшается. Разность потенциалов есть всегда, просто она то больше, то меньше.

При правильной разводке проводов масс напряжение на общем проводе датчиков не меняется относительно массы самого контроллера и практически равно нулю. По крайней мере, из-за меньших токов датчиков колебания напряжения гораздо меньше. Изменение напряжения на массе контроллера относительно кузова автомобиля, минуса АКБ приводит к такому же изменению напряжения на массе датчиков и не оказывает влияния на их показания. И действительно – на всех машинах, где только пахнет электроникой, например на карбюраторной восьмёрке с электронным зажиганием, где датчик Холла стоит в трамблёре, к датчику идут три провода. Питание, сигнальный и масса от отдельной клеммы коммутатора зажигания.

Но вернёмся к нашему барану. Перемычка, внесённая на заводе, соединяет массу датчиков с проводом, идущим от контроллера на корпус машины, на котором меняется напряжение вследствие изменения тока, в частности, при включении реле вентилятора. В результате включения реле вентилятора напряжение на массе контроллера становится больше. Но, как мы помним, оно постепенно уменьшается, если двигаться вдоль провода. Точку на силовой массе, куда подключена злополучная перемычка, можно считать за «ноль», поскольку оставшийся провод между обжимкой и кузовом машины в создании помех не участвует.

А дальше всё просто. Масса датчиков подключена к «нулю». От этого «нуля» до массы самого контроллера включено сопротивление силового провода. Включилось реле – напряжение на массе контроллера стало больше, чем было. Увеличились соответственно относительно «нуля» и опорное напряжение АЦП. Однако масса датчиков осталась на месте, на «нуле», и контроллер «увидит», обработав показания АЦП, уменьшение напряжения от датчиков. Ну, ДМРВ, ДТ… ну уменьшилось, с кем не бывает… Там вон какой диапазон! Однако для ДПДЗ уменьшение напряжения закрытого состояния сведётся к запоминанию в ОЗУ контроллера этого самого «напряжения закрытого состояния», то есть минимального напряжения от ДПДЗ. Вот мы и приехали
