Электрическая схема автомобиля ВАЗ 2110 — ключевой элемент для функционирования всех систем электрооборудования как в карбюраторных, так и в инжекторных моделях. Понимание структуры и принципов работы этих схем помогает диагностировать и устранять неисправности, а также проводить модификации и улучшения. В статье рассмотрим отличия между инжекторными и карбюраторными электросхемами и предоставим советы по их чтению и интерпретации, что будет полезно как опытным автолюбителям, так и новичкам.

Общие принципы функционирования электрооборудования на автомобилях семейства ВАЗ-2110

Основные принципы функционирования электрической проводки на автомобилях ВАЗ 2110 с карбюраторными и инжекторными двигателями:

1. Все электрические устройства и приборы, работающие от напряжения, используют однопроводное соединение. Инженеры ВАЗ при создании схемы бортовой сети предусмотрели, что электроцепи определенных цветов будут отвечать за конкретные функции. Таким образом, определенные приборы соединяются с помощью проводов определенной окраски. Это позволяет владельцу автомобиля самостоятельно разобраться в электрической схеме, что упрощает процесс ремонта.
2. Отрицательный контакт любого электрического устройства на ВАЗ 2110 выполняет роль массы. Он подключается к кузову автомобиля.
3. Положительный контакт от аккумулятора на ВАЗ всегда обозначается красным цветом. Поэтому при проведении ремонтных работ не рекомендуется изменять цвет проводки.
4. Каждая электрическая система, подключенная к бортовой сети, имеет свой собственный жгут проводов.
5. Конструкция «десятки» такова, что при включении аккумулятора на все электрические приборы и оборудование подается напряжение. Поэтому перед ремонтом электропроводки обязательно следует отключать отрицательную клемму.
6. Некоторые автомобили ВАЗ 2110 оснащены бесконтактной системой зажигания. Этот тип системы был внедрен для обеспечения более качественной искры по сравнению с контактным вариантом. Хорошая искра необходима для эффективного сгорания топливной смеси. Для стабильной работы бесконтактной системы зажигания требуются определенные условия.

https://youtube.com/watch?v=DzT6ocGh_nU

Подробная схема электропроводки

Схемы подключения электрических систем в автомобилях «Десятка» с двигателями на 8 или 16 клапанов могут варьироваться. Это зависит от типа двигателя, установленного в автомобиле — карбюраторного или инжекторного.

Интересные факты

Вот несколько интересных фактов о электрических схемах автомобилей ВАЗ 2110 с карбюраторным и инжекторным двигателем:

1. Различия в системах управления: ВАЗ 2110 с карбюраторным двигателем использует более простую электрическую схему, так как управление подачей топлива осуществляется механически. В то время как инжекторные версии оснащены электронными системами управления двигателем (ECU), которые обеспечивают более точное регулирование смеси воздуха и топлива, что способствует повышению экономичности и снижению выбросов.

2. Электрическая схема инжекторного двигателя: В инжекторных моделях ВАЗ 2110 электрическая схема включает множество датчиков, таких как датчик положения дроссельной заслонки, датчик температуры охлаждающей жидкости и кислородный датчик. Эти датчики обеспечивают обратную связь для ECU, что позволяет оптимизировать работу двигателя в различных режимах.

3. Совместимость и модификации: Электрические схемы автомобилей ВАЗ 2110 могут быть адаптированы для установки более современных систем управления и компонентов, таких как инжекторные двигатели от других моделей. Это позволяет владельцам улучшать характеристики своих автомобилей, но требует глубоких знаний в электротехнике и схемотехнике, чтобы избежать проблем с совместимостью и надежностью.

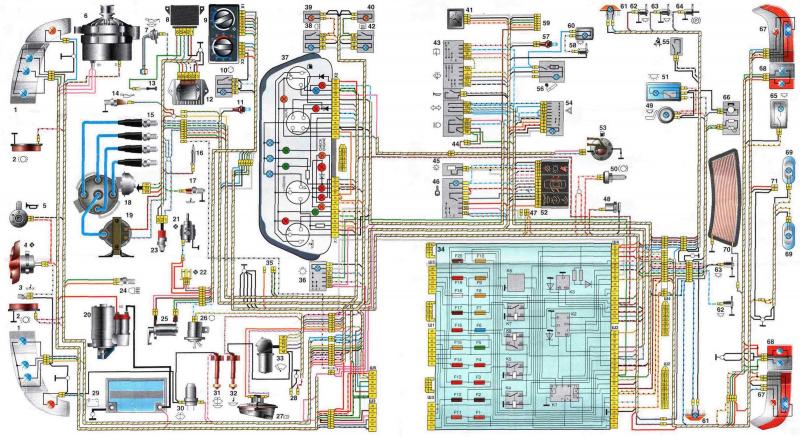

На моделях ВАЗ 2110 с карбюраторным двигателем

Описание ключевых элементов электросхемы с карбюраторным двигателем:

1. Оптический элемент или фара.
2. Контроллер, отвечающий за мониторинг износа тормозных колодок на передних колесах.
3. Контроллер, активирующий электрический мотор вентилятора охлаждения двигателя.
4. Электрический мотор системы охлаждения силового агрегата.
5. Клаксон.
6. Генератор, обеспечивающий электросеть напряжением при работающем двигателе.
7. Датчик уровня моторного масла в системе смазки.
8. Электронный модуль управления электромагнитным клапаном карбюраторного двигателя.
9. Датчик системы отопления.
10. Переключатель клапана рециркуляции отработанных газов.
11. Световой индикатор подсветки рычагов управления отоплением.
12. Коммутатор.
13. Концевой переключатель карбюраторного двигателя.
14. Контроллер индикатора давления масла в двигателе.
15. Свечи зажигания, размещенные в моторном отсеке.
16. Электромагнитный клапан карбюраторного двигателя.
17. Контроллер температуры хладагента в системе охлаждения.
18. Распределитель системы зажигания.
19. Катушка зажигания.
20. Стартерный узел, обеспечивающий подачу искры на высоковольтные провода при запуске двигателя.
21. Электрический моторчик вентилятора отопительной системы.
22. Вспомогательное резисторное устройство для электрического мотора отопления.
23. Контроллер скорости, определяющий режим движения автомобиля.
24. Переключатель заднего хода, расположенный в салоне.
25. Микромоторедуктор для привода заслонки отопительной системы.
26. Клапан рециркуляции отработанных газов.
27. Контроллер уровня тормозной жидкости.
28. Электрические разъемы для подключения мотора омывателя заднего стекла.
29. Аккумуляторная батарея.
30. Электрический моторчик омывателя лобового стекла.
31. Контроллер уровня жидкости в системе омывателя стекол.
32. Контроллер объема хладагента в системе охлаждения автомобиля.
33. Редуктор очистителя лобового стекла.
34. Монтажный электронный блок.
35. Электрические разъемы для подключения системы предупредительного освещения.
36. Переключатель для активации внешних осветительных приборов, находящийся в салоне.
37. Приборная панель с основными датчиками — тахометром, спидометром, индикатором уровня топлива и температуры двигателя. Также на панели располагаются световые индикаторы, показывающие состояние оборудования.
38. Переключатель задних противотуманных фонарей, установленный в салоне.
39. Световой индикатор, который активируется при включении противотуманных фонарей.
40. Индикатор активации системы обогрева заднего стекла.
41. Часы, размещенные на центральной консоли.
42. Переключатель системы обогрева заднего стекла, установленный на торпеде.
43. Рычажный переключатель, расположенный под рулем.
44. Электрический разъем для подключения и отключения электроцепей при установке внешних оптических устройств.
45. Регулятор яркости света на контрольной панели.
46. Замок зажигания.
47. Электрические разъемы для подключения системы очистки передних фар.
48. Розетка для подключения переносного источника света.
49. Осветительное устройство для салона автомобиля.
50. Переключатель стоп-сигналов.
51. Осветительный прибор для освещения в салоне.
52. Электронный модуль бортового контроля.
53. Контроллер уровня топлива в бензобаке.
54. Переключатель для активации и отключения световой сигнализации.
55. Контроллер ремня безопасности, установленный со стороны водителя.
56. Прикуриватель.
57. Световой индикатор подсветки в пепельнице.
58. Переключатель освещения в бардачке.
59. Электрический разъем для подключения бортового компьютера. В карбюраторных версиях ВАЗ 2110 бортового компьютера нет, но предусмотрена возможность его установки.
60. Световой индикатор освещения бардачка.
61. Боковые поворотники.
62. Переключатели, расположенные в стойках передних дверей.
63. Аналогичные переключатели, установленные сзади.
64. Переключатель контрольного светового источника ручного тормоза.
65. Световое устройство для освещения багажного отсека.
66. Контроллер температуры для отопительной системы.
67. Задние внешние световые приборы.
68. Внутренние световые устройства, расположенные сзади.
69. Оптические устройства для освещения заднего номера.
70. Компонент системы обогрева заднего стекла.
71. Электрический разъем.

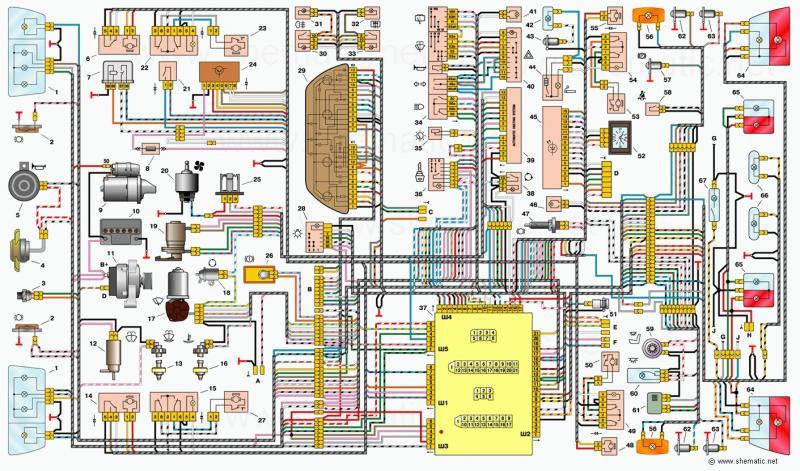

На моделях ВАЗ-2110 с инжекторным двигателем

Электросхема ВАЗ 2110 с карбюраторным двигателем имеет свои особенности:

1. Фары головного света.
2. Датчики износа тормозных колодок, установленные на передних колесах.
3. Переключатель освещения, который активируется при включении задней передачи.
4. Электрический мотор для вентиляции системы охлаждения двигателя.
5. Звуковая сигнализация.
6. Электродвигатель замка, расположенного на передней пассажирской двери.
7. Реле для активации электрических стеклоподъемников, устанавливаемое на моделях с этой функцией.
8. Предохранитель на 8 ампер.
9. Стартерный механизм автомобиля.
10. Аккумуляторная батарея.
11. Генератор, обеспечивающий питание электрооборудования при работающем двигателе.
12. Электрический мотор для омывателя лобового стекла.
13. Датчик уровня омывающей жидкости в резервуаре под капотом.
14. Электрический мотор замка на передней водительской двери.
15. Переключатель для управления электрическим стеклоподъемником в водительской двери.
16. Датчик уровня хладагента в системе охлаждения.
17. Электрический мотор для очистки лобового стекла.
18. Клапан рециркуляции отработанных газов.
19. Электрический мотор для привода заслонки отопительной системы.
20. Электрический мотор отопительной системы.
21. Замок багажного отсека.
22. Переключатель для электрического стеклоподъемника на правой передней двери.
23. Электрический мотор, установленный на передней пассажирской двери.
24. Модуль управления системой блокировки замков на дверях.
25. Дополнительный резистор для электрического мотора отопительной системы.
26. Датчик уровня жидкости в тормозной системе.
27. Электрический мотор стеклоподъемника на передней левой двери, устанавливаемый только на моделях с системой ЭСП.
28. Переключатель внешнего освещения, расположенный в салоне на центральной консоли.
29. Приборная панель с основными датчиками и контроллерами.
30. Переключатель для активации задних противотуманных фонарей, устанавливаемый на центральной консоли, только на моделях с противотуманными фарами.
31. Индикатор активации противотуманного освещения на приборной панели.
32. Индикатор системы обогрева заднего стекла.
33. Переключатель обогрева заднего стекла, монтируемый в салоне на центральной консоли.
34. Подрулевой переключатель для поворотников.
35. Переключатель освещения на контрольном щитке, предназначенный для регулировки яркости.
36. Замок зажигания.
37. Электроблок для монтажа.
38. Переключатель клапана рециркуляции отработанных газов.
39. Датчик системы отопления автомобиля.
40. Кнопка для включения и отключения световой сигнализации.
41. Освещение рычагов управления отопительным узлом, подсвечивающее центральную консоль.
42. Освещение бардачка.
43. Переключатель освещения бардачка.
44. Прикуриватель.
45. Электромодуль для индикации бортовой системы контроля электрооборудования.
46. Освещение пепельницы.
47. Переключатель стоп-сигнала.
48. Электрический мотор замка на задней двери слева.
49. Переключатель стеклоподъемника на задней левой двери.
50. Электрический мотор для управления стеклоподъемником на задней левой двери.
51. Розетка для подключения переносного освещения.
52. Часы, установленные на панели приборов в салоне.
53. Электрический мотор стеклоподъемника на задней правой двери.
54. Переключатель для управления стеклоподъемником на задней правой двери.
55. Электрический мотор замка на задней правой двери.
56. Боковой указатель поворота.
57. Выключатель контрольного индикатора ручного тормоза.
58. Датчик ремня безопасности на водительском сиденье.
59. Освещение направленного света в салоне.
60. Плафон освещения.
61. Датчик температуры воздуха в салоне.
62. Выключатель, установленный в стойке рядом с передней дверью.
63. Переключатель, расположенный в стойке на задней двери.
64. Внешний осветительный прибор, установленный сзади.
65. Внутренний осветительный прибор для освещения багажного отсека.
66. 67. Освещение багажного отсека.

Дополнительные элементы электросхемы:

• А — разъемы для подключения мотора омывателя заднего стекла;
• В — разъемы для подключения жгута системы впрыска;
• С — разъем для подключения системы предупредительного освещения;
• D — разъем для подключения к бортовому компьютеру автомобиля;
• Е — штекер для подключения к жгуту системы очистки внешней оптики;
• F — разъем для подключения к контроллеру уровня топлива в электрическом насосе;
• G — разъем для подключения к системе обогрева заднего стекла;
• Н — штекер для системы световых сигналов дополнительного торможения;
• J — разъем для подключения электрического мотора выключателя багажного отсека.

Устройство и функционирование элементов проводки

Общая электрическая схема ВАЗ 2110 включает в себя ряд дополнительных компонентов электрооборудования.

В частности, это:

• бесконтактная система зажигания;
• монтажный блок с плавкими предохранителями;
• электрические цепи системы впрыска топлива;
• система, если автомобиль ею оснащен;
• система активации внешних осветительных приборов и противотуманного света;

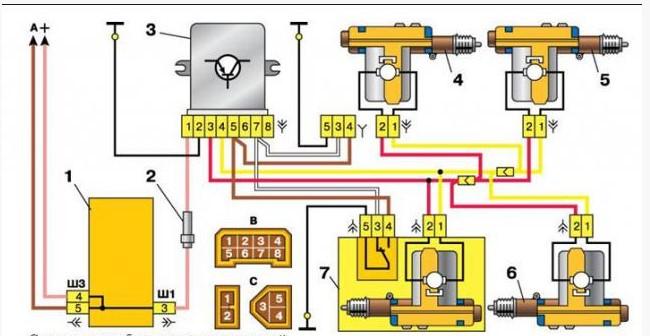

• система блокировки замков автомобиля;

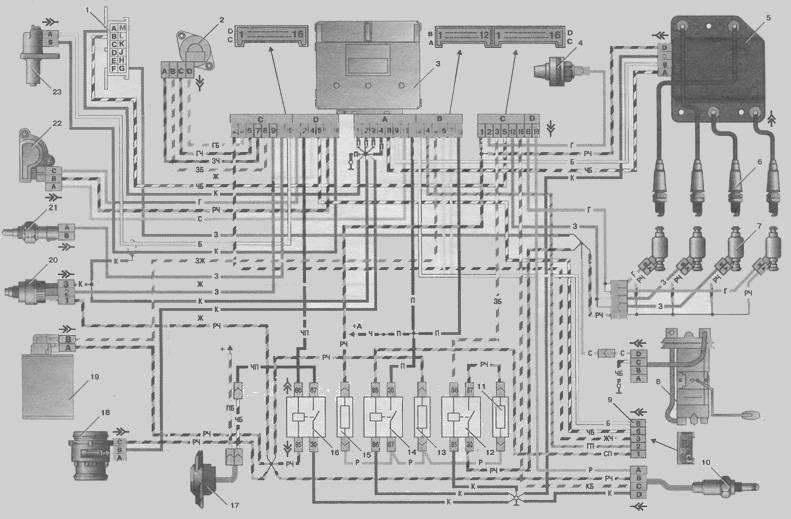

• система управления двигателем.

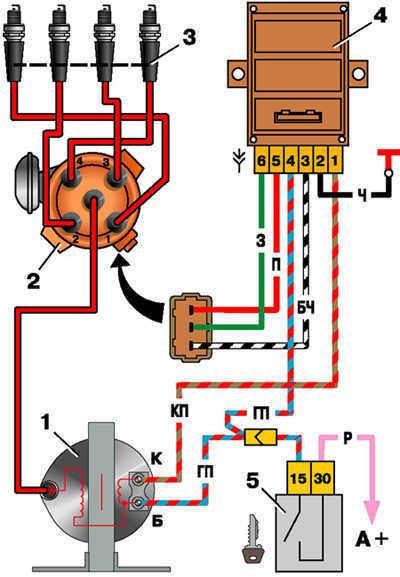

Схема бесконтактной системы зажигания

Описание компонентов схемы:

• 1 — катушка зажигания;
• 2 — распределительный механизм — служит для распределения искры на свечи зажигания;
• 3 — свечи зажигания;
• 4 — коммутатор;
• 5 — ключ зажигания или замок.

Плавкие предохранители в общей схеме проводки

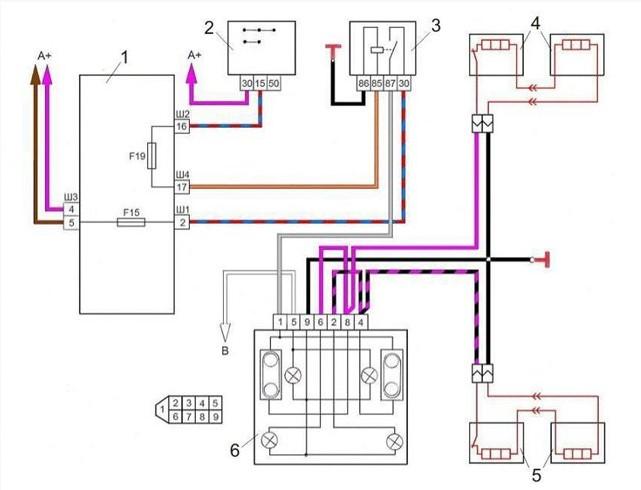

Схема подогрева передних сидений

Описание элементов схемы:

1. Электронный модуль, который отвечает за включение и выключение системы обогрева.
2. Переключатель системы зажигания.
3. Реле, предназначенное для активации функции прогрева задних сидений.
4. Нагревательный элемент, который используется для обогрева переднего пассажирского кресла.
5. Нагревательный элемент для обогрева водительского кресла.
6. Переключатель для включения и отключения системы прогрева.

На данной схеме элемент А обозначает выход для подключения к источникам питания, а элемент В — контакт для соединения с системой освещения приборов.

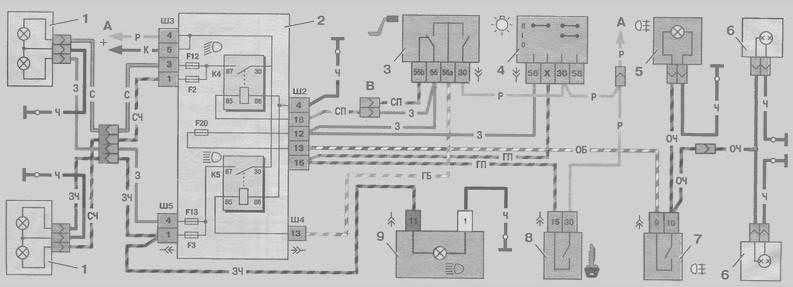

Схема включения фар и противотуманного света

Обозначение элементов системы освещения и противотуманных фар:

1. Внешние оптические устройства.
2. Электронный модуль для активации освещения.
3. Переключатель, предназначенный для включения и отключения режимов работы осветительных приборов. Он используется для активации и деактивации ближнего или дальнего света.
4. Переключатель системы внешнего освещения.
5. Индикаторный световой сигнал противотуманных фар, который располагается на контрольной панели.
6. Источники света, установленные в задних противотуманных фарах.
7. Переключатель для активации и отключения противотуманной оптики.
8. Переключатель зажигания.
9. Индикатор дальнего света, размещенный на приборной панели.

Другие элементы схемы:

• К4 — реле для активации ближнего света;
• К5 — реле для активации дальнего света осветительных приборов;
• А — выход для подключения к источнику питания;
• В — электрическая колодка, используемая для переключения электрических цепей при установке осветительных приборов другого типа.

Блокировка замков автомобиля

Описание компонентов схемы:

1. Электронный модуль системы. Он отвечает за основную задачу — включение и выключение системы блокировки.
2. Защитное устройство, рассчитанное на 8 ампер.
3. Блок управления.
4. Электрический мотор системы блокировки, установленный на передней правой двери.
5. Электромотор блокировки замка, расположенный на задней двери справа.
6. Электрический моторчик блокировочной системы замка, установленного сзади слева.
7. Электрический моторчик системы блокировки замка, находящегося на передней двери слева. Этот компонент включает контактную группу.
8. А — выход, предназначенный для подключения к источникам питания.
9. В — разъемы, расположенные на управляющем модуле.
10. С — разъемы, установленные в штекере электродвигателя блокировки замочных механизмов.

Схема системы управления двигателем

Описание элементов электрической схемы управления двигателем ВАЗ 2110:

1. Диагностический разъем. Используется для подключения диагностического оборудования и проверки ключевых узлов автомобиля.
2. Устройство для регулировки холостых оборотов.
3. Контроллер.
4. Контроллер детонации.
5. Модуль системы зажигания.
6. Четыре свечи, расположенные под капотом.
7. Форсунки.
8. Электрический топливный насос с контроллером, который определяет уровень топлива в баке.
9. Электрический разъем, предназначенный для подключения к колодке электроцепей, ведущий на контрольный щиток.
10. Контроллер, отвечающий за концентрацию кислорода в системе впрыска.
11. Плавкий предохранитель, защищающий электроцепь топливного насоса, форсунок и реле.
12. Реле, активирующее топливный насос.
13. Предохранитель для защиты контроллеров скорости, массового расхода воздуха и концентрации кислорода.
14. Реле, активирующее цепь питания.
15. Предохранительный элемент, защищающий датчик и модуль системы зажигания.
16. Реле, активирующее электрический моторчик вентилирующего устройства.
17. Электрический мотор охладительной системы двигателя.
18. Контроллер расхода воздуха.
19. Клапан продувки адсорбера.
20. Контроллер скорости.
21. Контроллер температуры хладагента.
22. Контроллер положения дроссельной заслонки.
23. Контроллер положения коленвала.
24. Выход А подключается к положительной клемме аккумулятора.

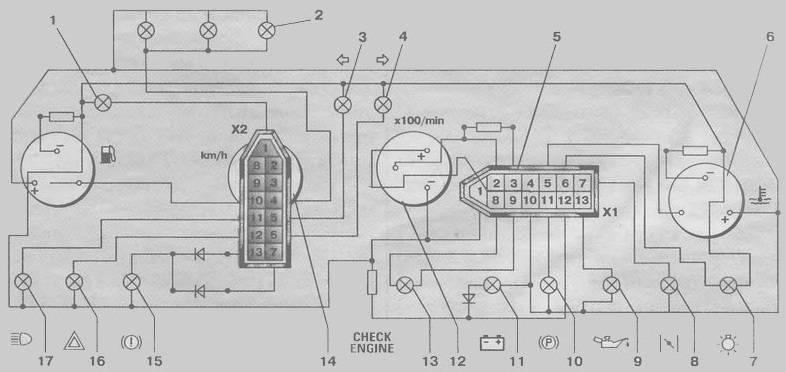

Электросхема подключения щитка приборов

Описание компонентов схемы:

1. Электрическая цепь, отвечающая за подключение индикатора уровня топлива в баке.
2. Источники света для подсветки контрольной панели.
3. Индикатор освещения для правой поворотной фары.
4. Индикатор освещения для левой поворотной фары.
5. Разъем для подключения проводов.
6. Контроллер, который измеряет температуру хладагента в системе охлаждения.
7. Индикатор внешних осветительных приборов.
8. Индикатор воздушной заслонки карбюраторного двигателя.
9. Индикатор, показывающий уровень давления моторного масла в системе смазки.
10. Индикатор ручного тормоза.
11. Индикатор заряда аккумуляторной батареи.
12. Датчик, измеряющий обороты двигателя — тахометр.
13. Индикатор Чек Энджин, который сигнализирует водителю о наличии неисправностей в работе различных систем.
14. Спидометр, отображающий скорость движения. Под ним находится одометр, фиксирующий общий и суточный пробег.
15. Индикатор уровня рабочей жидкости в тормозной системе.
16. Индикатор световой сигнализации.
17. Индикатор, который активируется при включении дальнего света.
18. Контроллер, определяющий количество топлива в баке.

Штекеры под номерами 2, 3, 8 и 9 в разъеме Х2 — это выводы спидометра.

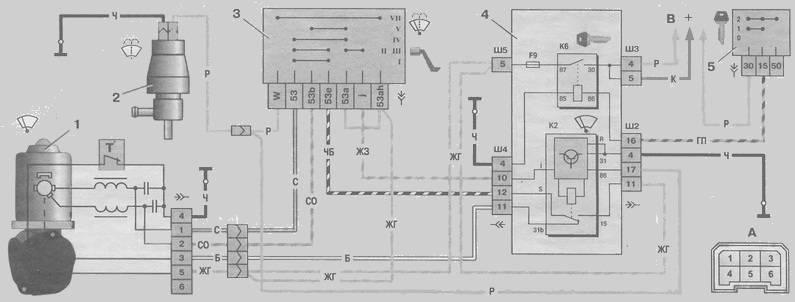

Схема системы очистки лобового стекла

Основные элементы данной системы:

• 1 — электрический мотор для обмыва лобового стекла;
• 2 — моторчик для работы дворников;
• 3 — переключатель системы очистки и обмыва лобового стекла;
• 4 — управляющий модуль системы;
• 5 — переключатель зажигания;
• К2 — реле системы очистки, которое защищает электрическую цепь от перепадов напряжения;
• К6 — дополнительное реле;
• А — последовательность нумерации разъемов на штекере электрического моторчика системы очистки;
• В — выход, предназначенный для подключения к источникам питания.

Как правильно читать электросхемы ВАЗ-2110?

Знание того, как читать электросхему, станет полезным для владельца автомобиля при диагностике неисправностей в электрических цепях. На схемах все проводники изображены в виде линий, соединяющих один или несколько элементов. Соединение приборов на схеме представляет собой электрическую цепь или её участок, который входит в общую электросхему. Если цепь разомкнута, электрический ток не проходит, и оборудование не работает. В случае замыкания ток всегда будет течь по цепи.

Обозначения проводников на схемах всегда остаются одинаковыми. Однако различия могут проявляться в изображении электрических цепей, используемых для обработки сигналов, цветовой гамме или расположении указателей. На линейных схемах для автомобилей ВАЗ 2110 одна линия может обозначать группы проводников, выполняющих определённые функции. Обычно такие линии выделяются жирным шрифтом или окрашиваются в определённый цвет.

Если электросхема содержит множество компонентов, проводники могут быть не полностью отображены. Их маркировка может быть выполнена пунктирной линией. В таком случае обязательно указывается место подключения или соединения. Проводники на схемах часто имеют символьные обозначения точек подключения электронных блоков, модулей или участков. Соединения проводников на электросхемах обозначаются точкой или разомкнутым участком линии на коммутирующем оборудовании.

О практических аспектах чтения электросхем поделился пользователь Mr. Boroda.

Как читать схему проводки автомобиля

Определение неисправностей в работе проводки

Поиск неисправностей в электроцепях следует начинать с проверки контактных элементов.

Для оценки состояния контактов необходимо тщательно исследовать электролинии, включая колодку системы. Для этой цели можно применять различные методы:

Способы диагностики:

• визуальный осмотр целостности контактных частей;
• проверка электролиний с помощью тестера — мультиметра, который позволяет измерить уровень сопротивления;
• оценка надежности и целостности контактных элементов цепей.

При проведении диагностики важно обратить внимание на высоковольтные кабели. Они играют ключевую роль, обеспечивая функционирование всех энергонезависимых устройств. Однако сами провода находятся в условиях, неблагоприятных для их работы.

«Признаки» неисправностей высоковольтных кабелей:

• при работе радиоприемника возникают посторонние шумы, не характерные для магнитолы;
• во время движения автомобиль начинает дергаться;
• наблюдается увеличение расхода топлива;
• двигатель «захлебывается» при низких оборотах, ему не хватает мощности для разгона;
• повышается уровень токсичности выхлопных газов.

При диагностике высоковольтных проводов следует учитывать следующие моменты:

1. Черный щуп мультиметра подключается к левому отверстию.
2. Красный щуп устанавливается в центре участка кабеля.
3. Тестер переводится в режим измерения сопротивления.
4. Щупы тестера замыкаются.
5. Если на дисплее прибора отображается нулевое значение сопротивления, значит, высоковольтные кабели исправны.
6. Если диагностика показывает значение 1, это указывает на то, что сопротивление превышает норму. В таком случае кабель поврежден и требует замены.

Видео «Ремонт проводки на ВАЗ 2110»

Пользователь Ramanych поделился подробной информацией о тонкостях ремонта электрической системы автомобиля ВАЗ 2110.

Ремонтируем проводку ВАЗ 2110 16V

Сравнение электрических схем карбюраторного и инжекторного двигателей

Электрические схемы автомобилей ВАЗ 2110 с карбюраторным и инжекторным двигателями имеют ряд отличий, обусловленных различиями в принципах работы этих систем питания. Важно понимать, что карбюраторные и инжекторные двигатели требуют различных подходов к управлению подачей топлива и воздухом, что непосредственно отражается на их электрических схемах.

Карбюраторный двигатель ВАЗ 2110 использует механическую систему управления, где основным элементом является карбюратор. Электрическая схема этого типа двигателя включает в себя следующие ключевые компоненты:

• Карбюратор: отвечает за смешивание топлива с воздухом. В электрической схеме карбюратор управляется через систему дроссельной заслонки, которая может быть связана с датчиками, но в основном работает механически.
• Система зажигания: включает в себя катушку зажигания, распределитель и свечи. Эта система обеспечивает искровое зажигание смеси в цилиндрах.
• Электрические датчики: в карбюраторной схеме могут быть минимальными, так как основная работа осуществляется механически. Однако, для улучшения работы двигателя могут использоваться датчики температуры и давления.

В отличие от карбюраторного, инжекторный двигатель ВАЗ 2110 использует электронную систему управления двигателем (ECU), что делает его электрическую схему более сложной и многофункциональной. Основные компоненты электрической схемы инжекторного двигателя включают:

• Электронный блок управления (ECU): центральный элемент, который обрабатывает данные от различных датчиков и управляет работой инжекторов, обеспечивая оптимальную подачу топлива.
• Датчики: инжекторный двигатель оснащен множеством датчиков, таких как датчик массового расхода воздуха (MAF), датчик температуры охлаждающей жидкости (CTS), датчик положения дроссельной заслонки (TPS) и другие. Эти датчики обеспечивают ECU необходимой информацией для корректной работы двигателя.
• Инжекторы: отвечают за распыление топлива в камеру сгорания. Они управляются ECU и работают в зависимости от текущих условий работы двигателя.
• Система зажигания: в инжекторной схеме также присутствует система зажигания, но она может быть более сложной, включая бесконтактные системы и различные типы катушек.

Таким образом, основное отличие между электрическими схемами карбюраторного и инжекторного двигателей заключается в уровне автоматизации и количестве используемых датчиков. В то время как карбюраторный двигатель полагается на механические процессы, инжекторный двигатель использует электронные системы для оптимизации работы, что позволяет достичь большей эффективности и снижения выбросов. Это также влияет на диагностику и обслуживание: инжекторные двигатели требуют более сложного оборудования для диагностики, в то время как карбюраторные двигатели могут обслуживаться с помощью более простых инструментов.

В заключение, понимание различий в электрических схемах карбюраторного и инжекторного двигателей ВАЗ 2110 позволяет не только лучше ориентироваться в их устройстве, но и более эффективно проводить диагностику и ремонт, учитывая особенности каждой системы.

Рекомендации по модернизации электрооборудования

Модернизация электрооборудования автомобилей ВАЗ 2110 может значительно повысить их надежность, эффективность и комфортность эксплуатации. Важно учитывать, что изменения в электрической системе должны быть продуманы и соответствовать требованиям безопасности. Ниже представлены рекомендации, которые помогут в этом процессе.

1. Замена старых проводов и разъемов. Со временем изоляция проводов может deteriorate, что приводит к коротким замыканиям и другим проблемам. Рекомендуется заменить старые провода на новые, более качественные, с хорошей изоляцией. Также стоит обратить внимание на разъемы: их следует очищать от коррозии и, при необходимости, заменять на более современные и надежные.

2. Установка дополнительных предохранителей. Для защиты электрической системы от перегрузок и коротких замыканий целесообразно установить дополнительные предохранители. Это особенно актуально при добавлении новых электрических устройств, таких как усилители звука, дополнительные фары или системы сигнализации.

3. Модернизация генератора. Если автомобиль используется для активной эксплуатации или в условиях повышенных нагрузок, стоит рассмотреть возможность установки более мощного генератора. Это обеспечит стабильное питание всех электрических систем и предотвратит разряд аккумулятора.

4. Установка качественного аккумулятора. Выбор аккумулятора с хорошими характеристиками (емкость, пусковой ток) также играет важную роль. Рекомендуется использовать аккумуляторы, которые соответствуют требованиям автомобиля и обеспечивают надежную работу в любых условиях.

5. Использование реле для управления нагрузкой. При установке дополнительных электрических устройств целесообразно использовать реле для управления их работой. Это позволит снизить нагрузку на переключатели и проводку, что увеличит срок службы электрической системы.

6. Обновление системы освещения. Замена стандартных ламп на более современные светодиоды или галогенные лампы может значительно улучшить видимость на дороге и снизить нагрузку на электрооборудование. При этом важно учитывать совместимость новых ламп с существующей системой.

7. Регулярная диагностика и обслуживание. Периодическая проверка состояния электрооборудования, включая аккумулятор, генератор, стартер и проводку, поможет выявить потенциальные проблемы до того, как они станут серьезными. Рекомендуется проводить диагностику не реже одного раза в год.

Следуя этим рекомендациям, владельцы автомобилей ВАЗ 2110 смогут значительно улучшить работу электрооборудования, повысить надежность и безопасность своего автомобиля, а также продлить срок службы всех электрических систем.

Часто встречающиеся проблемы и их решения в электрической системе ВАЗ-2110

Электрическая система автомобиля ВАЗ-2110, как и у многих других моделей, может сталкиваться с различными проблемами, которые могут повлиять на его работу. Знание этих проблем и способов их решения поможет владельцам автомобилей избежать серьезных поломок и обеспечить надежную эксплуатацию. Рассмотрим наиболее распространенные неисправности и методы их устранения.

1. Проблемы с аккумулятором

Одной из самых распространенных проблем является разрядка аккумулятора. Это может происходить из-за:

• Неисправного генератора, который не заряжает аккумулятор;
• Постоянного потребления тока от неисправных электрических приборов;
• Старого или поврежденного аккумулятора.

Решение: Для диагностики необходимо проверить напряжение на клеммах аккумулятора с помощью мультиметра. Если напряжение ниже 12.4 В, аккумулятор требует подзарядки. Также следует проверить работу генератора и целостность проводки.

2. Неисправности системы зажигания

Система зажигания может давать сбои, что приводит к проблемам с запуском двигателя. Основные причины:

• Износ свечей зажигания;
• Неисправность катушки зажигания;
• Проблемы с проводами зажигания.

Решение: Регулярная проверка и замена свечей зажигания каждые 30-40 тысяч километров. Также стоит проверить катушку зажигания и провода на наличие повреждений и коррозии.

3. Проблемы с электропроводкой

Электропроводка автомобиля может подвергаться воздействию влаги, что приводит к коррозии и обрывам. Часто встречаются следующие проблемы:

• Обрыв проводов;
• Короткое замыкание;
• Проблемы с соединениями.

Решение: Регулярная проверка состояния проводки, особенно в местах соединений и на изгибах. При обнаружении повреждений необходимо заменить или восстановить проводку.

4. Неисправности системы освещения

Проблемы с освещением могут быть вызваны:

• Сгоревшими лампами;
• Неисправными переключателями;
• Проблемами с предохранителями.

Решение: Проверка всех ламп на работоспособность и замена сгоревших. Также стоит проверить предохранители и переключатели, если освещение не работает.

5. Проблемы с датчиками

Датчики, такие как датчик температуры, датчик положения коленвала и другие, могут выходить из строя, что приводит к неправильной работе двигателя. Основные симптомы:

• Неправильные показания приборов;
• Проблемы с запуском двигателя;
• Неустойчивая работа двигателя.

Решение: Проверка и замена неисправных датчиков. Для диагностики можно использовать сканер, который покажет ошибки в системе.

Знание этих распространенных проблем и их решений поможет владельцам ВАЗ-2110 поддерживать электрическую систему автомобиля в исправном состоянии, что обеспечит надежную и безопасную эксплуатацию. Регулярное техническое обслуживание и внимательное отношение к состоянию автомобиля позволят избежать многих неприятностей на дороге.
