В статье представлен обзор цветной электросхемы автомобилей ГАЗ 21, 24 и 2410, а также описание их проводки и электрооборудования. Понимание электрических схем и особенностей проводки этих моделей поможет владельцам и автолюбителям диагностировать и устранять неисправности, что способствует надежной работе автомобиля и продлевает его срок службы. Рассмотрим основные проблемы, с которыми могут столкнуться владельцы, и предложим решения на основе электрических схем, что сделает работу с электрооборудованием более уверенной и безопасной.

Особенности электрооборудования

Электрическая система автомобиля включает в себя несколько ключевых компонентов:

• ;
• система зажигания, которая состоит из свечей, замка зажигания, распределителя и других элементов;
• освещение как внутри, так и снаружи автомобиля;
• приборная панель;
• система отопления;
• система очистки стекол;
• ;
• монтажный блок с предохранителями.

«Волга» 24 и 2410: В чем разница?

Как определить неисправность?

Вся система защищена предохранителями. Мощные электрические устройства в своей конструкции оснащены реле. Кроме того, все приборы в сети соединены с помощью проводов и разъемов.

Таким образом, при диагностике неполадок следует обратить внимание на следующие элементы:

• предохранители;
• реле;
• целостность проводов;
• надежность соединений.

При выявлении неисправностей важно проверить места подключения к «массе». Если осветительные приборы не работают, возможно, перегорели лампочки. Для поиска обрыва в цепи можно использовать мультиметр. Проверить напряжение на различных участках цепи можно с помощью контрольной лампочки.

ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ.

Интересные факты

Вот несколько интересных фактов о цветной электросхеме и проводке автомобилей ГАЗ 21, 24 и 2410:

1. Унификация проводки: Несмотря на то, что ГАЗ 21, 24 и 2410 являются разными моделями, их электросхемы имеют много общего. Это связано с унификацией компонентов и проводки, что облегчает обслуживание и ремонт автомобилей. Например, многие элементы, такие как генераторы и стартеры, могут быть взаимозаменяемыми.

2. Цветовая кодировка: Цветная электросхема этих моделей использует определённую цветовую кодировку для проводов, что помогает в идентификации функций каждого провода. Например, красные провода часто используются для питания, а черные — для заземления. Это упрощает диагностику и устранение неисправностей.

3. Эволюция технологий: Электросхемы ГАЗ 21, 24 и 2410 отражают эволюцию автомобильной электроники в СССР. Если в ГАЗ 21 использовались более простые системы, то в ГАЗ 24 и 2410 уже внедрялись более сложные элементы, такие как реле и предохранители, что повышало надежность и безопасность электросистемы.

Эти факты подчеркивают важность понимания электросхем для владельцев и механиков, работающих с этими классическими автомобилями.

Возможные неполадки проводки

С автомобилем Волга могут возникнуть следующие проблемы:

1. Прежде всего, стоит проверить уровень заряда аккумулятора. Особенно часто проблема с разряженной батареей возникает в зимний период, когда на морозе она теряет заряд быстрее. Важно также следить за плотностью и уровнем электролита, а также за состоянием корпуса аккумулятора.

2. Проблемы с контактом. Это может быть вызвано повреждением проводки, окислением или подгоранием контактов. Окислившиеся клеммы и соединения нужно очистить от налета. Все выявленные повреждения следует устранить. Если обнаружены подгоревшие контакты, необходимо выяснить причину и устранить ее. Подгорание может произойти из-за плохой фиксации разъема при его извлечении.

3. Обрыв проводов. Для поиска неисправностей необходимо прозвонить цепь. Найденные обрывы устраняются заменой поврежденных проводов. После замены желательно обмотать провода изолентой для дополнительной защиты. При прокладке проводов важно следить за тем, чтобы они не соприкасались с движущимися частями, что может привести к их повреждению или обрыву.

4. Сгоревший предохранитель. Предохранительные элементы могут перегорать из-за скачков напряжения в электрической сети, особенно если перепады слишком значительные.

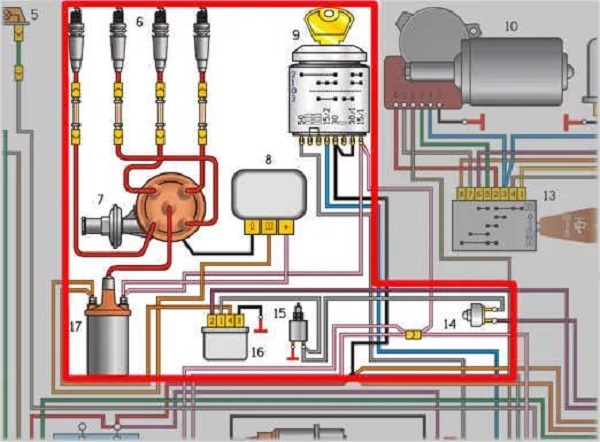

Электрическая схема

Схемы электрических систем можно обнаружить в инструкции по эксплуатации автомобиля.

Фотогалерея «Электрические схемы»

Видео «Электрооборудование автомобиля»

В данном видео представлена информация о электрических системах автомобиля (автор ролика — Автоэлектрика ВЧ).

https://youtube.com/watch?v=IQBVhNAATyA

Советы по ремонту и обслуживанию

Ремонт и обслуживание электросистем автомобилей ГАЗ 21, 24 и 2410 требуют особого внимания, так как правильная работа электрической схемы является залогом надежности и безопасности транспортного средства. Ниже приведены несколько советов, которые помогут вам в этом процессе.

1. Изучите цветную электросхему

Перед началом любых работ обязательно ознакомьтесь с цветной электросхемой вашего автомобиля. Она содержит информацию о расположении всех электрических компонентов, их соединениях и назначении. Это поможет избежать ошибок при ремонте и обеспечит правильное подключение проводов.

2. Проверка состояния проводки

Регулярно проверяйте состояние проводки. Обратите внимание на наличие повреждений изоляции, коррозии на контактах и соединениях. Если вы заметили трещины или обнаженные участки проводов, их необходимо заменить, чтобы избежать короткого замыкания и других электрических неисправностей.

3. Используйте качественные материалы

При замене проводов и компонентов электросистемы используйте только качественные материалы. Это касается как самих проводов, так и соединительных элементов. Некачественные детали могут привести к перегреву, что в свою очередь может вызвать серьезные повреждения электросистемы.

4. Правильное подключение

При подключении новых компонентов следите за правильностью подключения. Используйте цветовую кодировку проводов, указанную в электросхеме. Неправильное подключение может привести к сбоям в работе системы и даже к поломке оборудования.

5. Проверка предохранителей

Регулярно проверяйте состояние предохранителей. Если предохранитель сгорел, это может быть признаком более серьезной проблемы в электросистеме. Заменяйте предохранители только на те, которые соответствуют номиналу, указанному в инструкции.

6. Используйте мультиметр

Для диагностики электрических проблем используйте мультиметр. Он поможет вам проверить напряжение, сопротивление и целостность цепей. Это особенно полезно при поиске неисправностей в проводке и соединениях.

7. Обращайтесь к специалистам

Если вы не уверены в своих силах или столкнулись с серьезной проблемой, не стесняйтесь обращаться к профессионалам. Квалифицированные механики имеют опыт работы с электросистемами автомобилей ГАЗ и смогут быстро и эффективно решить возникшие проблемы.

Следуя этим советам, вы сможете поддерживать электросистему вашего автомобиля в исправном состоянии, что обеспечит его надежную работу и безопасность на дороге.

Сравнение схем для разных моделей

При сравнении цветных электросхем для автомобилей ГАЗ 21, ГАЗ 24 и ГАЗ 2410 необходимо учитывать как общие, так и специфические особенности каждой модели. Все три автомобиля принадлежат к одному семейству, однако различия в их электрических системах могут значительно повлиять на диагностику и ремонт.

ГАЗ 21, выпущенный в 1956 году, имеет более простую и менее насыщенную электрическую схему по сравнению с более поздними моделями. В этой модели используется 6-вольтовая система электроснабжения, что требует особого внимания при замене компонентов, так как многие современные детали рассчитаны на 12 вольт. Цветная электросхема ГАЗ 21 включает в себя основные элементы, такие как генератор, стартер, аккумулятор и основные электрические приборы, такие как фары и указатели поворота. Проводка выполнена с использованием проводов, которые имеют меньшую изоляцию, что может привести к проблемам с короткими замыканиями, особенно в условиях повышенной влажности.

ГАЗ 24, представленный в 1970 году, стал значительным шагом вперед в плане электрической схемы. Он уже использует 12-вольтовую систему, что делает его более совместимым с современными компонентами. Цветная электросхема ГАЗ 24 более сложна и включает в себя дополнительные элементы, такие как реле, предохранители и более разнообразные приборы. Проводка в этой модели более надежна и защищена от внешних воздействий, что значительно увеличивает срок службы электрической системы. Важно отметить, что в ГАЗ 24 также появились новые функции, такие как обогрев заднего стекла и более сложные системы освещения, что требует более тщательной проработки схемы.

ГАЗ 2410, который начал производиться в 1976 году, продолжает эволюцию электрической системы. Цветная электросхема ГАЗ 2410 включает в себя все улучшения, которые были внедрены в ГАЗ 24, но также добавляет новые элементы, такие как электронные блоки управления и более современные системы безопасности. Проводка в этой модели выполнена с использованием более качественных материалов, что обеспечивает лучшую защиту от коррозии и механических повреждений. Кроме того, в ГАЗ 2410 значительно улучшена система заземления, что снижает риск возникновения электрических неисправностей.

В заключение, при сравнении цветных электросхем ГАЗ 21, ГАЗ 24 и ГАЗ 2410 можно выделить, что каждая модель имеет свои уникальные особенности, которые необходимо учитывать при ремонте и обслуживании. Понимание различий в проводке и электрических системах этих автомобилей поможет избежать многих проблем и обеспечит их надежную эксплуатацию.

Рекомендации по модернизации электрооборудования

Модернизация электрооборудования автомобилей ГАЗ 21, 24 и 2410 может значительно повысить их надежность и функциональность. В этом разделе мы рассмотрим несколько ключевых рекомендаций, которые помогут владельцам этих моделей улучшить электрическую систему своих автомобилей.

1. Замена старых проводов на новые

Старые провода, особенно в автомобилях, выпущенных в 60-70-х годах, могут быть подвержены коррозии и износу. Рекомендуется заменить их на современные многожильные провода, которые обладают лучшей гибкостью и устойчивостью к механическим повреждениям. При этом важно выбирать провода с соответствующей изоляцией, которая выдерживает высокие температуры и агрессивные химические вещества.

2. Установка предохранителей

Современные автомобили оснащены предохранителями, которые защищают электрическую систему от коротких замыканий и перегрузок. В моделях ГАЗ 21, 24 и 2410 предохранители могут отсутствовать или быть устаревшими. Рекомендуется установить предохранители в цепи, где это необходимо, чтобы предотвратить повреждение электрооборудования.

3. Обновление генератора

Генераторы на старых моделях автомобилей часто имеют низкую мощность. Установка более мощного генератора позволит обеспечить стабильное питание для всех электрических систем, особенно если планируется установка дополнительного оборудования, такого как аудиосистемы или светодиодные фары. При этом важно учитывать совместимость нового генератора с существующей проводкой.

4. Модернизация системы освещения

Системы освещения на ГАЗ 21, 24 и 2410 могут быть неэффективными по сравнению с современными стандартами. Рекомендуется заменить стандартные лампы на светодиодные аналоги, которые потребляют меньше энергии и обеспечивают лучшую видимость. Также стоит рассмотреть возможность установки дополнительных фар для улучшения освещения дороги в темное время суток.

5. Установка реле для управления нагрузкой

Для снижения нагрузки на переключатели и проводку рекомендуется использовать реле для управления высокомощными устройствами, такими как фары или обогреватели. Это позволит избежать перегрева проводов и увеличит срок службы электрических компонентов.

6. Проверка и замена контактов

Контакты в старых автомобилях могут окисляться и терять проводимость. Регулярная проверка и очистка контактов, а при необходимости их замена, поможет избежать проблем с электрической системой. Используйте специальные средства для очистки контактов и защитные спреи для предотвращения окисления.

7. Обновление системы зажигания

Современные системы зажигания обеспечивают более стабильную работу двигателя и экономию топлива. Рассмотрите возможность установки электронного зажигания, которое улучшит запуск двигателя и его работу на разных режимах. Это также снизит вероятность возникновения проблем с искровым зажиганием.

Следуя этим рекомендациям, владельцы автомобилей ГАЗ 21, 24 и 2410 смогут значительно улучшить надежность и безопасность своих транспортных средств, а также повысить комфорт в процессе эксплуатации.
