Датчик положения дроссельной заслонки (ДПДЗ) критически важен для работы двигателей автомобилей ВАЗ, включая модели Приора. Его неисправность может вызвать снижение мощности, увеличение расхода топлива и нестабильную работу двигателя. В статье рассмотрим основные признаки неисправности ДПДЗ и пошаговую инструкцию по ремонту и замене этого элемента. Эти знания помогут сэкономить на ремонте и повысить надежность автомобиля.

Принцип работы регулятора

Контроллер располагается в дроссельном узле, рядом с регулятором холостого хода. Устройство имеет три выхода: первый — сигнальный, который соединяется с блоком управления; второй — питание от бортовой сети; третий — масса, подключаемая к кузову автомобиля. Максимальное сопротивление устройства наблюдается при закрытой заслонке. Когда водитель нажимает на педаль акселератора, заслонка начинает открываться, что приводит к изменению показателя сопротивления.

Электронный блок управления (ЭБУ) автомобиля оснащен операционной системой, в которой содержится вся необходимая информация. В зависимости от положения заслонки ЭБУ корректирует угол зажигания и время открытия форсунок. При нажатии на газ постоянный магнит устройства начинает вращаться, что вызывает изменение параметра сопротивления чувствительного элемента. Это происходит из-за изменения магнитного поля вокруг него. В данном случае блок управления автомобиля фиксирует не напряжение, а изменение угла зажигания.

ВАЗ Датчик дроссельной заслонки Признак неисправности Замена ДПДЗ на бесконтактный результат

Признаки и причины неисправностей ДПДЗ

Поскольку устройство ДПДЗ имеет довольно простую конструкцию, существует несколько причин, по которым оно может выйти из строя:

• истончение слоя покрытия на устройстве;
• поломка подвижного сердечника;
• износ основы регулятора, который может быть как полным, так и частичным.

Что касается признаков неисправности, то выявить поломку ДПДЗ можно по следующим симптомам:

1. Обороты двигателя стали нестабильными, особенно при движении в гору.
2. Во время движения возникают провалы — водитель нажимает на газ, но автомобиль не ускоряется.
3. Резкие рывки при ускорении, вызванные провалами. Сначала ощущается замедление, а затем автомобиль резко начинает набирать скорость.
4. Плохая работа на холостом ходу, двигатель может заглохнуть при включении нейтральной передачи.
5. Общее снижение мощности двигателя.
6. Повышенные обороты мотора, из-за чего водитель не может эффективно тормозить двигателем.
7. Еще один признак — загорание индикатора на приборной панели (автор видео о симптомах неисправности и замене ДПДЗ — Иван Васильевич).

При неисправности ДПДЗ на панели приборов появится ошибка.

Ваз замена ДПДЗ. Симптомы неисправности, замена.

Интересные факты

Вот несколько интересных фактов о ремонте датчика дроссельной заслонки на ВАЗовских автомобилях своими руками:

1. Простота конструкции: Датчик дроссельной заслонки на ВАЗовских автомобилях, как правило, имеет простую конструкцию, что делает его доступным для ремонта. Многие владельцы автомобилей могут самостоятельно разобрать и почистить датчик, устраняя загрязнения и восстанавливая его работоспособность без необходимости замены.

2. Калибровка после ремонта: После ремонта или замены датчика дроссельной заслонки важно выполнить его калибровку. На некоторых моделях ВАЗ это можно сделать с помощью специального диагностического оборудования или даже с помощью простых манипуляций с педалью акселератора, что позволяет восстановить правильные параметры работы двигателя.

3. Частые проблемы: Одной из самых распространенных причин неисправности датчика дроссельной заслонки является загрязнение контактов и механических частей. Регулярная профилактика, включая чистку и проверку состояния датчика, может значительно продлить его срок службы и улучшить работу двигателя, что делает самостоятельный ремонт особенно актуальным для владельцев ВАЗов.

Руководство по ремонту датчика

Как выполнить замену и ремонт датчика дроссельной заслонки? Прежде чем начать, важно отключить питание бортовой сети автомобиля, для этого отсоедините аккумулятор.

Следуйте этой последовательности действий:

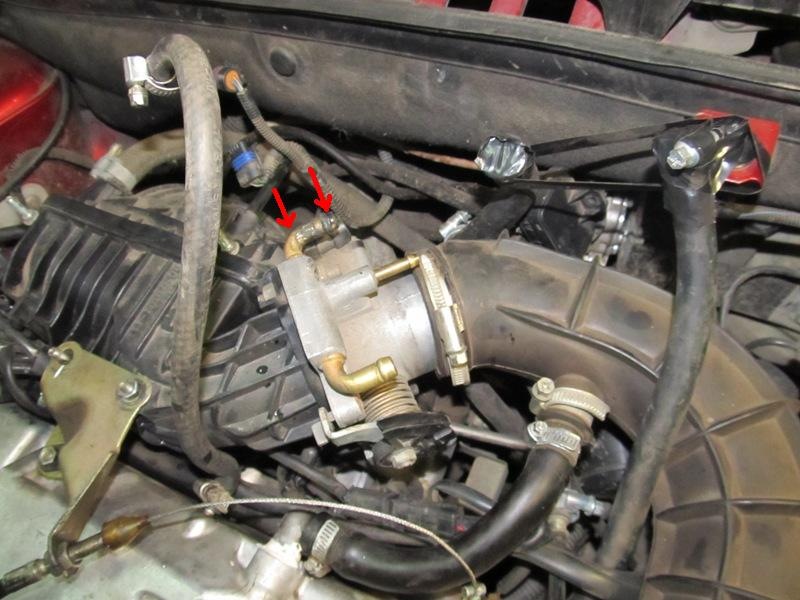

1. Поднимите капот и найдите регулятор, который, как уже упоминалось, находится на дроссельном узле. Вам нужно отсоединить от него разъем. Для этого поднимите крепление вверх, как показано на изображении.
2. Затем с помощью крестовой отвертки открутите два винта, которые крепят контроллер к узлу. Будьте внимательны, чтобы не потерять эти винты.
3. После того как винты будут удалены, аккуратно снимите датчик.
4. Обратите внимание на место установки регулятора. Здесь вы увидите специальную поролоновую прокладку, которую следует оставить в целостности. Тщательно проверьте прокладку — если на ней есть повреждения, лучше заменить ее.
5. Если вы решили отремонтировать устройство самостоятельно, внимательно осмотрите деталь на наличие повреждений. Измерьте ширину вала — она должна составлять 5 мм. Если этот параметр отличается, изменить зазор не получится, потребуется полная замена. Возможно, для нормальной работы двигателя вам также придется очистить сам дроссель, так как накопившаяся грязь на оси узла может затруднить движение контроллера.
6. Что касается установки нового датчика, то здесь нет ничего сложного. Процесс монтажа выполняется в обратном порядке, и эта задача не должна вызвать затруднений.

Видео «Самостоятельная диагностика и замена датчика в домашних условиях»

Чтобы удостовериться в исправности датчика положения дроссельной заслонки и узнать, как заменить неисправное устройство, ознакомьтесь с более детальной инструкцией в видео, представленном Александром Скрипченко.

Неисправный датчик положения дроссельной заслонки на автомобиле ВАЗ

Необходимые инструменты и материалы для ремонта

Для успешного ремонта датчика дроссельной заслонки на ВАЗовских автомобилях необходимо подготовить определённые инструменты и материалы. Правильная подготовка поможет избежать лишних трудностей в процессе работы и обеспечит качественный результат.

Инструменты:

• Отвертки: Набор плоских и крестовых отверток различных размеров. Они понадобятся для снятия креплений датчика и других элементов, которые могут мешать доступу к нему.
• Гаечные ключи: Набор гаечных ключей, особенно ключи на 10 и 13, которые часто используются для откручивания креплений.
• Мультиметр: Этот инструмент необходим для проверки работоспособности датчика и измерения напряжения. Он поможет выявить неисправности и определить, требуется ли замена датчика или достаточно его ремонта.
• Паяльник: Если в процессе ремонта потребуется восстановление проводки или соединений, паяльник станет незаменимым инструментом.
• Клещи: Используются для работы с проводами и зажимами, особенно если необходимо снять или установить разъемы.
• Ножницы по металлу или кусачки: Эти инструменты могут понадобиться для обрезки проводов или снятия изоляции.
• Ключи для снятия разъемов: Специальные инструменты для аккуратного снятия разъемов, чтобы не повредить их.

Материалы:

• Изолента: Необходима для изоляции проводов после ремонта или замены. Она защитит соединения от влаги и механических повреждений.
• Силиконовый герметик: Используется для герметизации соединений, чтобы предотвратить попадание влаги и грязи внутрь датчика.
• Контактная смазка: Рекомендуется для обработки контактов, чтобы улучшить проводимость и защитить от коррозии.
• Запасные провода: В случае повреждения проводки может потребоваться замена отдельных участков проводов.
• Крепежные элементы: Если старые крепления повреждены, стоит подготовить новые винты и гайки для надежной фиксации датчика.

Подготовив все необходимые инструменты и материалы, вы значительно упростите процесс ремонта датчика дроссельной заслонки. Убедитесь, что все предметы находятся под рукой, прежде чем приступить к работе, чтобы избежать ненужных задержек и обеспечить качественное выполнение всех этапов ремонта.

Проверка работоспособности после ремонта

После завершения ремонта датчика дроссельной заслонки важно провести его проверку, чтобы убедиться в правильности выполненных работ и восстановлении функциональности устройства. Проверка работоспособности включает в себя несколько этапов, которые помогут выявить возможные неисправности и убедиться в том, что датчик функционирует корректно.

1. Визуальный осмотр

Первым шагом является визуальный осмотр датчика. Убедитесь, что все соединения надежно закреплены, а провода не имеют повреждений. Проверьте, нет ли следов коррозии на контактах и разъемах. Если вы заметили какие-либо дефекты, их необходимо устранить перед дальнейшей проверкой.

2. Подключение к диагностическому оборудованию

Для более точной проверки работоспособности датчика дроссельной заслонки рекомендуется использовать диагностическое оборудование, такое как сканер OBD-II. Подключите сканер к разъему автомобиля и считайте коды ошибок. Если в памяти ЭБУ (электронного блока управления) присутствуют ошибки, связанные с работой дроссельной заслонки, это может указывать на необходимость повторного ремонта или настройки.

3. Проверка показаний датчика

С помощью диагностического оборудования проверьте показания датчика дроссельной заслонки в реальном времени. Убедитесь, что значения соответствуют ожидаемым. При открытии и закрытии дроссельной заслонки показания должны изменяться плавно и линейно. Если вы заметили резкие скачки или отсутствие изменений, это может свидетельствовать о неисправности.

4. Тест-драйв

После визуального осмотра и проверки с помощью диагностического оборудования проведите тест-драйв автомобиля. Обратите внимание на поведение двигателя при различных режимах работы: на холостом ходу, при ускорении и торможении. Двигатель должен работать ровно, без провалов и подергиваний. Если вы заметили какие-либо аномалии, это может указывать на необходимость дополнительной диагностики.

5. Проверка на наличие ошибок после тест-драйва

После тест-драйва снова подключите диагностическое оборудование и проверьте наличие кодов ошибок. Если ошибок нет, это означает, что ремонт датчика дроссельной заслонки выполнен успешно. В противном случае необходимо провести дополнительные проверки и устранить выявленные проблемы.

Следуя этим шагам, вы сможете убедиться в работоспособности отремонтированного датчика дроссельной заслонки и восстановить нормальную работу вашего автомобиля. Помните, что правильная диагностика и своевременное устранение неисправностей помогут избежать более серьезных проблем в будущем.

Советы по профилактике неисправностей ДПДЗ

Чтобы избежать проблем с датчиком дроссельной заслонки (ДПДЗ) на ВАЗовских автомобилях, важно следовать нескольким простым, но эффективным рекомендациям по профилактике. Эти советы помогут продлить срок службы датчика и улучшить общую работу двигателя.

1. Регулярная чистка дроссельной заслонки: Накопление грязи и отложений на дроссельной заслонке может привести к неправильной работе ДПДЗ. Рекомендуется периодически очищать заслонку специальными средствами для очистки карбюраторов или дроссельных заслонок. Для этого необходимо снять воздухозаборник и аккуратно очистить заслонку, избегая повреждения ее поверхности.

2. Проверка электрических соединений: Неисправности в электрических соединениях могут вызвать сбои в работе ДПДЗ. Регулярно проверяйте состояние проводки и разъемов, убедитесь, что они не имеют коррозии, повреждений или ослабленных контактов. При необходимости замените поврежденные элементы.

3. Контроль за состоянием системы впуска: Убедитесь, что система впуска не имеет утечек воздуха, так как это может негативно сказаться на работе датчика. Проверьте все шланги и соединения на наличие трещин или повреждений. При обнаружении утечек замените неисправные элементы.

4. Использование качественного топлива: Некачественное топливо может привести к образованию отложений в системе впуска и на дроссельной заслонке. Используйте только проверенные и качественные марки топлива, чтобы минимизировать риск загрязнения.

5. Регулярная диагностика: Проводите регулярную диагностику автомобиля с помощью специализированного оборудования. Это поможет выявить возможные проблемы с ДПДЗ на ранних стадиях и предотвратить серьезные неисправности. Обращайте внимание на ошибки, связанные с работой дроссельной заслонки, и устраняйте их своевременно.

6. Замена фильтров: Загрязненные воздушные и топливные фильтры могут негативно сказаться на работе двигателя и, соответственно, на работе ДПДЗ. Регулярно меняйте фильтры в соответствии с рекомендациями производителя, чтобы обеспечить оптимальные условия работы двигателя.

Следуя этим простым советам, вы сможете значительно снизить вероятность возникновения неисправностей с датчиком дроссельной заслонки и обеспечить надежную работу вашего ВАЗовского автомобиля на протяжении долгого времени.
