Датчик массового расхода воздуха (ДМРВ) критически важен для управления двигателем, предоставляя данные о количестве воздуха в камере сгорания. Неисправности ДМРВ могут снизить мощность, увеличить расход топлива и повредить двигатель. В статье рассмотрим признаки неисправности ДМРВ и восемь способов проверки его работоспособности с помощью мультиметра и методов самостоятельного ремонта. Эти знания помогут выявить проблему и сэкономить на ремонте.

К чему приводит неисправность ДМРВ?

Неправильная работа двигателя при неисправном или неработающем расходомере приводит к детонации топливной смеси в камере сгорания. Это негативно сказывается на функционировании кривошипно-шатунного механизма и может повредить поверхность поршня, что, в свою очередь, может привести к заклиниванию двигателя.

https://youtube.com/watch?v=Z0emkgXDytY

Какие показания должен выдавать исправный ДМРВ?

Напряжение аналого-цифрового преобразователя (АЦП) расходомера в случае неработающего двигателя должно составлять 0,996 В. Показатели в диапазоне 1,016 и 1,025 В считаются допустимыми, однако, если значение превышает 1,035 В, это указывает на загрязнение чувствительного элемента ДМРВ.

Полезная информация

Для точной оценки отклонений показаний рабочего расходомера от нормальных значений необходимо проанализировать работу двигателя на различных оборотах.

К примеру, для инжекторного двигателя объемом 1,5 литра модели 2111, при исправной работе на холостом ходу (860–920 об/мин) правильные показания составляют 9,5–10 кг/час, а на 2 тыс. об/мин — 19–21 кг/час. Если расходомер на 2 тыс. об/мин показывает около 17–18 кг, то автомобиль будет двигаться стабильно. В случае, если значения составляют от 22 до 24 кг/час, транспортное средство также будет функционировать нормально, но расход топлива на 100 км увеличится до примерно 10–11 л. Кроме того, в зимний период автомобиль может испытывать трудности с запуском из-за избытка топлива при прогреве двигателя.

Интересные факты

Вот несколько интересных фактов о диагностике и устранении неисправностей датчика массового расхода воздуха (ДМРВ):

1. Принцип работы: ДМРВ измеряет количество воздуха, поступающего в двигатель, и передает эту информацию в блок управления двигателем (ECU). Интересно, что многие современные ДМРВ используют горячий провод, который нагревается до определенной температуры. Когда воздух проходит мимо, он охлаждает провод, и изменение температуры позволяет вычислить массовый расход воздуха.

2. Симптомы неисправности: Неисправный ДМРВ может вызывать множество проблем, включая увеличение расхода топлива, потерю мощности и нестабильную работу двигателя. Однако интересный факт заключается в том, что многие водители могут не сразу заподозрить проблему с ДМРВ, так как симптомы могут быть схожи с другими неисправностями, такими как проблемы с системой зажигания или топливной системой.

3. Методы диагностики: Для диагностики ДМРВ часто используются сканеры OBD-II, которые могут считывать коды ошибок и параметры работы датчика в реальном времени. Однако, помимо этого, существует и более «дедовский» метод — визуальная проверка и тестирование с помощью мультиметра. Это позволяет не только выявить неисправности, но и понять, как работает система в целом, что может быть полезно для дальнейшего устранения проблем.

Признаки неисправности

ДМРВ располагается в воздуховоде рядом с воздушным фильтром и служит для измерения объема поступающего воздуха. На основе его показаний блок управления (БУ) определяет необходимое количество топлива для формирования качественной топливной смеси. Оптимальным считается соотношение 1:14. Таким образом, точность работы расходомера напрямую влияет на качество смеси топлива и воздуха.

Эффективность функционирования ДМРВ во многом зависит от состояния воздушного фильтра. Поэтому, если вы заметили признаки неисправности датчика, в первую очередь стоит проверить фильтр. Обычно расходомер не подлежит ремонту, и в случае его поломки требуется замена на новый. Однако его цена достаточно высока, поэтому важно убедиться, что проблема действительно в датчике, а не в других неисправностях автомобиля.

Среди основных признаков, указывающих на неисправность ДМРВ, можно выделить:

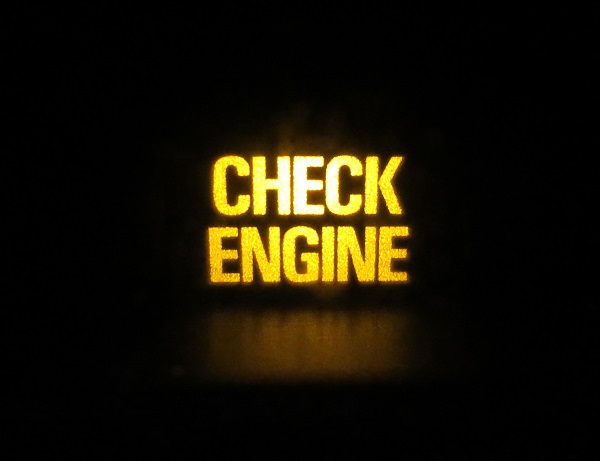

• на приборной панели загорается индикатор Check Engine;
• появляется ошибка, указывающая на низкий уровень сигнала ДМРВ;
• двигатель плохо запускается в холодном состоянии, медленно разгоняется, глохнет, теряет мощность;
• увеличенный расход топлива;
• нестабильная работа мотора на холостом ходу;
• двигатель глохнет при переключении передач;
• обороты двигателя либо слишком высокие, либо слишком низкие.

Существуют и другие признаки, указывающие на возможные проблемы с датчиком. Например, могут быть трещины в гофрированном шланге, соединяющем дроссельную заслонку с датчиком. Если двигатель глохнет, это может свидетельствовать о проблемах с электропитанием или повреждении проводки, что требует проверки электросистемы. При выявлении неисправностей необходимо провести ремонт электрической части автомобиля.

Помимо перечисленных симптомов, важно также проверить уровень сигнала датчика.

Низкий уровень сигнала может указывать на следующие проблемы:

• ДМРВ не подключен;
• обрыв в цепи подключения датчика;
• повреждение массы в цепи или окисление;
• повреждение сигнальных проводов или неправильное подключение;
• неисправность блока управления двигателем.

Не стоит спешить с выводами о неисправности датчика массового расхода воздуха, основываясь только на указанных признаках. Рекомендуется провести полную диагностику двигателя и автомобиля, так как симптомы поломки расходомера могут возникать из-за неисправностей других компонентов (например, забитого воздушного фильтра). В таком случае потребуется ремонт этих устройств для восстановления работоспособности автомобиля.

Код ошибки ДМРВ

О наличии неисправностей в работе датчика массового расхода воздуха (ДМРВ) могут свидетельствовать следующие коды ошибок:

1. Р0100 — указывает на повреждение электрической цепи, соединяющей датчик. Для устранения данной проблемы следует проверить проводку на наличие повреждений, так как возможно случайное отключение разъёма или повреждение электрических контактов.
2. Р0102 — сигнал низкого уровня поступает на блок управления автомобиля, что зафиксировано на входе электролинии ДМРВ. Для устранения этой неисправности необходимо проверить электропроводку и изоляцию кабеля, так как может иметь место окисление контактов разъёма (так называемой фишки).
3. Р0103 — фиксируется критически высокий сигнал на входе электролинии ДМРВ. Если проблема не в проводке, потребуется провести визуальный осмотр и очистку расходомера, либо его замена на новый.

Проверка и ремонт в домашних условиях

Существует восемь методов, позволяющих самостоятельно проверить амплитудные и частотные характеристики ДМРВ.

Способ №1 — отключение расходомера воздуха

Метод заключается в отключении датчика от топливной системы автомобиля и проверке функционирования системы без него. Для этого необходимо отсоединить устройство от разъема и запустить двигатель. В отсутствие ДМРВ контроллер получает сигнал перейти в аварийный режим. В этом случае он формирует воздушно-топливную смесь, основываясь только на положении дроссельной заслонки. Если автомобиль движется более активно и не глохнет, это указывает на неисправность датчика, что требует его ремонта или замены.

Способ №2 — перепрошивка электронного блока управления

Если была изменена заводская прошивка, то сложно предсказать, как контроллер отреагирует в случае возникновения аварийной ситуации. В такой ситуации стоит попробовать вставить пластину толщиной 1 мм под дроссельную заслонку. Это должно привести к увеличению оборотов двигателя. Далее необходимо отключить разъем от датчика расхода воздуха. Если двигатель продолжит функционировать, то причиной неисправности является именно прошивка.

Способ №3 — установка исправного датчика

Установите заранее проверенную деталь и запустите двигатель. Если после замены работа мотора улучшилась и он больше не глохнет, это указывает на необходимость замены или ремонта устройства.

Способ №4 — визуальный осмотр

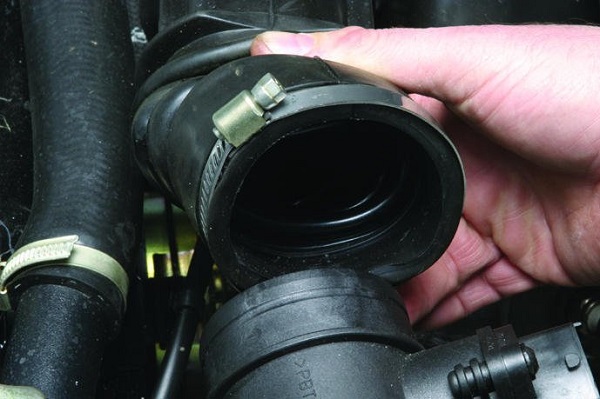

Для начала необходимо использовать крестовую отвертку, чтобы открутить хомут, который фиксирует гофру воздухосборника. После этого следует отсоединить гофру и внимательно осмотреть внутренние поверхности как гофры, так и датчика.

На этих элементах не должно быть никаких следов масла или конденсата, а поверхности должны оставаться сухими и чистыми. Если не уделять должного внимания воздушному фильтру и не менять его регулярно, грязь может попасть на чувствительный элемент датчика, что может привести к его неисправности. Это одна из наиболее распространенных проблем. Следы масла могут образоваться в расходомере при высоком уровне масла в картере или если маслоотбойник системы вентиляции картера забит. При необходимости рекомендуется очистить поверхности с использованием специализированных чистящих средств.

Способ №5 — проверка ДМРВ мультиметром

Для начала необходимо установить тестер в режим измерения постоянного напряжения. Установите предельное значение на 2В.

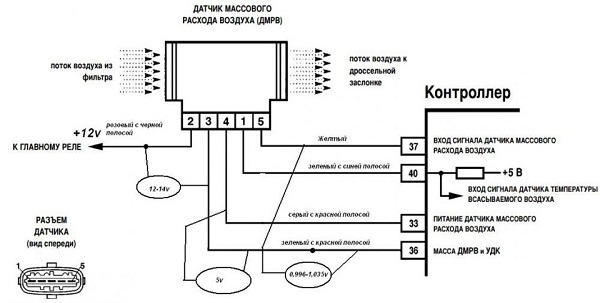

Расположение проводов датчика:

1. Желтый провод находится ближе к лобовому стеклу и служит для передачи сигнала от расходомера.
2. Бело-серый провод отвечает за выходное напряжение датчиков.
3. Черно-розовый провод соединен с главным реле.
4. Зеленый провод предназначен для заземления датчиков, то есть подключается к массе.

Цвета проводов могут варьироваться, однако их расположение остается неизменным. Для проверки необходимо включить зажигание, но не запускать двигатель. Красный щуп мультиметра следует подключить к желтому проводу, а черный – к зеленому, который является массой. Измерьте напряжение между этими двумя точками. Щупы мультиметра позволяют подключаться, не повреждая изоляцию проводов.

На новом датчике выходное напряжение колеблется в пределах от 0,996 до 1,01 В.

В процессе эксплуатации это напряжение постепенно возрастает, и его значение может указать на степень износа расходомера:

• при хорошем состоянии датчика – напряжение от 1,01 до 1,02 В;
• при удовлетворительном состоянии – от 1,02 до 1,03 В;
• если напряжение составляет от 1,03 до 1,04 В, это сигнализирует о nearing end of life датчика;
• значение от 1,04 до 1,05 В указывает на предсмертное состояние; если нет противопоказаний, можно продолжать использовать датчик;
• если напряжение превышает 1,05 В, датчик требует замены.

Диагностика ДМРВ «Цешкой» не представляет особой сложности и может быть выполнена самостоятельно.

Если на снятом датчике обнаружены загрязнения, его можно очистить самостоятельно. Для этого подойдет WD-40. Чтобы почистить ДМРВ, сначала необходимо снять патрубок, а затем демонтировать сам прибор. Внутри находятся сеточка и несколько проволок – датчиков.

На них следует распылить чистящее средство и промыть. После этого дайте жидкости высохнуть. Если загрязнения остались, процедуру нужно повторить. Тем же средством следует очистить и патрубок, удалив грязь и масляные пятна. После замены воздушного фильтра все детали нужно вернуть на место. После чистки в 80% случаев можно восстановить работоспособность прибора и устранить ошибку о пониженном уровне сигнала датчика (автор видео — «24 часа»).

Очистка датчика поможет избежать дорогостоящего ремонта.

Проверка ДМРВ мультиметром

Способ №6 — проверка с помощью сканера

Методика диагностики:

1. Установите на свой смартфон, планшет или ноутбук приложение для диагностики, например, Torque Pro, Opendiag, BMWhat или OBD Авто Доктор.
2. Подключите мобильное устройство или ноутбук к диагностическому разъёму, который находится на электронном блоке управления автомобиля, используя специальный кабель или Bluetooth-соединение.
3. Запустите диагностическую утилиту на вашем телефоне или компьютере.
4. Дождитесь завершения сканирования всех систем автомобиля, которое выполнит программа. В результате диагностики будет проверена работоспособность каждого узла транспортного средства.
5. Проанализируйте коды ошибок, которые программа выдаст по окончании диагностики.

Для реализации данной методики могут быть использованы следующие тестеры:

• K-Line 409/1;
• Сканматик;
• ELM (ЕЛМ) 327;
• OP-COM.

Способ №7 — проверка Васей Диагностом

Для диагностики неисправности датчика массового расхода воздуха (ДМРВ) без его снятия с автомобиля, выполните следующие шаги:

1. Установите на портативный компьютер (ноутбук) программу «ВАСЯ диагност» и запустите её.
2. Подключите адаптер к диагностическому порту вашего автомобиля.
3. В меню выберите из раздела «Блок управления» пункт «Электроника 1» или «01 – Электроника двигателя» для подключения к блоку управления автомобиля.
4. Перейдите в раздел «Настраиваемые группы».
5. Выберите группы 211, 212 (значение по паспорту) и 213 (текущие данные).
6. Сравните текущие показатели с паспортными значениями. Если обнаружите значительные отклонения, это указывает на необходимость замены ДМРВ.

Способ №8 — с помощью мотортестера

Полезная информация

Этот метод применяется для проверки расходомеров, работающих на основе частотного принципа.

Чтобы провести проверку ДМРВ с помощью мотортестера (осциллографа), необходимо подключить устройство к датчику (в зависимости от модели автомобиля) и запустить двигатель.

Параметры, которые следует проверить для ДМРВ:

• время переходного процесса при включенном зажигании;

• значения расхода воздуха на холостом ходу и при резком увеличении оборотов двигателя;

• напряжение в цепи датчика.

Важно учитывать

Результаты проверки могут различаться в зависимости от типа двигателя. Перед проведением диагностики рекомендуется уточнить актуальные параметры у официального представителя.

Замена ДМРВ

Для самостоятельной замены датчика вам понадобятся фигурная отвертка и ключ на «10».

Процесс замены включает в себя следующие этапы:

1. В первую очередь, отключите зажигание и откройте капот.
2. Далее отсоедините минусовую клемму аккумулятора.
3. Затем ослабьте хомут, который соединяет гофру с ДМРВ.
4. После этого аккуратно снимите гофру с патрубка.

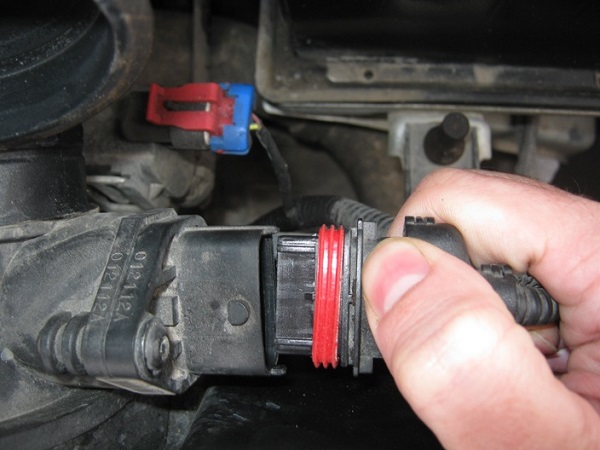

5. Затем отогните гребенку и отсоедините разъем датчика.
6. Используя ключ на «10», открутите крепежные болты датчика от корпуса воздухофильтра.
7. Теперь вы можете снять ДМРВ.
8. Установка нового датчика выполняется в обратном порядке.

Таким образом, если ваш автомобиль глохнет и проявляет признаки неисправности ДМРВ, перед началом ремонта рекомендуется проверить уровень его сигнала — он не должен быть низким. Также стоит провести полную диагностику автомобиля и устранить все выявленные неисправности.

Важно регулярно проходить технический осмотр автомобиля и своевременно выполнять обслуживание, чтобы детали и узлы служили дольше.

Видео «Проверка ДМРВ с помощью мультиметра»

В данном видео на канале «Простое Мнение» показано, как с помощью мультиметра выполнить проверку ДМРВ.

Проверяем исправность датчика ДМРВ при помощи мультиметра

Профилактика неисправностей ДМРВ

Профилактика неисправностей датчика массового расхода воздуха (ДМРВ) является важной частью обслуживания автомобиля, так как этот компонент играет ключевую роль в системе управления двигателем. Правильная работа ДМРВ обеспечивает оптимальное соотношение воздух-топливо, что напрямую влияет на производительность двигателя, его экономичность и уровень выбросов.

Для предотвращения неисправностей ДМРВ рекомендуется следовать нескольким основным правилам:

• Регулярная проверка состояния фильтров: Загрязненные воздушные фильтры могут привести к неправильным показаниям ДМРВ. Рекомендуется проверять и при необходимости заменять воздушный фильтр каждые 10-15 тысяч километров пробега.
• Очистка ДМРВ: Со временем на датчике могут накапливаться загрязнения, что также может повлиять на его работу. Для очистки можно использовать специальные средства, предназначенные для очистки датчиков, следуя инструкциям производителя.
• Проверка герметичности системы впуска: Утечки воздуха в системе впуска могут привести к неправильным показаниям ДМРВ. Регулярно проверяйте все соединения и шланги на наличие трещин и повреждений.
• Контроль состояния проводки: Поврежденные или окисленные контакты могут вызвать сбои в работе ДМРВ. Рекомендуется периодически проверять состояние проводки и разъемов, а также очищать их от загрязнений.
• Использование качественного топлива: Некачественное топливо может привести к образованию отложений в системе впуска и на самом ДМРВ. Используйте топливо от проверенных производителей и следите за его качеством.

Следуя этим рекомендациям, можно значительно снизить вероятность возникновения неисправностей ДМРВ и продлить срок его службы. Однако, даже при соблюдении всех профилактических мер, могут возникнуть ситуации, когда датчик все же выйдет из строя. В таких случаях важно знать, как правильно диагностировать и устранять неисправности, чтобы избежать серьезных последствий для работы двигателя.

Советы по выбору качественного ДМРВ

При выборе датчика массового расхода воздуха (ДМРВ) важно учитывать несколько ключевых факторов, чтобы обеспечить надежную работу двигателя и избежать возможных неисправностей. Качественный ДМРВ играет критическую роль в системе впуска, так как он отвечает за точное измерение объема воздуха, поступающего в двигатель, что, в свою очередь, влияет на эффективность сгорания топлива и общую производительность автомобиля.

Первым шагом в выборе ДМРВ является определение его совместимости с конкретной моделью автомобиля. Необходимо обратить внимание на марку, модель и год выпуска транспортного средства, так как разные автомобили могут использовать различные типы датчиков. Рекомендуется обращаться к руководству пользователя или консультироваться с профессионалами, чтобы убедиться, что выбранный ДМРВ соответствует спецификациям производителя.

Следующим важным аспектом является качество материалов, из которых изготовлен датчик. ДМРВ должен быть выполнен из прочных и устойчивых к воздействию высоких температур и агрессивных химических веществ материалов. Это обеспечит долговечность и надежность работы устройства. При выборе датчика стоит отдавать предпочтение изделиям от известных производителей, которые зарекомендовали себя на рынке автозапчастей.

Также стоит обратить внимание на тип ДМРВ. Существуют два основных типа: аналоговые и цифровые. Аналоговые датчики, как правило, дешевле, но могут быть менее точными. Цифровые датчики обеспечивают более высокую точность измерений и лучше подходят для современных автомобилей с электронными системами управления двигателем. Выбор типа датчика должен основываться на характеристиках автомобиля и предпочтениях владельца.

Не менее важным является проверка наличия гарантии на изделие. Качественные производители обычно предлагают гарантию на свои датчики, что свидетельствует о доверии к своему продукту. Гарантия может варьироваться от нескольких месяцев до нескольких лет, и наличие такого условия может служить дополнительным показателем надежности.

При покупке ДМРВ рекомендуется также учитывать отзывы других пользователей и специалистов. Изучение мнений о конкретной модели датчика может помочь избежать покупки некачественного изделия. Форумы, автомобильные сообщества и специализированные сайты могут стать полезными источниками информации.

Наконец, стоит помнить о цене. Хотя высокая цена не всегда гарантирует высокое качество, слишком низкая стоимость может быть признаком подделки или некачественного товара. Оптимальным вариантом будет выбор ДМРВ в среднем ценовом сегменте от проверенных производителей.

Следуя этим рекомендациям, можно значительно повысить шансы на успешный выбор качественного датчика массового расхода воздуха, что в свою очередь обеспечит надежную работу двигателя и снизит риск возникновения неисправностей в будущем.

Часто задаваемые вопросы о ДМРВ

Датчик массового расхода воздуха (ДМРВ) является важным компонентом системы впуска двигателя, который отвечает за измерение объема воздуха, поступающего в двигатель. Это значение критично для правильной работы системы впрыска топлива и, соответственно, для оптимизации работы двигателя. В связи с этим, у автовладельцев часто возникают вопросы о работе и неисправностях ДМРВ.

Каковы основные признаки неисправности ДМРВ?

Неисправности ДМРВ могут проявляться через различные симптомы, включая:

• Проблемы с запуском двигателя: Если ДМРВ не функционирует должным образом, это может привести к затруднениям при запуске двигателя, особенно в холодную погоду.
• Неровная работа двигателя: Двигатель может работать неустойчиво, проявляя рывки или провалы в мощности, что связано с неправильным соотношением воздуха и топлива.
• Увеличенный расход топлива: Если ДМРВ выдает неверные данные, это может привести к переобогащению смеси, что в свою очередь увеличивает расход топлива.
• Сигналы о неисправностях: На панели приборов может загореться индикатор неисправности двигателя (Check Engine), что указывает на возможные проблемы с ДМРВ.

Как проверить работоспособность ДМРВ?

Для диагностики ДМРВ можно использовать несколько методов:

• Визуальный осмотр: Проверьте состояние проводов и разъемов, соединяющих ДМРВ с системой управления двигателем. Обратите внимание на наличие коррозии, повреждений или загрязнений.
• Использование мультиметра: С помощью мультиметра можно проверить сопротивление и напряжение на выходе ДМРВ. Сравните полученные значения с техническими характеристиками, указанными в руководстве по эксплуатации автомобиля.
• Диагностика с помощью сканера: Подключите сканер OBD-II для считывания кодов ошибок. Если в памяти ЭБУ сохранены коды, связанные с ДМРВ, это может указывать на его неисправность.

Что делать, если ДМРВ неисправен?

Если диагностика показала, что ДМРВ неисправен, необходимо предпринять следующие шаги:

• Замена датчика: В большинстве случаев, если ДМРВ вышел из строя, его необходимо заменить на новый. При выборе нового датчика рекомендуется использовать оригинальные запчасти или качественные аналоги.
• Очистка датчика: В некоторых случаях, если ДМРВ загрязнен, его можно очистить специальными средствами для очистки датчиков. Однако этот метод не всегда эффективен и не гарантирует восстановление работоспособности.
• Проверка системы впуска: После замены или очистки ДМРВ рекомендуется проверить систему впуска на наличие утечек воздуха, так как это может повлиять на работу нового датчика.

Как предотвратить неисправности ДМРВ?

Для предотвращения неисправностей ДМРВ следует соблюдать несколько рекомендаций:

• Регулярное техническое обслуживание: Проводите регулярные проверки и обслуживание автомобиля, включая замену воздушного фильтра и очистку системы впуска.
• Использование качественного топлива: Используйте топливо, соответствующее рекомендациям производителя, чтобы избежать загрязнения системы впрыска и ДМРВ.
• Своевременная замена фильтров: Заменяйте воздушные и топливные фильтры в соответствии с графиком обслуживания, чтобы предотвратить попадание загрязняющих веществ в систему.

Следуя этим рекомендациям и обращая внимание на признаки неисправности, можно значительно продлить срок службы ДМРВ и обеспечить надежную работу двигателя автомобиля.
