Датчик массового расхода воздуха (ДМРВ) критически важен для работы двигателя ВАЗ 2114, так как измеряет объем воздуха, поступающего в него. Неисправности ДМРВ могут ухудшить динамику, увеличить расход топлива и привести к поломкам двигателя. В статье рассмотрим, как самостоятельно проверить ДМРВ на ВАЗ 2114, выявить признаки неисправностей и устранить проблемы, что поможет поддерживать автомобиль в исправном состоянии и избежать дорогостоящего ремонта.

Устройство ДМВР на ВАЗ 2114

Конструкция датчика включает в себя две нити, изготовленные из сплава на основе платины. Эти нити нагреваются с помощью электрического тока: одна из них выполняет функцию рабочей, а другая — контрольной. Рабочий элемент располагается в потоке воздуха, который поступает в двигатель, и именно он охлаждает деталь. При изменении температуры нити происходит увеличение или уменьшение их сопротивления. Полученные данные сопоставляются с показателями контрольного элемента, что позволяет автоматически рассчитывать объем проходящего воздуха.

В более современных моделях ВАЗ 2114 начали использовать терморезисторы, которые отличаются высокой долговечностью и точностью измерений. Именно такой датчик установлен на ВАЗ 2114.

Проверка дмрв за 5 секунд, без приборов

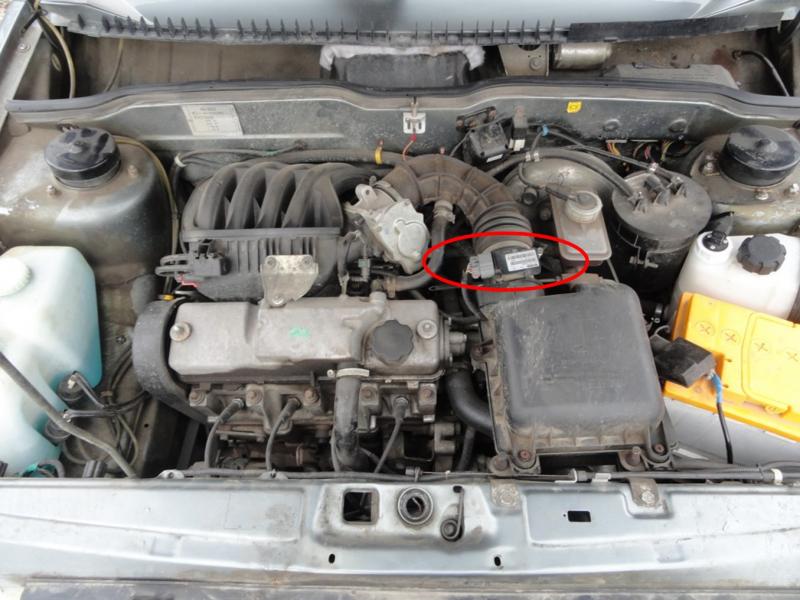

Где находится датчик массового расхода воздуха?

ДМРВ на автомобиле ВАЗ 2114 находится в воздушном тракте, который располагается за фильтром для очистки воздуха. К датчику подключен проводной жгут, который завершается штекером.

Интересные факты

Вот несколько интересных фактов о проверке датчика массового расхода воздуха (ДМРВ) на автомобиле ВАЗ 2114:

1. Принцип работы ДМРВ: Датчик массового расхода воздуха измеряет количество воздуха, поступающего в двигатель, и передает эту информацию в блок управления двигателем. Это позволяет оптимизировать смесь топлива и воздуха, что влияет на мощность и экономию топлива. Проверка ДМРВ может помочь выявить проблемы с производительностью двигателя.

2. Методы проверки: Один из простых способов проверки ДМРВ — это использование мультиметра для измерения сопротивления и напряжения на выводах датчика. Также можно провести визуальный осмотр на наличие загрязнений или повреждений. В некоторых случаях помогает и «тест на слух»: если при работе двигателя слышен нестабильный звук или «провалы» в работе, это может указывать на неисправность ДМРВ.

3. Чистка ДМРВ: Иногда проблемы с ДМРВ могут быть вызваны загрязнением его элементов. Чистка специальными средствами для электроники может восстановить его работоспособность. Однако важно помнить, что не все датчики можно чистить, и в некоторых случаях лучше заменить датчик на новый, чтобы избежать дальнейших проблем с двигателем.

Эти факты помогут вам лучше понять, как проверить и поддерживать ДМРВ в исправном состоянии.

Конструктивные особенности датчика

На автомобиле ВАЗ 2114 можно использовать ДМРВ как отечественного, так и зарубежного производства. Конструкция этих устройств идентична и соответствует следующей схеме.

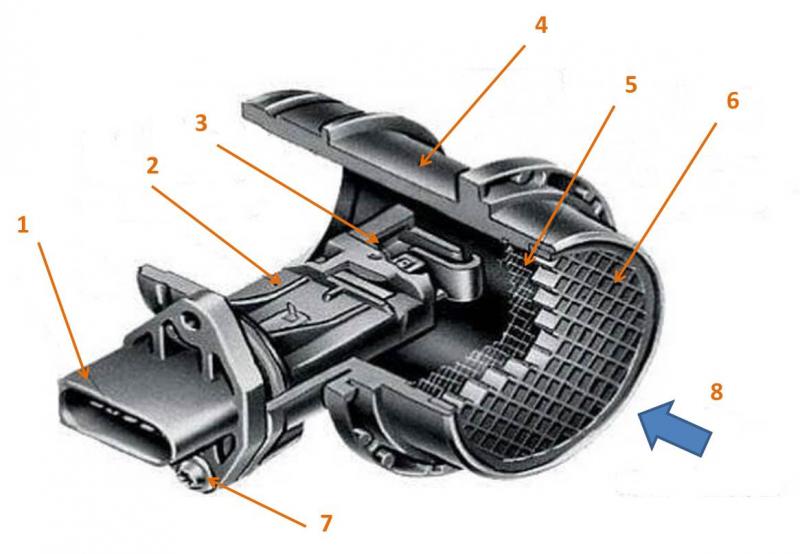

В состав ДМРВ входят:

• 1 — разъем для подключения проводки;
• 2 — контроллер, отвечающий за работу датчика;
• 3 — элемент, осуществляющий измерения;
• 4 — внешний корпус устройства;
• 5 — металлическая защитная сетка;
• 6 — дефлектор для направления потока;
• 7 — крепление датчика к корпусу;
• 8 — направление воздушного потока.

Каков оптимальный расход воздуха для автомобилей ВАЗ 2114?

Объем воздуха, необходимый для создания топливной смеси, варьируется в зависимости от числа оборотов двигателя:

• при холостом ходе (850-950 об/мин) — требуется 9,5-10,5 кг воздуха в час;
• на средних оборотах (2000 об/мин) — необходимо 19-21 кг воздуха в час.

Уменьшение подачи воздуха приводит к обеднению смеси, в то время как увеличение — к ее обогащению. Небольшие погрешности в измерениях не оказывают значительного влияния на работу двигателя, однако при отклонениях в 2-3 кг мотор начинает функционировать нестабильно. Некоторые системы управления способны компенсировать ошибки измерений, используя данные от других датчиков. Например, блок Январь 5.1 вносит коррективы в состав смеси, опираясь на сигналы от лямбда-зонда.

Основные причины поломки датчика массового расхода воздуха

Наиболее распространенные причины неисправности датчика включают в себя:

• накопление пыли;
• загрязнение маслом;
• короткое замыкание в проводке, вызванное повреждением изоляции или разъемов;
• механические повреждения активных компонентов.

Одной из частых причин неправильной работы датчика массового расхода воздуха (ДМРВ) является выход из строя его электронных частей, что приводит к увеличению времени реакции на изменения воздушного потока. Исправный датчик реагирует на изменения за 0,5 мс, в то время как при неисправности это время может увеличиваться в 20-30 раз. Обнаружить дефект можно только с помощью осциллографа, который позволяет снять график работы устройства. Ремонт таких датчиков не осуществляется, и они подлежат замене на новые.

Какие факторы выводят из строя ДМРВ?

Факторы, способствующие поломке ДМРВ:

1. Неправильная установка датчика на фильтре может привести к попаданию пыли, так как уплотнительное кольцо может быть перекошено. В результате на входной сетке датчика образуется тонкий слой загрязнений. Еще одной причиной запыленности может стать забитый воздушный фильтр, поэтому регулярное техническое обслуживание помогает продлить срок службы ДМРВ.
2. Масло может попадать на датчик при высоком уровне в картере или из-за засоренного маслоотделителя в системе вентиляции. Дополнительно, износ двигателя может способствовать активному попаданию смазки в вентиляцию картера.
3. Попадание острых предметов на изоляцию и замасливание могут произойти из-за неаккуратного ремонта. Такие воздействия негативно сказываются на работе датчика.
4. Повреждения датчика могут возникнуть во время обслуживания автомобиля (например, удары по корпусу) или при неправильной чистке активной части устройства.

Характерные признаки поломки ДМРВ

Симптомы:

• нестабильная работа двигателя на холостом ходу;
• ухудшение разгонной динамики;
• случайные колебания числа оборотов в различных режимах;
• трудности при запуске;
• загорание индикатора Check Engine.

Если на автомобиле ВАЗ 2114 установлен дополнительный маршрутный компьютер, то в процессе диагностики, помимо ошибок датчиков, могут появляться коды, свидетельствующие о пропусках зажигания и переобеднении топливной смеси.

Как самостоятельно проверить датчик массового расхода воздуха?

Для самостоятельной проверки датчика существует несколько подходов, которые включают отключение, визуальный осмотр и тестирование с помощью мультиметра. Других методов диагностики в домашних условиях не предусмотрено. Полный анализ ДМРВ осуществляется на специализированном стенде, который позволяет выявить неисправности сенсора в различных режимах работы. Также популярным способом тестирования является установка аналогичного устройства, снятого с другого автомобиля.

Отключение ДМРВ

Самый простой способ проверить датчик массового расхода воздуха (ДМРВ) на ВАЗ 2114 — это отключить его разъем. В случае отсутствия сигнала блок управления двигателем переходит в аварийный режим, ориентируясь на примерный объем воздуха по положению дроссельной заслонки. В результате этого наблюдается некоторое увеличение расхода топлива, который для ВАЗ 2114 может достигать 10-12 литров на 100 километров. Одной из характерных особенностей является повышение оборотов на холостом ходу до 1500 об/мин. Однако при использовании контроллера Январь 7.2 или Бош М7.9.7 увеличение холостых оборотов не происходит из-за особенностей программного обеспечения.

Визуальная проверка

Для проведения внешнего осмотра необходимо отсоединить воздуховод от датчика. В процессе проверки следует обратить внимание на степень загрязненности внутренней части корпуса и гофрированного воздуховода. На поверхности не должно быть никаких следов масла или накоплений пыли.

Проверка устройства с помощью мультиметра

Диагностика направлена на определение напряжения, которое выдает датчик.

Аналогичным образом проверяются устройства Bosch:

• 0280218004;
• 0280218037;
• 0280218116.

Для проведения измерений вам понадобятся:

• тестер;
• комплект измерительных щупов;
• жидкость WD-40.

Процесс измерения осуществляется между проводами желтого и зеленого цветов. Результаты напряжения можно отобразить на экране некоторых бортовых компьютеров (в разделе меню, посвященном напряжению от датчиков, U ДМРВ).

Проверка ДМРВ с использованием мультиметра представлена в видео от «IZO))) LENTA».

Проверка ДМРВ. датчик массового расхода воздуха Ваз 2110, 2112, 2114, 2115, Приора, Гранта, Калина

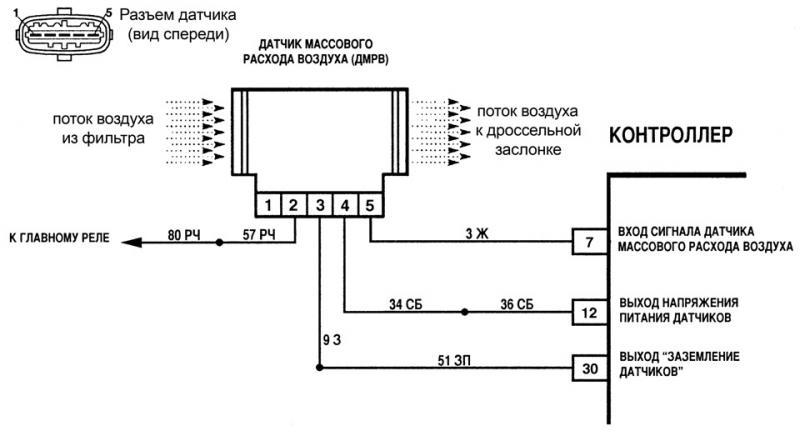

Определение распиновки датчика массового расхода воздуха

Расположение проводов в колодке, начиная от того, который ближе всего к лобовому стеклу:

• желтый — входящий положительный сигнал (по схеме 7);
• серо-белый изолятор — положительный сигнал питания (по схеме 12);
• зеленый — заземление датчика (по схеме 30);
• розово-черный изолятор — сигнал для главного реле.

Хотя могут встречаться и другие цвета изоляции проводов, порядок распиновки остается прежним.

Инструкция по проведению проверки

Последовательность измерений:

1. Вставьте щупы в разъемы для подключения проводов. Для упрощения процесса рекомендуется использовать жидкость WD-40 для смазки щупов. Положительный сигнал будет получен от желтого провода, а отрицательный — от зеленого. Не следует прокалывать изоляцию или подключать дополнительные провода, так как это может привести к снижению точности измерений.
2. Установите мультиметр в режим измерения постоянного напряжения с пределом 2,0 вольта.
3. Включите зажигание, но не запускайте двигатель.
4. Выполните измерение напряжения и сопоставьте его с необходимым значением.

Сравнение результатов проверки с установленными нормами

На основании таблицы, полученной в результате измерений, осуществляется оценка состояния датчика.

Как восстановить датчик массового расхода воздуха?

Наилучшим вариантом при возникновении неисправностей с датчиком массового расхода воздуха (ДМРВ) является его замена на новый. Однако, учитывая, что цена устройства колеблется в пределах 2500-3900 рублей, многие автовладельцы предпочитают попытаться восстановить старую деталь.

Существует четыре основных метода восстановления:

• установка дополнительного резистора;
• частичное перекрытие канала подачи воздуха к терморезистору с помощью алюминиевой ленты;
• изменение прошивки блока управления двигателем;
• очистка корпуса датчика и его внутренних частей от загрязнений.

Установка дополнительного сопротивления

Подключение дополнительных резисторов осуществляется в цепь, соединяющую датчик с управляющим блоком. Когда электрический ток проходит через цепь, напряжение уменьшается, что позволяет достичь необходимых значений. Оптимальное сопротивление подбирается экспериментально. На практике чаще всего используется резистор на 1 кОм, который впаивается в желтый провод, и элемент на 15 кОм, который подключается к зеленому проводу.

Перекрытие части канала подачи воздуха

Ремонт осуществляется путем частичного ограничения подачи воздуха к терморезистору. Это позволяет снизить интенсивность охлаждения и привести напряжение к нормальному уровню, что делает устройство работоспособным. Определение необходимого сечения выполняется экспериментально с использованием мультиметра для контроля напряжения. В некоторых ситуациях владельцы уменьшают поток воздуха на 70-80%. Для герметизации используется алюминиевый скотч.

Корректировка прошивки блока управления двигателем

Корректировка подразумевает изменение настройки или графика работы датчика массового расхода воздуха (ДМРВ), который записан в памяти блока управления. График зависимости настроен так, что при напряжении датчика 0,996 вольта расход воздуха считается равным нулю. Однако, если датчик выходит из строя и начальное напряжение составляет 1,055 вольта, блок управления может ошибочно интерпретировать подачу воздуха как 1,8 кг при неработающем двигателе. Использование утилиты «ДМРВ корректор» для изменения графика позволит установить значение расхода на ноль, что в свою очередь улучшит работу двигателя. Этот метод рекомендуется тем владельцам, которые имеют хорошие знания в области программного обеспечения блока управления.

Чистка ДМРВ своими руками

Очистка датчика массового расхода воздуха осуществляется после обнаружения его неправильной работы. Этот процесс включает в себя частичную разборку и снятие корпуса устройства с активными компонентами. В то же время производится промывка и очистка корпуса от остатков листвы и загрязнений. Однако в большинстве случаев мойка датчика расхода воздуха на ВАЗ 2114 не восстанавливает его функциональные характеристики.

Использование механических методов для очистки 2114 запрещено, так же как и выдувание пыли сжатым воздухом.

Какие средства следует применять для чистки датчика?

Для очистки датчиков разработаны специальные жидкости, которые поставляются в аэрозольных баллончиках под давлением. Одним из таких средств является очиститель ДМРВ Luftmassensensor-Reiniger от компании Liqui Moly. Существуют и другие аналогичные продукты от различных производителей. Также можно использовать смесь, состоящую из 70% изопропилового спирта и 30% дистиллированной воды, предварительно нагрев датчик до 60-70 ºС с помощью строительного фена.

При чистке ДМРВ следует избегать:

• использования ватных шариков, твердых предметов и щеток для очистки датчика;
• применения бытовых чистящих средств;
• использования очистителей карбюраторов на основе ацетона или эфира.

Очистители, содержащие тяжелые нефтепродукты, такие как WD40, могут удалить налет с рабочих элементов, но оставят жирную пленку, которую необходимо будет удалить изопропиловым спиртом. Применение веществ, содержащих эфиры, не рекомендуется, так как они могут повредить компаундную заливку и электронные компоненты.

Алгоритм действий

Процесс очистки ДМРВ включает следующие шаги:

1. Сначала необходимо снять датчик вместе с его корпусом с воздушного канала двигателя. Устройство фиксируется хомутом к каналу и двумя болтами к корпусу воздушного фильтра.
2. Далее открутите два винта, которые крепят датчик к корпусу. Эти болты имеют головку под «звездочку», однако многие автовладельцы используют плоскогубцы для их откручивания.
3. Затем промойте чистящим средством измерительные терморезисторы и каналы для прохождения воздуха. Если вы решите использовать спирт для очистки, то предварительно прогрейте снятый датчик потоком теплого воздуха и поместите его в емкость. Спирто-водяная смесь также должна быть подогрета до 60-70 градусов.
4. После этого высушите сенсор.
5. Промойте корпус датчика теплым мыльным раствором, затем тщательно промойте под проточной водой и дайте высохнуть.
6. В завершение соберите датчик и установите его на прежнее место.

Фотогалерея

На снимках представлены некоторые этапы процесса очистки датчика массового расхода воздуха (ДМРВ) на автомобиле ВАЗ 2114.

Видео «Очистка ДМРВ своими руками»

Видеоролик, созданный для канала «Автогараж», делится секретами самостоятельной очистки датчика.

Чистка ДМРВ! Датчик массового расхода воздуха! ВАЗ 2108 2109 21099 2110 2112 2113 2114 2115!

Советы по профилактике поломки ДМРВ

Чтобы избежать поломок датчика массового расхода воздуха (ДМРВ) на автомобиле ВАЗ 2114, важно следовать нескольким простым, но эффективным рекомендациям. Эти советы помогут продлить срок службы устройства и улучшить общую работу двигателя.

1. Регулярная проверка системы впуска воздуха. Убедитесь, что все элементы системы впуска находятся в хорошем состоянии. Проверьте наличие трещин и повреждений на воздухозаборниках и патрубках. Утечки воздуха могут привести к неправильным показаниям ДМРВ и ухудшению работы двигателя.

2. Чистка ДМРВ. Периодически очищайте датчик от загрязнений. Для этого используйте специальные очистители для электроники или изопропиловый спирт. Наносите очиститель на ватный тампон и аккуратно протрите чувствительные элементы датчика. Не используйте абразивные материалы, чтобы не повредить поверхность.

3. Замена воздушного фильтра. Регулярно меняйте воздушный фильтр, так как загрязненный фильтр может привести к увеличению нагрузки на ДМРВ. Рекомендуется проверять фильтр каждые 10-15 тысяч километров пробега и заменять его при необходимости.

4. Проверка электрических соединений. Убедитесь, что все электрические соединения, ведущие к ДМРВ, надежны и не имеют коррозии. Плохие контакты могут вызвать сбои в работе датчика. При необходимости очистите контакты и зафиксируйте их с помощью специальной смазки для защиты от коррозии.

5. Избегайте перегрева двигателя. Перегрев может негативно сказаться на работе ДМРВ. Следите за температурой двигателя и состоянием системы охлаждения. Регулярно проверяйте уровень охлаждающей жидкости и состояние радиатора.

6. Использование качественного топлива. Некачественное топливо может привести к образованию отложений и загрязнений в системе впуска, что негативно скажется на работе ДМРВ. Используйте топливо от проверенных производителей и старайтесь избегать заправок на сомнительных АЗС.

Следуя этим простым рекомендациям, вы сможете значительно снизить риск поломки датчика массового расхода воздуха и обеспечить надежную работу вашего автомобиля ВАЗ 2114.

Сравнение оригинальных и неоригинальных датчиков массового расхода воздуха

При выборе датчика массового расхода воздуха (ДМРВ) для автомобиля ВАЗ 2114 важно учитывать, что на рынке представлены как оригинальные, так и неоригинальные модели. Оригинальные датчики, как правило, производятся теми же компаниями, которые поставляют запчасти на конвейер, и их качество, как правило, выше. Они проходят строгий контроль качества и имеют гарантии от производителя.

Неоригинальные датчики могут быть значительно дешевле, но их качество может варьироваться. Некоторые из них могут быть вполне приемлемыми и служить долго, в то время как другие могут быстро выйти из строя или работать нестабильно. При выборе неоригинального датчика важно обращать внимание на отзывы и репутацию производителя.

Оригинальные датчики часто имеют более точные характеристики, что может положительно сказаться на работе двигателя. Они обеспечивают правильное соотношение воздух-топливо, что в свою очередь влияет на расход топлива и динамику автомобиля. Неоригинальные модели могут не всегда соответствовать заводским стандартам, что может привести к ухудшению работы двигателя и увеличению расхода топлива.

Также стоит отметить, что оригинальные датчики могут иметь более длительный срок службы. В то время как неоригинальные модели могут требовать замены через короткий промежуток времени, оригинальные датчики, как правило, служат дольше, что в конечном итоге может сэкономить деньги на ремонте и замене.

При выборе между оригинальным и неоригинальным датчиком важно учитывать не только цену, но и качество, надежность и отзывы других автовладельцев. Если вы хотите, чтобы ваш ВАЗ 2114 работал исправно и эффективно, лучше отдать предпочтение оригинальным запчастям, особенно когда речь идет о таких важных компонентах, как датчик массового расхода воздуха.

Часто задаваемые вопросы о ДМРВ на ВАЗ 2114

Датчик массового расхода воздуха (ДМРВ) является важным элементом системы впуска автомобиля ВАЗ 2114. Он отвечает за измерение количества воздуха, поступающего в двигатель, что позволяет ECU (электронному блоку управления) корректно регулировать подачу топлива. Вопросы, касающиеся диагностики и проверки ДМРВ, часто возникают у владельцев данного автомобиля. Рассмотрим наиболее распространенные из них.

Каковы признаки неисправности ДМРВ?

Неисправный ДМРВ может проявлять себя различными симптомами. К ним относятся:

• Проблемы с запуском двигателя, особенно в холодную погоду;
• Нестабильная работа на холостом ходу;
• Потеря мощности при ускорении;
• Увеличенный расход топлива;
• Зажигание контрольной лампы «Check Engine».

Как проверить ДМРВ на ВАЗ 2114?

Для проверки ДМРВ вам понадобятся:

• Мультиметр;
• Схема подключения ДМРВ;
• Набор инструментов для снятия датчика.

Процесс проверки включает несколько этапов:

1. Снятие датчика: Отключите аккумулятор, затем аккуратно снимите разъем с ДМРВ и открутите его с помощью ключа или отвертки.
2. Проверка сопротивления: Установите мультиметр в режим измерения сопротивления. Измерьте сопротивление между выводами датчика. Значения должны соответствовать спецификациям, указанным в руководстве по эксплуатации.
3. Проверка напряжения: Подключите мультиметр в режим измерения напряжения. Включите зажигание, но не запускайте двигатель. Измерьте напряжение на выводах ДМРВ. Оно должно находиться в пределах нормы.
4. Проверка на работоспособность: Если есть возможность, подключите ДМРВ к автомобилю и запустите двигатель. Наблюдайте за изменениями показаний мультиметра при увеличении оборотов двигателя. Датчик должен реагировать на изменения.

Что делать, если ДМРВ неисправен?

Если в процессе проверки вы обнаружили, что ДМРВ не работает должным образом, у вас есть несколько вариантов:

• Попробуйте очистить датчик специальным средством для очистки электроники. Иногда загрязнение может вызывать неправильные показания;
• Если очистка не помогла, замените датчик на новый. При выборе нового ДМРВ обращайте внимание на совместимость с вашим автомобилем;
• После замены датчика рекомендуется сбросить ошибки в ECU, чтобы избежать ложных срабатываний системы диагностики.

Можно ли обойтись без проверки ДМРВ?

Хотя некоторые владельцы автомобилей могут игнорировать проверку ДМРВ, это не рекомендуется. Неисправный датчик может привести к серьезным проблемам с двигателем, увеличению расхода топлива и ухудшению динамики автомобиля. Регулярная диагностика и обслуживание системы впуска помогут избежать дорогостоящего ремонта в будущем.

Таким образом, знание о том, как проверить ДМРВ на ВАЗ 2114, поможет вам поддерживать ваш автомобиль в хорошем состоянии и избежать неприятных ситуаций на дороге.
