Датчик массового расхода воздуха (ДМРВ) критически важен для двигателя ВАЗ 2110, так как измеряет объем поступающего воздуха и оптимизирует топливовоздушную смесь. Его неисправность может вызвать снижение мощности, увеличение расхода топлива и рост выбросов вредных веществ. В статье рассмотрим диагностику ДМРВ, выявление неисправностей и замену датчика, что поможет поддерживать автомобиль в исправном состоянии и избежать дорогого ремонта.

Принцип работы

Основная функция датчика массового расхода воздуха (ДМРВ), также известного как расходомер, заключается в определении необходимого объема свежего воздуха, который поступает в цилиндры двигателя. На автомобиле ВАЗ 2110 этот датчик располагается в воздуховоде за воздушным фильтром, где он измеряет как количество, так и температуру внешнего воздуха.

Идеальное соотношение между топливом и воздухом составляет 1:14. Если это соотношение нарушается, может возникнуть либо избыточный расход топлива, либо снижение мощности автомобиля. Датчик массового расхода воздуха следит за тем, чтобы воздух поступал в определенных объемах. Он фиксирует количество поступившего воздуха и передает эту информацию блоку управления двигателем (ЭБУ). На основе этих данных компьютер рассчитывает необходимый объем топлива.

При нажатии на педаль акселератора увеличивается поток воздуха, что приводит к большему расходу топлива. Когда автомобиль движется с постоянной скоростью, порции воздуха и топлива, поступающие в цилиндры двигателя, остаются одинаковыми на каждом цикле. Если водитель увеличивает скорость, открывается дроссельная заслонка, что приводит к увеличению объема поступающего воздуха и, соответственно, к повышению нагрузки на двигатель. В случае, если педаль акселератора отпущена, нагрузка уменьшается.

Как проверить ДМРВ на ВАЗ 2109,2110,2112,2114 , Калина, Приора, Гранта

Основные неисправности

ДМРВ редко выходит из строя и не требует частого ремонта, однако важно знать, какие симптомы могут указывать на его неисправность:

1. Увеличение расхода топлива. Это можно отследить с помощью бортового компьютера. При проблемах с расходомером расход топлива может возрасти на литр и более.
2. Снижение мощности автомобиля.
3. Нестабильная работа двигателя. Автомобиль может медленно разгоняться или, наоборот, слишком быстро набирать скорость.
4. Двигатель не запускается или запускается не с первого раза.
5. Колебания холостых оборотов.

Указанные симптомы не всегда означают, что расходомер сломался; возможны неисправности и в других системах, что также потребует ремонта. Поэтому важно проверить работоспособность расходомера.

Интересные факты

Вот несколько интересных фактов о диагностике и замене датчика массового расхода воздуха (ДМРВ) на ВАЗ 2110:

1. Принцип работы ДМРВ: Датчик массового расхода воздуха измеряет количество воздуха, поступающего в двигатель, и передает эту информацию в блок управления двигателем. Это позволяет оптимизировать соотношение воздух-топливо, что критически важно для эффективной работы двигателя и снижения выбросов.

2. Симптомы неисправности: Если ДМРВ выходит из строя, это может проявляться в различных симптомах, таких как повышенный расход топлива, нестабильная работа двигателя на холостом ходу, потеря мощности и увеличение выбросов. Часто водители не подозревают, что проблема может быть связана именно с этим датчиком.

3. Диагностика без оборудования: Для предварительной диагностики ДМРВ можно использовать простой метод: при работающем двигателе аккуратно отсоединить разъем датчика. Если двигатель начинает работать значительно хуже или глохнет, это может указывать на исправность датчика. Однако для точной диагностики рекомендуется использовать специализированное оборудование, такое как сканер OBD-II, для считывания кодов ошибок.

Способы проверки

Существует множество методов, которые можно реализовать самостоятельно.

Отключение

Одним из методов проверки расходомера является его отключение. Для этого нужно отсоединить разъем, который используется для подключения к модели 2110.

При этом активируется аварийный режим, и расчет необходимого объема воздуха осуществляется на основе положения дроссельной заслонки. Если автомобиль начинает двигаться более динамично с отключенным датчиком, это может свидетельствовать о необходимости его замены или ремонта, а также стоит рассмотреть вариант чистки.

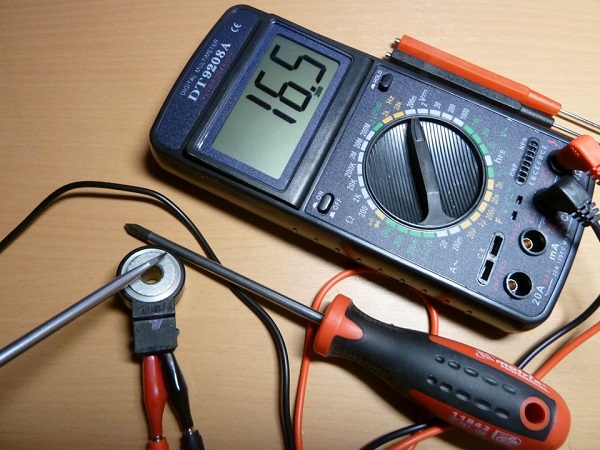

Проверка мультиметром

Для проведения проверки вам потребуется мультиметр и базовые навыки работы с тестером. Убедитесь, что измерительный прибор установлен в режим измерения постоянного напряжения, который обозначается буквой V или DCV.

Чтобы понять, как функционирует датчик массового расхода воздуха, необходимо ознакомиться с его распиновкой:

• Розовый или красно-черный провод соединен с центральным блоком;
• Зеленый провод отвечает за заземление;
• Бело-серый провод предназначен для выхода напряжения;
• Желтый провод используется для подачи питания на вход сигнала.

После того как вы разобрались с проводами, можно перейти к тестированию:

1. Включите мультиметр и установите его на измерение напряжения 20 В, подключив провода с электродами в соответствующие разъемы.
2. Для удобства подключения рекомендуется использовать две булавки. Вставьте их в отверстия, откуда выходят зеленый и желтый провода, и присоедините к ним электроды тестера.
3. Затем включите зажигание и измерьте напряжение. У нового датчика оно должно составлять 0,9-1,0 В.

Со временем напряжение может увеличиваться, так как резисторы изнашиваются и сопротивление уменьшается.

Чем выше показания напряжения, тем больше износ устройства:

• Хорошее состояние – 1,01-1,02 В;
• Нормальное состояние — 1,02-1,03 В;
• Устройство близко к выходу из строя – 1,0-1,04 В;
• Показания 1,04-1,05 В указывают на скорую поломку;
• Замена устройства потребуется, если показания составляют 1,05 и выше.

Также можно определить напряжение ДМРВ с помощью бортового компьютера. Для этого зайдите в раздел «напряжение с ДМРВ» и найдите показатель «U ДМРВ».

Визуальная проверка

Для проведения визуальной проверки необходимо осмотреть гофру и датчик массового расхода воздуха (ДМРВ). Если вы заметили следы конденсата или масла, это может свидетельствовать о возможных неисправностях устройства. В некоторых случаях очистка от загрязнений может помочь восстановить его работоспособность и избежать необходимости в ремонте. Грязь накапливается из-за нерегулярной замены воздушного фильтра.

Появление масляных пятен может указывать на засорение маслобойника или на то, что уровень масла в картере превышает норму, что также может быть признаком неисправности датчика массового расхода воздуха. Если проблема заключается в загрязнениях, все компоненты следует тщательно промыть или очистить (автор видео — Алексей Романов).

После завершения очистки следует провести визуальный осмотр самого датчика. На расходомере спереди установлено резиновое уплотнительное кольцо, которое выполняет функцию герметизации: оно предотвращает попадание нефильтрованного воздуха через входное отверстие.

Если уплотнительное кольцо сместилось или осталось на фильтре, это может привести к накоплению пыли на сеточке. Такое загрязнение вполне способно стать причиной неисправности чувствительного элемента.

https://youtube.com/watch?v=L-_O3dXU6sM

Инструкция по замене и установке

Если очистка компонентов системы не привела к желаемым результатам и причина неисправностей заключается в поломке датчика массового расхода воздуха (ДМРВ), его можно заменить самостоятельно.

Процесс замены ДМРВ на автомобиле ВАЗ 2110 включает следующие шаги:

1. Сначала необходимо заглушить двигатель и вынуть ключ зажигания.

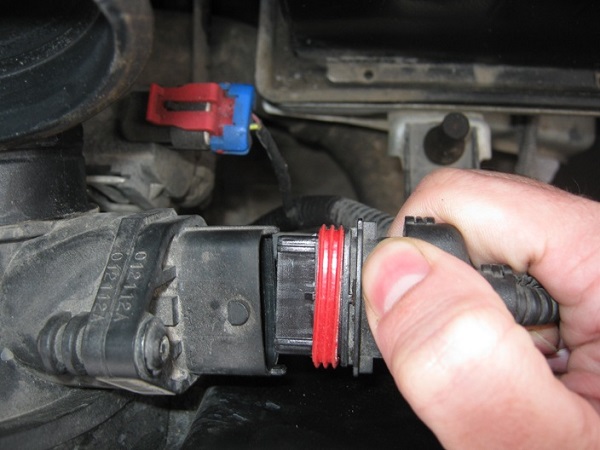

2. Затем отключаем разъем расходомера.

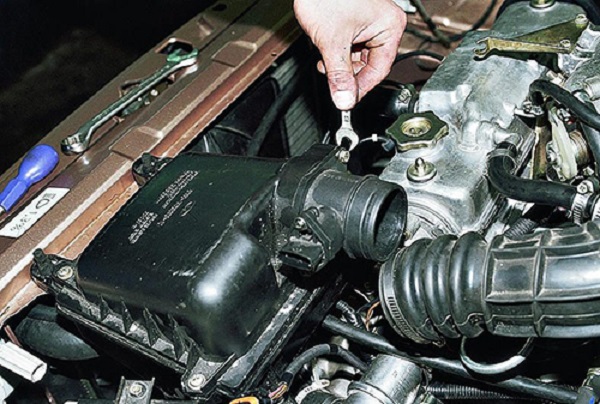

3. После этого откручиваем винты, крепящие хомуты, и отсоединяем шланг впускной трубы, который соединен с корпусом воздушного фильтра.
4. Далее аккуратно извлекаем датчик массового расхода воздуха. Прежде чем установить новый датчик, рекомендуется очистить или промыть его место установки.
5. Сборка производится в обратном порядке.

На этом процесс замены расходомера на ВАЗ 2110 завершен. Теперь можно проверить работу двигателя, проехав небольшое расстояние.

Видео «Замена ДМРВ на ВАЗ 2110»

В данном видео показано, как выполнить замену датчика массового расхода воздуха (ДМРВ) на инжекторной модели ВАЗ 2110 (автор канала «В гараже у Сандро»).

Особенности замены ДМРВ на ВАЗ 2110, 2114, Калине, Гранте и Приоре

Необходимые инструменты и материалы

Для диагностики и замены датчика массового расхода воздуха (ДМРВ) на автомобиле ВАЗ 2110 потребуется ряд инструментов и материалов. Правильная подготовка обеспечит эффективное выполнение работ и минимизирует риск повреждений.

Инструменты:

• Набор ключей и головок: Для снятия и установки датчика вам понадобятся ключи и головки различных размеров. Обычно используются головки на 10 и 13 мм.
• Отвертки: Плоская и крестовая отвертка помогут открутить крепежные элементы и разъемы проводки.
• Мультиметр: Этот инструмент необходим для проверки работоспособности датчика и диагностики электрических цепей. С его помощью можно измерить напряжение и сопротивление.
• Клещи для обжима: Если потребуется заменить разъем или провода, клещи помогут надежно зафиксировать соединения.
• Торцевые ключи: В некоторых случаях для доступа к датчику может потребоваться использование торцевых ключей.
• Тестовый прибор для диагностики: Специальные сканеры или адаптеры для диагностики помогут выявить ошибки в системе управления двигателем.

Материалы:

• Новый датчик массового расхода воздуха: При замене обязательно приобретите качественный оригинальный или совместимый датчик, чтобы избежать проблем с совместимостью и надежностью.
• Изолента: Используется для изоляции проводов и защиты от короткого замыкания.
• Смазка для резьбы: Рекомендуется использовать специальную смазку для предотвращения коррозии резьбовых соединений.
• Чистящее средство: Для очистки соединений и разъемов от загрязнений и окислов.

Подготовив все необходимые инструменты и материалы, вы сможете эффективно провести диагностику и замену датчика массового расхода воздуха на вашем ВАЗ 2110. Важно помнить о безопасности: перед началом работы отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электрооборудования.

Советы по профилактике неисправностей

Для того чтобы избежать проблем с датчиком массового расхода воздуха (ДМРВ) на ВАЗ 2110, важно соблюдать несколько простых, но эффективных рекомендаций. Профилактика неисправностей позволит не только продлить срок службы датчика, но и улучшить общую работу двигателя.

1. Регулярная проверка системы впуска воздуха. Один из основных факторов, влияющих на работу ДМРВ, — это чистота и целостность системы впуска. Периодически проверяйте воздухозаборники, фильтры и патрубки на наличие загрязнений и повреждений. Заменяйте воздушный фильтр согласно рекомендациям производителя, чтобы избежать попадания пыли и грязи в систему.

2. Очистка датчика. Если вы заметили ухудшение работы двигателя, стоит провести очистку ДМРВ. Для этого используйте специальные очистители для датчиков, которые не повредят его элементы. Очистка должна проводиться аккуратно, чтобы не повредить чувствительные компоненты датчика.

3. Проверка электрических соединений. Регулярно осматривайте проводку и разъемы, соединяющие ДМРВ с ЭБУ. Коррозия, повреждения или ослабленные контакты могут привести к неправильным показаниям датчика. В случае обнаружения проблем, необходимо произвести ремонт или замену поврежденных частей.

4. Контроль состояния двигателя. Неисправности в других системах автомобиля могут негативно сказаться на работе ДМРВ. Следите за состоянием двигателя, проводите регулярные технические осмотры и устраняйте выявленные неисправности. Это поможет избежать перегрева, неправильной работы системы зажигания и других проблем, которые могут повлиять на работу датчика.

5. Использование качественного топлива. Низкокачественное топливо может привести к образованию отложений в системе впуска и на самом датчике. Используйте проверенные АЗС и следите за качеством топлива, чтобы минимизировать риск загрязнения.

6. Своевременная диагностика. Регулярно проводите диагностику автомобиля с использованием специализированного оборудования. Это поможет выявить потенциальные проблемы с ДМРВ и другими системами автомобиля на ранней стадии, что позволит избежать серьезных поломок и затрат на ремонт.

Следуя этим рекомендациям, вы сможете значительно снизить риск возникновения неисправностей с датчиком массового расхода воздуха на вашем ВАЗ 2110 и обеспечить надежную работу автомобиля в целом.

Часто задаваемые вопросы (FAQ)

Каковы симптомы неисправности датчика массового расхода воздуха?

Неисправность датчика массового расхода воздуха (ДМРВ) может проявляться различными симптомами, которые могут повлиять на работу двигателя вашего автомобиля ВАЗ 2110. К наиболее распространенным признакам относятся:

• Увеличенный расход топлива: Если ДМРВ не функционирует должным образом, он может передавать неверные данные в блок управления двигателем, что приводит к увеличению подачи топлива и, соответственно, к повышенному расходу.
• Проблемы с запуском двигателя: Неисправный датчик может затруднить запуск двигателя, особенно в холодную погоду, когда требуется более точная настройка смеси воздуха и топлива.
• Неровная работа двигателя: Двигатель может работать с перебоями, проявляясь в виде рывков или потерь мощности, особенно на низких оборотах.
• Сигнализация о неисправности: На панели приборов может загореться индикатор «Check Engine», что указывает на наличие проблем в системе управления двигателем.

Как проверить датчик массового расхода воздуха?

Для проверки работоспособности ДМРВ можно использовать мультиметр или диагностический сканер. Процесс проверки включает следующие шаги:

1. Подготовка: Убедитесь, что двигатель выключен, и отсоедините разъем датчика.
2. Измерение сопротивления: С помощью мультиметра проверьте сопротивление между выводами датчика. Сравните полученные значения с техническими характеристиками, указанными в руководстве по эксплуатации.
3. Проверка выходного сигнала: Включите зажигание и проверьте выходное напряжение датчика. Оно должно изменяться в зависимости от потока воздуха. Если значения не соответствуют норме, датчик, скорее всего, неисправен.

Как заменить датчик массового расхода воздуха?

Замена ДМРВ на ВАЗ 2110 — это относительно простая процедура, которую можно выполнить самостоятельно. Для этого вам понадобятся следующие инструменты:

• Набор ключей и отверток
• Новый датчик массового расхода воздуха
• Чистая тряпка

Процесс замены включает следующие шаги:

1. Отключение аккумулятора: Перед началом работы обязательно отключите аккумулятор, чтобы избежать короткого замыкания.

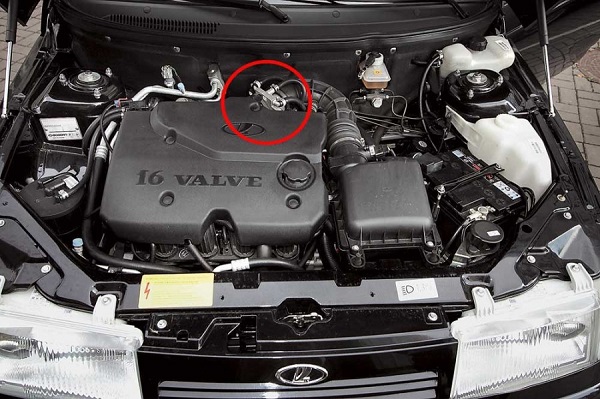

2. Снятие старого датчика: Найдите датчик массового расхода воздуха, который расположен между воздушным фильтром и дроссельной заслонкой. Отсоедините разъем и открутите крепежные винты, удерживающие датчик.
3. Установка нового датчика: Установите новый датчик на место старого, закрутите крепежные винты и подключите разъем.
4. Подключение аккумулятора: После завершения установки подключите аккумулятор и проверьте работу двигателя.

Как избежать проблем с датчиком массового расхода воздуха?

Чтобы продлить срок службы датчика массового расхода воздуха и избежать его преждевременной замены, рекомендуется следовать нескольким простым советам:

• Регулярная замена воздушного фильтра: Загрязненный фильтр может привести к неправильной работе ДМРВ. Меняйте его согласно рекомендациям производителя.
• Использование качественного топлива: Некачественное топливо может содержать примеси, которые негативно влияют на работу датчика.
• Проверка системы впуска: Регулярно проверяйте систему впуска на наличие утечек и загрязнений, которые могут повлиять на работу датчика.
