Датчик положения дроссельной заслонки (ДПДЗ) критически важен для работы двигателя автомобиля, обеспечивая контроль подачи топлива и воздуха. Его корректная работа влияет на эффективность двигателя, расход топлива и динамику автомобиля. В статье мы рассмотрим, как проверить и отрегулировать ДПДЗ с помощью мультиметра, за что отвечает это устройство, признаки его неисправности и процесс замены при необходимости. Эти знания помогут поддерживать автомобиль в исправном состоянии и избежать дорогостоящих ремонтов.

Характеристика датчика положения дроссельной заслонки

Функция датчика состоит в контроле объема воздушного потока, поступающего в двигатель. Этот воздух необходим для формирования топливной смеси.

Где расположен датчик в авто?

Для того чтобы при необходимости провести диагностику автомобиля, владельцу важно знать, где расположен датчик положения дроссельной заслонки (ДПДЗ). Этот контроллер устанавливается в моторном отсеке и находится сбоку от дроссельной трубки, на оси заслонки.

Интересные факты

Вот несколько интересных фактов о проверке и регулировке датчика положения дроссельной заслонки (ДПДЗ):

1. Принцип работы: Датчик положения дроссельной заслонки использует потенциометрический принцип для определения угла открытия дроссельной заслонки. Это означает, что он измеряет изменение сопротивления в зависимости от положения заслонки, что позволяет ЭБУ (электронному блоку управления) точно регулировать подачу топлива и воздуха в двигатель.

2. Влияние на экономию топлива: Правильная настройка и проверка ДПДЗ могут существенно повлиять на экономию топлива. Неправильные показания датчика могут привести к избыточной подаче топлива, что не только увеличивает расход, но и повышает уровень выбросов вредных веществ.

3. Диагностика с помощью OBD-II: Современные автомобили оснащены системой OBD-II, которая позволяет проводить диагностику состояния ДПДЗ. С помощью специального сканера можно считывать коды ошибок и параметры работы датчика в реальном времени, что значительно упрощает процесс проверки и регулировки.

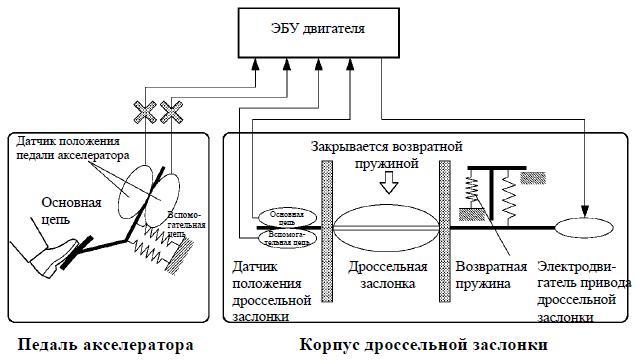

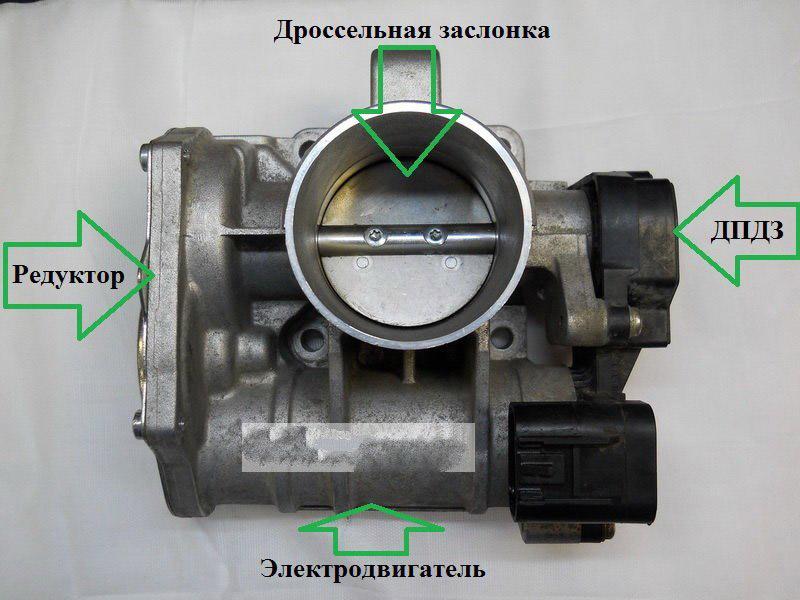

Конструкция устройства

Конструктивные особенности устройства включают в себя следующие элементы:

1. Корпус контроллера. Этот элемент изготовлен из термостойкого стеклопластика и имеет два фланца, предназначенных для крепления контроллера к дроссельному узлу.
2. Соединительное устройство с тремя контактами. Этот компонент интегрирован с корпусом контроллера.
3. Резистивный элемент, выполненный из керамического материала.
4. Токосъемный элемент. Эта часть обеспечивает электрический контакт с резистивным компонентом.
5. Цанговый зажим, который имеет шлицевое исполнение.
6. Резиновая прокладка. Она используется для установки контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Контроллер отвечает за точное определение положения заслонки в дроссельном узле. Его показания оказывают влияние на функционирование системы подачи топлива. В зависимости от значений, получаемых с устройства, силовой агрегат регулирует объем поступающего бензина в различных режимах работы. ДПДЗ служит для преобразования углового положения заслонки дросселя в постоянное напряжение.

Основные характеристики работы устройства:

1. Информация, передаваемая контроллером, позволяет определить степень открытия заслонки. Данные, поступающие на управляющий модуль, обеспечивают расчет ключевых параметров управления силовым агрегатом, принимая во внимание стиль вождения автомобиля.
2. Устройство представляет собой потенциометр, который оснащен токосъемником. Этот элемент перемещается по заданному радиусу сектора, который варьируется от 0 до 80 градусов. Ось данного компонента при установке должна быть соединена с приводом дроссельного узла.
3. Выходное сопротивление потенциометра может изменяться в зависимости от нажатия на педаль акселератора. Степень открытия заслонки узла также меняется в зависимости от положения педали.
4. Питание контроллера осуществляется за счет подачи стабилизированного напряжения. Это напряжение, поступающее от управляющего модуля, должно составлять около 5 вольт, с допустимым отклонением в 0,1 В в любую сторону.

Технические параметры устройства

Основные технические характеристики контроллеров ДПДЗ:

1. Питание устройства осуществляется через два контакта — 1 и 2.
2. Сопротивление между контактами 1 и 2 варьируется от 1,8 до 2 кОм.
3. Параметр открытия полностью закрытой заслонки составляет от 0 до 2%.
4. Напряжение на выходах 3 и 2 при закрытой заслонке находится в пределах от 0,25 до 0,65 вольт.
5. Угол открытия заслонки узла превышает 90 градусов.
6. Напряжение на выводах 3 и 2 при полностью открытом дросселе колеблется от 3,9 до 4,7 вольт.
7. Количество полных циклов активации устройства в процессе эксплуатации составляет не менее одного миллиона.
8. Градуировочная характеристика зависимости выходного напряжения от угла поворота имеет линейный характер. Она измеряется в диапазоне от 0 до 100 градусов, где напряжение колеблется от 0,25 до 4,8 вольт, а значение наклона характеристики составляет около 48 мВ.
9. Рабочая зона контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов, что соответствует углу открытия заслонки от 0 до 100 градусов. Значение наклона в этом диапазоне составляет примерно 39 мВ.

Разновидности

Существует два основных типа датчиков:

1. Пленочно-резистивные датчики. Этот вид контроллеров обычно устанавливается на заводе при производстве автомобилей. Средний срок службы пленочно-резистивных датчиков составляет около 55 тысяч километров. Однако на практике они часто выходят из строя раньше.
2. Бесконтактные датчики. Эти устройства работают на основе магнитно-резистивного эффекта, применяя эффект Холла. Хотя стоимость бесконтактных датчиков выше, их срок службы значительно больше. Они отличаются высокой надежностью и редко подвержены поломкам.

Андрей Серомолотов продемонстрировал, как бесконтактный датчик работает в системе двигателя автомобиля.

Бесконтактный ДПДЗ Установлен !

Симптомы неисправности датчика

Основные признаки, указывающие на возможные неисправности контроллера ДПДЗ:

1. При работе двигателя на холостом ходу наблюдаются проблемы. Обороты могут колебаться, резко увеличиваясь или снижаясь, даже если водитель не нажимает на акселератор.
2. Двигатель может остановиться в момент переключения передач. Это может произойти как при движении на нейтральной передаче, так и во время остановки, например, на светофоре или в пробке.
3. Существенно увеличивается расход топлива. Иногда автовладелец не замечает этого роста, и определить перерасход можно только с помощью замеров.
4. Наблюдается нестабильность оборотов на холостом ходу, независимо от режима работы двигателя.
5. Мощность двигателя значительно снижается. Это снижение особенно заметно при движении в гору на высокой передаче. Переключение на более низкую передачу может помочь избежать потери «тяги».
6. При разгонке или движении на низкой скорости могут ощущаться рывки при нажатии на педаль акселератора.
7. Двигатель глохнет, как только водитель отпускает акселератор.
8. Из впускного коллектора начинают доноситься хлопающие звуки, которые могут возникать периодически, особенно при нажатии на газ.
9. На панели приборов загорается индикатор Check Engine, который может светиться постоянно или мигать время от времени.

Иван Васильевич подробно рассказал о симптомах неисправностей контроллера ДПДЗ на практике.

Ваз замена ДПДЗ. Симптомы неисправности, замена.

Причины возникновения неисправностей

Причины, по которым может понадобиться ремонт или замена датчика положения дроссельной заслонки (ДПДЗ):

1. Окисление контактных элементов. Хотя это не совсем поломка, данная проблема относится к неисправностям, которые можно устранить. При длительной эксплуатации контакты датчика могут подвергаться окислению. Это происходит из-за работы ДПДЗ в условиях перепадов температур и воздействия влаги. Для решения этой проблемы необходимо снять контроллер и очистить контактные элементы с помощью ватки, смоченной средством WD-40.

2. Износ напыления на начальном участке движения ползунка. Если резистивный слой стирается, это приводит к неправильной работе контроллера. При движении ползунка напряжение, поступающее на управляющий модуль, должно увеличиваться. Однако при износе этого не происходит, так как сопротивление отсутствует. Это может вызвать сбои в работе, иногда приводя к неисправностям управляющего модуля.

3. Повреждение наконечников устройства. Если это случается, на подложке могут образоваться заусенцы, что в конечном итоге приведет к поломке других элементов. В некоторых случаях контакты могут продолжать работать, но это будет недолговечно, так как износ подложки будет увеличиваться. При таких проблемах ползунок и резистивный слой перестанут контактировать, что вызовет неработоспособность мотора автомобиля.

4. Поломка ползунка. Этот компонент устройства со временем изнашивается. В результате он может выйти из необходимой траектории, что приведет к сбоям в работе.

Одной из причин неисправности контроллера положения дроссельной заслонки можно увидеть в видео на канале «Все Сам».

Причины неисправности дпдз

Как проверить датчик положения дроссельной заслонки?

Для проверки датчика положения дроссельной заслонки вам может понадобиться помощь специалиста-электрика. Если вы решите выполнить эту процедуру самостоятельно, вам потребуется мультиметр для проведения тестирования.

Инструкция по проведению проверки с помощью мультиметра

Процесс диагностики осуществляется следующим образом:

1. Для удобства доступа к устройству необходимо снять воздуходувы с магистрали, подключенной к дросселю. Эти трубки идут от воздушного фильтра. В зависимости от конструкции автомобиля может потребоваться также демонтаж вентиляционных трубопроводов, соединяющихся с крышкой головки блока цилиндров.
2. Далее следует отсоединить разъем с проводами от контроллера. Для этого нужно нажать на фиксатор, удерживающий колодку.
3. Затем мультиметр переводится в режим измерения напряжения. Минусовой щуп тестера подключается к массе двигателя или кузова для обеспечения заземления, а положительный контакт соединяется с выходом, который на датчике обозначен как 1 или символ А.
4. После этого запускается двигатель, и на работающем агрегате измеряются рабочие параметры. Напряжение, при котором функционирует контроллер, должно находиться в пределах от 4,8 до 5,2 вольт. Если значение отсутствует или слишком низкое, это указывает на обрыв в электрической цепи. В таком случае необходимо проверить контактные элементы или работу электронного блока управления. Если проблема связана с управляющим модулем, может потребоваться его перепрошивка, а в критических случаях — замена процессора.
5. Затем зажигание выключается, и тестер переводится в режим омметра.
6. Клеммы устройства подключаются к двум неиспользуемым выводам штекера. При закрытой заслонке измеряется сопротивление. Если контроллер исправен, полученные значения должны находиться в диапазоне от 0,9 до 1,2 кОм.
7. После этого заслонка открывается, и проверка повторяется. Сопротивление должно увеличиться до 2,7 кОм.

Процедура диагностики контроллера с использованием тестера была представлена пользователем Alex ZW.

Существует еще один метод проверки, который актуален для автомобилей ВАЗ и немного отличается от описанного выше:

1. Заслонка дроссельного узла закрывается, и зажигание включается.
2. С помощью вольтметра проверяется напряжение на выходе устройства. Полученное значение не должно превышать 0,7 вольт. Для определения выхода нужно обратить внимание на колодку с проводами, подключенными к прибору. Два кабеля предназначены для заземления и питания, а третий контакт является выходным.
3. Затем заслонка открывается, и напряжение на выходе измеряется снова. Это значение должно составлять не менее 4 вольт.
4. Следующий этап включает диагностику изменения рабочего параметра на выходе при закрытии и открытии заслонки. При изменении положения этого элемента напряжение должно изменяться плавно, без резких скачков.

https://youtube.com/watch?v=Yo4iu55VJLE

Как заменить датчик положения дроссельной заслонки?

Замена контроллера осуществляется следующим образом:

1. Сначала необходимо отключить зажигание в автомобиле. Нет необходимости отключать аккумулятор, так как устройство уже не под напряжением.
2. Далее открывается капот, после чего разъем контроллера отсоединяется, а крепежные болты, удерживающие его, выкручиваются. Обычно таких винтов два, однако их количество может варьироваться в зависимости от модели устройства и автомобиля.
3. Удаляется неисправный датчик положения дроссельной заслонки (ДПДЗ). Контакты, к которым он был подключен, очищаются с помощью щетки.
4. Устанавливается новый контроллер. При установке важно аккуратно соединить торцевую часть оси заслонки с местом, предназначенным для монтажа устройства.
5. Затем контроллер следует прокрутить, чтобы правильно совместить отверстия и зафиксировать болты, которые его удерживают. После того как винты будут закручены, на датчик устанавливается колодка с проводами.

Как отрегулировать датчик положения дроссельной заслонки?

После установки нового датчика положения дроссельной заслонки необходимо провести его настройку, что обеспечит корректное функционирование ДПДЗ.

Процесс регулировки нового контроллера включает следующие шаги:

1. Сначала необходимо снять гофрированную трубку, соединяющуюся с впускным коллектором. После отсоединения следует провести визуальный осмотр состояния заслонки. Рекомендуется очистить этот элемент и впускное устройство с помощью тряпки, смоченной в топливе.
2. Далее нужно ослабить упорный болт заслонки. Затем заслонка открывается полностью и резко отпускается, при этом должен быть слышен характерный щелчок при ударе о упор.
3. После этого производится настройка натяжения упорного болта, при этом следует щелкать заслонкой. Как только заслонка перестанет заедать и начнет двигаться свободно, винт фиксируется с помощью гайки.
4. Затем ослабляются болты, удерживающие контроллер. Один щуп тестера подключается к контакту холостых оборотов, а второй — между упорным болтом и заслонкой. Корпус контроллера поворачивается до тех пор, пока напряжение не начнет изменяться при открытии заслонки.
5. После этого болты можно затянуть.

Дмитрий Мазницын подробно описал процесс регулировки контроллера положения дроссельной заслонки на примере автомобиля Фольксваген Пассат.

Регулировка ДПДЗ. как отрегулировать датчик ДПДЗ VW passat

Что делать, если после регулировки датчика возникли проблемы с холостыми оборотами?

Если настройка датчика положения дроссельной заслонки вызвала колебания холостых оборотов, необходимо провести процедуру, позволяющую электронному блоку ознакомиться с параметрами нового ДПДЗ.

Эта задача выполняется следующим образом:

1. Сначала отключите клеммы от аккумулятора. Ослабьте зажимы с помощью гаечного ключа и подождите примерно 20 минут.
2. После этого подключите клеммы обратно. Перед переходом к следующему шагу убедитесь, что заслонка устройства полностью закрыта.
3. Вставьте ключ в замок зажигания и активируйте его на около 15 секунд. Двигатель не должен запускаться. Затем отключите зажигание.
4. Подождите еще около 20 секунд. За это время микропроцессорный модуль сможет сохранить в своей памяти данные о новом ДПДЗ.

Видео «Процедура регулировки ДПДЗ»

Канал Resta опубликовал исчерпывающее руководство, посвященное процессу настройки контроллера после его замены.

Регулировка датчика положения дроссельной заслонки

Советы по выбору нового датчика положения дроссельной заслонки

При выборе нового датчика положения дроссельной заслонки (ДПДЗ) важно учитывать несколько ключевых факторов, чтобы обеспечить его правильную работу и совместимость с вашим автомобилем. Ниже приведены советы, которые помогут вам сделать правильный выбор.

1. Совместимость с автомобилем

Первым шагом в выборе нового датчика является проверка его совместимости с вашим автомобилем. Убедитесь, что вы знаете марку, модель и год выпуска вашего транспортного средства. Также стоит обратить внимание на номер детали, указанный в руководстве пользователя или на старом датчике, чтобы избежать ошибок при покупке.

2. Оригинальные или аналоговые детали

Вы можете выбрать между оригинальными запчастями от производителя и аналоговыми деталями от сторонних производителей. Оригинальные детали, как правило, обеспечивают лучшую совместимость и надежность, но могут стоить дороже. Аналоговые детали могут быть более доступными по цене, но важно выбирать проверенные бренды с хорошей репутацией.

3. Качество и надежность

При выборе датчика положения дроссельной заслонки стоит обратить внимание на качество материалов и сборки. Изучите отзывы других пользователей и рейтинги производителей. Датчики, изготовленные из высококачественных материалов, обычно служат дольше и обеспечивают более точные показания.

4. Гарантия и возврат

Перед покупкой уточните условия гарантии на датчик. Надежные производители предлагают гарантию на свои изделия, что может служить дополнительным подтверждением их качества. Также важно ознакомиться с условиями возврата, чтобы в случае необходимости вы могли вернуть или обменять деталь.

5. Цена

Цена датчика положения дроссельной заслонки может варьироваться в зависимости от производителя и качества. Сравните цены в разных магазинах и интернет-магазинах, но не забывайте, что слишком низкая цена может свидетельствовать о низком качестве. Лучше всего выбирать запчасти в среднем ценовом сегменте от известных производителей.

6. Установка и настройка

Обратите внимание на то, как будет производиться установка нового датчика. Некоторые модели могут требовать специального оборудования или программного обеспечения для настройки. Если вы не уверены в своих силах, лучше обратиться к профессионалам, чтобы избежать возможных проблем с работой двигателя.

Следуя этим советам, вы сможете выбрать качественный и надежный датчик положения дроссельной заслонки, который обеспечит стабильную работу вашего автомобиля и повысит его производительность.

Частые ошибки при проверке и регулировке датчика

При проверке и регулировке датчика положения дроссельной заслонки (ДПДЗ) важно учитывать несколько распространенных ошибок, которые могут привести к неправильной диагностике и настройке. Эти ошибки могут повлиять на работу двигателя, его производительность и экономичность. Рассмотрим наиболее частые из них.

1. Неправильное подключение мультиметра. При измерении напряжения на выходе датчика необходимо убедиться, что мультиметр правильно подключен. Часто допускается ошибка в полярности подключения, что может привести к неверным показаниям. Убедитесь, что щупы мультиметра правильно установлены на соответствующие контакты датчика.

2. Игнорирование состояния проводки. Перед проверкой датчика важно осмотреть проводку на наличие повреждений, коррозии или плохих соединений. Плохие контакты могут привести к неправильным показаниям и сбоям в работе системы. Рекомендуется проверить все соединения и при необходимости очистить или заменить поврежденные участки.

3. Неправильная установка датчика. При установке нового датчика необходимо следить за тем, чтобы он был правильно установлен и зафиксирован. Неправильная установка может привести к неправильному считыванию положения дроссельной заслонки, что, в свою очередь, повлияет на работу двигателя. Убедитесь, что датчик установлен в соответствии с рекомендациями производителя.

4. Пропуск калибровки. После замены или регулировки датчика положения дроссельной заслонки необходимо выполнить его калибровку. Пропуск этого этапа может привести к неправильной работе системы управления двигателем. Калибровка позволяет адаптировать новый датчик к существующей системе и гарантирует его корректную работу.

5. Неправильная диагностика неисправностей. Часто механики могут ошибочно считать, что датчик неисправен, не проверив другие возможные причины проблем с двигателем. Например, неисправности в системе впрыска или зажигания могут проявляться схожими симптомами. Рекомендуется проводить полную диагностику системы перед заменой датчика.

6. Игнорирование рекомендаций производителя. Каждый производитель автомобилей предоставляет свои рекомендации по проверке и регулировке датчика положения дроссельной заслонки. Игнорирование этих рекомендаций может привести к ошибкам в настройке и, как следствие, к ухудшению работы двигателя. Всегда следуйте инструкциям, указанным в сервисной документации.

Избегая этих распространенных ошибок, вы сможете более точно проверить и отрегулировать датчик положения дроссельной заслонки, что обеспечит надежную работу вашего автомобиля и его оптимальную производительность.

Рекомендации по обслуживанию и профилактике датчика положения дроссельной заслонки

Датчик положения дроссельной заслонки (ДПДЗ) является важным элементом системы управления двигателем, отвечающим за передачу информации о положении дроссельной заслонки в блок управления двигателем (ЭБУ). Правильная работа этого датчика критически важна для обеспечения оптимальной производительности двигателя, его экономичности и снижения выбросов. Регулярное обслуживание и профилактика ДПДЗ помогут избежать проблем, связанных с его неисправностью.

1. Регулярная проверка состояния датчика

Периодически проверяйте состояние датчика положения дроссельной заслонки. Обратите внимание на наличие механических повреждений, коррозии или загрязнений. Если датчик имеет видимые повреждения, его следует заменить. Также стоит проверить соединения проводов на наличие коррозии и надежность контактов.

2. Чистка датчика

Загрязнение датчика может привести к неправильной работе. Для чистки используйте специальные средства для очистки электроники или изопропиловый спирт. Нанесите средство на чистую безворсовую ткань и аккуратно протрите поверхность датчика. Избегайте попадания жидкости внутрь датчика.

3. Проверка электрических параметров

Для проверки электрических параметров датчика используйте мультиметр. Измерьте сопротивление между выводами датчика в различных положениях дроссельной заслонки. Сравните полученные значения с техническими характеристиками, указанными в руководстве по эксплуатации вашего автомобиля. Если значения не соответствуют норме, это может указывать на неисправность датчика.

4. Калибровка датчика

После замены или чистки датчика может потребоваться его калибровка. Для этого необходимо подключить диагностический сканер к автомобилю и выполнить процедуру калибровки в соответствии с инструкциями производителя. Это позволит ЭБУ правильно интерпретировать данные от датчика и обеспечит корректную работу двигателя.

5. Замена датчика

Если после всех проверок и чистки датчик продолжает работать некорректно, его необходимо заменить. При замене убедитесь, что новый датчик соответствует спецификациям вашего автомобиля. Установите его в обратном порядке, следуя инструкциям производителя, и не забудьте проверить работоспособность после установки.

6. Профилактика

Для предотвращения проблем с датчиком положения дроссельной заслонки рекомендуется регулярно проводить техническое обслуживание двигателя, включая замену воздушного фильтра и очистку системы впуска. Это поможет снизить уровень загрязнений, которые могут негативно сказаться на работе датчика. Также следите за состоянием проводки и разъемов, чтобы избежать проблем с электрическим контактом.

Соблюдение этих рекомендаций поможет обеспечить надежную работу датчика положения дроссельной заслонки и продлить срок службы вашего автомобиля.
