Датчик холостого хода — ключевой элемент системы управления двигателем, отвечающий за стабильную работу автомобиля на малых оборотах. Его неисправность может вызвать нестабильный холостой ход, повышенный расход топлива и затруднения при запуске двигателя. В этой статье рассмотрим, где находится датчик холостого хода, признаки его поломки, а также пошагово объясним, как проверить, очистить и заменить этот компонент. Знание этих аспектов поможет поддерживать автомобиль в исправном состоянии и избежать дорогостоящего ремонта.

Где находится и как работает датчик холостого хода?

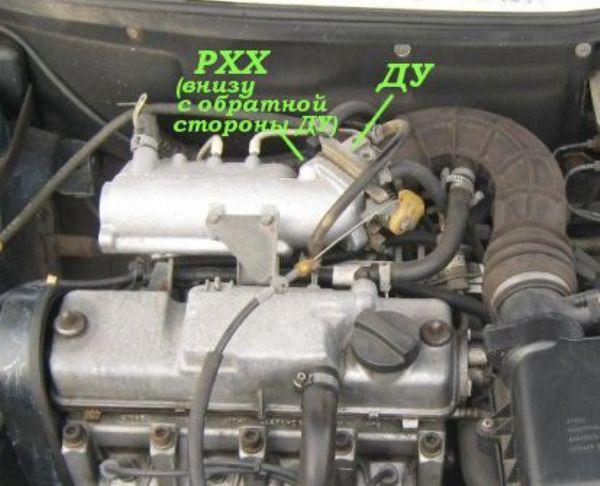

Регулятор холостых оборотов устанавливается на двигателе, в частности, на корпусе дроссельного узла. Независимо от модели автомобиля, это устройство можно обнаружить рядом с контроллером положения дроссельной заслонки. Регулятор крепится к узлу с помощью одного или нескольких болтов, а в некоторых автомобилях он может быть зафиксирован с использованием лака.

Работа регулятора холостого хода (РХХ) основывается на отсчете шагов и возвращении клапана в исходное положение. При включении зажигания шток датчика полностью выдвигается и упирается в специальное калибровочное отверстие, расположенное на дроссельной магистрали. Затем устройство начинает отсчет шагов, и клапан возвращается в свое первоначальное состояние, которое зависит от прошивки блока управления.

Когда двигатель полностью прогрет, на автомобилях ВАЗ контроллер в процессе регулировки находится на уровне примерно 30-50 шагов. Если этот параметр изменяется, это приводит к колебаниям объема воздушного потока, проходящего через калибровочное отверстие. При вытягивании штока количество поступательных движений увеличивается, а при его втягивании — уменьшается. На автомобилях ВАЗ ход этого элемента составляет около 250 шагов. В силовой агрегат подается необходимый объем воздуха для оптимальной работы двигателя, что позволяет регулировать обороты.

Пользователь Дмитрий Шарк подробно объяснил принцип работы контроллера холостого хода в автомобиле.

Воздух, поступающий в двигатель внутреннего сгорания (ДВС), анализируется с помощью датчика массового расхода. На основе полученных данных микропроцессорный модуль подает необходимое количество топлива в двигатель через топливные форсунки. В соответствии с показаниями контроллера положения коленвала управляющий модуль отслеживает число оборотов ДВС и регулирует холостой ход, что обеспечивает подачу нужного объема воздушного потока в двигатель.

Если мотор автомобиля еще не прогрет, увеличение оборотов происходит благодаря работе контроллера холостого хода. По мере прогрева двигателя количество оборотов возрастает. Такой принцип работы позволяет автовладельцу начинать движение без предварительного прогрева ДВС.

Пользователь Alex ZW подробно рассказал о конструкции и принципе действия контроллера холостых оборотов двигателя автомобиля.

https://youtube.com/watch?v=B3sKh9GvJZo

https://youtube.com/watch?v=Ai7I4v7_dwM

Причины неисправностей

Причины неисправностей датчика холостого хода:

1. Внутри контроллера может произойти обрыв проводки. Это может быть вызвано износом проводников, образованием окислов на контактах разъемов, а также коротким замыканием. Замыкание может возникнуть из-за повреждения изоляционного слоя.
2. Износ направляющей иглы может привести к ее стиранию, что связано с длительным использованием устройства.
3. Загрязнение механических частей механизма может помешать нормальному движению штока. Во время работы двигателя через воздушный фильтр проходят частицы пыли, которые смешиваются с парами моторного масла и отработанными газами из вентиляционной системы. Это приводит к загрязнению элементов дроссельного узла. Образование нагара может забивать байпасный канал и попадать внутрь контроллера холостых оборотов. В результате шток датчика начинает двигаться с затруднениями, что вызывает нестабильную работу двигателя.
4. Еще одной причиной может быть засорение приводного устройства червячно-анкерного механизма. Эта передача предназначена для преобразования вращательного движения ротора электродвигателя в поступательное движение конусного штока. Если резьба механизма изнашивается, элемент не сможет функционировать должным образом.
5. Неисправность электрического моторчика также может стать причиной проблем. Хотя этот двигатель считается надежным, сбои в электроцепи питания могут привести к перегоранию обмотки. Для выявления неисправности потребуется провести полную диагностику РХХ.
6. Повреждение уплотнительного элемента может вызвать подсос воздуха через датчик массового расхода.

Не стоит игнорировать проблемы, связанные с работой РХХ. Если не устранить неисправность датчика холостого хода вовремя, это может привести к сокращению срока службы двигателя автомобиля в целом.

Интересные факты

Вот несколько интересных фактов о проверке и чистке датчика холостого хода (ДХХ) своими руками:

1. Принцип работы ДХХ: Датчик холостого хода управляет подачей воздуха в двигатель, когда автомобиль находится в режиме холостого хода. Он регулирует количество воздуха, поступающего в двигатель, что влияет на стабильность работы мотора. Если ДХХ загрязнен, это может привести к нестабильным оборотам двигателя и увеличенному расходу топлива.

2. Чистка с использованием простых средств: Для чистки датчика холостого хода можно использовать обычные средства, такие как изопропиловый спирт или специальный очиститель для карбюраторов. Важно не использовать абразивные материалы, чтобы не повредить чувствительные элементы датчика.

3. Проверка на работоспособность: После чистки ДХХ можно проверить его работоспособность с помощью мультиметра. Измеряя сопротивление и напряжение на выводах датчика, можно определить, работает ли он корректно. Это позволяет избежать ненужной замены детали и сэкономить деньги на ремонте.

Признаки поломки

Симптомы, указывающие на неисправность контроллера:

1. Двигатель автомобиля запускается с хорошим настроением, но через несколько минут работы глохнет. Эта проблема наблюдается регулярно.
2. На холостом ходу работа двигателя становится нестабильной. Обороты могут резко возрастать и так же быстро снижаться, что хорошо слышно из-за значительных колебаний. Это может вызвать вибрацию в работе двигателя, что негативно сказывается на его общей производительности.
3. При включении системы кондиционирования, отопления или других электрических устройств количество оборотов резко уменьшается. Аналогичная ситуация наблюдается и при включении фар. Этот симптом может указывать на проблемы с генератором.
4. Двигатель может неожиданно заглохнуть, когда водитель переключает передачи. Остановка двигателя также возможна, когда автомобиль стоит на светофоре или движется «накатом».
5. При холодном запуске двигателя количество оборотов будет минимальным. В некоторых случаях стрелка тахометра может оставаться на нулевой отметке. При нажатии на педаль газа двигатель не реагирует, и его мощность не увеличивается.
6. Двигатель начинает троить, когда автомобиль находится на холостых оборотах.

Канал Sdelaj Sam! Pljus interesnoe! подробно освещает признаки неисправностей в работе РХХ автомобиля.

https://youtube.com/watch?v=teOVBsYP9c8

Как проверить датчик холостого хода?

Существует несколько способов проверки датчика холостого хода:

• при помощи компьютера;
• с использованием мультиметра;
• народный метод.

Компьютерная диагностика

Хотя РХХ часто называют датчиком, на самом деле этот регулятор не взаимодействует с управляющим модулем двигателя и классифицируется как исполнительный механизм. В процессе работы микропроцессорный блок подает напряжение на шаговый электромотор, чтобы установить нужное положение штока. Однако, объективно говоря, датчик управления не способен определить фактический вылет этого элемента, поэтому реальные значения не фиксируются.

Из-за этого, если датчик холостого хода выходит из строя, на контрольной панели не загорается индикатор «Check Engine».

Система самодиагностики может лишь зафиксировать неисправности, связанные с электрической цепью, к которой подключено устройство. Для проведения проверки необходимо подключиться к диагностическому разъему автомобиля с помощью специального адаптера. На компьютере запускается программное обеспечение, которое после старта сканирует все системы автомобиля.

В зависимости от марки автомобиля, коды неисправностей РХХ могут различаться, но обычно они выглядят следующим образом:

• Р0505 — ошибка, указывающая на проблемы в работе электрической цепи, к которой подключен контроллер;
• Р0506 — регулятор холостого хода заблокирован, двигатель работает на низких оборотах;
• Р1509 — микропроцессорный модуль зафиксировал перегрузку в проводнике управления контроллером;
• Р1513 — произошло замыкание на землю в проводке, к которой подключен регулятор;
• Р1514 — микропроцессорный модуль сообщает о коротком замыкании в электрической цепи или обрыве на +12 вольт.

Канал VD Test поделился информацией о том, как провести компьютерную диагностику автомобиля для выявления неисправностей с помощью планшета.

Компьютерная диагностика автомобиля планшетом на Windows 10

Проверка РХХ мультиметром

Для проведения диагностики вам понадобится тестер — мультиметр. Если его нет, можно использовать амперметр или омметр:

1. Перед началом проверки запустите двигатель автомобиля, чтобы он немного прогрелся — достаточно 60 градусов. Отключите все электрические устройства и приборы. Убедитесь в исправности контроллера положения дроссельной заслонки и лямбда-зонда. Проверка не должна проводиться при наличии утечек в вакуумной системе или системе выпуска. Также проверьте правильность подключения тахометра.
2. Запустите двигатель. Если контроллер холостых оборотов исправен, он будет работать непрерывно, при этом регулятор может издавать гудение и слегка вибрировать. После запуска отключите электрическую колодку от датчика. Обороты должны увеличиться до 2000 в минуту.
3. Если этот параметр не изменился, используйте тестер для проверки уровня сопротивления между контактами диагностируемого устройства. Рабочее значение должно составлять 9-10 Ом. Убедитесь, что при подаче напряжения от аккумулятора устройство находится в закрытом состоянии, а при отключении регулятор открывается. Если диагностика показала, что у датчика нет необходимого сопротивления или он работает неправильно, то РХХ неисправен и нуждается в замене.
4. Далее проведите диагностику тока управления. Отсоедините колодку с проводами от регулятора, затем соедините один контакт штекера с контактным элементом РХХ с помощью перемычки. Можно использовать скрепку или кусок провода. К другому контакту подключите мультиметр, установленный в режим амперметра с диапазоном от 0 до 1000 мА.
5. При работе двигателя на холостых оборотах диагностируемое значение тока должно составлять от 400 до 500 мА. Если параметры отличаются, РХХ необходимо заменить. Учтите, что диагностическое оборудование может показывать значение тока выше 500 мА, что обычно происходит при несоблюдении условий, описанных в первом пункте.
6. Если диагностика показала отсутствие тока управления, то микропроцессорный модуль автомобиля требует ремонта или замены.
7. Если ваш автомобиль оснащен трехпроводным регулятором холостых оборотов, диагностика выполняется аналогично, но с учетом некоторых нюансов. Измерение сопротивления должно проводиться между двумя крайними контактами, и его значение составит 40 Ом. Затем проверьте сопротивление между крайним и средним контактами; рабочее значение при исправном датчике должно составлять 20 Ом.
8. Процедура диагностики тока управления в трехпроводных устройствах осуществляется путем измерения напряжения на центральном контактном элементе. Это значение должно соответствовать напряжению на аккумуляторе. Рабочее напряжение между центральным и крайним контактами должно составлять 10 вольт.

Пользователь Игорь Белов поделился своим опытом диагностики регулятора холостых оборотов с использованием мультиметра, а также другими методами проверки.

Диагностика с применением тестера является наиболее точным способом проверки.

https://youtube.com/watch?v=zQf1vBy3MeE

Народный метод

Для успешного выполнения данной процедуры потребуется помощь другого человека:

1. Сначала необходимо снять датчик. Обычно для этого достаточно открутить крепежные болты.
2. Затем следует подключить разъем с четырьмя контактами.
3. К концу иглы датчика прикладывается палец, при этом не нужно прикладывать значительных усилий.
4. Помощник занимает место за рулем и включает зажигание. В момент активации контроллер должен выдвинуть иглу. Если это произошло, значит, регулятор работает исправно. В противном случае стоит искать неисправности в работе контроллера положения дроссельной заслонки.

Как почистить датчик холостого хода?

Чистка регулятора холостых оборотов (РХХ) осуществляется после подготовки следующих инструментов и материалов:

• отвертка с крестовым наконечником;
• очиститель карбюраторов, можно использовать также спирт, растворитель или жидкость WD-40;
• набор гаечных ключей;
• ключи Тоrх;
• безворсовая ветошь, предпочтительно светлого цвета.

Пользователь Александр Филимонов поделился рекомендациями по очистке регулятора холостых оборотов.

Процесс чистки включает следующие шаги:

1. Убедитесь, что двигатель автомобиля выключен и остыл.
2. Снимите воздуховод, который соединяет фильтр с крышкой дроссельного узла. Для этого открутите два хомута и аккуратно демонтируйте воздуховод, что упростит процесс очистки. Отсоедините магистраль вентиляции картерного устройства и снимите заслонку дросселя. Крышка обычно фиксируется хомутом, но доступ к ней может быть затруднён. Возможно, вам понадобятся несколько отверток для её снятия.
3. Нанесите очиститель на закрытую заслонку дросселя. Делайте это осторожно, чтобы не забрызгать соседние детали. Рекомендуется распылять средство короткими нажатиями. После этого протрите заслонку безворсовой ветошью, затем снова очистите её, распыляя средство на стенки камеры, и уберите остатки ткани.
4. Очистка узла выполняется аналогично, но с открытой заслонкой. Повторяйте действия до тех пор, пока устройство не начнёт вращаться плавно и без заеданий, а заслонка не будет закрываться плотно.
5. Далее отсоедините колодку проводов от контроллера холостых оборотов. С помощью гаечного ключа нужного размера открутите болты, крепящие регулятор. Аккуратно снимите устройство, не потеряв уплотнительный элемент, находящийся на креплении. Если заслонка открыта, закройте отверстие воздушного канала тряпкой. Очистите все компоненты, включая место установки регулятора.
6. С помощью очистителя тщательно обработайте контроллер. Будьте осторожны, чтобы не сместить шток во время работы. В завершение протрите крышку заслонки дросселя и установите все снятые элементы на место. Если шток был смещён, отрегулируйте его положение, чтобы вернуть в исходное состояние.

как чистить датчик регулятор холостого хода

Замена датчика холостого хода

Процесс замены контроллера холостых оборотов выполняется следующим образом:

1. Все манипуляции проводятся при выключенном двигателе.
2. Необходимо найти место для установки нового контроллера. Сначала открутите два монтажных винта от установленного датчика. Затем аккуратно снимите неисправное устройство.
3. Установка нового регулятора выполняется в обратной последовательности. Важно надежно зафиксировать контроллер на своем месте и тщательно затянуть винты. Не допускайте слабой фиксации датчика, так как вибрации во время движения могут привести к его повреждению.
4. При установке следует обратить внимание на то, что расстояние между установочным фланцем и контроллером не должно превышать 2,3 см.
5. Подключите контактную колодку.
6. После завершения подключения активируйте зажигание на 10 секунд, при этом двигатель не запускается. В этот момент микропроцессорный модуль проводит калибровку нового устройства. По истечении десяти секунд можно запускать двигатель и проверять работу регулятора.

Пользователь ОВСЮК подготовил подробное руководство по замене контроллера холостых оборотов в автомобиле.

https://youtube.com/watch?v=n_LxWHJEeo0

Советы по профилактике

Рекомендации для продления срока службы РХХ:

1. Не допускайте попадания жидкости в дроссельный узел. Это может привести к накоплению влаги и загрязнений внутри устройства.
2. Обратите внимание на состояние воздушных фильтров. Поскольку РХХ отвечает за регулирование потока воздуха, это критически важно для работы датчика.
3. Если ваш автомобиль редко используется в зимний период, постарайтесь обеспечить ему укрытие в гараже. В таком случае рекомендуется периодически запускать и прогревать двигатель, а также выполнять перегазовку. Это поможет контроллеру холостого хода оставаться в рабочем состоянии и предотвратит его замерзание. После длительной стоянки при низких температурах датчик может заклинить.

Видео «Наглядное руководство по замене контроллера»

Пользователь Иван Васильевич подробно описал процесс замены регулятора холостого хода, используя в качестве примера автомобиль ВАЗ.

Регулятор холостого хода ВАЗ 2115. Симптомы неисправности, замена.

Необходимые инструменты и материалы для работы

Для успешной проверки и чистки датчика холостого хода (ДХХ) вам понадобятся определенные инструменты и материалы. Подготовка рабочего места и наличие всех необходимых предметов значительно упростят процесс и сделают его более эффективным.

• Набор ключей и отверток: Вам понадобятся как плоские, так и крестовые отвертки, а также набор ключей для демонтажа датчика. Убедитесь, что у вас есть ключи подходящего размера для вашего автомобиля.
• Мультиметр: Этот инструмент поможет вам проверить работоспособность датчика. С его помощью можно измерить сопротивление и напряжение, что позволит определить, исправен ли ДХХ.
• Очиститель карбюраторов или специальный очиститель для ДХХ: Для чистки датчика вам понадобится качественный очиститель, который не повредит его детали. Очиститель карбюраторов хорошо подходит для удаления загрязнений и отложений.
• Тряпки и бумажные полотенца: Они понадобятся для удаления грязи и остатков очистителя после работы. Используйте чистые тряпки, чтобы избежать попадания ворса на датчик.
• Перчатки: Рекомендуется использовать одноразовые перчатки, чтобы защитить руки от химических веществ и загрязнений. Это также поможет избежать попадания жира и грязи на чистые детали.
• Защитные очки: При работе с химическими очистителями важно защитить глаза от возможных брызг. Очки помогут избежать неприятных последствий.
• Схема подключения датчика: Если у вас есть доступ к сервисной документации или схеме подключения вашего автомобиля, это значительно упростит процесс проверки и установки датчика на место после чистки.
• Фонарик: В некоторых случаях может потребоваться дополнительное освещение, особенно если вы работаете в ограниченном пространстве под капотом автомобиля.

Подготовив все необходимые инструменты и материалы, вы сможете приступить к проверке и чистке датчика холостого хода. Убедитесь, что у вас есть все под рукой, чтобы избежать ненужных перерывов в процессе работы.

Безопасность при работе с датчиком холостого хода

Работа с датчиком холостого хода требует соблюдения определенных мер безопасности, чтобы избежать повреждений как автомобиля, так и самого специалиста. Перед началом любых манипуляций с датчиком, необходимо отключить аккумулятор автомобиля. Это предотвратит случайное короткое замыкание и защитит электронику автомобиля от повреждений.

Также важно работать в хорошо проветриваемом помещении или на открытом воздухе, особенно если вы используете химические средства для чистки. Некоторые из них могут выделять токсичные пары, которые вредны для здоровья. Рекомендуется использовать защитные перчатки и очки, чтобы избежать контакта с химикатами и защитить глаза от возможных брызг.

Перед тем как приступить к снятию датчика, убедитесь, что двигатель остыл. Работать с горячими компонентами может быть опасно, так как можно получить ожоги. Кроме того, стоит обратить внимание на наличие острых краев и деталей, которые могут повредить кожу.

При работе с проводкой и электрическими соединениями следует использовать инструменты с изолированными ручками. Это минимизирует риск поражения электрическим током. Также рекомендуется иметь под рукой мультиметр для проверки целостности проводов и соединений.

Не забывайте о том, что после завершения работы необходимо правильно утилизировать использованные химикаты и материалы. Следуйте местным нормам и правилам утилизации, чтобы минимизировать негативное воздействие на окружающую среду.

Соблюдение этих простых правил безопасности поможет вам успешно и безопасно выполнить проверку и чистку датчика холостого хода, а также избежать возможных неприятностей в процессе работы.

Частые ошибки при проверке и чистке датчика

При проверке и чистке датчика холостого хода (ДХХ) многие автолюбители допускают ряд распространенных ошибок, которые могут привести к неправильной диагностике и даже повреждению устройства. Рассмотрим наиболее частые из них.

1. Игнорирование предварительной диагностики. Прежде чем приступать к чистке или проверке ДХХ, важно провести полную диагностику системы впуска и двигателя. Часто проблемы с холостым ходом могут быть вызваны не только самим датчиком, но и другими компонентами, такими как дроссельная заслонка, датчик положения дроссельной заслонки или даже система впрыска. Пропуск этого этапа может привести к ненужным затратам времени и средств.

2. Неправильное снятие датчика. При демонтаже ДХХ необходимо соблюдать осторожность. Часто автолюбители не отключают аккумулятор, что может привести к короткому замыканию или повреждению электроники. Также важно помнить о том, что датчик может иметь специальные крепления или уплотнительные кольца, которые нужно аккуратно снять, чтобы не повредить их.

3. Использование агрессивных чистящих средств. Многие владельцы автомобилей используют для чистки ДХХ агрессивные химикаты, которые могут повредить чувствительные элементы датчика. Рекомендуется использовать специальные чистящие средства для электроники или изопропиловый спирт, которые безопасны для пластиковых и металлических частей.

4. Пренебрежение проверкой состояния проводки. Часто проблемы с ДХХ могут быть связаны не только с самим датчиком, но и с состоянием проводки и разъемов. Перед тем как устанавливать чистый датчик обратно, обязательно проверьте, нет ли повреждений на проводах и коррозии на контактах. Это поможет избежать повторных проблем с холостым ходом.

5. Неправильная установка датчика. После чистки и проверки важно правильно установить датчик на место. Неправильная установка может привести к неправильной работе устройства и, как следствие, к нестабильной работе двигателя. Убедитесь, что все крепления надежно затянуты, а разъемы плотно сидят на своих местах.

6. Пропуск калибровки. После установки чистого датчика холостого хода может потребоваться его калибровка. Некоторые автомобили требуют выполнения этой процедуры для корректной работы системы. Не пренебрегайте этим шагом, так как он может существенно повлиять на работу двигателя.

Избегая этих распространенных ошибок, вы сможете более эффективно проверить и очистить датчик холостого хода, что в свою очередь поможет поддерживать ваш автомобиль в хорошем состоянии и избежать ненужных затрат на ремонт.
