Датчик холостого хода на ВАЗ 2110 обеспечивает стабильную работу двигателя на малых оборотах, влияя на его производительность и экономичность. Неисправность этого устройства может вызвать нестабильные обороты, повышенный расход топлива и затрудненный запуск. В статье рассмотрим, как проверить датчик холостого хода, выявить признаки неисправности и самостоятельно произвести замену, что поможет сэкономить время и деньги на ремонте.

Конструкция, предназначение и принцип действия датчика

РХХ (регулятор холостого хода) или ДХХ (датчик холостого хода) представляет собой простой по своей конструкции клапан или исполнительный механизм. Его основная функция заключается в контроле воздушного потока при закрытой дроссельной заслонке. Этот контроль осуществляется в соответствии с командами, поступающими от микропроцессорного блока управления двигателем.

Многие российские автомобилисты ошибочно полагают, что наличие инжекторной системы в автомобиле позволяет избежать прогрева двигателя внутреннего сгорания (ДВС). Однако это не так. Нельзя перегружать двигатель сразу после запуска. При старте ДВС должен работать в течение определенного времени на низких оборотах. Инжектор сам по себе регулирует холостой ход, а датчик обеспечивает стабильные обороты при возникновении нагрузки на двигатель. В моторах с 8 и 16 клапанами используются одинаковые контроллеры холостого хода.

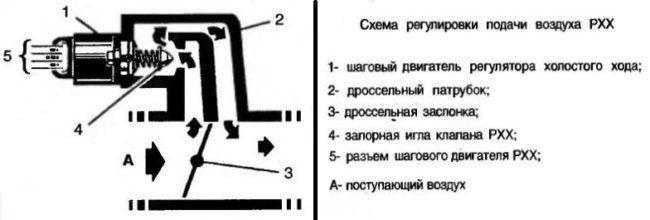

Устройство, представляющее собой компактный электрический агрегат, состоит из следующих компонентов:

• пружинный элемент;
• шаговый электродвигатель;
• шток с иглой на конце.

Работающий датчик позволяет точно регулировать объем топлива, поступающего в камеры сгорания. Объем может варьироваться, речь идет о подаче бензина при работе на холостых оборотах. Регулировка топлива осуществляется за счет вытягивания или втягивания иглы устройства, которая отвечает за перекрытие канала подачи бензина.

Где находится датчик холостого хода в автомобиле?

Регуляторный прибор устанавливается в моторном отсеке автомобиля. Датчик располагается вблизи узла, который отвечает за управление заслонками. С этим узлом устройство соединяется с помощью специальных крепежных винтов.

Интересные факты

Вот несколько интересных фактов о проверке и замене датчика холостого хода на ВАЗ 2110:

1. Простота диагностики: Для проверки датчика холостого хода (ДХХ) на ВАЗ 2110 не обязательно иметь сложное оборудование. Можно использовать мультиметр для измерения сопротивления. При исправном ДХХ сопротивление должно изменяться в зависимости от положения заслонки, что можно проверить, подключив мультиметр к выводам датчика.

2. Влияние на расход топлива: Неисправный датчик холостого хода может привести к увеличению расхода топлива и нестабильной работе двигателя. Это связано с тем, что ЭБУ (электронный блок управления) получает неверные данные о положении дроссельной заслонки и, соответственно, неправильно регулирует подачу топлива.

3. Замена без специальных инструментов: Замена датчика холостого хода на ВАЗ 2110 может быть выполнена самостоятельно без необходимости в специальных инструментах. Обычно достаточно лишь отвертки и ключа на 10. Это делает процесс доступным для большинства автолюбителей, что позволяет сэкономить на услугах СТО.

Как выявить неисправности датчика?

Неисправный ДХХ в системе впрыска можно выявить двумя методами: по характерным симптомам, свидетельствующим о наличии неисправности, или с помощью проверки самого устройства.

Симптомы неисправности датчика

Признаки, указывающие на возможные неисправности контроллера:

1. Обороты двигателя начали колебаться. Это может проявляться как на холостом ходу, так и во время стояния в пробке или на светофоре.
2. Возникли трудности с запуском двигателя. Он плохо заводится как в холодном, так и в горячем состоянии. Даже при нажатии на педаль акселератора процесс запуска затруднен.
3. Невозможно увеличить обороты, нажимая на газ, даже если двигатель уже прогрет.
4. Двигатель может неожиданно заглохнуть, если водитель переключает трансмиссию на нейтраль. Проблемы могут возникать как в пробке, так и во время движения.
5. Снижение оборотов наблюдается при включении электрических потребителей. Это касается таких систем, как отопление, аудиосистема, освещение и кондиционер.

Иван Васильевич поделился информацией о симптомах неисправностей в работе РХХ, а также о методах его диагностики и нюансах замены данного устройства.

Регулятор холостого хода ВАЗ 2115. Симптомы неисправности, замена.

Популярные способы проверки датчика холостого хода

Существует три способа провести диагностику контроллера перед тем, как приступить к его ремонту или замене:

• проверить источник питания устройства;
• осуществить диагностику его механических компонентов;
• выполнить измерение сопротивления.

Проверяем наличие питания на датчике

Для проверки ВАЗ 2110 понадобится тестер. Рекомендуется использовать мультиметр, который позволит измерить как напряжение, так и сопротивление.

Порядок действий

Инструкция по проверке наличия питания на устройстве:

1. Убедитесь, что автомобиль стоит на ручном тормозе, поднимите рычаг в салоне.
2. Найдите регулятор, который находится в моторном отсеке.
3. Отключите разъем с проводами от устройства. При необходимости снимите болты, которые крепят контроллер к корпусу дроссельного узла.
4. Возьмите тестер. Подключите отрицательный вывод аккумулятора к кузову автомобиля для заземления. Подсоедините контакты тестера к выводам А и D на датчике. Если вы используете мультиметр, переключите его в режим вольтметра заранее.
5. Проверьте зажигание и считайте показания тестера.
6. Если на дисплее вольтметра или мультиметра отображается значение около 12 вольт, это указывает на разряд аккумулятора. Для восстановления нормальной работы двигателя необходимо подзарядить батарею. Время зарядки зависит от степени разряда. Если на экране тестера нет данных, следует внимательно проверить электрическую цепь подключения устройства или микропроцессорного модуля двигателя. Если диагностика показывает 12 вольт или больше, необходимо проверить параметр сопротивления.

Подробности о процессе диагностики наличия питания на контроллере предоставил Ринат Измайлов.

Проверка реле и проводки к РХХ

Проверка работы механической части датчика

При проведении проверки целесообразно выполнить диагностику механической части устройства. Определить неисправность можно визуально, без использования тестера.

Алгоритм действий

Руководство по диагностике:

1. Сначала необходимо открутить болты, которые фиксируют контроллер к корпусу силового агрегата.
2. Затем аккуратно извлекается устройство из его посадочного места.
3. Место подключения регулятора к штекеру следует очистить от загрязнений и ржавчины. Для удобства можно демонтировать крепления дроссельного механизма и отодвинуть его в сторону.
4. Далее выполняется визуальная проверка регулятора на наличие механических повреждений и загрязнений. Если обнаружены лопнувшие пружины или трещины на корпусе, это указывает на неисправность датчика. Пружину можно заменить, не меняя всё устройство, однако трещины, как правило, не подлежат ремонту. Также стоит убедиться в чистоте штока и конуса иглы — на них могут быть следы сажи и окалины. Проблему можно решить, очистив устройство.
5. Затем следует провести следующий этап диагностики. Регулятор извлекается и подключается к разъему с проводами. Необходимо нажать на иглу пальцем и наблюдать за её поведением. При отключении зажигания игла должна немного выдвинуться. Если этого не происходит, проблему можно попытаться устранить с помощью очистки устройства.
6. В процессе механической диагностики следует измерить расстояние между корпусом регулятора и коническим клапаном. В идеале оно должно составлять 2,4 см.

Измерение сопротивления цепи

Диагностика сопротивления осуществляется в том случае, если проверка питания подтвердила наличие 12-вольтного напряжения на выводах. Для этой процедуры понадобится тестер.

Порядок действий

Инструкция по проверке:

1. Подключите щупы тестера к выводам контроллера по парам. Сначала соедините контакты A и B, затем C и D.
2. На дисплее тестера должно отобразиться определенное значение. Если устройство функционирует корректно, параметр сопротивления будет в диапазоне 50-80 Ом.
3. Далее проведите диагностику контактов A и C, а также B и D. Результат проверки должен показать сопротивление, стремящееся к бесконечности. Если вы получите иные значения, устройство необходимо заменить. Наличие сопротивления на этих контактах указывает на замыкание обмоток. В этом случае ремонт невозможен, требуется замена устройства.

Игорь Белов предлагает несколько методов диагностики регуляторов холостого хода.

https://youtube.com/watch?v=zQf1vBy3MeE

Как самостоятельно отремонтировать датчик холостого хода?

Ремонт устройства включает в себя снятие регулятора и его тщательную очистку. Для успешного выполнения этой процедуры вам понадобится либо WD-40, либо специальный очиститель для карбюраторов.

Последовательность действий при ремонте датчика

Алгоритм действий при ремонте:

1. Убедитесь, что ВАЗ 2110 стоит на ровной поверхности, чтобы избежать случайного скатывания. Поднимите рычаг стояночного тормоза.
2. Откройте капот автомобиля. Отсоедините минусовой зажим от клеммы аккумулятора, чтобы предотвратить короткое замыкание во время работы.
3. Регулятор находится на корпусе дроссельного узла. Отсоедините пластиковую защелку и отключите разъем с проводами.
4. Используйте средство WD-40 или очиститель карбюратора. Направьте струю жидкости в каналы для их очистки. Также можно воспользоваться ватной палочкой, смоченной в очистителе. Для достижения наилучшего результата дайте средству немного подействовать.
5. С помощью отвертки с крестовым наконечником открутите два болта, которые фиксируют регулятор. Снимите устройство. Будьте осторожны, так как болт рядом с ресивером может упасть при откручивании. Рекомендуется сначала открутить левый болт, а затем правый. Если крепления отсутствуют, что бывает у некоторых моделей ВАЗ 2110, выполните полный демонтаж дроссельного узла.
6. Очистите конусную иглу и пружину регулятора от грязи и сажи. Также не забудьте очистить посадочное отверстие на дроссельном механизме. После очистки просушите устройство и установите его обратно.
7. Перед установкой рекомендуется очистить воздушный канал на дросселе от загрязнений.
8. Установите регулятор на место. Запустите двигатель и проверьте работу устройства. Если проблема не исчезла после очистки, регулятор необходимо заменить.

Пример очистки регуляторного устройства представлен Александром Филимоновым.

как чистить датчик регулятор холостого хода

Как заменить датчик холостого хода на ВАЗ-2110?

Заменить и установить устройство контроля холостого хода на ВАЗ-2110 возможно в условиях гаража, при условии, что в цепи питания датчика отсутствуют неисправности.

Если в системе питания имеются проблемы, то замена устройства не принесет желаемого результата, так как не устранит основную причину неисправности регулятора. Для надежной работы ДХХ необходимо предварительно исправить повреждения в проводке.

Инструменты, приспособления и расходные материалы для замены датчика

Для выполнения данной задачи вам потребуются:

• отвертка с крестовым наконечником;
• новый регулятор;
• новый уплотнитель, если он не включен в комплект с ДХХ.

Выбор датчика

При выборе датчика холостого хода для автомобиля ВАЗ-2110 важно помнить, что устройства сомнительного качества имеют меньший срок службы и чаще выходят из строя по сравнению с оригинальными моделями.

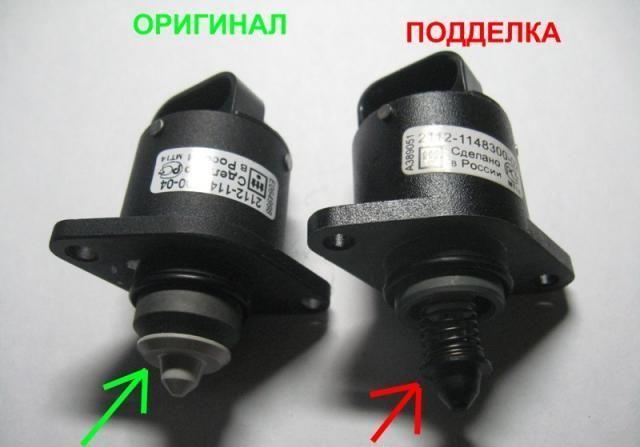

Вот несколько признаков, которые помогут отличить оригинальный регулятор от подделки:

1. Оба типа устройств имеют корпус черного цвета, выполненный из металла. Однако длина поддельных моделей на 1 мм меньше, чем у оригинальных ВАЗовских.
2. На поддельных устройствах можно заметить три белые заклепки на корпусе, но у них отсутствуют шляпки. В отличие от них, оригинальные регуляторы имеют шляпки на заклепках, диаметр которых составляет 3 мм, что позволяет их легко заметить.
3. Подделки оснащены белыми пружинами с частой навивкой, тогда как оригинальные контроллеры имеют черные пружины с более редкой навивкой.
4. Все регуляторы имеют резиновые кольца, но на подделках они тоньше и черного цвета. У оригинальных деталей резинки более толстые и имеют красноватый оттенок.
5. Обратите внимание на наконечник изделия: у подделок он темнее, чем у оригинальных регуляторов.
6. Упаковка контрафактных деталей не содержит отметок от производителя. Визуально упаковки оригинальных и поддельных устройств также заметно различаются.
7. Оба типа устройств имеют желтый стикер на корпусе, но на оригинальных деталях он обрамлен рамкой, в то время как у подделок рамки нет.

Пошаговый порядок проведения замены

Процесс замены осуществляется практически так же, как и очистка устройства, но имеются некоторые особенности:

1. Сначала отключается аккумулятор, чтобы избежать короткого замыкания в электрической системе.
2. Затем от регулятора отсоединяется штекер с электрическим соединением. Если ваш автомобиль оснащен инжекторным двигателем, для отсоединения разъема необходимо нажать на пластиковое крепление.
3. Далее откручиваются болты. Как и при очистке, сначала снимается левое крепление, затем правое. После этого производится демонтаж неисправного регулятора.
4. Также очищается поверхность, на которую будет установлен уплотнительный элемент. Уплотнитель проверяется на наличие повреждений — потертостей, трещин и т.д. В случае обнаружения дефектов, уплотнительная резинка заменяется на новую. Перед установкой уплотнитель обрабатывается моторным маслом и затем монтируется на место дросселя.
5. Устанавливается контроллер, и подключается разъем с проводами для его питания. Провод подсоединяется к аккумулятору.
6. После установки проводится калибровка. Микропроцессорный модуль должен выполнить эту процедуру самостоятельно с помощью электронного реле. Для калибровки нового датчика зажигание включается на несколько минут, а затем отключается. Если после выполненных действий обороты стабилизировались и больше не колеблются, то процесс замены можно считать завершенным.

Пример замены регулятора холостых оборотов на автомобилях Лада десятого семейства с инжекторными двигателями представлен на канале «В гараже у Сандро».

Замена датчиков инжектора РХХ и ДПДЗ на ВАЗ 2110, 2112, 2114, Калине и Гранте, Приоре

Регулировка холостого хода

Существует вероятность, что после замены регулятора холостые обороты могут работать нестабильно. Это может происходить из-за сбоя в настройках холостого хода, что требует дополнительной регулировки.

Перед тем как приступить к регулировке, необходимо убедиться в следующих моментах:

• Аккумулятор полностью заряжен;
• В моторе присутствуют все необходимые смазочные жидкости и хладагент, при необходимости их следует долить;
• Все вакуумные патрубки и магистрали подключены к силовому агрегату;
• Система всасывания воздуха герметична и не имеет утечек;
• В цилиндрах двигателя хорошая компрессия, отсутствуют неисправные элементы;
• Система рециркуляции отработанных газов работает корректно;
• Дроссельная заслонка открывается и закрывается без затруднений;
• Вентилятор охладительной системы двигателя не запущен.

Алгоритм действий

Перед началом работы необходимо отключить все электрические приборы, которые потребляют энергию (печь, оптические устройства, систему обогрева стекол):

1. Колеса автомобиля должны находиться в прямом положении. Запустите двигатель, поднимите рычаг стояночного тормоза. Двигатель следует прогревать до тех пор, пока стрелка термометра не достигнет среднего значения. Во время регулировки холостого хода двигатель должен оставаться на рабочей температуре; если будут перерывы, потребуется дополнительный прогрев. Двигатель должен работать на оборотах не более 1000 в минуту.
2. Если тахометр отсутствует (в карбюраторных двигателях), необходимо подключить соответствующее устройство. Для установки следует использовать инструкцию по эксплуатации датчика. При подключении двигателя его нужно отключить.
3. Двигатель запускается повторно. В моторном отсеке, со стороны смотрового окна карбюратора, необходимо проверить, чтобы уровень топлива находился на среднем уровне. Затем обороты двигателя следует увеличить до 2000-3000 в минуту. В этом режиме он должен работать несколько минут, после чего необходимо дать двигателю поработать на холостых оборотах около минуты.
4. С тахометра считываются обороты холостого хода. Двигатель должен работать примерно на 750 оборотах в минуту, допускается отклонение в 50 об/мин в любую сторону. Если холостые обороты не соответствуют норме, следует отрегулировать винт до достижения нужных показателей. Если регулировка холостого хода не удается, несмотря на исправность всех перечисленных систем, возможно, потребуется ремонт карбюратора.
5. Если автомобиль не оснащен катализатором, процедура регулировки холостых оборотов выполняется аналогично. Для этой задачи используется отвертка, которая вставляется в пазы регулировочного болта.

Фотогалерея

В этом разделе вы найдете фотографии процесса замены устройства ДХХ.

Сколько стоит?

Таблица «Цены на датчики».

Видео «Результат установки некачественного РХХ на ВАЗ-2110»

Вячеслав Кравченко в своем видео продемонстрировал последствия установки дефектного регулятора холостого хода на автомобиль «десятка».

Некачественный РХХ. Ремонт ВАЗ-2110.

Советы по уходу за датчиком холостого хода

Датчик холостого хода (ДХХ) является важным элементом системы управления двигателем автомобиля ВАЗ 2110. Он отвечает за поддержание стабильных оборотов двигателя на холостом ходу и корректную работу системы впрыска. Чтобы обеспечить его надежную работу, необходимо следовать нескольким простым рекомендациям по уходу и обслуживанию.

Регулярная проверка состояния датчика: Рекомендуется периодически проверять датчик холостого хода на наличие загрязнений и механических повреждений. Для этого достаточно визуально осмотреть его, а также проверить соединения проводов. Если на датчике или разъеме имеются следы коррозии или загрязнения, их следует очистить.

Очистка датчика: Если вы заметили, что двигатель работает нестабильно на холостом ходу, возможно, датчик нуждается в очистке. Для этого можно использовать специальный очиститель для электроники. Нанесите очиститель на ватный диск или мягкую тряпку и аккуратно протрите датчик, избегая попадания жидкости внутрь устройства.

Проверка электрических соединений: Убедитесь, что все электрические соединения надежны и не имеют окисления. Для этого можно использовать мультиметр для проверки сопротивления и напряжения на выходе датчика. Если значения не соответствуют норме, возможно, потребуется замена проводки или самого датчика.

Проверка работы датчика: Для более точной диагностики можно провести тестирование датчика холостого хода с помощью диагностического оборудования. Подключите сканер к автомобилю и проверьте параметры работы датчика. Если данные не соответствуют норме, это может указывать на неисправность устройства.

Своевременная замена: Если датчик холостого хода вышел из строя, его необходимо заменить. Рекомендуется использовать оригинальные запчасти или качественные аналоги, чтобы избежать повторных поломок. Не забывайте, что установка нового датчика должна производиться с учетом всех рекомендаций производителя.

Следуя этим простым советам, вы сможете продлить срок службы датчика холостого хода вашего автомобиля ВАЗ 2110 и обеспечить его надежную работу. Регулярное обслуживание и диагностика помогут избежать серьезных проблем с двигателем и улучшить его производительность.

Частые ошибки при замене датчика и как их избежать

При замене датчика холостого хода на ВАЗ 2110 важно быть внимательным и избегать распространенных ошибок, которые могут привести к неправильной работе двигателя или даже его поломке. Рассмотрим основные ошибки и способы их предотвращения.

1. Неправильная диагностика неисправности. Перед тем как заменить датчик, необходимо убедиться, что именно он является источником проблемы. Часто владельцы автомобилей ошибочно предполагают, что датчик холостого хода неисправен, не проведя полноценную диагностику. Рекомендуется использовать сканер для считывания кодов ошибок и проверки работы датчика.

2. Игнорирование состояния проводки. При замене датчика холостого хода стоит обратить внимание на состояние проводки и разъемов. Часто причиной неисправности является не сам датчик, а поврежденные провода или корродированные контакты. Перед установкой нового датчика проверьте, нет ли повреждений в проводах и разъемах, и при необходимости выполните их ремонт.

3. Неправильная установка нового датчика. Установка датчика холостого хода должна производиться с соблюдением всех рекомендаций производителя. Убедитесь, что новый датчик установлен в правильном положении и надежно закреплен. Неправильная установка может привести к неправильной работе двигателя и ошибкам в системе управления.

4. Пропуск проверки системы после замены. После установки нового датчика необходимо провести проверку работы системы. Запустите двигатель и дайте ему поработать на холостом ходу, следите за показателями на приборной панели. Если двигатель работает нестабильно или возникают другие проблемы, возможно, потребуется повторная диагностика.

5. Использование неоригинальных запчастей. При замене датчика холостого хода рекомендуется использовать оригинальные или качественные аналоги. Неоригинальные детали могут не соответствовать требованиям вашего автомобиля и привести к проблемам в работе двигателя. Перед покупкой уточните совместимость запчасти с вашим автомобилем.

Избегая этих распространенных ошибок, вы сможете успешно заменить датчик холостого хода на ВАЗ 2110 и обеспечить надежную работу двигателя. Помните, что внимательность и тщательность на каждом этапе процесса помогут избежать дополнительных затрат и проблем в будущем.

Обзор популярных моделей датчиков холостого хода для ВАЗ-2110

Датчик холостого хода (ДХХ) является важным элементом системы управления двигателем автомобиля ВАЗ-2110. Он отвечает за поддержание стабильных оборотов двигателя на холостом ходу и влияет на расход топлива, а также на общую работоспособность автомобиля. В зависимости от года выпуска и модификации автомобиля, могут использоваться различные модели датчиков холостого хода. Рассмотрим наиболее популярные из них.

1. Датчик холостого хода от производителя «АвтоВАЗ»

Оригинальный датчик, который устанавливается на заводе. Он отличается высокой надежностью и долговечностью. Основное преимущество оригинальных датчиков заключается в их точности и соответствии заводским характеристикам. Однако, стоимость таких датчиков может быть выше, чем у аналогов.

2. Датчик холостого хода «Bosch»

Эта модель известна своим качеством и долговечностью. Датчики Bosch часто используются как на конвейере, так и в качестве замены. Они обеспечивают стабильную работу двигателя и имеют хорошую защиту от внешних воздействий. Однако, стоит учитывать, что цена на такие датчики может быть выше, чем у менее известных брендов.

3. Датчик холостого хода «Denso»

Denso – это японский производитель, который также предлагает качественные датчики холостого хода. Эти датчики отличаются высокой точностью измерений и долговечностью. Они могут быть хорошей альтернативой оригинальным запчастям, особенно если вы ищете более доступный вариант.

4. Датчик холостого хода «Febi Bilstein»

Этот производитель предлагает широкий ассортимент запчастей для автомобилей, включая датчики холостого хода. Датчики Febi Bilstein имеют хорошую репутацию среди автомобилистов и обеспечивают надежную работу двигателя. Они часто используются в качестве замены оригинальным запчастям.

5. Датчик холостого хода «SCT»

SCT – это менее известный, но все же достойный производитель, который предлагает доступные по цене датчики холостого хода. Хотя их качество может варьироваться, многие автомобилисты отмечают, что такие датчики могут служить достаточно долго при правильной эксплуатации.

При выборе датчика холостого хода для вашего ВАЗ-2110 важно учитывать не только цену, но и качество, а также отзывы других владельцев. Рекомендуется выбирать проверенные бренды, чтобы избежать проблем с работой двигателя в будущем. Также стоит обратить внимание на совместимость датчика с вашей моделью автомобиля, так как различные модификации могут требовать разные типы датчиков.
