В статье рассмотрим замену датчика холостого хода (ДХХ) и датчика заднего хода на ВАЗ 2109 с инжекторным и карбюраторным двигателем. Эти датчики важны для работы двигателя и трансмиссии, и их неисправность может вызвать нестабильную работу двигателя или проблемы с переключением передач. Предоставим пошаговые инструкции и фотографии для самостоятельной замены, что позволит сэкономить время и деньги на сервисе.
Характеристика контроллера ХХ
Эта деталь создана для сокращения времени, необходимого для прогрева двигателя. В процессе этой процедуры часто происходит быстрое изнашивание трущихся элементов. Таким образом, ДХХ также служит для снижения контакта и износа. Устанавливается этот прибор в дроссельный узел, расположенный в моторном отсеке с левой стороны двигателя.
Назначение и принцип работы
Основная функция данного устройства заключается в активации сигнализационных огней, которые предупреждают окружающих о том, что автомобиль движется задним ходом. Очевидно, что неисправность этого прибора может привести к возникновению аварийных ситуаций.
Датчик заднего хода на модели ВАЗ 2109 функционирует следующим образом: при переключении передачи вилка включения прижимается к датчику. Это создает замыкание в цепи, что приводит к активации лампочки, сигнализирующей о движении автомобиля назад.
| Этап | Датчик холостого хода (ДХХ) | Датчик заднего хода (ДЗХ) |
|---|---|---|
| Инструменты | Отвертка крестовая, ключ на 13 (для карбюратора), ключ на 10 (для инжектора), плоскогубцы (опционально) | Ключ на 22 (обычно), ветошь |
| Местоположение | Карбюратор: На корпусе карбюратора, обычно сбоку или сзади. Инжектор: На дроссельном узле, рядом с датчиком положения дроссельной заслонки. | На коробке передач, обычно сбоку или сверху, ближе к задней части. |
| Признаки неисправности | Нестабильные обороты холостого хода, глохнет при сбросе газа, повышенный расход топлива, «плавающие» обороты. | Не горят фонари заднего хода при включении задней передачи, горят постоянно (редко). |
| Процесс замены | 1. Отключить аккумулятор.2. Отсоединить разъем.3. Открутить крепежные винты/гайки.4. Снять старый ДХХ.5. Установить новый ДХХ, затянуть крепеж.6. Подключить разъем.7. Подключить аккумулятор.8. Завести двигатель и проверить работу. (Возможно потребуется адаптация ЭБУ для инжектора). | 1. Отключить аккумулятор.2. Поднять автомобиль на подъемник/яму (для удобства).3. Отсоединить разъем.4. Выкрутить старый ДЗХ (может вытечь немного масла).5. Вкрутить новый ДЗХ (не перетягивать).6. Подключить разъем.7. Подключить аккумулятор.8. Проверить работу фонарей заднего хода. |
| Особенности | Карбюратор: Может потребоваться регулировка качества смеси после замены. Инжектор: После замены может потребоваться «обучение» ЭБУ (сброс адаптаций), иногда достаточно просто завести и дать поработать на холостом ходу. | При выкручивании старого датчика может вытечь небольшое количество трансмиссионного масла. Подготовьте ветошь. |
| Возможные ошибки | Неправильное подключение разъема, повреждение проводки, некачественный датчик, неправильная установка (для карбюратора). | Неправильное подключение разъема, повреждение проводки, некачественный датчик, перетягивание датчика (может повредить корпус КПП). |
Интересные факты
Вот несколько интересных фактов о замене датчиков холостого хода и заднего хода на ВАЗ 2109:
-
Разные типы датчиков: На ВАЗ 2109 могут устанавливаться как инжекторные, так и карбюраторные двигатели, и соответственно, датчики холостого хода могут отличаться. Инжекторные модели используют электронный датчик, который управляет подачей топлива, в то время как карбюраторные могут иметь механический датчик, который зависит от положения дроссельной заслонки.
-
Калибровка после замены: После замены датчика холостого хода на инжекторной версии автомобиля может потребоваться его калибровка. Это связано с тем, что ECU (электронный блок управления) должен «узнать» новый датчик, чтобы правильно регулировать работу двигателя на холостом ходу.
-
Проверка на ошибки: Перед заменой датчиков рекомендуется провести диагностику автомобиля с помощью сканера. Это поможет выявить, действительно ли проблема связана с датчиком, или же причина может крыться в других системах автомобиля, таких как система зажигания или топливная система.
Типичные неисправности
Наиболее распространенные неисправности включают в себя:
- Перегоревшие лампочки. В таком случае необходимо извлечь лампочку и проверить её с помощью мультиметра.
- Проблемы с контактами.
- Устройство может не функционировать из-за плохого контакта регулятора или недостаточной изоляции контактов. Нарушение изоляции может привести к короткому замыканию.
- При возникновении поломки следует убедиться, что предохранитель в монтажном блоке исправен. Если он поврежден или расплавлен, необходимо незамедлительно произвести его замену.
- Если сам прибор вышел из строя и наблюдаются такие симптомы, как полное отсутствие работы всех фонарей или их постоянное включение, потребуется заменить его на новый.
Руководство по замене датчика ХХ
Перед началом замены рекомендуется выполнить диагностику с использованием мультиметра. Для этого необходимо установить режим измерения напряжения и проверить электрическую сеть автомобиля на наличие разрывов и других неисправностей. Щупы мультиметра подключаются к клеммам аккумулятора, и прибор должен показать напряжение в 12В.
После отключения зажигания следует отсоединить провода от датчика холостого хода (ДХХ). Один щуп мультиметра подключается к основной массе автомобиля, а второй щуп используется для проверки напряжения на выводах разъема при включенном зажигании. Если напряжение ниже 12В или отсутствует, это указывает на обрыв цепи.

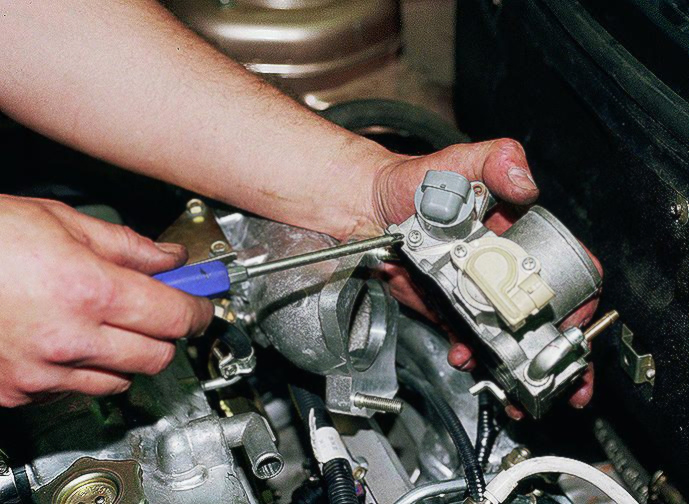

Для демонтажа устройства потребуется отвертка с крестообразным наконечником, чтобы открутить два крепежных винта. Сначала выкрутите левый винт, аккуратно потяните регулятор на себя и открутите второй винт.
Затем необходимо очистить воздушный канал от загрязнений и пыли, а также продуть место установки регулятора.
После этого сборку детали следует выполнить в обратном порядке. Рекомендуется откалибровать устройство, а уплотнительное кольцо перед установкой смазать моторным маслом. Расстояние между прибором и острием иглы должно составлять 23 мм.

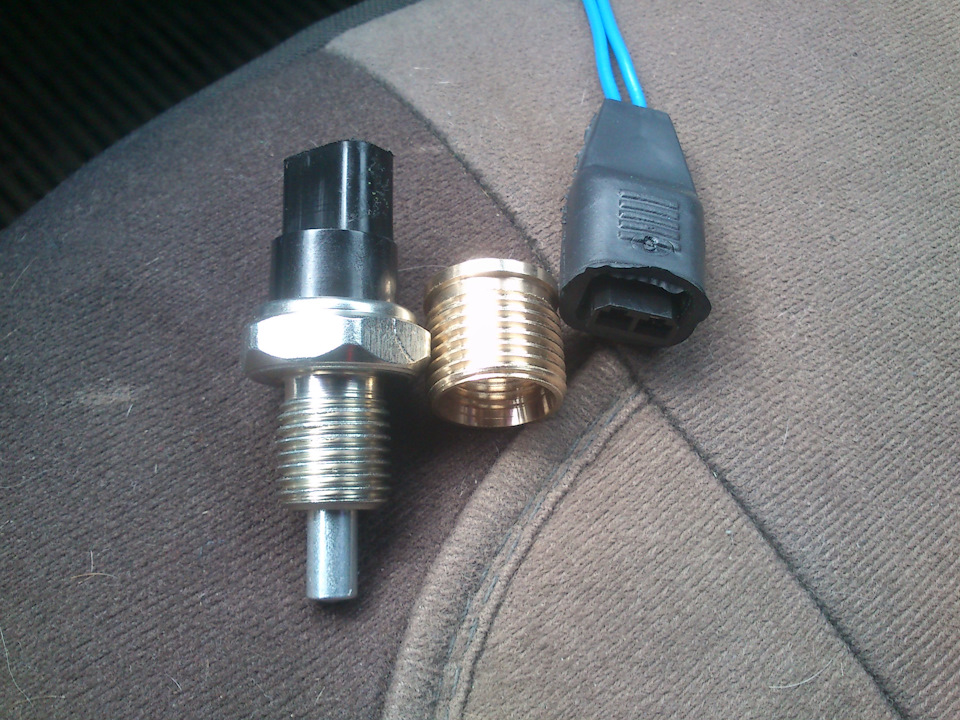

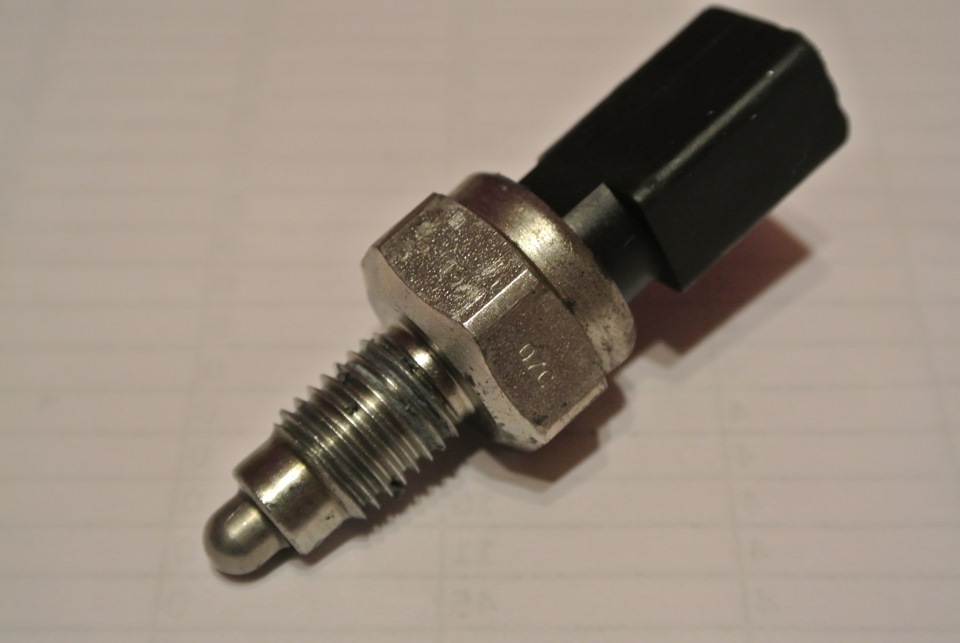

Характеристика датчика ЗХ
При возникновении проблем с ЗХ, следует немедленно проверить лампочки и сам датчик.
Руководство по замене регулятора заднего хода
Перед тем как приступать к замене, важно удостовериться, что датчик действительно неисправен и требует замены.
Для диагностики следует выполнить следующие шаги:
- поднять автомобиль и установить его на подпорки;
- найти датчик на коробке передач (картере) и включить заднюю передачу;
- проверить проводимость между клеммами 1-3 и 2-4 на задней передаче, а затем на нейтральной;
- в коробке передач не должно быть проводимости, как и в других режимах.
Замена датчика заднего хода на ВАЗ 2109 доступна каждому автолюбителю.
Сначала необходимо поднять автомобиль и отсоединить «минус» от аккумулятора. Затем слить масло и снять защитный кожух с картера. Датчик расположен рядом с коробкой передач. Нужно отключить его разъем от коробки переключения скоростей, а затем открутить прижимной болт, который фиксирует датчик в картере. Он по форме напоминает свечу зажигания. У датчика есть провод и кнопка, замыкающая контакты.
Установите новую деталь на место старого датчика. Сначала закрепите ее вручную, а затем с помощью специальных крепежных болтов. После этого подключите разъем с проводами, чтобы обеспечить питание датчику.
Читайте также:
Теперь можно вернуть жидкость в коробку передач. Также рекомендуется заменить смазку в картере. Затем установите защитный кожух обратно и подключите «минус» к аккумулятору.
Фотогалерея
Видео «Замена ДЗХ ВАЗ 2109»
Канал Автогараж предлагает подробную информацию о данной проблеме в своем видео.
Необходимые инструменты и материалы
Для успешной замены датчика холостого хода и заднего хода на ВАЗ 2109, независимо от того, инжекторный это автомобиль или с карбюратором, вам понадобятся определенные инструменты и материалы. Подготовка к работе — это важный этап, который поможет избежать лишних затрат времени и усилий.
Необходимые инструменты:
- Набор ключей: Вам понадобятся как рожковые, так и торцевые ключи, чтобы открутить крепежные элементы датчиков. Рекомендуется иметь ключи на 10, 12 и 13 мм.
- Отвертки: Плоская и крестовая отвертка помогут вам в работе с креплениями и разъемами.
- Плоскогубцы: Эти инструменты могут понадобиться для снятия хомутов и работы с проводкой.
- Тестеры и мультиметры: Для проверки работоспособности новых датчиков и диагностики старых.
- Ключ для свечей зажигания: Если вы планируете снимать элементы, находящиеся вблизи свечей, этот инструмент может быть полезен.
Необходимые материалы:
- Новые датчики: Убедитесь, что вы приобрели качественные датчики холостого хода и заднего хода, подходящие для вашей модели ВАЗ 2109.
- Изолента: Она пригодится для изоляции проводов, если потребуется их обрезка или замена.
- Смазка: Используйте силиконовую смазку для защиты соединений от коррозии и облегчения установки.
- Чистящие средства: Для очистки мест установки датчиков от грязи и масла, что обеспечит надежное соединение.
Подготовив все необходимые инструменты и материалы, вы сможете приступить к замене датчиков, что значительно упростит процесс и повысит его эффективность. Не забывайте о безопасности: перед началом работы отключите аккумулятор, чтобы избежать короткого замыкания и других неприятностей.
Подготовка автомобиля к замене датчиков
Перед тем как приступить к замене датчиков холостого хода и заднего хода на ВАЗ 2109, необходимо правильно подготовить автомобиль. Это поможет избежать возможных проблем в процессе работы и обеспечит безопасность.
1. Подготовка рабочего места
Выберите удобное и безопасное место для работы. Лучше всего, если это будет ровная поверхность, например, гараж или площадка с твердым покрытием. Убедитесь, что у вас есть достаточное освещение, чтобы видеть все детали и элементы, с которыми вы будете работать.
2. Инструменты и материалы
Перед началом работы соберите все необходимые инструменты и материалы. Вам понадобятся:
- Набор ключей и отверток (обычно потребуется ключ на 10 и 13);
- Новый датчик холостого хода;
- Новый датчик заднего хода;
- Изолента или термоусадочная трубка для изоляции проводов;
- Очиститель контактов;
- Перчатки и защитные очки для безопасности.
3. Отключение аккумулятора
Перед началом любых работ с электрическими компонентами автомобиля обязательно отключите аккумулятор. Это предотвратит короткое замыкание и защитит вас от электрического удара. Для этого снимите отрицательную клемму аккумулятора, используя ключ на 10.
4. Подъем автомобиля
Если вы планируете замену датчика заднего хода, вам потребуется поднять заднюю часть автомобиля. Используйте домкрат и подставки для надежной фиксации автомобиля. Убедитесь, что он стоит на ровной поверхности и не может сдвинуться во время работы.
5. Осмотр и диагностика
Перед заменой датчиков рекомендуется провести визуальный осмотр проводки и разъемов. Проверьте, нет ли повреждений или коррозии. Если вы заметили какие-либо проблемы, устраните их до установки новых датчиков. Это поможет избежать повторных поломок в будущем.
После выполнения всех подготовительных шагов вы будете готовы к замене датчиков холостого хода и заднего хода на вашем ВАЗ 2109. Убедитесь, что у вас есть все необходимые инструменты под рукой, и переходите к следующему этапу работы.
Проверка работоспособности после замены
После того как вы успешно заменили датчик холостого хода или заднего хода на вашем ВАЗ 2109, важно убедиться в правильности выполненной работы и корректной работе нового устройства. Для этого необходимо провести несколько проверок.
1. Визуальный осмотр: Первым делом проведите визуальный осмотр установленного датчика. Убедитесь, что все соединения надежно закреплены, провода не повреждены, а сам датчик установлен на своем месте. Проверьте, нет ли видимых повреждений или коррозии на контактах.
2. Проверка подключения: Убедитесь, что разъемы датчика надежно подключены. Если вы заменяли датчик заднего хода, проверьте, что проводка не зажата и не имеет повреждений, которые могут привести к неправильной работе.
3. Проверка работы двигателя: Запустите двигатель и дайте ему поработать на холостом ходу. Обратите внимание на стабильность работы мотора. Если двигатель работает ровно и не глохнет, это хороший знак. В случае, если он начинает «троить» или глохнуть, возможно, датчик установлен неправильно или имеет дефекты.
4. Проверка работы заднего хода: Если вы меняли датчик заднего хода, включите заднюю передачу и проверьте, загорается ли соответствующий индикатор на приборной панели. Если индикатор не загорается, проверьте подключение проводов и сам датчик на предмет неисправностей.
5. Диагностика с помощью сканера: Если у вас есть доступ к диагностическому сканеру, подключите его к автомобилю. Проверьте наличие ошибок, связанных с работой датчиков. Если сканер показывает ошибки, это может указывать на неправильную установку или неисправность нового датчика.
6. Тест-драйв: После всех проверок рекомендуется провести небольшой тест-драйв. Обратите внимание на поведение автомобиля при переключении передач и на работу двигателя на разных режимах. Если все работает корректно, значит, замена датчика прошла успешно.
Следуя этим шагам, вы сможете убедиться в правильности установки нового датчика и его работоспособности. Если же после всех проверок возникли проблемы, возможно, стоит обратиться к специалисту для более глубокой диагностики.
