Датчик заднего хода — ключевой элемент системы безопасности автомобиля, активирующий задний свет при включении задней передачи. Неисправность датчика может привести к опасным ситуациям на дороге, поэтому важно уметь его диагностировать и заменять. В статье рассмотрим, как определить неисправность датчика и пошагово объясним процесс его замены. Эти знания помогут сэкономить время и деньги на ремонте и повысить уверенность в обслуживании автомобиля.

Описание ДЗХ

Назначение

Начнем с назначения. ДЗХ — это устройство, которое служит для активации белых ламп, указывающих на включение задней передачи в автомобиле. Оно используется для активации фонарей заднего хода, что дает возможность другим участникам дорожного движения быть в курсе намерений водителя и предстоящих маневров.

Когда на улице темно, белые фары также помогают предупредить водителей автомобилей, движущихся позади, о том, что ваша машина находится на их пути. Это, в свою очередь, способствует предотвращению возможных инцидентов и аварийных ситуаций на дороге. Место установки данного устройства может немного варьироваться, но в большинстве случаев контроллер располагается на коробке передач.

Интересные факты

Вот несколько интересных фактов о самостоятельной замене датчика заднего хода:

1. Простота замены: Замена датчика заднего хода — это одна из самых простых операций, которые может выполнить автолюбитель. Обычно для этого не требуется специальное оборудование, и достаточно лишь стандартного набора инструментов, таких как ключи и отвертки. Это позволяет сэкономить деньги на услугах автосервиса.

2. Диагностика проблемы: Перед заменой датчика заднего хода важно провести диагностику, чтобы убедиться, что проблема действительно в датчике, а не в проводке или других компонентах системы. Использование мультиметра для проверки напряжения и сопротивления может помочь избежать ненужной замены.

3. Совместимость и выбор: При выборе нового датчика заднего хода важно учитывать совместимость с конкретной моделью автомобиля. Некоторые производители предлагают универсальные датчики, но лучше всего использовать оригинальные запчасти или качественные аналоги, чтобы избежать проблем с установкой и работой системы.

Конструкция и принцип действия

Сам ДЗХ включает в себя корпус, контакты для подключения, шток, движущийся шарик и возвратную пружину.

Что касается его работы, то процесс выглядит следующим образом:

1. Водитель переводит рычаг трансмиссии в положение для активации задней передачи.
2. В этот момент вилка переключения рычага коробки передач прижимается к контроллеру.
3. Затем устройство замыкает кабель на массу.
4. После этого активируется источник освещения, который установлен в автомобиле и сигнализирует другим водителям о том, что транспортное средство начинает движение задним ходом.

Признаки неисправности

Какие признаки неисправности могут указывать на поломку ДЗХ:

1. Одна из наиболее распространенных проблем — окисление контактов на выводах или проводах. Эта неисправность затрагивает многих владельцев автомобилей. Для устранения проблемы необходимо тщательно очистить контакты, после чего вернуть их на место. При этом важно отключить аккумулятор. Если же контакты вышли из строя из-за перегоревших элементов, их придется заменить. Однако перед заменой стоит выяснить причину перегорания, скорее всего, дело в скачках напряжения в бортовой сети.

2. Устройство может ослабнуть в своем посадочном месте. Во время эксплуатации автомобиля контроллер может немного сместиться из-за высоких вибраций. В этом случае нужно будет надежно закрепить устройство на месте установки.

3. Еще одной причиной неисправности может быть отсутствие контакта с бортовой сетью в коробке передач. В этом случае необходимо провести диагностику состояния контактов и электрических цепей. При необходимости неисправные компоненты следует либо очистить, либо заменить.

4. Следующая проблема — отсутствие контакта между разъемом подключения и предохранительным монтажным блоком. Здесь также потребуется диагностика состояния контактов, а при необходимости очистка и замена проводов.

5. Выход из строя предохранителя. В этом случае решить проблему можно только заменой предохранителя. Если эта деталь часто перегорает, причина может заключаться в скачках напряжения. Необходимо внимательно проверить электрическую цепь.

6. Свет заднего хода может не включаться из-за перегоревшей лампы. В этом случае потребуется снять обивку оптики в багажнике и заменить неисправный источник света.

7. И, наконец, последняя причина неисправности — поломка ДЗХ. В этом случае ремонт устройства, как правило, невозможен, и потребуется его замена (автор видео — канал Ремонт авто своими руками).

https://youtube.com/watch?v=M87tkcYQmc4

Проверка работоспособности

Для проверки работоспособности устройства вам потребуется заехать на яму или эстакаду, чтобы получить доступ к датчику заднего хода (ДЗХ). Процесс диагностики выполняется с использованием тестера — омметра. В качестве альтернативы можно воспользоваться мультиметром, предварительно установив его в режим измерения сопротивления.

Тестирование устройства проводится следующим образом:

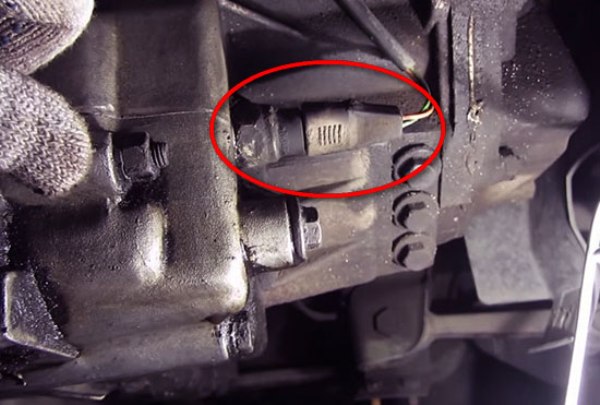

1. Сначала необходимо получить доступ к ДЗХ и отключить разъем, который к нему подключен.
2. Затем к штекеру устройства следует подключить щупы тестера, после чего прибор настраивается на измерение сопротивления.
3. Включите зажигание и переведите рычаг трансмиссии в положение задней передачи.
4. Запустите двигатель и обратите внимание на показания тестера. Если на дисплее отображается 0 Ом и тестер издает соответствующий звуковой сигнал, это означает, что устройство функционирует исправно. Если фары заднего хода не включаются, проверьте лампочки, предохранитель, цепь подключения и контакты.
5. Если же тестер показывает бесконечность, это указывает на неисправность контроллера, и его необходимо заменить (автор видео о диагностике и замене — Игорь К).

Диагностика и ЗАМЕНА выключателя лягушки фонарей ЗАДНЕГО хода на ВАЗ 2110, 2112, 2111 и 2114, 2115,

Инструкция по замене своими руками

Теперь давайте подробнее рассмотрим процесс замены.

Возьмем в качестве примера автомобиль ВАЗ 2110:

1. В первую очередь, необходимо загнать автомобиль на яму. Вокруг установленного устройства следует убрать грязь, так как после его снятия пыль и мусор могут попасть в трансмиссию, что может привести к ее поломке.
2. Затем снимите защиту картера, для этого потребуется открутить несколько болтов.
3. Вам понадобится небольшая емкость, в которую вы соберете масло из коробки передач. При демонтаже ДЗХ часть смазочной жидкости выйдет из посадочного места, и ее нужно будет вернуть обратно.

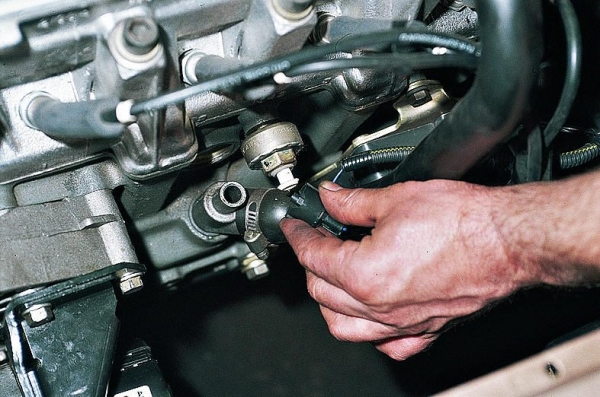

4. Отключите разъем питания от контроллера и аккуратно выкрутите его из места установки.
5. После этого очистите гнездо, чтобы новый девайс мог без проблем установить на место. Установите новый контроллер, не забудьте про уплотнительное кольцо.
6. Далее вам нужно будет залить в трансмиссию необходимый объем смазочной жидкости, то есть вернуть то, что вы слили. Однако если в собранной жидкости есть признаки износа, такие как металлическая стружка или осадок, стоит задуматься о замене масла. В этом случае лучше использовать новое масло вместо старого.
7. В завершение соберите все элементы в обратном порядке и проверьте работоспособность установленного ДЗХ.

Фотогалерея «Меняем ДЗХ своими руками»

Видео «Наглядная инструкция по замене ДЗХ»

Узнайте больше о том, как самостоятельно заменить устройство и избежать ошибок, посмотрев видео (автор — канал В гараже у Сандро).

Диагностика и замена лягушки заднего хода на ВАЗ 2110, 2112, 2111 и 2114, 2115, 2109

Необходимые инструменты и материалы

Для успешной замены датчика заднего хода вам понадобятся определенные инструменты и материалы. Подготовка к работе — это важный этап, который поможет избежать лишних затрат времени и усилий.

1. Инструменты:

• Набор ключей и головок: Вам понадобятся как обычные, так и торцевые ключи. Чаще всего используются ключи на 10, 12 и 14 мм, но лучше иметь набор, чтобы быть готовым к любым неожиданностям.
• Отвертки: Плоская и крестовая отвертка помогут вам открутить крепежные элементы, если они есть. Убедитесь, что отвертки подходят по размеру к винтам вашего автомобиля.
• Плоскогубцы: Они могут понадобиться для снятия или установки различных зажимов и проводов.
• Мультиметр: Этот инструмент поможет вам проверить работоспособность нового датчика и убедиться, что старый датчик действительно вышел из строя.
• Фонарик: Если вы работаете в условиях недостаточной освещенности, фонарик поможет вам лучше видеть детали и соединения.

2. Материалы:

• Новый датчик заднего хода: Приобретите качественный датчик, совместимый с вашей моделью автомобиля. Лучше выбирать оригинальные запчасти или проверенные аналоги.
• Изолента: Она может понадобиться для изоляции проводов после подключения нового датчика.
• Смазка: Специальная смазка может помочь при установке нового датчика, особенно если старый датчик был установлен долгое время.

Перед началом работы убедитесь, что у вас есть все перечисленные инструменты и материалы. Это позволит вам избежать ненужных перерывов в процессе замены датчика и сделает работу более эффективной.

Советы по выбору качественного датчика

При выборе датчика заднего хода важно учитывать несколько ключевых факторов, чтобы обеспечить его надежную работу и долгий срок службы. Вот несколько советов, которые помогут вам сделать правильный выбор.

1. Совместимость с автомобилем: Перед покупкой датчика убедитесь, что он совместим с вашей моделью автомобиля. Разные производители могут использовать различные стандарты и размеры датчиков, поэтому лучше всего обратиться к руководству пользователя или проконсультироваться с профессионалом.

2. Тип датчика: Существует несколько типов датчиков заднего хода, включая ультразвуковые и электромеханические. Ультразвуковые датчики более распространены и обеспечивают более точное определение расстояния до препятствий. Выбор типа датчика зависит от ваших предпочтений и условий эксплуатации.

3. Качество материалов: Обратите внимание на материалы, из которых изготовлен датчик. Высококачественные датчики обычно имеют защиту от влаги и коррозии, что особенно важно для эксплуатации в сложных климатических условиях. Изучите отзывы пользователей о долговечности и надежности различных моделей.

4. Уровень чувствительности: Разные датчики имеют различный уровень чувствительности. Чем выше чувствительность, тем быстрее датчик сможет обнаружить препятствие. Это особенно важно в условиях плотного городского трафика или при парковке в ограниченных пространствах.

5. Дополнительные функции: Некоторые датчики заднего хода могут иметь дополнительные функции, такие как звуковые сигналы, визуальные индикаторы или интеграция с мультимедийными системами автомобиля. Оцените, какие функции вам действительно нужны, и выберите модель, которая их предлагает.

6. Бренд и производитель: Известные бренды, как правило, предлагают более качественные и надежные продукты. Перед покупкой изучите репутацию производителя, прочитайте отзывы и рекомендации других пользователей. Это поможет избежать покупки низкокачественного товара.

7. Цена: Не стоит экономить на безопасности. Датчики заднего хода могут варьироваться в цене, но слишком низкая цена может свидетельствовать о низком качестве. Сравните цены на разные модели и выберите оптимальный вариант, который соответствует вашему бюджету и требованиям.

Следуя этим советам, вы сможете выбрать качественный датчик заднего хода, который будет надежно служить вам на протяжении долгого времени и обеспечит безопасность при маневрировании задним ходом.

Общие рекомендации по обслуживанию и профилактике

Обслуживание и профилактика датчика заднего хода являются важными аспектами, которые помогут продлить срок службы устройства и обеспечить его надежную работу. Вот несколько рекомендаций, которые стоит учитывать:

• Регулярная проверка состояния датчика: Периодически осматривайте датчик на наличие механических повреждений, коррозии или загрязнений. Если датчик находится в грязной среде, это может повлиять на его работу. Чистка датчика мягкой тканью или щеткой поможет избежать накопления грязи.
• Проверка электрических соединений: Убедитесь, что все электрические соединения надежны и не имеют коррозии. Плохие контакты могут привести к неправильной работе датчика. Если вы заметили окисление, очистите контакты с помощью специального средства для удаления окислов.
• Тестирование функциональности: Регулярно проверяйте работу датчика, включая задний ход автомобиля. Если сигнал не подается, это может указывать на неисправность датчика или проблемы с проводкой. Используйте мультиметр для проверки напряжения на выходе датчика.
• Замена при необходимости: Если датчик не работает должным образом, его следует заменить. При замене выбирайте качественные детали, соответствующие спецификациям вашего автомобиля. Это поможет избежать дальнейших проблем и обеспечит надежную работу системы.
• Обращение к специалистам: Если у вас нет опыта в ремонте автомобилей, лучше обратиться к профессионалам. Они смогут не только заменить датчик, но и провести полную диагностику системы, выявив возможные скрытые проблемы.

Следуя этим рекомендациям, вы сможете поддерживать датчик заднего хода в исправном состоянии, что обеспечит безопасность при движении задним ходом и предотвратит возможные неприятности на дороге.
