Датчик включения вентилятора — важный элемент системы охлаждения автомобиля, который поддерживает оптимальную температуру двигателя. Его корректная работа предотвращает перегрев и увеличивает срок службы мотора. В статье рассмотрим принцип работы датчика, его расположение в автомобиле, а также способы проверки на неисправности и замены. Эти знания помогут выявлять проблемы и поддерживать автомобиль в исправном состоянии.

Функции датчика включения вентилятора

Датчик активации вентилятора выполняет следующие задачи:

• включает вентилятор при достижении заданной температуры;
• регулирует скорость вращения вентилятора во время охлаждения (не на всех моделях автомобилей);
• отключает вентилятор, предотвращая переохлаждение двигателя.

Как проверить включение вентилятора радиатора и принудительно включить

Где находится датчик и как он работает?

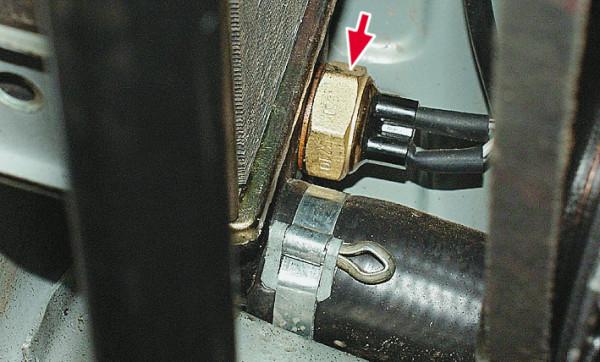

Датчики активации вентилятора устанавливаются на компонентах системы охлаждения. Их размещение происходит на пути потока охлаждающей жидкости, которая движется от рубашки двигателя к радиатору. Это обусловлено тем, что в данной области жидкость достигает максимальной температуры.

Возможные варианты установки:

• корпус термостата, но вне клапана;
• цилиндры;
• нижний патрубок радиатора;
• боковая сторона радиатора.

На некоторых моделях автомобилей датчик может быть объединен с термометром охлаждающей жидкости. Активация вентиляторов осуществляется блоком управления на основе показаний температуры. Кроме того, на радиаторе может находиться дополнительный датчик, который используется для работы климат-контроля или кондиционера. При срабатывании любого из этих устройств активируются оба вентилятора (как на радиаторе двигателя, так и на кондиционере). Такое решение часто встречается на японских автомобилях.

В некоторых автомобилях могут использоваться два датчика активации вентилятора, расположенные на входе и выходе патрубков радиатора. Эта схема позволяет поддерживать температуру в узком диапазоне.

Интересные факты

Вот несколько интересных фактов о датчиках включения вентилятора и их проверке на неисправности:

1. Принцип работы: Датчик включения вентилятора, как правило, основан на термочувствительных элементах, которые реагируют на изменение температуры охлаждающей жидкости. Когда температура достигает определенного порога, датчик замыкает цепь, что приводит к включению вентилятора. Некоторые датчики могут использоваться в комбинации с электронными системами управления, что позволяет более точно регулировать работу вентилятора в зависимости от условий.

2. Типы датчиков: Существуют разные типы датчиков включения вентилятора, включая термостаты и датчики с использованием полупроводниковых технологий. Например, термостатические датчики могут иметь механические элементы, которые реагируют на температуру, в то время как электронные датчики могут передавать данные о температуре в блок управления двигателя для более точного контроля.

3. Проверка на неисправности: Для проверки датчика включения вентилятора можно использовать мультиметр. Необходимо измерить сопротивление датчика при различных температурах. При нагревании датчика его сопротивление должно изменяться в соответствии с его характеристиками. Если сопротивление не меняется или не соответствует заявленным значениям, это может указывать на неисправность датчика. Также можно проверить его работу, замкнув контакты датчика на массу — вентилятор должен включиться, если датчик исправен.

Разновидности

На автомобилях для активации вентилятора используются различные виды датчиков:

• биметаллические;
• восковые;
• терморезисторные;
• датчики, функционирующие на разрыв или замыкание цепи.

Первые два типа датчиков работают по электромеханическому принципу и могут быть представлены в двух вариантах:

• односкоростные, которые имеют одну контактную группу и управляют вентилятором в одном температурном диапазоне;
• двухскоростные, оснащенные двумя контактными группами, которые активируются в разных температурных диапазонах.

Независимо от их типа, датчики имеют металлический корпус с резьбой. Для изготовления корпуса используются цветные металлы, такие как бронза или латунь, что обеспечивает высокую теплопроводность. На корпусе предусмотрен шестигранник для установки детали, а на верхней части датчика находится разъем для подключения проводов.

Биметаллический датчик

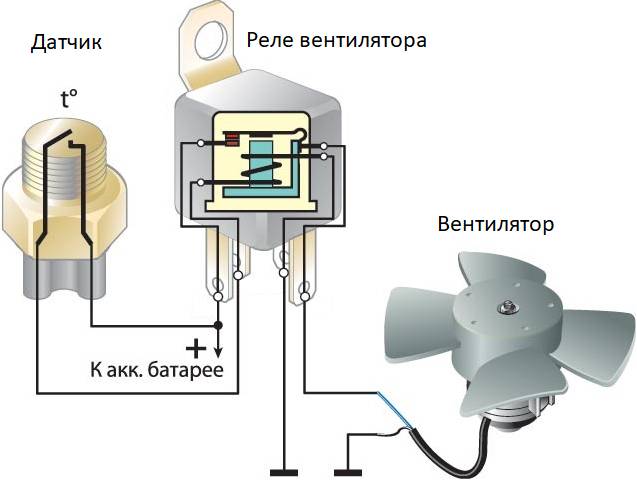

В биметаллическом датчике имеется металлическая пластина. В обычном состоянии контакты находятся в разомкнутом положении. Когда пластина нагревается, она деформируется и замыкает электрическую цепь, отправляя управляющий сигнал на реле, которое включает электромотор крыльчатки. Существуют также датчики, которые напрямую активируют вентилятор без использования реле. Когда жидкость остывает, пластина восстанавливает свою первоначальную форму, и подача электричества на двигатель прекращается.

Восковый датчик

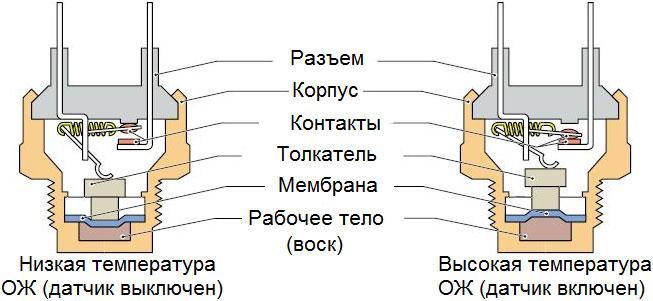

Изготавливались датчики, в которых в качестве активного вещества применялись воск или церезит (либо другое вещество с высоким коэффициентом температурного расширения). При нагревании воск расширялся, что приводило к смещению металлической мембраны, соединенной с контактами. Когда температура снижалась, объем воска уменьшался, и под воздействием пружины контакты размыкались.

Терморезисторный датчик

Терморезисторный датчик функционирует на основе изменения сопротивления резистора, расположенного в потоке жидкости. Изменения температуры регистрируются электронным модулем, который преобразует полученные данные в температурные значения согласно заданной характеристике.

Датчики, работающие на разрыв или на замыкание цепи

Устройства, активирующие вентилятор при разрыве цепи, довольно распространены в автомобилях японского производства. Чтобы определить тип датчика, достаточно отсоединить штекер. При снятии колодки с датчика, который функционирует на разрыв, вентилятор начнет работать.

При какой температуре срабатывает датчик включения вентилятора?

Температурный диапазон активации датчика зависит от типа питания двигателя. В карбюраторных автомобилях используются устройства с диапазоном срабатывания от 82 до 110 ºС. Информация о температуре активации указана на корпусе детали. На автомобилях одной и той же модели могут встречаться датчики, откалиброванные на разные температуры.

Согласно установленным стандартам, датчики классифицируются на четыре группы в зависимости от рабочей температуры:

• 82-87 ºС;
• 87-92 ºС;
• 92-99 ºС;
• 104-110 ºС.

На российских автомобилях чаще всего применяются датчики из первых трех групп. В то время как двигатели иностранных автомобилей рассчитаны на более жесткие температурные условия, поэтому на них нередко устанавливаются устройства четвертой категории.

С введением систем распределенного впрыска температура активации вентилятора определяется настройками блока управления двигателем. Датчик лишь передает данные о температуре в блок управления, который, в свою очередь, принимает решение о включении вентилятора в соответствии с заданной программой.

На инжекторных автомобилях возможно программирование пороговых значений температуры, при которых датчик включения вентилятора активируется. Однако следует быть осторожным при этом, так как можно легко нарушить температурный режим и повредить двигатель.

Как проверить датчик включения вентилятора?

Датчик включения вентилятора можно протестировать как на автомобиле, так и после его демонтажа. Проверка устройства в установленном состоянии позволяет оценить его работоспособность, тогда как для определения диапазона температур срабатывания необходимо снять датчик.

Проверка демонтированного датчика:

1. Подготовьте емкость с водой, термометр и мультиметр, который следует установить в режим измерения сопротивления.
2. Поместите датчик в воду и нагрейте ее до нужной температуры. При низких температурах сопротивление датчика будет отображаться как бесконечное.
3. Дождитесь резкого снижения сопротивления и зафиксируйте температуру, при которой срабатывает датчик.
4. Постепенно охлаждая воду, определите температуру, при которой контакты размыкаются.
5. Сравните полученные результаты с указанными в технической документации.

Если у вас нет мультиметра, датчик можно проверить с помощью контрольной лампочки, которая загорится в момент срабатывания контактной группы.

Секретами проверки датчика делится автор видеоролика Дмитрий Мазницин.

как проверить Датчик включения вентилятора Sensor fan

В авто с карбюраторным двигателем

Порядок проверки карбюратора:

1. Отключите зажигание.
2. Осторожно снимите провода с датчика. При этом следите, чтобы ваши руки и одежда не находились вблизи крыльчатки вентилятора, так как запуск электродвигателя возможен даже при выключенном зажигании.
3. Соедините провода в разъеме.
4. Включите зажигание. Вентилятор должен начать функционировать. Если он не запустился, причина может заключаться в неисправности электродвигателя или проводки.

Двигатель автомобиля можно эксплуатировать с замкнутыми контактами проводки, идущей от датчика. Соединенные провода должны быть изолированы, чтобы избежать короткого замыкания на кузов автомобиля.

В авто с инжекторным двигателем

Процесс проверки датчика на автомобиле с инжекторной системой:

1. Отсоедините разъем от датчика.
2. Включите зажигание. На панели приборов может загореться индикатор Check Engine, что указывает на наличие ошибки в системе охлаждения.
3. Запустите двигатель. Спустя некоторое время блок управления двигателем может перейти в аварийный режим и начать работу вентилятора в постоянном режиме.
4. По прибытии в автосервис необходимо провести диагностику автомобиля и удалить ошибки, записанные в блоках управления.

Если вентилятор не включается в аварийном режиме, причина может заключаться в неисправности привода крыльчатки или в проблемах с проводкой. В таком случае автомобиль следует доставить в сервис с помощью буксира или эвакуатора.

Как правильно произвести замену датчика включения вентилятора?

Типовой набор инструментов и приспособлений для замены:

• набор головок;
• удлинитель с трещоткой;
• плоскогубцы;
• отвертка с плоским жалом;
• герметик;
• головка для снятия датчика или подходящий гаечный ключ;
• емкость для слива жидкости (объемом 5-6 л);
• охлаждающая жидкость для доливки (0,4-0,5 л).

Порядок действий при замене:

1. Охладите двигатель до безопасной температуры.
2. Подставьте емкость и слейте охлаждающую жидкость из радиатора. Для доступа к сливному крану может понадобиться снять защиту картера или пластиковые брызговики. На некоторых моделях автомобилей может потребоваться демонтаж патрубка системы отопления.
3. Отключите штекер проводки от датчика. Проверьте клеммы, очистите их от грязи и окислов. Убедитесь в исправности проводов, и если обнаружите трещины или другие повреждения изоляции, замените поврежденный участок. Подключение новых проводов должно производиться с соблюдением полярности.
4. Выкрутите неисправный датчик. Не прилагайте чрезмерных усилий, чтобы избежать повреждения радиатора. Для облегчения процесса можно использовать жидкости типа WD40. Для доступа к месту установки датчика может потребоваться снять аккумулятор, его площадку или воздуховоды двигателя.
5. Нанесите герметик, предназначенный для высоких температур, на резьбу нового датчика.
6. Установите новое уплотнительное кольцо на датчик. Повторное использование старых прокладок не рекомендуется, так как это может привести к утечкам.
7. Вкрутите датчик на место и затяните его с необходимым усилием.
8. Подключите штекер проводки к датчику.
9. Восстановите уровень охлаждающей жидкости в соответствии с рекомендациями по обслуживанию автомобиля.
10. Прогрейте двигатель до рабочей температуры и проверьте работу нового датчика. В течение первых дней эксплуатации внимательно следите за температурой охлаждающей жидкости, особенно на автомобилях отечественного производства, так как датчики могут быть бракованными или неправильно настроенными.

На некоторых автомобилях после включения зажигания может проводиться диагностика нового датчика, которая заключается в активации вентилятора охлаждения на 15-20 секунд (при холодном двигателе).

Как подобрать новый датчик?

При выборе нового датчика рекомендуется приобретать устройство того же типа и диапазона, что и ранее установленное. Однако возможно использование аналогичного прибора с близкими характеристиками.

Советы по выбору датчика:

• рабочее напряжение датчика должно совпадать с напряжением в бортовой сети автомобиля;
• разъем подключения должен соответствовать проводке;
• датчик должен быть совместим с током в цепи. Нельзя использовать устройство, предназначенное для работы с реле, в цепи прямого подключения вентилятора;
• температурный диапазон срабатывания должен быть схож с маркировкой на неисправном устройстве;
• корпус датчика должен иметь резьбу и длину резьбовой части, соответствующую необходимым размерам.

Для современных иномарок выбор датчика включения вентилятора осуществляется по оригинальным каталогам запасных частей.

Сколько стоит датчик?

Цена датчика определяется его разновидностью и маркой автомобиля.

Для некоторых типов транспортных средств стоимость датчиков может достигать 3-6 тысяч рублей.

Фотогалерея

Процесс замены датчика на автомобиле Daewoo Nexia включает несколько ключевых шагов.

Первоначально необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся: новый датчик, набор гаечных ключей, отвертка, а также тряпка для удаления лишнего масла или грязи.

Следующий шаг — отключение аккумулятора. Это важно для предотвращения короткого замыкания и обеспечения безопасности во время работы.

После этого следует найти место расположения старого датчика. Обычно он находится в моторном отсеке, и для его замены может потребоваться снять некоторые элементы, чтобы обеспечить доступ.

Когда вы доберетесь до датчика, аккуратно отсоедините электрические разъемы и открутите его с помощью подходящего инструмента. Будьте внимательны, чтобы не повредить другие компоненты.

Теперь установите новый датчик на его место, затяните крепежные элементы и подключите электрические разъемы. Убедитесь, что все соединения надежны.

Завершив установку, подключите аккумулятор и проверьте работу нового датчика. Если все сделано правильно, автомобиль должен функционировать без сбоев.

Следуя этим шагам, вы сможете успешно заменить датчик на Daewoo Nexia, не прибегая к помощи специалистов.

Видео «Проверка и замена датчика включения вентилятора»

Видеоурок, посвященный замене и проверке датчика, был подготовлен каналом АвтоМалярка с Нуля.

Замена и диагностика датчика включения вентилятора

Типичные неисправности датчика включения вентилятора

Датчик включения вентилятора, также известный как термодатчик или датчик температуры, играет ключевую роль в системе охлаждения автомобиля. Он отвечает за включение вентилятора радиатора при достижении определенной температуры охлаждающей жидкости. Однако, как и любое другое устройство, датчик может выйти из строя, что приведет к различным проблемам с охлаждением двигателя. Рассмотрим наиболее распространенные неисправности, которые могут возникнуть с этим компонентом.

1. Неправильные показания температуры

Одной из самых распространенных проблем является неправильное считывание температуры. Это может произойти из-за загрязнения или коррозии контактов датчика, что приводит к искажению данных, передаваемых в блок управления двигателем. В результате вентилятор может не включаться при необходимой температуре, что может привести к перегреву двигателя.

2. Постоянное включение вентилятора

Если вентилятор работает постоянно, даже при холодном двигателе, это может указывать на неисправность датчика. В данном случае датчик может застрять в положении «включено», что также может быть вызвано коротким замыканием или повреждением проводки. Это приводит к излишнему расходу электроэнергии и может вызвать преждевременный износ вентилятора.

3. Полное отсутствие сигнала

Иногда датчик может полностью выйти из строя, что приводит к отсутствию сигнала на вентилятор. В этом случае вентилятор не будет включаться, даже если температура охлаждающей жидкости достигнет критических значений. Это может привести к перегреву двигателя и серьезным повреждениям.

4. Механические повреждения

Датчик может подвергаться механическим повреждениям из-за вибраций, ударов или коррозии. Это может привести к его неправильной работе или поломке. Важно регулярно проверять состояние датчика и его креплений, чтобы избежать подобных проблем.

5. Проблемы с проводкой

Неисправности в проводке, соединяющей датчик с блоком управления, также могут вызывать проблемы. Оголенные провода, коррозия или плохие соединения могут привести к сбоям в передаче сигнала. В таких случаях необходимо проверить целостность проводки и соединений, чтобы исключить возможность неисправности.

В заключение, регулярная диагностика и обслуживание датчика включения вентилятора являются важными аспектами поддержания системы охлаждения автомобиля в исправном состоянии. При возникновении подозрений на неисправности рекомендуется обратиться к специалистам для проведения проверки и замены неисправных компонентов.

Влияние неисправного датчика на работу системы охлаждения

Неисправный датчик включения вентилятора может существенно повлиять на работу системы охлаждения автомобиля. Этот компонент отвечает за активацию вентилятора радиатора, который, в свою очередь, обеспечивает эффективное охлаждение двигателя. Если датчик не функционирует должным образом, это может привести к перегреву двигателя, что в свою очередь может вызвать серьезные повреждения и дорогостоящий ремонт.

Когда датчик выходит из строя, он может либо не включать вентилятор при необходимости, либо включать его постоянно, даже когда двигатель не перегревается. В первом случае, отсутствие охлаждения может привести к повышению температуры двигателя, что может вызвать его перегрев и, как следствие, повреждение головки блока цилиндров или прокладки головки. Во втором случае, постоянная работа вентилятора может привести к износу электродвигателя вентилятора и повышенному потреблению электроэнергии, что негативно скажется на работе других электрических систем автомобиля.

Существует несколько признаков, указывающих на неисправность датчика включения вентилятора. Во-первых, это может быть постоянное включение или выключение вентилятора, независимо от температуры двигателя. Во-вторых, если стрелка температурного датчика на приборной панели поднимается до критических значений, а вентилятор не срабатывает, это также может свидетельствовать о проблемах с датчиком. Наконец, если вентилятор работает, но температура двигателя все равно повышается, это может указывать на то, что система охлаждения не справляется с задачей, и причиной может быть неисправный датчик.

Для проверки датчика включения вентилятора необходимо выполнить несколько шагов. Во-первых, следует визуально осмотреть датчик на наличие повреждений или коррозии. Затем можно использовать мультиметр для проверки его сопротивления при различных температурах. Для этого датчик необходимо нагреть до определенной температуры и измерить его сопротивление. Сравнив полученные значения с техническими характеристиками, можно определить, работает ли датчик корректно.

Если датчик неисправен, его следует заменить на новый. При замене важно убедиться, что новый датчик соответствует спецификациям производителя, чтобы избежать дальнейших проблем с системой охлаждения. Также рекомендуется проверить всю систему охлаждения на наличие утечек и других неисправностей, чтобы обеспечить ее надежную работу.

Советы по профилактике и уходу за датчиком включения вентилятора

Для обеспечения надежной работы датчика включения вентилятора важно следовать нескольким простым, но эффективным рекомендациям. Правильный уход и профилактика помогут избежать преждевременных поломок и продлить срок службы устройства.

1. Регулярная проверка соединений: Один из основных аспектов профилактики — это периодическая проверка электрических соединений датчика. Со временем могут возникать коррозия или ослабление контактов, что может привести к неправильной работе датчика. Убедитесь, что все разъемы надежно закреплены и не имеют видимых повреждений.

2. Очистка от загрязнений: Датчик и его окружающая область должны быть чистыми. Пыль, грязь и другие загрязнения могут повлиять на работу датчика. Регулярно очищайте его от накопившихся частиц, используя мягкую щетку или сжатый воздух. Это поможет избежать перегрева и неправильной работы вентилятора.

3. Проверка температуры охлаждающей жидкости: Датчик включения вентилятора работает в зависимости от температуры охлаждающей жидкости. Регулярно проверяйте уровень и состояние охлаждающей жидкости в системе. Низкий уровень или загрязненная жидкость могут привести к неправильным показаниям датчика.

4. Замена при необходимости: Если вы заметили, что вентилятор включается слишком часто или, наоборот, не включается при повышении температуры, это может быть признаком неисправности датчика. В таких случаях рекомендуется заменить датчик на новый, чтобы избежать перегрева двигателя.

5. Использование качественных запчастей: При замене датчика включения вентилятора выбирайте только качественные и проверенные запчасти. Это обеспечит надежную работу системы охлаждения и снизит риск повторных поломок.

6. Профессиональная диагностика: Если вы не уверены в состоянии датчика или системы охлаждения в целом, лучше обратиться к специалистам. Профессиональная диагностика поможет выявить скрытые проблемы и предотвратить серьезные поломки в будущем.

Следуя этим простым советам, вы сможете поддерживать датчик включения вентилятора в исправном состоянии и обеспечить надежную работу системы охлаждения вашего автомобиля.
