В автомобилях Пежо 307 и 308 датчики обеспечивают надежную работу и безопасность. Они контролируют параметры, такие как температура охлаждающей жидкости, уровень кислорода в выхлопе и состояние системы ABS. Понимание их функций и своевременная замена неисправных датчиков повышают эффективность работы автомобиля и продлевают его срок службы. В статье рассмотрим основные датчики моделей Пежо 307 и 308, их назначение и процесс замены, что поможет владельцам поддерживать автомобили в отличном состоянии.

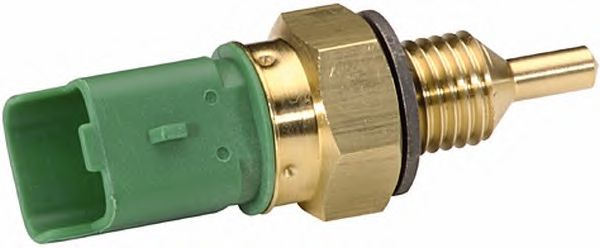

ДТОЖ
Регулятор температуры охлаждающей жидкости отвечает за поддержание оптимального температурного режима работы двигателя и передачу данных на контрольный щиток. Этот датчик также взаимодействует с блоком управления, что позволяет корректировать состав топливной смеси. В автомобилях марки Пежо 307 датчик антифриза располагается на термостате, со стороны салона.
Для замены датчика необходимо выполнить следующие шаги:
- Удалить коробку воздушного фильтра.
- Открутить крышку расширительного бачка антифриза, чтобы сбросить давление в системе.
- Закрутить крышку обратно.
- Отсоединить разъем.
- Извлечь фиксатор.
- Достать старый датчик и установить новый.
Коленвала
Датчик коленвала предназначен для передачи информации о положении коленчатого вала и определения его частоты вращения. Это устройство отправляет данные в блок управления двигателем, что дает возможность регулировать зажигание. Датчик располагается в передней части, в месте соединения двигателя и трансмиссии. Чтобы заменить его, достаточно извлечь старый датчик и установить новый.
| Датчик | Функция и расположение | Нюансы замены на Peugeot 307/308 |
|---|---|---|
| Датчик положения коленчатого вала (ДПКВ) | Определяет положение и скорость вращения коленвала. Расположен обычно в районе маховика или шкива коленвала. | Доступ может быть затруднен, часто требуется снятие защиты двигателя или других элементов. Важно правильно установить зазор между датчиком и зубчатым венцом. |
| Датчик положения распредвала (ДПРВ) | Определяет положение распредвала для синхронизации впрыска и зажигания. Расположен на головке блока цилиндров, обычно рядом с распредвалом. | Замена относительно проста, но важно не повредить уплотнительное кольцо. На некоторых моделях может потребоваться снятие клапанной крышки. |
| Датчик массового расхода воздуха (ДМРВ) | Измеряет количество воздуха, поступающего в двигатель. Расположен после воздушного фильтра, перед дроссельной заслонкой. | Чувствителен к загрязнениям. При замене важно использовать качественный аналог или оригинал. Не рекомендуется чистить подручными средствами, так как можно повредить чувствительный элемент. |
| Лямбда-зонд (кислородный датчик) | Измеряет содержание кислорода в отработавших газах для регулировки топливной смеси. Расположен в выпускном коллекторе (до катализатора) и/или после катализатора. | Может быть трудно открутить из-за высоких температур и коррозии. Требуется специальный ключ для лямбда-зонда. Важно не повредить проводку. |
| Датчик температуры охлаждающей жидкости (ДТОЖ) | Измеряет температуру антифриза. Расположен обычно на корпусе термостата или в головке блока цилиндров. | При замене может вытечь антифриз, поэтому рекомендуется выполнять на холодном двигателе и иметь емкость для сбора. Важно правильно затянуть, чтобы избежать утечек. |
| Датчик давления масла | Контролирует давление масла в системе смазки. Расположен на блоке двигателя, обычно рядом с масляным фильтром. | Замена проста, но важно не перетянуть, чтобы не повредить резьбу. Убедиться в отсутствии утечек после установки. |
| Датчик скорости автомобиля (ДСА) | Передает информацию о скорости автомобиля в ЭБУ. Расположен на коробке передач. | Доступ может быть затруднен, особенно на механических коробках передач. Важно правильно подключить электрический разъем. |
| Датчик детонации | Обнаруживает детонацию (неправильное сгорание топлива) и передает сигнал в ЭБУ для корректировки угла опережения зажигания. Расположен на блоке цилиндров. | Чувствителен к моменту затяжки. Неправильная затяжка может привести к некорректной работе. |
| Датчик положения дроссельной заслонки (ДПДЗ) | Определяет угол открытия дроссельной заслонки. Расположен на корпусе дроссельной заслонки. | На некоторых моделях может быть встроен в узел дроссельной заслонки, что усложняет отдельную замену. Требуется калибровка после замены на некоторых ЭБУ. |
| Датчик давления в коллекторе (MAP-сенсор) | Измеряет абсолютное давление во впускном коллекторе. Расположен на впускном коллекторе. | Замена обычно проста, но важно убедиться в герметичности соединения с коллектором. |
Интересные факты
Вот несколько интересных фактов о датчиках и их замене на автомобилях Пежо 307 и 308:
-
Разнообразие датчиков: На автомобилях Пежо 307 и 308 используется множество различных датчиков, включая датчики температуры, давления, кислорода и скорости. Каждый из этих датчиков играет ключевую роль в обеспечении эффективной работы двигателя и систем автомобиля. Например, датчик кислорода помогает контролировать соотношение топливо-воздух, что влияет на экономию топлива и уровень выбросов.
-
Сложности замены: Замена датчиков на Пежо 307 и 308 может быть сложной задачей из-за ограниченного доступа к некоторым из них. Например, датчик температуры охлаждающей жидкости может находиться в труднодоступном месте, что требует использования специальных инструментов и навыков. Неправильная установка или использование неоригинальных запчастей может привести к сбоям в работе системы.
-
Диагностика и ошибки: Современные автомобили, включая Пежо 307 и 308, оснащены бортовыми системами диагностики, которые могут выявлять неисправности датчиков. При замене датчиков важно не только установить новые детали, но и провести диагностику для сброса ошибок и проверки работы системы. Это позволяет избежать повторных проблем и гарантирует, что автомобиль будет функционировать корректно.

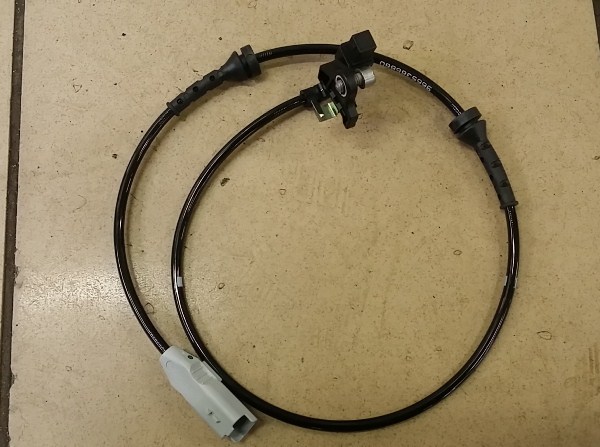

АБС
Контроллеры системы антиблокировки тормозов размещаются на колесных ступицах. Эти устройства предназначены для мониторинга и передачи информации о скорости каждого колеса в блок управления АБС. Кроме того, с автоматической коробкой передач они передают данные о скорости автомобиля на спидометр.
Скорости
Датчик скорости устанавливается исключительно на автомобили с механическими трансмиссиями. Его основная функция заключается в измерении скорости движения автомобиля и передаче этой информации на спидометр. В случае неисправности устройства стрелка на спидометре может либо полностью остановиться, либо показывать неверные данные. Устройство располагается рядом со стартером.
На практике, если контакт с датчиком нарушен или возникают первые признаки его неисправности, стрелка на спидометре может начать дергаться. Для замены датчика достаточно отсоединить провод и аккуратно извлечь устройство. Однако стоит помнить, что для замены потребуется слить трансмиссионную жидкость из коробки передач.
Читайте также:
Давления масла
Современные автомобили, включая Пежо 307, оснащены датчиком давления масла. Его основная функция заключается в том, чтобы предупреждать водителя о слишком низком давлении моторного масла в двигателе. Таким образом, этот датчик играет важную роль в предотвращении серьезных поломок мотора. Для информирования водителя на приборной панели установлен красный индикатор в виде масленки. Если он загорается во время движения, необходимо немедленно остановить автомобиль и в первую очередь проверить уровень масла в двигателе (автор видео — Андрей Кротов).
Если уровень масла оказался недостаточным, его следует срочно долить. В случае, если уровень в норме, необходимо провести диагностику работоспособности датчика. Как показывает практика, причиной неисправности может быть выход устройства из строя, обрыв проводки или слабый контакт с бортовой сетью. Датчик давления масла обычно располагается в корпусе масляного фильтра, чуть ниже его вставки.
Для диагностики давления масла в двигателе необходимо открутить датчик и установить манометр. Однако чаще всего проблемы с работой датчика связаны именно с плохим контактом с бортовой сетью.
Распредвала
Регулятор, отвечающий за контроль положения распределительного вала, располагается под защитной накладкой клапанных крышек. Этот элемент позволяет блоку управления автомобилем формировать необходимую искру, что критически важно для корректной работы двигателя. Если по каким-либо причинам данный компонент выходит из строя, автомобиль переходит в аварийный режим. В таком случае данные считываются контроллером коленчатого вала. В результате этого ухудшается динамика разгона автомобиля, а расход топлива, скорее всего, возрастет.
Уровня топлива
Контроллер уровня топлива предназначен для измерения количества бензина в баке. Это устройство интегрировано с топливным насосом в одном корпусе. Оно отправляет сигнал на приборную панель, информируя водителя о низком уровне топлива с помощью красного индикатора. Для замены регулятора потребуется снять задние сиденья, открыть доступ через люк и извлечь бензонасос. Затем необходимо разобрать топливный насос, извлечь датчик и установить новый.
Фотогалерея «Датчики Пежо 307»
Видео «Peugeot 406 ABS Fault»
Температуры охлаждающей жидкости
Датчик температуры охлаждающей жидкости (ТОЖ) является одним из ключевых элементов системы управления двигателем автомобиля Пежо 307 и 308. Он отвечает за измерение температуры охлаждающей жидкости, что позволяет контролировать работу двигателя и предотвращать его перегрев. Датчик передает информацию в блок управления двигателем (ECU), который, в свою очередь, регулирует работу системы впрыска топлива и систему охлаждения.
Существует два основных типа датчиков температуры охлаждающей жидкости: резистивные и термоэлектрические. Резистивные датчики изменяют свое сопротивление в зависимости от температуры, тогда как термоэлектрические используют термопару для измерения температуры. На автомобилях Пежо 307 и 308 чаще всего используются резистивные датчики, которые обеспечивают высокую точность и надежность.
Симптомы неисправности датчика температуры охлаждающей жидкости могут включать:
- Проблемы с запуском двигателя;
- Перегрев двигателя;
- Неисправности в системе впрыска;
- Показания температуры, которые не соответствуют реальному состоянию;
- Проблемы с работой вентилятора охлаждения.
Замена датчика температуры охлаждающей жидкости на автомобилях Пежо 307 и 308 может потребовать определенных навыков и инструментов. Процесс замены включает в себя следующие шаги:
- Отключите аккумулятор, чтобы избежать короткого замыкания.
- Слейте охлаждающую жидкость из системы, чтобы избежать ее утечки при замене датчика.
- Найдите датчик температуры охлаждающей жидкости, который обычно расположен на блоке цилиндров или в патрубке системы охлаждения.
- Отключите электрический разъем от датчика.
- С помощью специального инструмента или ключа аккуратно открутите датчик.
- Установите новый датчик, предварительно смазав его резьбу специальной пастой для герметизации.
- Подключите электрический разъем и залейте охлаждающую жидкость обратно в систему.
- Запустите двигатель и проверьте работу нового датчика, убедившись, что показания температуры корректны.
Важно помнить, что при замене датчика температуры охлаждающей жидкости необходимо использовать только оригинальные запчасти или качественные аналоги, чтобы избежать проблем с совместимостью и надежностью. Регулярная проверка состояния датчика и системы охлаждения в целом поможет предотвратить серьезные поломки и продлить срок службы двигателя вашего автомобиля.
Лямбда-зонд
Лямбда-зонд, или кислородный датчик, является одним из ключевых компонентов системы управления двигателем автомобилей Пежо 307 и 308. Его основная функция заключается в измерении содержания кислорода в выхлопных газах, что позволяет контролировать эффективность сгорания топлива и поддерживать оптимальные параметры работы двигателя.
Существует два типа лямбда-зондов: первичный (или перед катализатором) и вторичный (или после катализатора). Первичный зонд отвечает за регулирование соотношения воздух-топливо, в то время как вторичный контролирует эффективность работы катализатора. Оба датчика играют важную роль в снижении выбросов вредных веществ и обеспечении экономии топлива.
Симптомы неисправности лямбда-зонда могут включать увеличение расхода топлива, ухудшение динамики автомобиля, а также появление ошибок в системе диагностики (например, кодов ошибок P0130-P0167). Если вы заметили подобные проблемы, рекомендуется провести диагностику и, при необходимости, заменить датчик.
Замена лямбда-зонда на автомобилях Пежо 307 и 308 может быть выполнена самостоятельно, однако требует определенных навыков и инструментов. Для начала необходимо обеспечить доступ к датчику, который обычно располагается на выпускном коллекторе или вблизи катализатора. Для этого может потребоваться снять защитные элементы или другие компоненты, мешающие доступу.
Перед заменой лямбда-зонда рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания. Используйте специальный ключ для снятия датчика, так как он может быть сильно затянут. После удаления старого зонда необходимо установить новый, предварительно обработав резьбу специальной смазкой для предотвращения коррозии.
После установки нового лямбда-зонда важно выполнить сброс ошибок в системе управления двигателем с помощью диагностического оборудования. Это позволит избежать ложных срабатываний и обеспечит корректную работу нового датчика. Также стоит провести тест-драйв, чтобы убедиться в отсутствии проблем с работой двигателя и системой выхлопа.
Регулярная проверка и замена лямбда-зонда являются важными мерами по поддержанию работоспособности автомобиля и снижению его воздействия на окружающую среду. Рекомендуется следить за состоянием датчика и заменять его каждые 60-100 тысяч километров пробега, в зависимости от условий эксплуатации и качества топлива.
Датчик положения дроссельной заслонки
Датчик положения дроссельной заслонки (ДПДЗ) является одним из ключевых компонентов системы управления двигателем автомобилей Пежо 307 и 308. Он отвечает за определение положения дроссельной заслонки, что, в свою очередь, позволяет контролировать подачу воздуха в двигатель. Это критически важно для обеспечения оптимальной работы двигателя, его мощности и экономии топлива.
ДПДЗ обычно представляет собой потенциометр, который преобразует механическое движение дроссельной заслонки в электрический сигнал. Этот сигнал передается в блок управления двигателем (ECU), который использует его для регулирования работы системы впрыска топлива и других параметров, таких как угол зажигания.
Симптомы неисправности датчика положения дроссельной заслонки могут включать:
- Проблемы с запуском двигателя;
- Нестабильные обороты на холостом ходу;
- Потеря мощности при ускорении;
- Увеличенный расход топлива;
- Зажигание индикатора «Check Engine» на приборной панели.
Замена датчика положения дроссельной заслонки на автомобилях Пежо 307 и 308 может потребоваться в случае его неисправности или при диагностировании проблем, связанных с работой двигателя. Процесс замены включает несколько этапов:
- Подготовка: Перед началом работы необходимо отключить аккумулятор, чтобы избежать короткого замыкания и повреждения электроники.
- Доступ к датчику: Датчик обычно расположен на корпусе дроссельной заслонки. Для доступа к нему может потребоваться снять воздухозаборник или другие элементы, мешающие работе.
- Снятие старого датчика: Отсоедините электрический разъем от датчика и открутите крепежные винты, фиксирующие его на корпусе дроссельной заслонки.
- Установка нового датчика: Установите новый датчик на место, убедившись, что он правильно зафиксирован. Подключите электрический разъем.
- Проверка работы: После завершения замены подключите аккумулятор и запустите двигатель. Проверьте работу датчика с помощью диагностического оборудования, чтобы убедиться, что он функционирует корректно.
Важно отметить, что после замены датчика может потребоваться адаптация системы управления двигателем. Это связано с тем, что ECU может не распознавать новый датчик без соответствующей настройки. Рекомендуется использовать специализированное диагностическое оборудование для выполнения этой процедуры.
В заключение, датчик положения дроссельной заслонки играет важную роль в работе двигателя автомобилей Пежо 307 и 308. Регулярная проверка его состояния и своевременная замена помогут избежать серьезных проблем с двигателем и обеспечат его эффективную работу.
