Датчик коленвала — ключевой элемент системы управления двигателем, определяющий положение коленчатого вала и синхронизирующий работу компонентов. Неисправность датчика может вызвать проблемы, такие как трудности с запуском, нестабильный холостой ход и полную остановку двигателя. В статье рассмотрим основные признаки неисправности датчика коленвала и предоставим пошаговые инструкции по его диагностике и замене. Эти знания помогут своевременно выявить и устранить проблему, обеспечив надежную работу автомобиля.

Назначение, устройство и принцип действия

Датчик положения коленвала в автомобиле играет ключевую роль в регулировке системы впрыска топлива. Его наличие гарантирует синхронную работу каждой форсунки двигателя и всей системы зажигания.

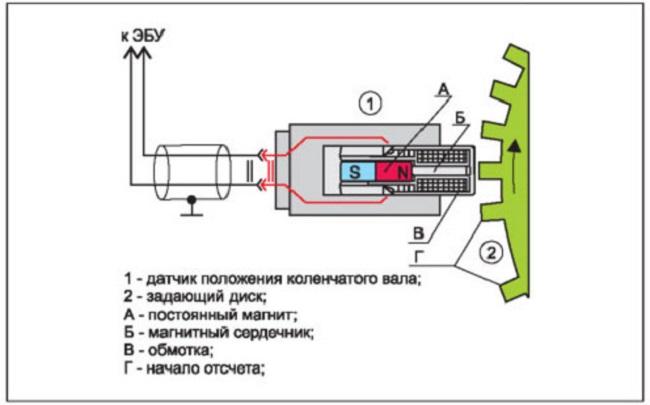

Контроллер включает в себя следующие элементы:

• 1 — каркас устройства, изготовленный из капрона;
• 2 — магнитные сердечники, выполненные из стали;
• 3 — обмотка, для которой используется тонкий медный провод;
• 4 — изоляция электрической цепи, обычно представлена в виде эмали или смолы.

Нарушение работы контроллера может привести к сбоям в подаче топлива. В процессе функционирования устройства управляющий модуль автомобиля, представляющий собой микроконтроллер, обеспечивает правильное положение поршня в каждый момент времени для каждого цилиндра двигателя.

Для корректной работы устройства процесс осуществляется по следующему алгоритму:

1. Коленвал двигателя оснащается специальным зубчатым валом, на котором отсутствуют два зубца, что сделано намеренно.
2. Когда коленвал начинает вращаться, все зубья проходят рядом с контроллером, что вызывает значительное искажение его магнитного поля.
3. При прохождении вала формируются сигналы в индукционной катушке контроллера. Импульсы передаются в базу данных, хранящуюся в памяти микроконтроллера. Отсутствующие зубцы на валу служат начальной и нулевой точкой, позволяя микропроцессору определить исходное положение коленвала.
4. Затем микропроцессор в автомобиле подсчитывает количество сигналов, полученных от устройства. Это позволяет определить положение коленчатого вала в заданный момент времени.
5. Обработанные импульсные данные передаются управляющему блоку, который активирует топливную форсунку, обеспечивая подачу топлива в систему зажигания.

При правильной работе двигатель автомобиля будет функционировать на максимальной мощности. Для достижения наивысшей производительности силовому агрегату потребуется минимальное количество топлива.

Разновидности датчиков

Стоит отдельно рассмотреть различные категории устройств:

1. Магнитные индукционные датчики. Эти устройства не нуждаются в отдельном источнике питания, таком как аккумулятор. Импульс для управляющего модуля создается за счет изменения напряжения в определенный момент времени. Это происходит, когда синхронизационный зубец проходит через магнитное поле. Магнитное поле формируется вокруг контроллера, который следит за оборотами вала и может использоваться в качестве устройства для контроля скорости.

2. Контроллер на основе эффекта Холла. Его функционирование основано на принципе, согласно которому ток начинает течь, когда на устройство воздействует изменяющееся магнитное поле. Синхронизационный вал перекрывает это поле, взаимодействуя с зубцами, которые создают магнитное поле вокруг контроллера. Устройства, работающие по принципу эффекта Холла, часто применяются в распределительных системах зажигания.

3. Оптические устройства. Эта категория контроллеров включает вал, который осуществляет синхронизацию с помощью отверстий или зубцов. Диск блокирует световой поток, проходящий между светодиодом и приемником. Приемник преобразует поступающий световой поток в электрический сигнал, который затем передается на микропроцессорный модуль.

Интересные факты

Вот несколько интересных фактов о неисправностях датчика коленвала и их признаках:

1. Симптомы неисправности: Одним из первых признаков неисправности датчика коленвала является затрудненный запуск двигателя. Если датчик не передает информацию о положении коленвала, ЭБУ (электронный блок управления) не сможет правильно рассчитать момент зажигания и впрыска топлива, что может привести к проблемам с запуском или даже к полной остановке двигателя.

2. Ошибки в системе: При неисправности датчика коленвала часто возникают ошибки, которые можно считать с помощью диагностического сканера. Наиболее распространенные коды ошибок — P0335 (неисправность датчика коленвала) и P0336 (неправильный сигнал от датчика). Эти коды могут помочь в быстрой диагностике проблемы и ее устранении.

3. Методы исправления: Исправление неисправности датчика коленвала может включать в себя не только замену самого датчика, но и проверку его проводки и соединений. Иногда проблема может заключаться в коррозии или повреждении проводов, что можно исправить, очистив или заменив поврежденные участки. Важно также убедиться, что датчик установлен правильно и не имеет механических повреждений.

Эти факты подчеркивают важность датчика коленвала для работы двигателя и необходимость своевременной диагностики и ремонта.

Где находится датчик коленвала?

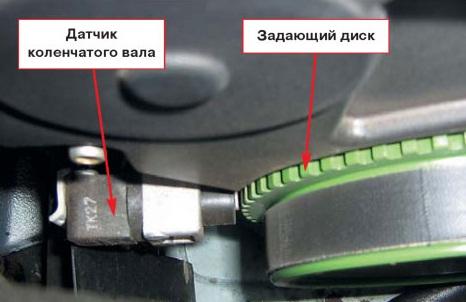

Контроллер монтируется в моторном отсеке на специально предназначенном кронштейне. Этот кронштейн находится в центральной зоне вала приводного устройства генератора. На современных автомобилях ДПКВ, как правило, устанавливается не вплотную, а с небольшим зазором рядом с зубчатым валом. Этот зазор составляет от 1 до 1,5 мм.

Основные признаки неисправности ДПКВ

Неисправности датчика или проблемы с работой сенсора устройства можно распознать по следующим признакам:

1. Двигатель автомобиля начал детонировать. При работе на холостом ходу или при увеличении скорости слышен стук гидрокомпенсаторов. Так называемые «пальчики» могут издавать стуки при движении в гору на низких оборотах двигателя.
2. Работа мотора стала менее стабильной, чем раньше. Обороты двигателя могут резко снижаться при движении на холостом ходу или, наоборот, увеличиваться. Автомобиль может заглохнуть, когда стоит в пробке или на светофоре.
3. Двигатель не достигает необходимых оборотов, несмотря на то, что работает на максимальной мощности.
4. Мощность двигателя может снижаться, а затем вновь увеличиваться, при этом водитель не предпринимает никаких действий.
5. Заметно ухудшаются аэродинамические характеристики и свойства автомобиля.
6. Возникают проблемы с запуском двигателя. Он может не заводиться или заводиться и сразу глохнуть.
7. При включении зажигания может пропадать искра. Она может отсутствовать полностью или появляться с определенной периодичностью.

Если автовладелец заметил как минимум три из перечисленных «симптомов» неисправности датчика положения коленчатого вала (ДПКВ), устройство необходимо заменить.

Важно помнить, что указанные неисправности не всегда указывают на поломку контроллера. Они могут быть связаны и с другими проблемами в работе двигателя. Например, резкое изменение мощности и падение оборотов могут свидетельствовать о засорении топливного насоса или магистралей, которые к нему подведены. Признаки неисправности ДПКВ могут также возникать из-за загрязнения разъема подключения датчика.

Канал Govorun4eg Auto на практике продемонстрировал признаки неисправностей в работе ДПКВ.

Датчик коленвала ДПКВ оШИБКА 0335 признаки неисправности, устранение и проверка

Как проверить ДПКВ на работоспособность?

Проверка функционирования ДПКВ может осуществляться тремя методами:

• с использованием мультиметра или аналогичного тестового устройства;
• путем проведения комплексной диагностики;
• при помощи осциллографа.

Диагностика датчика положения коленвала омметром

С помощью омметра можно проверить обмотку контроллера, измеряя сопротивление. Если омметр недоступен, можно воспользоваться мультиметром. В процессе диагностики рабочий датчик должен показывать сопротивление в диапазоне от 550 до 750 Ом.

Проверка заключается в измерении сопротивления катушки индуктивного контроллера. Если этот компонент выходит из строя, это отразится на значении сопротивления. Поэтому перед началом проверки важно установить нужный диапазон и провести диагностику с использованием щупов.

Метод проверки датчика коленвала с помощью омметра является одним из самых простых, однако он не гарантирует 100% точность результата.

Николай Ваганов показал, как правильно диагностировать ДПКВ с помощью мультиметра.

Проверка ДПКВ мультиметром ВАЗ-2107i

Комплексная диагностика датчика положения коленвала

Если в работе датчика коленвала выявлены признаки неисправности, можно воспользоваться методом комплексной диагностики. Этот способ является более сложным в реализации, но обеспечивает высокую точность результатов. Для его осуществления потребуется набор специализированных приборов и оборудования, которые не всегда доступны на каждом сервисном центре.

Для выполнения этой задачи понадобятся:

• мегомметр;
• сетевое трансформаторное устройство, используемое для расшифровки данных;
• стандартный прибор для измерения индуктивности;
• мультиметр или цифровой вольтметр.

При проведении комплексной диагностики датчика коленвала рекомендуется поддерживать температуру в пределах 20-22 градусов. Это условие необходимо для получения корректных значений, которые будет выдавать оборудование.

Особенности выполнения комплексной диагностики устройства:

1. С помощью омметра или другого тестера измеряется рабочее сопротивление.
2. При помощи прибора для измерения индуктивности определяется величина индукции на обмотке контроллера. Если датчик функционирует нормально, полученное значение должно находиться в диапазоне 250-400 мГн.
3. Далее измеряется сопротивление изоляционного слоя. При подаче напряжения в 500 вольт рабочий параметр должен составлять около 20 мОм. Сетевое трансформаторное устройство потребуется в случае, если контроллер периодически намагничивается. Если устройство исправно, все значения, полученные в ходе проверки, будут находиться в допустимых пределах.

Канал Автоэлектрика ВЧ продемонстрировал еще один интересный метод диагностики контроллера — с использованием гаечного ключа.

https://youtube.com/watch?v=-x5KaseCegk

Диагностика подачи сигнала датчиком положения коленвала с помощью осциллографа

Данный метод диагностики является самым точным среди всех представленных. Это связано с тем, что проверяется не только отдельная деталь коленчатого вала, но и его конструкция в процессе работы двигателя. Суть диагностики заключается в подключении осциллографа к контроллеру и наблюдении за сигналами, которые от него поступают, с помощью графических индикаторов. При этом нет необходимости снимать датчик с двигателя, так как все действия проводятся на работающем ДВС.

Алгоритм диагностики:

1. Подключите кабель с черным зажимом к массе или «земле» двигателя автомобиля.
2. Установите пробник щупа на сигнальные контакты контроллера. Подключение должно быть выполнено параллельно. Чтобы определить сигнальный выход, разъем должен быть помечен символом А.
3. Далее подключите второй щуп диагностического устройства. Разъем соединяется с аналоговым входом компьютера или ноутбука, на котором заранее установлено и настроено необходимое программное обеспечение.
4. При правильном подключении всех электрических цепей на экране ПК отобразится сигнал осциллографа в виде графика. Напряжение импульса будет определяться на входе контроллера, который подлежит диагностике.
5. Для диагностики необходимо выбрать специальный режим отображения графика, называемый Inductive Crankshaft. После настройки всех параметров запустите двигатель, затем проведите мониторинг всех показателей контроллера.

Если импульс от контроллера не соответствует номинальным значениям, двигатель будет заметно дергаться. При запуске мотора могут возникнуть трудности.

Появление таких проблем при мониторинге выходных импульсов контроллера указывает на следующие неисправности:

• сбои в работе конструкции контроллера;
• проблемы с элементом, отвечающим за синхронизацию вала;
• неисправности в зубцах.

Точное определение неработоспособного компонента возможно только после полной диагностики изменения импульсных волн. Обычно требуется заменить не сам контроллер, а зубчатый диск, который со временем изнашивается и выходит из строя.

Канал «Диагностика автомобилей» поделился особенностями проверки ДПКВ с использованием карманного осциллографа.

Осциллограф dso203 проверка ДПКВ

Как заменить ДПКВ?

Для упрощения процесса демонтажа и регулировки или замены контроллера, к нему подключается кабель длиной от 50 до 70 см. Этот провод оборудован специальными разъемами для гаечных ключей. Чтобы настроить положение контроллера, потребуется отрегулировать шайбу, установленную над местом крепления устройства. Регулировка этой шайбы может быть выполнена как в гараже, так и на станции технического обслуживания. Правильная настройка поможет избежать быстрого износа цилиндров двигателя и снизить расход топлива.

Порядок действий при замене контроллера:

1. Отключите контроллер от питания, отсоединив разъем с проводкой.
2. С помощью торцевого гаечного ключа открутите винт, который фиксирует устройство на посадочном месте.
3. Демонтируйте сам контроллер.
4. Установите новый контроллер на место. Закрутите обратно винт, который фиксирует устройство, и подключите разъем с проводами.
5. После установки контроллера выполните контрольную диагностику для измерения величины люфта. Проверьте зазор между зубьями шкива генератора и сердечником контроллера. Для измерения используйте набор щупов. Оптимальный люфт должен составлять от 0,39 до 0,41 мм, в идеале — 1 мм.

Если диагностика показала, что зазор значительно отличается от требуемого, необходимо отрегулировать положение контроллера или очистить его от загрязнений. После завершения замены запустите двигатель и проведите диагностику для проверки правильности выполненных работ.

Видео «Пример замены ДПКВ на автомобиле ВАЗ»

Канал «В гараже у Сандро» поделился информацией о нюансах замены контроллера в автомобилях ВАЗ десятого поколения, а также в моделях Калина, Гранта и Приора.

Замена датчика положения коленвала на ВАЗ 2110, Калине, Гранте, Приоре, 2112 и 2114

Причины выхода из строя датчика коленвала

Датчик коленвала, или датчик положения коленчатого вала, является одним из ключевых компонентов системы управления двигателем. Он отвечает за определение положения коленчатого вала и передачу этой информации в блок управления двигателем (ECU). Выход из строя этого датчика может привести к серьезным проблемам в работе двигателя. Рассмотрим основные причины, которые могут вызвать неисправность датчика коленвала.

1. Износ и старение компонентов: Со временем датчик может подвергаться физическому износу. Это может быть связано с воздействием высоких температур, вибраций и химических веществ, таких как масла и топлива. Износ может привести к снижению точности измерений и, как следствие, к сбоям в работе двигателя.

2. Электрические проблемы: Датчик коленвала работает на основе электрических сигналов. Повреждение проводки, коррозия контактов или обрыв проводов могут вызвать неправильную передачу сигналов. Это может привести к тому, что блок управления двигателем не будет получать необходимую информацию о положении коленчатого вала.

3. Неправильная установка: Если датчик был установлен неправильно, это может привести к его неправильной работе. Например, если датчик не установлен в нужном положении или не закреплен должным образом, он может не считывать данные корректно.

4. Загрязнение: Накопление грязи, масла или других загрязняющих веществ на поверхности датчика может помешать его нормальной работе. Это может привести к искажению сигналов, которые он передает в ECU.

5. Температурные колебания: Датчики коленвала могут быть чувствительны к изменениям температуры. Если двигатель перегревается или если датчик подвергается резким температурным колебаниям, это может негативно сказаться на его работе.

6. Влияние внешних факторов: Внешние факторы, такие как механические повреждения (удары, падения) или воздействие влаги, могут также привести к выходу датчика из строя. Например, попадание воды или грязи в соединения может вызвать коррозию и сбои в работе датчика.

Понимание причин неисправности датчика коленвала поможет в его диагностике и своевременном ремонте. Важно регулярно проверять состояние датчика и его соединений, чтобы избежать серьезных проблем с двигателем в будущем.

Советы по профилактике неисправностей ДПКВ

Профилактика неисправностей датчика положения коленвала (ДПКВ) играет ключевую роль в поддержании надежности и производительности двигателя. Вот несколько советов, которые помогут избежать проблем с этим важным компонентом:

• Регулярная диагностика: Периодическая проверка работы датчика коленвала с помощью диагностического оборудования позволяет выявить потенциальные проблемы на ранней стадии. Используйте сканеры OBD-II для считывания кодов ошибок и мониторинга параметров работы двигателя.
• Чистота и защита: Датчик коленвала может подвергаться воздействию грязи, масла и других загрязняющих веществ. Регулярно проверяйте его состояние и очищайте от загрязнений. Убедитесь, что защитные кожухи и уплотнения находятся в хорошем состоянии, чтобы предотвратить попадание влаги и грязи.
• Проверка проводки: Обратите внимание на состояние проводов и разъемов, соединяющих датчик с ЭБУ. Изоляция проводов должна быть целой, без трещин и повреждений. Плохие контакты могут привести к неправильной работе датчика.
• Замена по регламенту: Следуйте рекомендациям производителя по замене датчика коленвала. Обычно его срок службы составляет от 100 до 150 тысяч километров, но в зависимости от условий эксплуатации он может требовать более ранней замены.
• Контроль состояния двигателя: Обратите внимание на общие симптомы неисправностей двигателя, такие как нестабильная работа на холостом ходу, трудности с запуском или потеря мощности. Эти признаки могут указывать на проблемы с ДПКВ или другими компонентами системы зажигания и впрыска.
• Использование качественных запчастей: При замене датчика коленвала выбирайте только оригинальные или высококачественные аналоги. Некачественные запчасти могут быстро выйти из строя и привести к повторным проблемам.

Следуя этим рекомендациям, вы сможете значительно снизить риск возникновения неисправностей датчика коленвала и обеспечить надежную работу вашего автомобиля на протяжении долгого времени.

Частые ошибки при замене датчика коленвала

Замена датчика коленвала – это важная процедура, которая требует внимательности и точности. Часто при выполнении этой работы допускаются ошибки, которые могут привести к повторным неисправностям или даже повреждению других компонентов двигателя. Рассмотрим наиболее распространенные ошибки, которые могут возникнуть при замене датчика коленвала.

1. Неправильная диагностика неисправности

Перед заменой датчика коленвала необходимо провести полную диагностику системы. Часто владельцы автомобилей, не обладая достаточными знаниями, могут ошибочно считать, что проблема заключается именно в датчике. Необходимо проверить все возможные причины неисправности, включая проводку, разъемы и другие компоненты системы зажигания и впрыска.

2. Игнорирование рекомендаций производителя

Каждый производитель автомобиля предоставляет рекомендации по замене датчика коленвала, включая тип и модель детали. Использование неподходящего датчика может привести к неправильной работе двигателя. Важно следовать рекомендациям и использовать оригинальные или качественные аналоги.

3. Неправильная установка датчика

При установке нового датчика коленвала необходимо следить за правильным его расположением и креплением. Неправильная установка может привести к тому, что датчик не будет корректно считывать данные, что вызовет проблемы с работой двигателя. Убедитесь, что все крепежные элементы надежно зафиксированы, а сам датчик установлен в соответствии с указаниями.

4. Пренебрежение проверкой проводки и разъемов

Перед установкой нового датчика следует тщательно проверить состояние проводки и разъемов. Часто причиной неисправности является не сам датчик, а поврежденные провода или окисленные контакты. Если не устранить эти проблемы, новый датчик может быстро выйти из строя.

5. Неправильная калибровка

Некоторые модели автомобилей требуют калибровки датчика коленвала после его замены. Пренебрежение этой процедурой может привести к неправильной работе двигателя. Убедитесь, что вы ознакомились с инструкцией по калибровке и выполнили все необходимые шаги.

6. Неправильное использование инструментов

Использование неподходящих инструментов может привести к повреждению как датчика, так и других компонентов двигателя. Всегда используйте инструменты, рекомендованные производителем, и следуйте инструкциям по замене.

Избегая этих распространенных ошибок, вы сможете не только успешно заменить датчик коленвала, но и обеспечить надежную работу вашего автомобиля в будущем. Помните, что правильная диагностика и соблюдение всех рекомендаций – залог долгой службы вашего автомобиля.
