Датчик положения коленвала — ключевой элемент системы управления двигателем ВАЗ 2112, влияющий на производительность и надежность автомобиля. В статье рассмотрим местонахождение датчика, признаки неисправностей и способы их устранения. Эти знания помогут владельцам ВАЗ 2112 своевременно выявлять и устранять проблемы, обеспечивая стабильную работу двигателя и продлевая срок службы автомобиля.

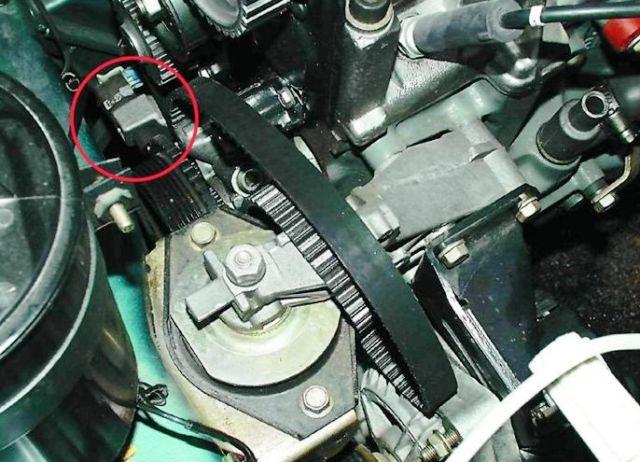

Где находится?
Чтобы выяснить, где именно расположен датчик положения коленвала на автомобиле ВАЗ, достаточно разобраться в его работе. Это довольно просто. Устройство фиксирует зубцы шкива коленвала, которые проходят мимо его сердечника, создавая импульсы переменного тока, которые затем передаются в электронный блок управления. Таким образом, датчик может находиться только вблизи шкива генератора. Он закреплен с помощью болта в специальном кронштейне, а к нему подсоединен длинный провод с разъемом.
В соответствии со стандартами, на модели ВАЗ 2112 с 16-клапанным двигателем устанавливается индукционный датчик положения вала, состоящий из намагниченного сердечника и обмотки. Этот датчик отслеживает движение мимо сердечника шестидесяти зубцов диска, расположенных с интервалом в 6 градусов. Важно отметить, что между двумя соседними зубцами имеется пропуск, что создает небольшой промежуток. Когда мимо устройства проходит впадина, возникает специальный импульс, который передается через провод в ЭБУ.
Электронный блок управления ВАЗ рассчитывает частоту вращения коленвала и отправляет соответствующие сигналы на форсунки. Важно следить за тем, чтобы расстояние между намагниченным сердечником и зубцами составляло 1±0,2 миллиметра. Если потребуется проверить или заменить датчик из-за неисправности, его легко найти — он крепится к крышке маслонасоса. Замена и проверка этого устройства не требуют особых навыков и под силу даже начинающему автомобилисту. Поэтому нет необходимости обращаться в сервисный центр, что сэкономит как время, так и деньги. На самостоятельную замену датчика уйдет меньше времени, чем на замену колеса.
Признаки неисправности
Если двигатель 16 клапанов на автомобиле 2112 выйдет из строя полностью, то его запуск будет невозможен. В других ситуациях можно наблюдать следующие симптомы и признаки неисправности:
- затрудненный запуск двигателя;
- нестабильная работа мотора;
- снижение мощности двигателя;
- появление детонации при высоких нагрузках.
| Признак неисправности | Возможная причина | Варианты исправления |
|---|---|---|
| Двигатель не заводится или заводится с трудом | Отсутствие сигнала с ДПКВ | Проверка разъема ДПКВ, проверка проводки, замена ДПКВ |
| Двигатель глохнет на ходу | Периодическое пропадание сигнала с ДПКВ | Проверка разъема ДПКВ, проверка проводки, замена ДПКВ |
| Нестабильная работа двигателя (троение, плавающие обороты) | Неправильный сигнал с ДПКВ | Проверка зазора между ДПКВ и задающим диском, очистка ДПКВ от загрязнений, замена ДПКВ |
| Повышенный расход топлива | Неправильный сигнал с ДПКВ | Проверка зазора между ДПКВ и задающим диском, очистка ДПКВ от загрязнений, замена ДПКВ |
| Загорается индикатор «Check Engine» | Ошибка P0335 (неисправность цепи датчика положения коленвала) | Диагностика ЭБУ, проверка проводки, замена ДПКВ |
| Отсутствие искры на свечах зажигания | Отсутствие сигнала с ДПКВ | Проверка разъема ДПКВ, проверка проводки, замена ДПКВ |
| Отсутствие импульсов на форсунках | Отсутствие сигнала с ДПКВ | Проверка разъема ДПКВ, проверка проводки, замена ДПКВ |
| Двигатель не развивает полную мощность | Неправильный сигнал с ДПКВ | Проверка зазора между ДПКВ и задающим диском, очистка ДПКВ от загрязнений, замена ДПКВ |
| Местонахождение ДПКВ | Находится на блоке цилиндров, напротив задающего диска (шкива коленвала) | Визуальный осмотр, доступ снизу автомобиля |
| Зазор между ДПКВ и задающим диском | Должен быть в пределах 0,5-1,5 мм | Регулировка положения ДПКВ (если предусмотрено), замена ДПКВ |
Интересные факты
Вот несколько интересных фактов о датчике положения коленвала на ВАЗ 2112:
-
Местонахождение и доступность: Датчик положения коленвала на ВАЗ 2112 расположен в нижней части двигателя, рядом с маховиком. Это делает его труднодоступным для замены, особенно если у автомобиля нет подъемника. Однако, несмотря на сложность доступа, его замена может значительно улучшить работу двигателя и устранить проблемы с запуском.
-
Признаки неисправности: Одним из основных признаков неисправности датчика положения коленвала является затрудненный запуск двигателя или его остановка во время движения. Также могут возникать проблемы с работой системы зажигания и впрыска, что приводит к нестабильной работе двигателя и увеличенному расходу топлива.
-
Варианты исправления неисправностей: Если датчик положения коленвала вышел из строя, его можно заменить на новый, но перед этим стоит проверить проводку и соединения, так как иногда проблема может заключаться в обрыве проводов или коррозии контактов. Также полезно провести диагностику системы управления двигателем, чтобы исключить другие возможные неисправности, которые могут вызывать схожие симптомы.
Способы устранения поломки
Если вы заметили хотя бы один из перечисленных симптомов неисправности, первым делом проверьте, нет ли загрязнений на устройстве и имеются ли механические повреждения. Для этого необходимо снять устройство, что не составит труда, так как вам понадобится всего лишь ключ на 10.
- Сначала отключите зажигание.
- Найдите датчик положения коленчатого вала.

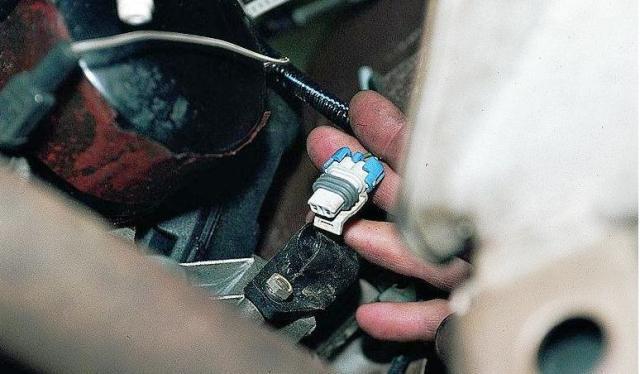

- Отсоедините разъемы.
- С помощью ключа открутите болт, который крепит устройство.
- Извлеките датчик положения коленвала из кронштейна.
Тщательно осмотрите устройство на наличие повреждений. Если такие имеются, лучше сразу отправиться в магазин за новым.
Вы также можете самостоятельно проверить это устройство, достаточно измерить сопротивление обмоток. Показания омметра должны находиться в диапазоне 550-570 Ом. Если значения соответствуют норме, возможно, проблема кроется в проводке. Проверьте все провода и соединения по очереди. Не пытайтесь ремонтировать датчик коленчатого вала на автомобилях ВАЗ — он не подлежит восстановлению.
Читайте также:
Перед установкой обязательно очистите место, куда будет устанавливаться датчик, от грязи и пыли. Затем установите датчик вала и закрутите болт. После подключения проводов можно считать работу завершенной. Как видите, вся процедура довольно проста. Если вам нужна дополнительная информация или вы не уверены, где находится вал, посмотрите предложенное нами видео.
Видео «Замена ДПКВ»
В данном видео квалифицированный специалист подробно объяснит и продемонстрирует процесс замены датчика положения коленчатого вала на автомобилях ВАЗ в случае его неисправности.
Причины выхода из строя датчика
Датчик положения коленвала (ДПКВ) ВАЗ 2112 является важным элементом системы управления двигателем, отвечающим за определение положения коленчатого вала и передачу этой информации в блок управления двигателем (ЭБУ). Выход из строя данного датчика может привести к серьезным проблемам в работе автомобиля, поэтому важно знать причины его неисправности.
Одной из основных причин выхода из строя ДПКВ является механическое повреждение. Это может произойти в результате удара, вибраций или неправильной установки датчика. Например, если датчик был установлен с перекосом или не зафиксирован должным образом, это может привести к его повреждению при работе двигателя.
Также стоит отметить, что датчик может выйти из строя из-за воздействия высоких температур. ДПКВ расположен в непосредственной близости к двигателю, и если система охлаждения работает неправильно, это может привести к перегреву датчика. В результате его элементы могут деформироваться или выйти из строя.
Коррозия и загрязнение также являются частыми причинами неисправности датчика. В условиях эксплуатации автомобиля, особенно в регионах с плохими дорожными условиями или в условиях повышенной влажности, на датчике могут скапливаться грязь, пыль и влага. Это может привести к короткому замыканию или другим электрическим неисправностям.
Кроме того, старение материалов, из которых изготовлен датчик, также может стать причиной его выхода из строя. Со временем, из-за воздействия температуры и вибраций, могут ухудшаться характеристики изоляции проводов и других компонентов датчика, что может привести к его неисправности.
Наконец, неправильная работа блока управления двигателем (ЭБУ) может также вызвать проблемы с датчиком положения коленвала. Если ЭБУ не получает корректные сигналы от датчика, это может привести к неправильной работе двигателя, даже если сам датчик находится в исправном состоянии.
Знание этих причин поможет владельцам автомобилей ВАЗ 2112 своевременно выявлять и устранять неисправности, связанные с датчиком положения коленвала, что в свою очередь обеспечит надежную работу двигателя и повысит безопасность эксплуатации автомобиля.
Советы по выбору нового датчика
При выборе нового датчика положения коленвала для автомобиля ВАЗ 2112 важно учитывать несколько ключевых факторов, чтобы обеспечить надежную работу двигателя и избежать дополнительных затрат на ремонт. Вот несколько советов, которые помогут вам сделать правильный выбор.
1. Оригинальные запчасти или аналоги? Приобретение оригинального датчика от производителя гарантирует соответствие всем техническим требованиям и стандартам. Однако, если ваш бюджет ограничен, можно рассмотреть качественные аналоги. Важно выбирать продукцию от проверенных брендов, которые зарекомендовали себя на рынке.
2. Проверка совместимости. Перед покупкой обязательно уточните, подходит ли выбранный датчик для вашей модели автомобиля. Для этого можно обратиться к руководству по эксплуатации или проконсультироваться с продавцом. Неправильный выбор может привести к некорректной работе двигателя.
3. Обратите внимание на отзывы. Изучите отзывы других автовладельцев о конкретных моделях датчиков. Это поможет вам понять, насколько надежен тот или иной продукт. Часто на форумах можно найти информацию о том, какие датчики служат дольше и реже выходят из строя.
4. Гарантия и возврат. Убедитесь, что на датчик предоставляется гарантия. Это защитит вас от возможных дефектов и позволит вернуть или обменять товар в случае необходимости. Также стоит уточнить условия возврата, чтобы избежать неприятных ситуаций.
5. Ценовой диапазон. Сравните цены на датчики в разных магазинах. Не стоит гнаться за слишком низкой ценой, так как это может свидетельствовать о низком качестве товара. Оптимальный вариант – это средняя цена, которая соответствует качеству и надежности.
6. Установка датчика. Если вы не планируете устанавливать датчик самостоятельно, уточните стоимость установки в сервисном центре. Иногда цена на установку может значительно варьироваться, и это стоит учитывать при расчете общего бюджета на замену.
Следуя этим рекомендациям, вы сможете выбрать качественный датчик положения коленвала для вашего ВАЗ 2112, что обеспечит надежную работу двигателя и продлит срок службы автомобиля.
Обслуживание и профилактика датчика положения коленвала
Обслуживание датчика положения коленвала ВАЗ 2112 является важным аспектом поддержания исправности двигателя и его эффективной работы. Датчик, отвечающий за определение положения коленчатого вала, играет ключевую роль в системе управления двигателем, обеспечивая точное время впрыска топлива и зажигания. Регулярное обслуживание и профилактика помогут избежать серьезных неисправностей и продлить срок службы автомобиля.
Первым шагом в обслуживании датчика является его визуальный осмотр. Необходимо проверить состояние проводки и разъемов, убедиться в отсутствии коррозии, повреждений или загрязнений. Если проводка повреждена, это может привести к неправильной работе датчика и, как следствие, к сбоям в работе двигателя.
Также стоит обратить внимание на крепление датчика. Он должен быть надежно зафиксирован на своем месте, так как вибрации и механические воздействия могут привести к его повреждению или смещению. Если датчик установлен неправильно, это может вызвать ошибки в показаниях и привести к неправильной работе двигателя.
Регулярная чистка датчика также является важной частью профилактики. На его поверхности может скапливаться грязь и нагар, что негативно сказывается на его работе. Для очистки рекомендуется использовать специальные средства, предназначенные для электроники, или изопропиловый спирт. Не следует использовать абразивные материалы, которые могут повредить чувствительные элементы датчика.
Кроме того, важно следить за состоянием системы охлаждения двигателя. Перегрев может негативно сказаться на работе датчика, поэтому регулярная проверка уровня охлаждающей жидкости и состояния радиатора поможет избежать проблем. Также стоит обратить внимание на состояние других датчиков и систем, так как неисправности в одной из них могут повлиять на работу датчика положения коленвала.
Если в процессе эксплуатации автомобиля возникают подозрения на неисправность датчика, рекомендуется провести диагностику. Современные сканеры могут помочь выявить ошибки, связанные с работой датчика, и определить необходимость его замены. В случае обнаружения неисправностей, важно не откладывать ремонт, так как это может привести к более серьезным проблемам с двигателем.
В заключение, регулярное обслуживание и профилактика датчика положения коленвала ВАЗ 2112 помогут избежать многих проблем и обеспечат надежную работу двигателя. Следуя простым рекомендациям, можно значительно продлить срок службы как самого датчика, так и двигателя в целом.
