В статье рассмотрим набор датчиков автомобиля ВАЗ 2112: их схему, описание и расположение. Знание датчиков, отвечающих за работу двигателя, и умение их заменять поможет владельцам поддерживать автомобиль в исправном состоянии и сэкономить на ремонте. Предоставим советы и рекомендации, упрощающие процесс замены датчиков, например, дроссельной заслонки.

Описание и особенности замены датчиков

Где располагаются все датчики на ВАЗ 2112 с 16 клапанами и какие функции они выполняют? Ниже приведены информация о расположении датчиков и их назначении. В нашем списке присутствует множество устройств, однако мы сосредоточимся только на самых ключевых датчиках ВАЗ.

7 Основных датчиков авто. За что отвечают? Где находятся? Признаки неисправности.

Положения дроссельной заслонки

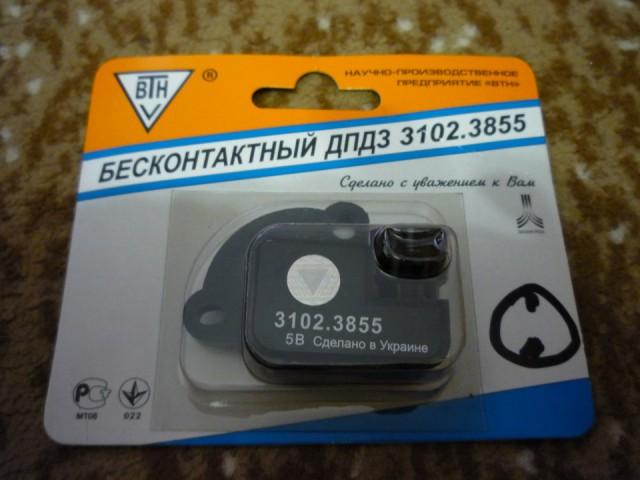

Датчик положения дроссельной заслонки (ДПДЗ) на автомобилях ВАЗ отслеживает положение педали акселератора. Этот элемент установлен на корпусе дроссельной системы и механически соединен с осью дросселя. ДПДЗ представляет собой потенциометрическое устройство, состоящее из резистора. Один из его выводов подключается к бортовой сети, второй — к массе, а третий вывод соединяется с контроллером, который определяет положение заслонки, основываясь на данных от других датчиков.

Регуляторы могут выйти из строя как в результате естественного износа, так и после мойки двигателя, если они будут повреждены. Для замены датчика достаточно отключить его от источника питания и открутить болты, на которых он закреплен. При установке нового устройства важно правильно подключить все контакты.

Интересные факты

Вот несколько интересных фактов о датчиках на ВАЗ 2112:

1. Разнообразие датчиков: ВАЗ 2112 оснащен множеством датчиков, которые обеспечивают работу системы управления двигателем и других систем автомобиля. К основным датчикам относятся датчик температуры охлаждающей жидкости, датчик массового расхода воздуха (ДМРВ), датчик положения дроссельной заслонки и датчик кислорода. Каждый из этих датчиков играет ключевую роль в оптимизации работы двигателя и снижении выбросов.

2. Система диагностики: ВАЗ 2112 использует систему самодиагностики, которая позволяет выявлять неисправности в работе датчиков. При помощи специального сканера можно считать коды ошибок, что значительно упрощает процесс ремонта и обслуживания автомобиля. Это стало особенно актуально с переходом на более современные системы управления двигателем.

3. Расположение датчиков: Расположение датчиков на ВАЗ 2112 было продумано для удобства обслуживания. Например, датчик температуры охлаждающей жидкости находится на блоке цилиндров, что позволяет быстро получать информацию о температуре двигателя. Датчик кислорода расположен в выхлопной системе, что обеспечивает точное измерение содержания кислорода в выхлопных газах и, соответственно, позволяет корректировать состав топливно-воздушной смеси.

Эти факты подчеркивают важность датчиков в обеспечении эффективной работы автомобиля и упрощении его диагностики.

Скорости

Датчик скорости ВАЗ служит для информирования водителя о текущей скорости автомобиля. В целом, качество этих устройств можно оценить как среднее, и их неисправность может негативно сказаться на динамике транспортного средства. Датчики устанавливаются в специальные выемки коробки передач, а их работа основана на эффекте Холла.

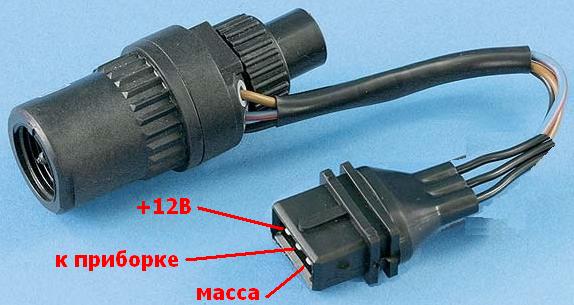

На регулятор поступает 12-вольтовый сигнал от контроллера. Устройство генерирует сигнал определенной частоты, который зависит от скорости движения автомобиля. Кроме того, датчик также участвует в управлении системой впрыска. Для замены датчика скорости необходимо сначала отключить его от источника питания, а затем с помощью гаечного ключа выкрутить из места установки. Как видите, процесс довольно прост.

Чтобы определить, что датчик скорости нуждается в замене, достаточно обратить внимание на работу двигателя — обычно симптомы говорят сами за себя:

1. Обороты двигателя начинают колебаться, особенно при движении на нейтральной передаче или во время стоянки. В некоторых случаях двигатель может неожиданно глохнуть, если водитель не нажимает на педаль акселератора.
2. Основной признак — отсутствие показаний скорости на спидометре. Стрелка может не подниматься вовсе или подниматься и опускаться, в общем, функционировать неправильно.
3. Еще один симптом, указывающий на неисправность, — увеличение расхода топлива. Конечно, этот признак может свидетельствовать о различных проблемах с двигателем, но если обороты колеблются, а скорость отображается некорректно, стоит задуматься о замене датчика.
4. В целом наблюдается снижение мощности двигателя.

Коленвала

Контроллер положения коленвала ВАЗ состоит из обмотки и намагниченного сердечника. Датчик положения коленвала (ДПКВ) представляет собой индукционное устройство, предназначенное для отслеживания прохождения 60 зубцов коленвала мимо сердечника, которые расположены с интервалом в 6 градусов. Важно отметить, что на валу отсутствуют два зубца, что создает небольшой промежуток. Когда датчик фиксирует отсутствие зубцов, он генерирует специальный сигнал, который передается в блок управления (автор видео о запуске двигателя с неисправным ДПКВ — канал Автоэлектрика ВЧ).

Блок управления, в свою очередь, начинает вычислять частоту вращения вала и одновременно отправляет импульсы на форсунки. Найти его несложно — он располагается на крышке масляного насоса.

Необходимость замены этого элемента возникает, если в работе автомобиля наблюдаются следующие признаки:

• трудности при запуске двигателя;
• нестабильная работа силового агрегата;
• снижение мощности двигателя;
• детонация при повышенных нагрузках.

Для замены ДПКВ в домашних условиях следует выполнить несколько простых шагов:

1. Сначала отключите зажигание и найдите контроллер.
2. Отсоедините от него штекер питания.
3. С помощью гаечного ключа открутите болт, который фиксирует регулятор.
4. Удалите устройство из его посадочного места и установите новый ДПКВ.

https://youtube.com/watch?v=7mrVraozAIg

Распредвала

Контроллер распредвала или датчик фаз (ДФ) устанавливается исключительно на 16-клапанные двигатели. Информация, получаемая от ДФ, используется для точного впрыска топливной смеси в определённый цилиндр. В случае неисправности контроллера распредвала подача топлива осуществляется в попарно-параллельном режиме, что приводит к обогащению горючей смеси.

В автомобилях ВАЗ 2110 датчик фаз располагается в верхней части головки блока цилиндров, прямо за шкивом впускного распределительного вала. На этом шкиве имеется задающий диск с определённым количеством зубцов и выемкой в местах, где зубцы отсутствуют. Когда ДФ фиксирует выемку, в этот момент открывается впускной клапан первого цилиндра.

Для замены датчика фаз следует придерживаться следующего алгоритма:

1. В первую очередь необходимо отключить зажигание, а также отсоединить аккумулятор от питания.
2. Для демонтажа устройства нужно отсоединить разъем фиксации, который представляет собой пластиковый язычок.
3. После отключения питания от устройства с помощью гаечного ключа (удобнее использовать торцевой) следует выкрутить два болта, фиксирующих регулятор. Затем, прижимая устройство к головке блока цилиндров, аккуратно извлеките старый датчик и установите новый.

Видео «Диагностика ДФ в домашних условиях»

Как корректно протестировать функциональность контроллера распредвала в домашних условиях и избежать распространенных ошибок — смотрите в видео ниже (автор ролика — канал Диагностика автомобиля ВАЗ — Лада своими руками).

Как проверить Датчик распредвала — фаз на Ладе Калине, Гранте, Приоре, а также 2110-2112-2114-2115

Температуры охлаждающей жидкости

Температура охлаждающей жидкости (ТОЖ) является одним из ключевых параметров, влияющих на работу двигателя автомобиля ВАЗ 2112. Этот датчик отвечает за измерение температуры жидкости, которая циркулирует в системе охлаждения двигателя. Правильная работа системы охлаждения критически важна для предотвращения перегрева двигателя и обеспечения его эффективной работы.

Датчик температуры охлаждающей жидкости установлен в блоке цилиндров или в термостате, в зависимости от конкретной конфигурации автомобиля. Он представляет собой термистор, который изменяет свое сопротивление в зависимости от температуры окружающей среды. При повышении температуры охлаждающей жидкости сопротивление датчика уменьшается, что позволяет электронному блоку управления (ЭБУ) двигателя корректировать параметры работы двигателя, такие как впрыск топлива и угол опережения зажигания.

Сигнал от датчика передается в ЭБУ, который, в свою очередь, использует эту информацию для оптимизации работы двигателя. Например, если температура охлаждающей жидкости слишком низкая, ЭБУ может увеличить количество подаваемого топлива для достижения оптимальной рабочей температуры. В случае перегрева, система может активировать вентилятор охлаждения или ограничить подачу топлива, чтобы предотвратить повреждение двигателя.

Важно отметить, что неисправность датчика температуры охлаждающей жидкости может привести к серьезным проблемам. Например, если датчик выдает неверные показания, это может привести к перегреву двигателя или, наоборот, к его недостаточному прогреву. В обоих случаях это негативно скажется на производительности автомобиля и может привести к дорогостоящему ремонту.

Для проверки работоспособности датчика температуры охлаждающей жидкости можно использовать мультиметр. Необходимо измерить сопротивление датчика при различных температурах и сравнить полученные значения с эталонными. Если показания значительно отличаются, датчик следует заменить.

Расположение датчика температуры охлаждающей жидкости на ВАЗ 2112 обычно легко доступно, что упрощает его замену. Однако перед выполнением любых работ рекомендуется ознакомиться с руководством по эксплуатации автомобиля и следовать всем рекомендациям производителя.

Давления масла

Датчик давления масла на ВАЗ 2112 является одним из ключевых элементов системы контроля состояния двигателя. Он предназначен для измерения давления масла в системе смазки и передачи этой информации на приборную панель, где водитель может следить за состоянием двигателя.

Датчик давления масла работает по принципу изменения электрического сопротивления в зависимости от давления масла. В случае, если давление масла падает ниже установленного уровня, датчик отправляет сигнал на контрольную лампу на приборной панели, которая загорается, предупреждая водителя о возможной проблеме. Это может свидетельствовать о недостаточном уровне масла, его загрязнении или о неисправности масляного насоса.

Расположение датчика давления масла на ВАЗ 2112 обычно находится на блоке цилиндров, в области масляного канала. Для доступа к датчику может потребоваться снять защитный кожух или другие элементы, что может усложнить процесс замены или проверки. Важно помнить, что при работе с датчиком необходимо соблюдать осторожность, так как система смазки находится под давлением, и при неправильных действиях можно получить травму или повредить детали.

При замене датчика давления масла важно использовать только оригинальные или качественные аналоги, так как некачественные детали могут привести к неправильным показаниям и, как следствие, к серьезным повреждениям двигателя. Также стоит обратить внимание на состояние проводки и разъемов, так как они могут быть причиной неисправностей в работе датчика.

Для проверки работоспособности датчика давления масла можно использовать манометр, который подключается к масляному каналу. Это позволит точно определить, соответствует ли давление масла норме. Если показания манометра находятся в пределах допустимых значений, а контрольная лампа все равно горит, возможно, проблема заключается в самом датчике.

Таким образом, датчик давления масла на ВАЗ 2112 играет важную роль в обеспечении надежной работы двигателя. Регулярная проверка его состояния и правильная эксплуатация помогут избежать серьезных поломок и продлить срок службы автомобиля.

Лямбда-зонда

Лямбда-зонд, также известный как датчик кислорода, является одним из ключевых компонентов системы управления двигателем автомобиля ВАЗ 2112. Его основная функция заключается в измерении содержания кислорода в выхлопных газах, что позволяет контролировать эффективность сгорания топлива и оптимизировать работу двигателя.

Лямбда-зонд устанавливается в выхлопной системе, обычно перед катализатором, и представляет собой чувствительный элемент, который реагирует на изменения концентрации кислорода в выхлопных газах. В зависимости от типа лямбда-зонда, он может быть как одно-, так и двухконтурным. В ВАЗ 2112 используется двухконтурный датчик, который обеспечивает более точные данные для системы управления двигателем.

Работа лямбда-зонда основана на принципе электрохимической реакции. Он состоит из керамического элемента, покрытого платиновыми электродами. Когда выхлопные газы проходят через зонд, происходит реакция между кислородом и платиной, что приводит к изменению напряжения на выходе датчика. Это напряжение передается в блок управления двигателем, который, в свою очередь, корректирует соотношение воздух-топливо для достижения оптимальной работы двигателя.

Правильная работа лямбда-зонда критически важна для обеспечения экономии топлива и снижения выбросов вредных веществ в атмосферу. Если датчик выходит из строя или начинает работать некорректно, это может привести к увеличению расхода топлива, ухудшению динамических характеристик автомобиля и повышению уровня токсичности выхлопных газов.

Симптомами неисправности лямбда-зонда могут быть: загорание индикатора «Check Engine» на приборной панели, нестабильная работа двигателя на холостом ходу, увеличение расхода топлива и резкое изменение динамики автомобиля. Для диагностики состояния датчика можно использовать специальное оборудование, которое позволяет проверить его работоспособность и точность показаний.

Замена лямбда-зонда на ВАЗ 2112 производится в случае его неисправности. Процесс замены не требует сложных инструментов и может быть выполнен самостоятельно. Для этого необходимо: отключить аккумулятор, отсоединить электрический разъем от датчика, открутить его с помощью специального ключа и установить новый зонд, следуя обратной последовательности.

Важно помнить, что лямбда-зонд является чувствительным элементом, и его работа может быть нарушена из-за загрязнения или механических повреждений. Поэтому регулярная проверка состояния этого датчика и его замена при необходимости помогут поддерживать оптимальную работу двигателя и снизить негативное воздействие на окружающую среду.
