Панель приборов — ключевой элемент управления автомобилем. В модели ВАЗ 2112 она обеспечивает водителя информацией о состоянии машины. В этой статье рассмотрим нюансы европанели, ее обозначения и особенности, а также дадим советы по ремонту и установке. Это будет полезно владельцам старых автомобилей, желающим обновить панель и улучшить функциональность, а также тем, кто сталкивается с проблемами в работе приборов.

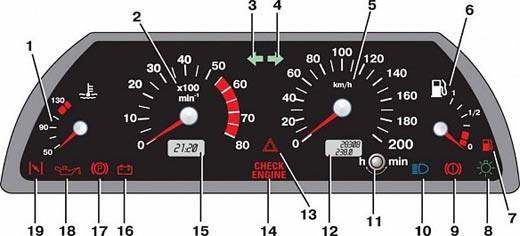

Описание и расположение индикаторов на панели

После 2006 года на автомобили ВАЗ 2112 была внедрена новая приборная панель. По не совсем ясным причинам, любое ее описание часто сопровождается словом «евро», что, вероятно, связано с ее современным дизайном и высоким качеством.

Однако, чтобы эффективно использовать эту панель, необходимо знать, что означают различные индикаторы, которые не всегда легко интерпретировать даже с помощью инструкции. Часто можно лишь догадываться о значении того или иного сигнала. Чтобы упростить эту задачу, обратите внимание на схему щитка приборов ниже и пояснения к ней.

1. Стрелочный указатель. Он показывает приблизительную температуру охлаждающей жидкости. Данные поступают от датчика, установленного между головкой блока цилиндров и термостатом, что обеспечивает точность измерений. Секции имеют диапазон в 20 градусов: нижний предел – 50, верхний – 130.
2. Тахометр. Его функция известна каждому водителю – отображать обороты двигателя в минуту. Секции разделены на 5 единиц, с отметками каждые 10. Чтобы получить реальное значение, добавьте к цифре два нуля. При достижении 55 оборотов двигатель попадает в красную зону.
3. Индикатор левого поворотника.
4. Индикатор правого поворотника.
5. Спидометр. Это индукционный прибор, который получает данные о скорости с датчика на коробке передач. К сожалению, его точность оставляет желать лучшего, погрешность может достигать 5 км/ч и более.
6. Уровень топлива. Датчик установлен непосредственно в баке.
7. Контрольная лампа, сигнализирующая о критически низком уровне топлива.
8. Индикатор ближнего света.
9. Лампа, контролирующая уровень тормозной жидкости.
10. Индикатор дальнего света.
11. Рычажок для настройки часов.
12. Общий (одометр) и суточный пробег.
13. 14. Сигнал о сбое в электронных системах, который может привести к серьезной неисправности двигателя.
14. Часы и термометр.
15. Низкое напряжение зарядки аккумулятора.
16. Лампа, сигнализирующая о включенном ручном тормозе.
17. Критически низкое давление масла.
18. Индикатор обогащения топливной смеси.

Согласно приведенной выше схеме, вы сможете легко запомнить значения различных тревожных индикаторов. Хотя это комбинация приборов для ВАЗ 2112, на других моделях ВАЗа она в целом схожа.

Почему не работает панель приборов на Ваз 2112 евро панель сброс глюка

Возможные неисправности

Неисправности, связанные с панелью, могут возникать из-за неправильного подключения. В результате этого некоторые индикаторы или даже все они могут оказаться неработоспособными.

Если изначально все работало без сбоев, а затем появились проблемы, стоит обратить внимание на состояние проводки. После длительного использования могут выпадать различные кнопки, но их замена не представляет сложности. Также возможно перегорание блока предохранителей, и его замена обойдется примерно в 1800 рублей.

Интересные факты

Вот несколько интересных фактов о нюансах европанели приборов на ВАЗ 2112 и особенностях ее ремонта:

1. Совместимость с другими моделями: Европанель на ВАЗ 2112 была разработана с учетом совместимости с другими моделями ВАЗ, такими как 2110 и 2111. Это означает, что многие элементы, включая приборы и переключатели, могут быть взаимозаменяемыми, что упрощает процесс ремонта и модернизации.

2. Электронные датчики: В отличие от более ранних моделей ВАЗ, европанель на 2112 использует электронные датчики для отображения информации на приборной панели. Это позволяет более точно измерять параметры, такие как температура двигателя и уровень топлива, но также делает систему более чувствительной к неисправностям. При ремонте важно учитывать необходимость проверки не только самих приборов, но и проводки и датчиков.

3. Модернизация и тюнинг: ВАЗ 2112 с европанелью стал популярной основой для тюнинга благодаря возможности установки более современных приборов и мультимедийных систем. Многие владельцы заменяют стандартные приборы на более современные аналоги, что требует знаний о совместимости и особенностях подключения, а также может потребовать доработки проводки.

Эти факты подчеркивают как технические особенности, так и возможности для кастомизации, которые делают ВАЗ 2112 интересным объектом для автолюбителей.

Инструкция по монтажу и ремонту

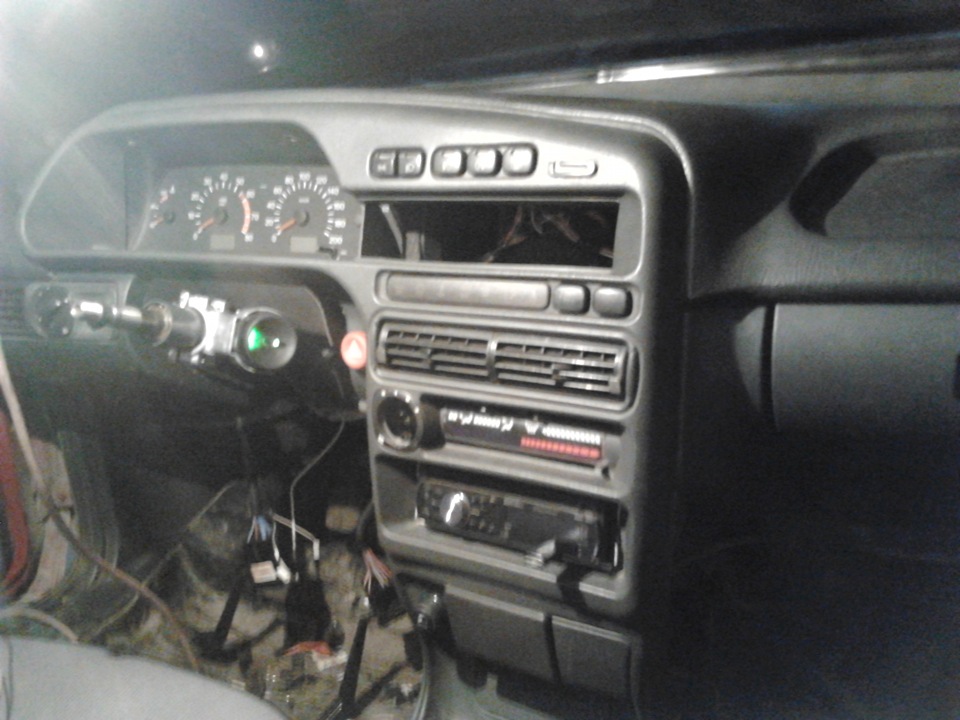

Замена панели, особенно при установке на старый ВАЗ 2112, может быть достаточно сложной задачей. На автомобилях более ранних моделей отсутствуют некоторые функции, для которых предусмотрены кнопки на новой панели. Возможно, потребуется внести изменения в проводку.

Инструменты и материалы

Для выполнения работы понадобятся стандартные инструменты.

Однако потребуется определенное количество дополнительных материалов:

• заглушки для кнопок, которые не используются в старом автомобиле;
• воздуховоды;
• разнообразные вставки, кнопки (5 штук) и колодки;
• новый жгут проводов, соответствующий схеме подключения;
• кронштейны для установки приборной панели;

Алгоритм действий

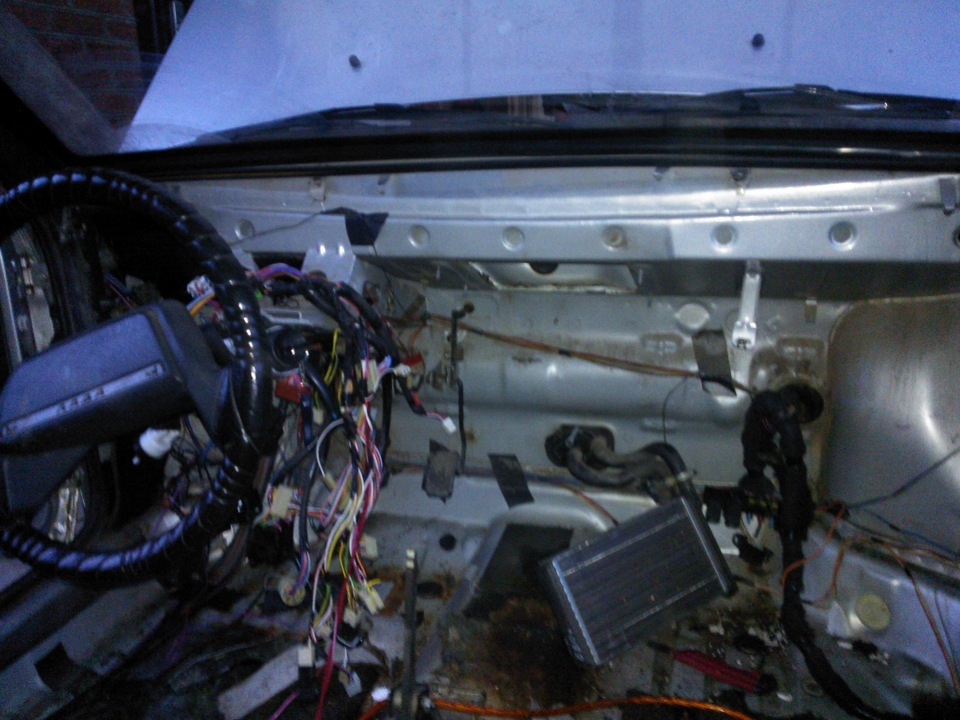

Сначала необходимо демонтировать старую панель. Этот процесс аналогичен тому, что выполняется на других моделях автомобилей ВАЗ.

При установке новой панели следует заменить замок зажигания на тот, который используется в моделях «десятка» или «Калина», в зависимости от количества клемм на колодке замка. Можно оставить старый замок и просто перенастроить провода, но новый вариант будет выглядеть более современно и работать лучше.

Также потребуется обновить проводку. Не забудьте подключить габаритные огни с помощью двух дополнительных проводов к ш4/13 и ш3/13 на монтажном блоке. Это актуально для старых блоков, которые имеют 11 мест под реле.

Подключение может иметь свои особенности в зависимости от того, используется ли инжектор или карбюратор. Если вы приобрели заводскую панель в сборе, то к ней должна прилагаться инструкция. Важно отметить, что для инжекторных моделей не устанавливается датчик скорости, учитывайте это при монтаже.

Электросхема автомобиля может стать вам хорошим помощником. Если у вас ее нет, вы можете найти в интернете. Учтите, что между моделями ВАЗ 21124, 2111 и другими вариантами могут быть различия, поэтому ищите именно свою схему.

Если после подключения панель приборов не функционирует, проверьте правильность подключения проводов – чаще всего проблема заключается именно в этом.

Евро панель ваз 2110-11-12

Идеи для тюнинга

Для владельцев ВАЗ 2112 возможности тюнинга панели приборов не так уж и велики. Однако вы можете добавить дополнительную подсветку, что позволит лучше видеть показания в темное время суток. Это выглядит очень стильно, особенно если выбрать для подсветки эффектный синий цвет.

На данной панели достаточно пространства для установки кнопок, которые не были необходимы на старых моделях. Вы можете, например, установить обогрев боковых зеркал и разместить его управление на этих кнопках.

Фотогалерея

Видео «Европанель на ВАЗ 2112»

Европанель на Ваз 2112

Сравнение с другими моделями ВАЗ

Европанели приборов, установленные на ВАЗ 2112, имеют свои уникальные особенности, которые отличают их от аналогичных систем, используемых в других моделях ВАЗ. Важно отметить, что конструкция и функциональность приборной панели ВАЗ 2112 были значительно улучшены по сравнению с предыдущими моделями, такими как ВАЗ 2108 и ВАЗ 2109. Эти изменения касаются как дизайна, так и технических характеристик.

Во-первых, европанели приборов на ВАЗ 2112 отличаются более современным и эргономичным дизайном. Они имеют более четкую и понятную компоновку, что облегчает восприятие информации водителем. В отличие от старых моделей, где приборы были расположены менее удобно, в ВАЗ 2112 все элементы находятся в пределах досягаемости и хорошо видны. Это особенно важно для обеспечения безопасности на дороге.

Во-вторых, в ВАЗ 2112 используются более качественные материалы, что улучшает долговечность и надежность приборной панели. Например, в отличие от ВАЗ 2109, где часто встречались проблемы с трещинами и износом пластика, в ВАЗ 2112 применяются более устойчивые к механическим повреждениям и ультрафиолетовому излучению материалы. Это позволяет значительно продлить срок службы панели и уменьшить необходимость в ремонте.

Также стоит отметить, что в ВАЗ 2112 реализована более продвинутая система подсветки приборов. В то время как в старых моделях использовались лампы накаливания, в ВАЗ 2112 применяются светодиоды, которые обеспечивают равномерное и яркое освещение. Это не только улучшает видимость в темное время суток, но и снижает потребление электроэнергии.

Что касается функциональности, то европанели на ВАЗ 2112 предлагают более широкий спектр возможностей. Например, в них интегрированы дополнительные индикаторы, такие как температура охлаждающей жидкости и уровень топлива, что позволяет водителю более точно контролировать состояние автомобиля. В отличие от ВАЗ 2108, где подобные функции были ограничены, ВАЗ 2112 предоставляет более полную информацию о работе автомобиля.

Однако, несмотря на все эти улучшения, ремонт европанели приборов на ВАЗ 2112 может быть сложнее, чем на старых моделях. Это связано с более сложной электроникой и необходимостью использования специализированного оборудования для диагностики и ремонта. Важно учитывать, что многие детали приборной панели могут быть несовместимы с другими моделями ВАЗ, что требует внимательного подхода при поиске запчастей.

В заключение, европанели приборов на ВАЗ 2112 представляют собой значительный шаг вперед по сравнению с предыдущими моделями. Их улучшенный дизайн, качество материалов и функциональность делают их более удобными и надежными. Тем не менее, при ремонте таких панелей необходимо учитывать их особенности и сложности, что требует от владельцев автомобиля определенных знаний и навыков.

Советы по уходу за европанелью

Уход за европанелью на ВАЗ 2112 требует особого внимания, так как этот элемент интерьера автомобиля не только выполняет функциональные задачи, но и влияет на общий эстетический вид салона. Чтобы продлить срок службы панели и сохранить ее привлекательный внешний вид, следует учитывать несколько важных аспектов.

Во-первых, регулярная чистка панели является необходимой мерой. Для этого рекомендуется использовать мягкие микрофибровые ткани и специальные средства для ухода за пластиком. Избегайте абразивных веществ и жестких щеток, которые могут повредить поверхность. Чистка должна проводиться не реже одного раза в месяц, особенно в условиях повышенной запыленности или загрязненности.

Во-вторых, важно защищать европанель от воздействия солнечных лучей. Длительное пребывание под прямыми солнечными лучами может привести к выгоранию и потере цвета. Использование солнцезащитных экранов или парковка в тени помогут минимизировать этот риск. Также стоит рассмотреть возможность применения защитных пленок, которые могут предотвратить повреждения от ультрафиолетового излучения.

В-третьих, следите за состоянием креплений и элементов управления, расположенных на панели. Со временем они могут ослабевать или повреждаться. Регулярно проверяйте их на наличие трещин или люфта, и при необходимости производите замену. Это поможет избежать более серьезных проблем в будущем.

Кроме того, стоит обратить внимание на использование дополнительных аксессуаров, таких как чехлы для руля и сидений, которые могут защитить панель от механических повреждений и загрязнений. Однако выбирайте аксессуары, которые не будут мешать функциональности панели и не закроют важные элементы управления.

Наконец, если вы заметили какие-либо дефекты или повреждения на европанели, не откладывайте их устранение. Небольшие трещины или царапины можно исправить с помощью специальных ремонтных комплектов, которые доступны в магазинах автозапчастей. В случае серьезных повреждений может потребоваться профессиональный ремонт или замена панели.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы европанели на вашем ВАЗ 2112 и сохранить ее в идеальном состоянии на протяжении многих лет.

Часто задаваемые вопросы (FAQ)

Каковы основные причины неисправностей европанели приборов на ВАЗ 2112?

Неисправности европанели приборов на ВАЗ 2112 могут возникать по различным причинам. Наиболее распространенные из них включают:

• Износ компонентов: Со временем элементы панели, такие как лампы, резисторы и конденсаторы, могут выходить из строя, что приводит к неправильной работе приборов.
• Проблемы с проводкой: Коррозия, повреждения изоляции или плохие соединения могут вызывать перебои в подаче питания к панели, что приводит к ее некорректной работе.
• Влага и загрязнения: Попадание влаги или грязи внутрь панели может вызвать короткие замыкания и другие проблемы с электроникой.
• Неисправности датчиков: Если датчики, отвечающие за показания на панели, выходят из строя, это может привести к неправильным показаниям скорости, температуры и других параметров.

Как диагностировать неисправности европанели?

Диагностика неисправностей европанели приборов на ВАЗ 2112 может включать следующие шаги:

1. Визуальный осмотр: Проверьте панель на наличие видимых повреждений, трещин или следов коррозии. Обратите внимание на состояние проводов и разъемов.
2. Проверка питания: Используйте мультиметр для проверки наличия напряжения на входах панели. Это поможет определить, поступает ли питание к прибору.
3. Тестирование датчиков: Проверьте работоспособность датчиков, используя специальные тестеры или заменяя их на исправные.
4. Считывание ошибок: Если на автомобиле установлена система диагностики, считайте коды ошибок, которые могут указать на конкретные проблемы с панелью.

Каковы особенности ремонта европанели?

Ремонт европанели приборов на ВАЗ 2112 требует определенных навыков и инструментов. Основные аспекты ремонта включают:

• Разборка панели: Для доступа к внутренним компонентам необходимо аккуратно разобрать панель, избегая повреждения креплений и проводов.
• Замена неисправных элементов: При выявлении поврежденных компонентов их следует заменить на новые. Важно использовать оригинальные или качественные аналоги.
• Пайка: В случае повреждения дорожек на печатной плате может потребоваться пайка. Это требует аккуратности и опыта, чтобы избежать дополнительных повреждений.
• Тестирование после ремонта: После завершения ремонта обязательно протестируйте панель, чтобы убедиться в ее правильной работе и отсутствии новых неисправностей.

Как предотвратить неисправности европанели?

Для предотвращения неисправностей европанели приборов на ВАЗ 2112 рекомендуется:

• Регулярно проверять состояние панели: Проводите визуальный осмотр и тестирование приборов, чтобы выявить проблемы на ранней стадии.
• Защищать от влаги: Убедитесь, что панель защищена от попадания влаги, особенно в условиях повышенной влажности или дождя.
• Использовать качественные запчасти: При замене компонентов выбирайте только качественные и проверенные запчасти, чтобы избежать повторных поломок.
• Соблюдать правила эксплуатации: Избегайте резких перепадов температуры и механических повреждений, которые могут негативно сказаться на работе панели.
