Датчик положения коленчатого вала (ДПКВ) обеспечивает определение положения коленвала и синхронизацию системы зажигания и впрыска топлива. Неисправности ДПКВ могут вызвать затрудненный запуск, нестабильную работу или полную остановку двигателя. В статье рассмотрим три основных способа диагностики ДПКВ и этапы для самостоятельного выявления и устранения неисправностей, что поможет сэкономить время и деньги на ремонте.

Функции датчика и угроза его поломки

Датчик положения коленчатого вала (ДПКВ) играет ключевую роль в синхронизации подачи топлива и запуске двигателя. Это устройство передает сигнал на блок управления, который отвечает за координацию работы этих систем. Рассмотрим принцип его функционирования.

Когда коленчатый вал начинает вращаться, между установленным регулятором и зубьями вала возникает электрический импульс. В этот момент блок управления начинает фиксировать импульсы и отправляет сигнал для открытия форсунок. Кроме того, он передает информацию на модуль зажигания, который, в свою очередь, генерирует искру для свечей зажигания. На диске коленчатого шкива отсутствуют два зубца, что позволяет блоку управления точно определить положение верхней мертвой точки. Таким образом, он знает, когда необходимо активировать форсунки и подать искру на свечи.

Неисправность этого устройства может привести к тому, что запуск двигателя станет невозможным.

Признаки неисправности

Основные признаки неисправности автомобиля представлены ниже. Эта информация поможет вам в диагностике проблемы с вашим устройством.

1. Прежде всего, обратите внимание на изменения в работе двигателя и всего транспортного средства. Во время движения могут значительно ухудшаться динамические характеристики. Причины такой неисправности могут быть разнообразными, однако контроллер уведомит вас об этом, включив лампочку Check на приборной панели.
2. Во время поездки автомобиль может вести себя нестабильно: обороты двигателя могут неожиданно как снижаться, так и повышаться. Это может негативно сказаться на общем качестве вождения.
3. При работе мотора на нейтральной передаче также могут наблюдаться колебания оборотов. Если датчик функционирует неправильно, такие изменения будут происходить постоянно.
4. Когда автомобиль движется в гору, мощность двигателя может значительно снижаться. Важно отметить, что это снижение мощности может сопровождаться детонацией.
5. И, наконец, последний признак — это невозможность запуска двигателя. Это свидетельствует о том, что устройство полностью вышло из строя.

Интересные факты

Вот несколько интересных фактов о диагностике датчика коленвала:

1. Принцип работы датчика: Датчик коленвала отвечает за определение положения коленчатого вала и его скорости вращения. Это критически важно для управления системой зажигания и впрыска топлива. Современные автомобили могут использовать как магнитные, так и оптические датчики, что влияет на методы их диагностики.

2. Методы диагностики: Существует несколько способов проверки работоспособности датчика коленвала. Один из самых распространенных — это использование осциллографа для анализа выходного сигнала датчика. Это позволяет не только выявить неисправности, но и оценить качество сигнала, что может указывать на другие проблемы в системе.

3. Этапы диагностики: Процесс диагностики обычно включает три основных этапа: визуальный осмотр (проверка на наличие повреждений и коррозии), тестирование с помощью мультиметра (измерение сопротивления и напряжения) и анализ выходного сигнала с помощью осциллографа. Каждый из этих этапов помогает сузить круг возможных неисправностей и определить, требуется ли замена датчика.

Способы диагностики

Теперь давайте обсудим методы диагностики, которые можно проводить самостоятельно в домашних условиях. Существует несколько таких способов, и мы подробно рассмотрим каждый из них. Однако для успешного выполнения диагностики вам потребуется хотя бы базовое понимание работы с приборами, о которых мы будем говорить далее.

Проверка мультиметром (сопротивление обмотки)

Инструменты вам не понадобятся, но заранее подготовьте мультиметр, так как диагностика будет проводиться именно с его помощью.

1. В первую очередь вам нужно снять регулятор и зафиксировать его первоначальное положение на моторе. Определить месторасположение устройства можно, обратившись к сервисному мануалу. Зафиксируйте регулятор, отметив его положение с помощью меток.
2. Затем выполните визуальную проверку датчика. Возможно, причина неисправности кроется в повреждениях корпуса или проводов. Убедитесь, что само устройство и контакты чистые; для этого можно использовать топливо.
3. При демонтаже устройства обратите внимание на расстояние между валом синхронизации и сердечником. Оптимальным считается, если этот промежуток составляет от 0.6 до 1.5 мм. Если механических повреждений не обнаружено, вам все равно придется воспользоваться мультиметром. В частности, необходимо проверить электронную часть ДПКВ, а именно его обмотку, так как чаще всего проблема заключается именно в ней.
4. Диагностика обмотки включает в себя проверку сопротивления. Если вы умеете работать с мультиметром, этот процесс не вызовет у вас затруднений. При исправном датчике показатель сопротивления должен находиться в диапазоне от 55 до 750 Ом. Тем не менее, перед проверкой рекомендуется ознакомиться с сервисной книжкой вашего автомобиля, где обычно указывается рабочий интервал. Если в процессе диагностики сигнал отличается от ожидаемого, скорее всего, проблема связана с неисправностью ДПКВ. Замените регулятор, пока он не стал причиной того, что вы не можете завести автомобиль.

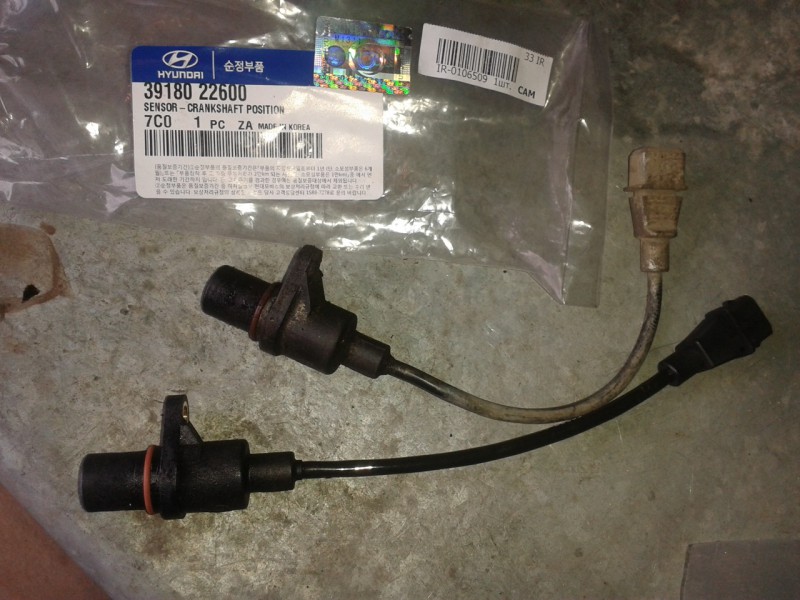

Датчик коленвала Hyundai Accent

Проверка на осциллографе

Как и в предыдущем случае, вам не понадобятся дополнительные инструменты. Если вы не уверены, как проверить датчик коленвала, этот метод окажется более надежным.

Вам потребуется лишь осциллограф, а для получения более точных данных также понадобится зажим (крокодил):

1. Подключите зажим к массе двигателя, а один из разъемов осциллографа установите параллельно сигнальному выходу регулятора, то есть на клемму А. Второй разъем подключите к выходу под номером 5 USB Autoscope II. Это необходимо для того, чтобы отследить показатели напряжения сигнала на входе устройства.
2. Далее выберите режим работы. В нашем случае, чтобы считать напряжение, активируйте режим «Inductive_Crankshaft», после чего запустите двигатель. Если двигатель не удается запустить, можно просто прокрутить стартером.
3. Если сигнал от ДПКВ присутствует, но его выходной сигнал не соответствует норме, это может указывать на неисправность устройства. Кроме того, это может свидетельствовать не только о поломке ДПКВ, но и о проблемах с коленчатым шкивом или повреждении зубьев. Если сигналы на осциллографе будут неправильными, то есть будут «скакать», как показано на изображении, смело заменяйте ДПКВ.

Проверка датчика коленвала Жигули

Проверка сопротивления

Третий метод диагностики с использованием тестера представляет собой комплексный подход, который позволяет оценить состояние изоляции и индуктивности.

Для выполнения этой диагностики вам понадобятся:

• сетевой трансформатор;
• мегаомметр;
• прибор для измерения индуктивности;
• вольтметр, предпочтительно цифрового типа.

Рекомендуется проводить проверку в гараже, где температура воздуха будет находиться в пределах 20-22 градусов. Это обеспечит более точные результаты. Также необходимо измерить сопротивление обмотки, как было упомянуто в первом методе.

1. После того как вы измерили сопротивление, следует определить уровень индуктивности с помощью измерительного прибора. Если ДПКВ функционирует корректно, этот показатель должен находиться в диапазоне 200-400 мГн.
2. Затем возьмите мегаомметр для измерения уровня изоляции. При напряжении около 500 вольт, значение сопротивления изоляции не должно превышать 20 МОм.
3. Если вал синхронизации оказался намагниченным, его необходимо размагнитить, иначе двигатель не сможет работать. Для этого воспользуйтесь сетевым трансформатором. После снятия всех показателей и их анализа можно сделать вывод о работоспособности или неисправности регулятора. Если результаты отклоняются от нормальных значений, устройство следует считать неисправным и подлежащим замене.

При установке нового регулятора обратите внимание на метки, которые вы сделали при снятии ДПКВ. Также учтите, что расстояние от сердечника до вала синхронизации должно составлять примерно 0.5-1.5 мм.

Видео «Диагностика датчика коленвала»

Узнайте, как с помощью мультиметра провести проверку датчика коленвала — смотрите видео.

Проверка датчика положения коленчатого вала

Причины неисправности датчика коленвала

Датчик коленвала является одним из ключевых элементов системы управления двигателем автомобиля. Он отвечает за определение положения коленчатого вала, что, в свою очередь, позволяет контролировать момент впрыска топлива и зажигания. Неисправности этого датчика могут привести к серьезным проблемам в работе двигателя, поэтому важно знать основные причины его выхода из строя.

Одной из наиболее распространенных причин неисправности датчика коленвала является его механическое повреждение. Это может произойти в результате удара, коррозии или износа, особенно если датчик расположен в уязвимой зоне. Например, в условиях плохих дорог или при частых поездках по бездорожью датчик может подвергаться вибрациям и ударам, что приводит к его поломке.

Другой причиной может быть загрязнение датчика. На его поверхности могут накапливаться грязь, масло или другие загрязняющие вещества, что затрудняет его работу. Это особенно актуально для автомобилей, которые эксплуатируются в условиях повышенной запыленности или в условиях частых дождей и снега. Загрязненный датчик может давать неверные показания, что негативно сказывается на работе двигателя.

Также стоит отметить, что электрические неисправности, такие как обрывы проводов или плохие контакты, могут привести к сбоям в работе датчика коленвала. Проводка, соединяющая датчик с блоком управления двигателем, может подвергаться воздействию высоких температур, влаги и механических повреждений, что со временем приводит к ее износу. Важно регулярно проверять состояние проводки и соединений, чтобы избежать подобных проблем.

Наконец, программные сбои в блоке управления двигателем также могут стать причиной неправильной работы датчика коленвала. Если программное обеспечение не обновлено или содержит ошибки, это может привести к неправильной интерпретации данных, получаемых от датчика. В таких случаях может потребоваться диагностика и перепрошивка блока управления.

Понимание причин неисправности датчика коленвала поможет владельцам автомобилей своевременно выявлять и устранять проблемы, что в конечном итоге обеспечит надежную и безопасную работу двигателя.

Ремонт и замена датчика коленвала

При диагностике неисправностей датчика коленвала важно учитывать несколько факторов, которые могут повлиять на его работу. Прежде всего, необходимо проверить электрические соединения и проводку, так как поврежденные провода или корродированные контакты могут вызывать сбои в работе датчика. Если визуальный осмотр не выявил проблем, следует использовать мультиметр для проверки сопротивления и напряжения на выходе датчика.

Если датчик коленвала действительно неисправен, его замена может быть выполнена самостоятельно, если у вас есть необходимые инструменты и опыт. В противном случае рекомендуется обратиться к специалистам. Процесс замены обычно включает следующие шаги:

1. Подготовка автомобиля: Перед началом работ необходимо отключить аккумулятор, чтобы избежать короткого замыкания и других электрических проблем.
2. Доступ к датчику: В зависимости от модели автомобиля, может потребоваться снять некоторые компоненты, такие как защитные крышки или воздухозаборники, чтобы получить доступ к датчику коленвала.
3. Снятие старого датчика: Отсоедините электрический разъем от датчика и открутите его крепления. Будьте осторожны, чтобы не повредить окружающие детали.
4. Установка нового датчика: Установите новый датчик на место старого, закрутите крепления и подключите электрический разъем. Убедитесь, что все соединения надежны.
5. Тестирование: После завершения замены подключите аккумулятор и запустите двигатель. Проверьте, работает ли он стабильно и нет ли ошибок в системе управления двигателем.

Важно помнить, что замена датчика коленвала должна проводиться только в случае его полной неисправности. Если проблемы с работой двигателя не исчезли после замены датчика, необходимо провести более глубокую диагностику других компонентов системы управления двигателем.

Советы по профилактике неисправностей датчика коленвала

Для обеспечения надежной работы двигателя автомобиля и предотвращения неисправностей датчика коленвала, важно следовать нескольким рекомендациям по профилактике. Эти советы помогут не только продлить срок службы датчика, но и избежать дорогостоящего ремонта в будущем.

1. Регулярное техническое обслуживание

Одним из ключевых аспектов профилактики является регулярное техническое обслуживание автомобиля. Это включает в себя проверку всех систем, связанных с работой двигателя, включая систему зажигания и топливную систему. Периодическая замена масла и фильтров также способствует поддержанию чистоты и исправности датчика коленвала.

2. Проверка электрических соединений

Необходимо регулярно проверять состояние электрических соединений, которые идут к датчику коленвала. Коррозия, повреждения проводов или плохие контакты могут привести к неправильной работе датчика. Убедитесь, что все соединения надежны и защищены от влаги и грязи.

3. Использование качественных запчастей

При замене датчика коленвала или других компонентов системы зажигания, важно использовать только качественные запчасти от проверенных производителей. Некачественные детали могут привести к неправильной работе датчика и, как следствие, к проблемам с запуском двигателя и его производительностью.

4. Мониторинг работы двигателя

Следите за поведением двигателя во время его работы. Если вы заметили нестабильную работу, пропуски зажигания или трудности с запуском, это может быть сигналом о проблемах с датчиком коленвала. Раннее выявление проблем поможет избежать серьезных неисправностей и затрат на ремонт.

5. Защита от механических повреждений

Датчик коленвала расположен в уязвимом месте, поэтому важно следить за состоянием защитных элементов, таких как защитные кожухи и щитки. Убедитесь, что они не повреждены и надежно защищают датчик от механических воздействий и загрязнений.

Следуя этим простым, но эффективным советам, вы сможете значительно снизить риск возникновения неисправностей датчика коленвала и обеспечить надежную работу вашего автомобиля на протяжении долгого времени.
