Генератор автомобиля — ключевой элемент электрической системы, обеспечивающий питание всех электрических компонентов. В статье рассмотрим принцип работы генераторов постоянного и переменного тока, их функции и особенности подключения. Понимание работы генератора поможет выявить неполадки и способы их устранения. Эта информация полезна как автолюбителям, так и специалистам по ремонту и обслуживанию автомобилей.

Что собой представляет генератор в машине?

Генератор представляет собой устройство, предназначенное для подзарядки аккумуляторной батареи, без которой функционирование автомобиля невозможно.

Мощность генератора должна быть достаточной для того, чтобы обеспечить зарядку аккумулятора даже при одновременной работе других электрических устройств. Если мощность оказывается недостаточной или возникают повреждения, это может привести к недостаточной зарядке батареи или неэффективной работе электрических систем автомобиля. В результате могут возникнуть сбои в работе систем, а также повреждения и выход из строя отдельных компонентов.

Как работает генератор?

Виды автомобильных генераторов

На автомобилях и других транспортных средствах с двигателями внутреннего сгорания могут использоваться два вида генераторов:

• генераторы, производящие постоянный ток, которые были популярны до начала 60-х годов XX века;
• генераторы, создающие переменное напряжение, применяемые в современных моделях.

Генераторы постоянного тока отличаются тем, что в них отсутствует система выпрямления. В то время как в устройствах переменного тока имеется выпрямитель, основанный на полупроводниковых компонентах.

Интересные факты

Вот несколько интересных фактов о принципе работы и схемах подключения автомобильных генераторов постоянного и переменного тока:

1. Принцип работы генераторов: Генераторы постоянного тока (ГПТ) работают на основе принципа электромагнитной индукции, где механическая энергия (обычно от двигателя автомобиля) преобразуется в электрическую. В ГПТ используется коммутатор, который обеспечивает постоянный ток, тогда как генераторы переменного тока (ГПТ) производят переменный ток, который затем выпрямляется для использования в автомобиле. Современные автомобили чаще используют генераторы переменного тока, так как они более эффективны и имеют меньшие размеры.

2. Схема подключения: Генераторы переменного тока часто подключаются к аккумулятору через выпрямитель и регулятор напряжения. Регулятор напряжения обеспечивает стабильное выходное напряжение, что критично для работы электрооборудования автомобиля. В отличие от этого, генераторы постоянного тока могут напрямую подключаться к аккумулятору, но требуют более тщательного контроля за уровнем заряда, чтобы избежать перезарядки.

3. Эффективность и надежность: Генераторы переменного тока имеют более высокий коэффициент полезного действия по сравнению с генераторами постоянного тока. Это связано с тем, что они могут работать при более высоких оборотах и обеспечивать большую мощность при меньших размерах. Кроме того, отсутствие коммутатора в генераторах переменного тока снижает износ и увеличивает срок службы устройства, что делает их более надежными для современных автомобилей.

Генераторы постоянного тока

Конструкция генераторов постоянного тока позволяет использовать их в качестве электродвигателей. Для этого необходимо подать электрическую энергию на якорь.

Электрические машины постоянного тока могут быть представлены следующими типами:

• с обмоткой самовозбуждения, подключенной к аккумулятору;
• независимого типа с шунтовой схемой (параллельное возбуждение);
• независимой схемы последовательного подключения, где параллельное и последовательное подключение обозначает схему соединения обмоток якоря и статора.

Одной из характерных черт большинства автомобильных генераторов постоянного тока является использование положительного полюса в качестве «массы».

Генераторы постоянного тока имеют несколько недостатков:

• ограниченная мощность;
• низкий коэффициент полезного действия (КПД);
• необходимость в регулярном обслуживании;
• ограниченный срок службы.

Все эти недостатки привели к тому, что электрические машины постоянного тока уступили место более современным установкам переменного напряжения в автомобилях. Машины постоянного тока дольше всего сохраняли свою актуальность на железнодорожном транспорте, однако и там их постепенно заменили трехфазные устройства переменного тока.

Устройство

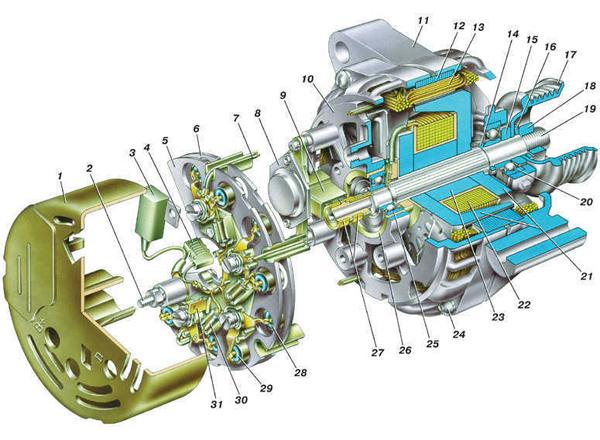

В качестве примера рассмотрим генератор, используемый в автомобиле ВАЗ 2110. У других моделей автомобилей могут быть небольшие отличия в конструкции.

Ниже представлен список компонентов, изображенных на схеме:

• 1 — защитный кожух;
• 2 — вывод для подключения генератора к электрической сети;
• 3 — конденсатор для подавления помех;
• 4 — вывод дополнительных диодов, который соединяется с регулятором напряжения;
• 5 — кронштейн для диодов положительного полюса;
• 6 — аналогичный элемент для отрицательного полюса;
• 7 — выводы обмоток статора;
• 8 — регулятор напряжения;
• 9 — держатель для щеток;
• 10 — задняя крышка;
• 11 — передняя крышка;
• 12 — сердечник статора;
• 13 — обмотки статора;
• 14 — дистанционная втулка;
• 15 — шайба;
• 16 — конусная вставка;
• 17 — приводной шкив;
• 18 — гайка для крепления;
• 19 — вал;
• 20 — передняя опора;
• 21 — полюсные наконечники;
• 22 — обмотка якоря;
• 23 — втулка;
• 24 — винт для крепления крышек;
• 25 — задняя опора;
• 26 — втулка подшипника;
• 27 — контактные кольца;
• 28 — отрицательный диод;
• 29 — положительный диод;
• 30 — дополнительный диод;
• 31 — вывод блока дополнительных диодов.

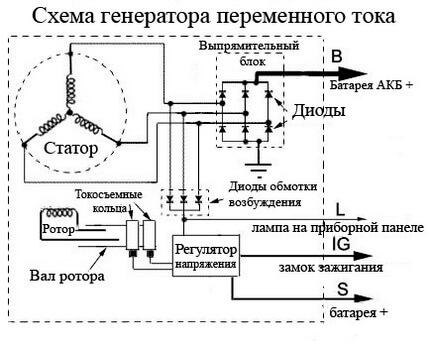

Электрическая схема

Представлена основная электрическая схема генератора, включающая в себя регулятор напряжения и выпрямитель.

Принцип работы

Генератор функционирует на основе электромагнитной индукции. Когда токопроводящий проводник перемещается через магнитное поле, возникает разность потенциалов, которую можно измерить на концах проводника. Уровень генерируемого напряжения пропорционален скорости изменения магнитного потока. В генераторе переменного тока ротор служит источником переменного магнитного поля.

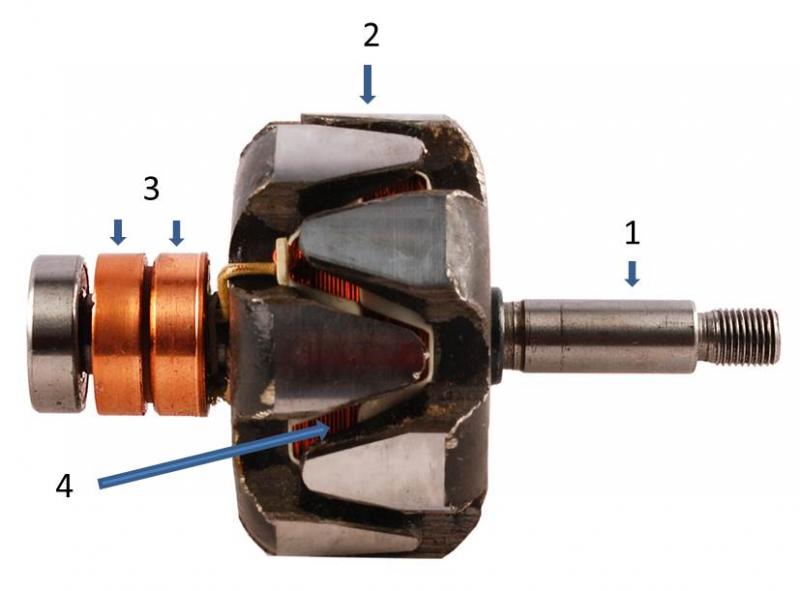

Схема ротора включает в себя:

• 1 — вал;
• 2 — полюса;
• 3 — контактные кольца;
• 4 — обмотка.

Ротор, представленный на схеме, оборудован контактными кольцами для подачи напряжения, с которыми взаимодействуют щетки. Существуют также роторы, собранные из металлических намагниченных пластин. Такие конструкции не требуют подключения напряжения, однако генерируемый ток в таких машинах невелик.

Конструкция ротора позволяет сохранять остаточное магнитное поле, которое существует даже при отсутствии питания в обмотках возбуждения. Это поле имеет небольшую величину и может поддерживаться только при высокой скорости вращения ротора. Для начального намагничивания используется кратковременная подача тока в обмотку через цепь, к которой подключена контрольная лампа. Как только напряжение достигает необходимого уровня, питание отключается, лампа гаснет, и генератор начинает работать за счет самовозбуждения.

Электрическая энергия снимается с обмоток статора. При вращении ротора происходит чередование обмоток, и на катушку статора воздействует разнонаправленный магнитный поток, который вызывает переменное напряжение. Частота этого напряжения зависит от числа оборотов ротора и количества пар полюсов, установленных на нем. Обмотка статора трехфазная и может быть соединена по схеме «звезда» или «треугольник», в зависимости от мощности генератора.

Более детально принцип работы генератора можно увидеть в видеоролике на канале Halyk Smart.

Выводы обмотки подключены к полупроводниковому выпрямителю, который преобразует переменный ток в постоянный. Стандартный выпрямитель состоит из шести диодов, по три из которых соединены с положительным полюсом и землей. В современных генераторах вместо диодов часто используются стабилитроны, которые защищают от перепадов напряжения. Также устанавливается электронный регулятор напряжения, который необходим для поддержания напряжения в заданных пределах.

Существуют различные типы регуляторов напряжения, которые компенсируют потери напряжения, например, на участках проводки между генератором и аккумулятором. Некоторые модели регулируют напряжение в зависимости от температуры окружающей среды, что позволяет оптимизировать процесс зарядки и продлить срок службы аккумулятора.

Принцип работы генератора переменного тока

Крепление и привод

Приборы переменного тока устанавливаются на передней части двигателя. Корпус фиксируется с помощью специальных кронштейнов, которые могут быть оснащены механизмом для натяжения приводного ремня. На некоторых моделях автомобилей натяжение осуществляется отдельным автоматическим устройством, а генератор надежно крепится к корпусу двигателя с помощью 2-4 болтов. В местах крепления используются дистанционные втулки, которые компенсируют зазоры между компонентами.

Привод осуществляется с помощью поликлинового ремня. На старых моделях автомобилей можно встретить клиновые ремни. Однако от этой схемы отказались, так как она не могла эффективно работать на шкивах малого диаметра. Поликлиновый ремень демонстрирует отличные результаты на любых шкивах, что позволяет использовать генераторы с высокой частотой вращения якоря.

Генераторы переменного тока

Практически все автомобили, находящиеся в эксплуатации, оборудованы генераторами переменного тока. Эти устройства имеют отличительную конструкцию и схемы подключения. Генераторы переменного тока обеспечивают значительную мощность и могут функционировать на высоких оборотах. Срок службы компонентов таких генераторов значительно превышает таковой у устройств постоянного тока.

Какой ток выдает генератор автомобиля?

На генераторах располагается заводская маркировочная табличка, на которой указаны максимальные значения тока, которые устройство способно выдать. Для измерения фактического тока применяются мультиметр и специальные клещи, которые надеваются на проводку генератора. Эти клещи позволяют с высокой точностью определить силу тока в проводнике, не повреждая изоляцию.

После установки измерительного устройства двигатель запускается и выводится на максимальные обороты, что обеспечивает наивысшую отдачу генератора. Затем необходимо подключить потребители и следить за изменениями тока в проводке. Все потребители включаются одновременно, при этом фиксируется изменение параметров тока в цепи. Полученный результат не может быть меньше суммы значений, полученных при поочередном подключении устройств.

Измерение тока, необходимого для функционирования обмоток самовозбуждения, осуществляется на проводе, который ведет к этим обмоткам. Измерения проводятся при высоких оборотах коленчатого вала. Нормальным считается ток в диапазоне от 3 до 7 А.

Неисправности автогенераторов и способы их устранения

В процессе эксплуатации генераторов могут возникать как механические, так и электрические неисправности. Часто одна не устраненная вовремя проблема приводит к возникновению других.

Симптомы неисправности генератора:

• мигание или постоянное свечение лампы зарядки при работающем двигателе;
• недостаточная зарядка или, наоборот, перезаряд аккумулятора;
• слабое свечение внешней световой сигнализации;
• пульсация света ламп;
• заметное увеличение яркости ламп при увеличении оборотов;
• посторонние звуки, исходящие от генератора или его привода.

Механические поломки

Распространенные механические неисправности:

• появление трещин на приводном шкиве;
• разрыв ремня привода;
• износ подшипников якоря, что может вызвать заклинивание генератора.

Трещины и сколы на шкиве можно выявить при визуальном осмотре узла. Острые края начинают разрушать элементы, что может привести к их сходу со шкива. Если шкив сломан или треснут, его необходимо заменить на новый, так как ремонт в данном случае невозможен. Новый шкив должен соответствовать тем же геометрическим параметрам, что и старый.

Поврежденные подшипники якоря начинают издавать характерный свист во время работы. Не стоит откладывать ремонт, так как это нарушает нормальный режим работы генератора из-за изменения зазора между якорем и статором. В результате якорь может заклинить, что приведет к обрыву ремня и повреждению щеток и обмотки.

Электрические поломки

Поломки электрической части генераторов:

• износ токосъемных щеток;
• повреждение коллекторной части ротора генератора;
• неисправность регулятора напряжения;
• межвитковые замыкания в обмотке статора;
• сгорание выпрямительного диодного моста;
• повреждение соединительных проводов;
• окисление или обгорание мест подключения проводки.

Для проверки работоспособности генератора используют мультиметр или вольтметр, предназначенный для измерения постоянного напряжения в диапазоне 0-20 В. Перед проведением замеров рекомендуется прогреть агрегат, дав ему поработать 10-15 минут на холостых оборотах двигателя с включенным потребителем (например, ближним светом фар). Измерение напряжения между положительной клеммой генератора и массой автомобиля должно показывать значение в пределах 13,5-14,5 В. Более детальная информация содержится в инструкции по ремонту и обслуживанию автомобиля. Если напряжение отклоняется от нормы, необходимо заменить реле-регулятор.

Проверка напряжения на клеммах аккумулятора помогает выявить повреждения соединительных проводов. Для точного измерения нужно увеличить обороты двигателя и подключить мощные потребители энергии (например, фары, обогрев стекол и сидений). В этом случае напряжение должно быть близким к значению на реле-регуляторе. Если это не так, следует проверить провода и места подключения.

Исправность диодного моста проверяется с помощью мультиметра, установленного на положительный вывод генератора и массу в режиме измерения переменного тока. Напряжение должно быть не выше 0,5 В. Более высокие значения указывают на неисправность диодного моста.

Проверка пробоев обмоток генератора осуществляется при отключенном аккумуляторе и отсоединенной проводке от положительной клеммы. Тестер, переключенный в режим амперметра, подключается между клеммой и проводкой. Допустимое значение составляет до 0,5 мА. При превышении этого показателя возможен пробой элементов диодного моста или обмоток.

Для проверки обмоток возбуждения необходимо снять генератор с автомобиля. Работы проводятся при отключенном регуляторе напряжения и щеточном узле. Перед началом проверки контактные кольца очищаются от загрязнений. Тестирование выполняется мультиметром, переведенным в режим омметра. Подключение осуществляется к контактным кольцам. Нормальное значение сопротивления должно находиться в диапазоне 5-10 Ом. Для проверки пробоя на массу омметр подключается к кольцам и корпусу. В исправном состоянии сопротивление будет бесконечным; любые другие значения указывают на наличие пробоя.

Категорически запрещается проверять работу генераторов методом короткого замыкания. Такие действия могут привести к повреждению не только генератора, но и электронных блоков. Рекомендуется проводить диагностику устройства на стендах, доступных в специализированных центрах. Самостоятельные попытки могут привести к дорогостоящему ремонту.

Замена генератора на Форд Фокус

Фотогалерея

Видео «Принцип работы автомобильных генераторов»

Видеоурок, посвященный устройству и принципам функционирования автомобильных генераторов, представлен каналом zrenie2015.

Сравнение генераторов постоянного и переменного тока

Генераторы постоянного и переменного тока имеют свои уникальные характеристики и области применения, что делает их важными компонентами в автомобильной электронике. Основное различие между ними заключается в типе тока, который они производят, а также в принципах их работы и схемах подключения.

Генераторы постоянного тока (ГПТ) вырабатывают электрическую энергию в виде постоянного тока. Они обычно состоят из статора, ротора и щеток, которые обеспечивают контакт между вращающимся ротором и внешней цепью. В процессе работы ротор, вращаясь в магнитном поле, создает электрический ток, который затем передается на выход через щетки. Одним из основных преимуществ ГПТ является их способность обеспечивать стабильное напряжение, что делает их идеальными для использования в системах, требующих постоянного тока, таких как аккумуляторы и электронные устройства.

С другой стороны, генераторы переменного тока (ГПТ) вырабатывают электрическую энергию в виде переменного тока. Они чаще всего используются в современных автомобилях, так как обеспечивают более высокую эффективность и меньшие размеры по сравнению с генераторами постоянного тока. ГПТ состоит из статора и ротора, но вместо щеток используется система индукции, которая позволяет генерировать переменный ток. В процессе работы ротор вращается в магнитном поле, создавая переменный ток, который затем преобразуется в постоянный с помощью выпрямителей для питания аккумуляторов и других электрических систем автомобиля.

При сравнении этих двух типов генераторов важно учитывать их эффективность, стоимость, размер и требования к обслуживанию. Генераторы постоянного тока, как правило, более просты в конструкции и дешевле в производстве, но они требуют регулярного обслуживания из-за износа щеток. Генераторы переменного тока, хотя и более сложны, предлагают большую эффективность и меньшие размеры, что делает их предпочтительными для большинства современных автомобилей.

Схемы подключения генераторов также различаются. Генераторы постоянного тока обычно подключаются к аккумулятору напрямую, обеспечивая стабильное напряжение. В то время как генераторы переменного тока могут быть подключены через выпрямители и регуляторы напряжения, что позволяет контролировать уровень выходного напряжения и защищать аккумулятор от перезарядки.

Таким образом, выбор между генераторами постоянного и переменного тока зависит от конкретных требований автомобиля и его электрической системы. Понимание принципов работы и схем подключения этих генераторов поможет в правильном выборе и эффективной эксплуатации автомобильной электроники.

Выбор генератора для автомобиля: на что обратить внимание

При выборе генератора для автомобиля необходимо учитывать несколько ключевых факторов, которые могут существенно повлиять на его производительность и долговечность. Первым шагом является определение типа генератора, который подходит для конкретной модели автомобиля. Существуют два основных типа генераторов: генераторы постоянного тока (ГПТ) и генераторы переменного тока (ГПТ). Каждый из них имеет свои особенности и области применения.

Генераторы постоянного тока, как правило, используются в старых моделях автомобилей и имеют более простую конструкцию. Они обеспечивают стабильное напряжение, но могут быть менее эффективными по сравнению с генераторами переменного тока. При выборе такого генератора важно обратить внимание на его мощность, которая должна соответствовать потребностям электрической системы автомобиля. Также стоит учитывать наличие регулятора напряжения, который обеспечивает стабильную работу генератора.

Генераторы переменного тока, в свою очередь, являются более современным решением и используются в большинстве современных автомобилей. Они обладают высокой эффективностью и способны генерировать больше энергии при меньших размерах и весе. При выборе генератора переменного тока необходимо обратить внимание на его выходное напряжение и ток, которые должны соответствовать требованиям автомобиля. Также стоит учитывать наличие встроенного выпрямителя, который преобразует переменный ток в постоянный для питания аккумулятора и других электрических систем.

Еще одним важным аспектом является качество материалов и сборки генератора. Генераторы, изготовленные из высококачественных материалов, имеют большую устойчивость к износу и могут прослужить значительно дольше. Рекомендуется выбирать генераторы от известных производителей, которые зарекомендовали себя на рынке и имеют положительные отзывы от пользователей.

Не менее важным является и вопрос совместимости генератора с другими компонентами автомобиля. Перед покупкой стоит проверить, подходит ли выбранный генератор по размерам и креплениям, а также соответствует ли его электрическая схема системе автомобиля. Неправильный выбор может привести к проблемам с установкой и функционированием генератора.

Наконец, стоит обратить внимание на цену генератора. Хотя более дорогие модели могут иметь дополнительные функции и более высокое качество, важно найти баланс между ценой и качеством. В некоторых случаях более доступные генераторы могут быть вполне приемлемыми для использования в обычных условиях.

Будущее автомобильных генераторов: новые технологии и тренды

С развитием технологий и увеличением требований к экологичности и эффективности автомобилей, автомобильные генераторы претерпевают значительные изменения. В последние годы наблюдается тенденция к внедрению новых технологий, которые направлены на повышение производительности, снижение веса и улучшение надежности генераторов.

Одним из ключевых направлений является переход на более эффективные системы генерации электроэнергии. Например, современные генераторы все чаще используют инверторные технологии, которые позволяют преобразовывать постоянный ток в переменный с высокой степенью эффективности. Это не только увеличивает выходную мощность, но и снижает уровень шума и вибраций, что особенно важно для гибридных и электрических автомобилей.

Кроме того, активно развиваются беспроводные технологии зарядки, которые могут изменить подход к использованию генераторов. Беспроводные системы позволяют заряжать аккумуляторы без необходимости подключения проводов, что упрощает процесс и делает его более удобным для пользователей. Это также открывает новые возможности для интеграции генераторов в системы управления автомобилем, позволяя оптимизировать расход энергии и повысить общую эффективность.

Не менее важным аспектом является использование альтернативных источников энергии. В последние годы наблюдается рост интереса к солнечным панелям и другим возобновляемым источникам, которые могут быть интегрированы в автомобильные генераторы. Это позволяет не только снизить зависимость от традиционных источников энергии, но и уменьшить углеродный след автомобилей.

Также стоит отметить, что производители все чаще обращают внимание на материалы и технологии производства генераторов. Использование легких и прочных материалов, таких как углеродные волокна и алюминиевые сплавы, позволяет снизить вес генераторов, что в свою очередь положительно сказывается на общей производительности автомобиля. Новые технологии сборки и производства также способствуют повышению надежности и долговечности генераторов.

В заключение, будущее автомобильных генераторов связано с внедрением инновационных технологий, которые направлены на повышение эффективности, снижение воздействия на окружающую среду и улучшение пользовательского опыта. С каждым годом мы можем ожидать появления все более совершенных решений, которые будут соответствовать современным требованиям и ожиданиям потребителей.
