Автомобильный генератор — ключевой элемент электрической системы, обеспечивающий зарядку аккумулятора и питание электрических компонентов. Правильное подключение и понимание работы генератора важны для надежности и долговечности автомобиля. В этой статье рассмотрим схемы подключения генератора и основные принципы его работы, что поможет установить устройство и выявить возможные неисправности, обеспечивая бесперебойную работу автомобиля.

Устройство и принцип работы

Генераторное устройство предназначено для преобразования механической энергии в электрическую. Это позволяет не только восстанавливать заряд аккумуляторной батареи, но и обеспечивать питание всех электрических систем автомобиля. Генератор располагается в передней части двигателя и приводится в движение коленчатым валом.

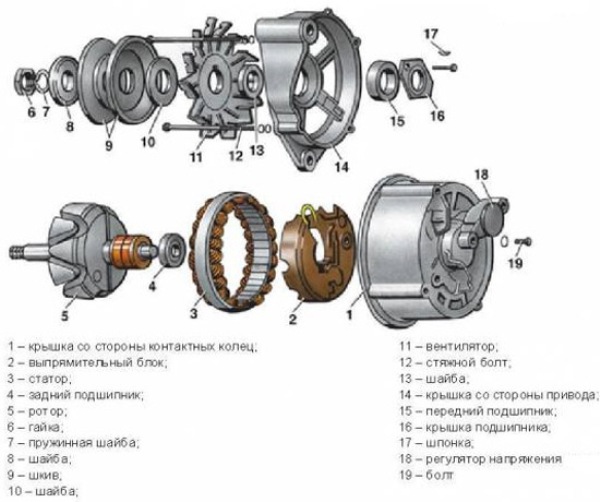

Рассмотрим подробнее ключевые элементы и принцип работы генератора:

1. Роторный механизм. Это вал с обмоткой возбуждения, состоящей из двух половин, расположенных в противоположных полюсах устройства. Ротор приводится в движение с помощью ременной передачи.
2. Контактные кольца служат для подключения обмотки к электрической цепи.
3. Статорный механизм включает обмотку и сердечник, предназначенные для генерации переменного тока. Полученный ток передается по цепи через кольца.
4. Щетки обеспечивают передачу тока возбуждения на кольца. Эти элементы часто выходят из строя из-за износа.
5. Выпрямительный блок преобразует переменное напряжение в постоянное. Он состоит из пластин с диодами. В зависимости от схемы подключения генератора, может использоваться отдельная пара диодов для обмотки, что предотвращает прохождение напряжения через аккумулятор при выключенном двигателе.
6. Реле регулятора поддерживает уровень напряжения в бортовой сети в пределах нормы. Оно влияет на частоту и продолжительность токовых сигналов. Регулятор включает контроллеры и исполнительные механизмы, которые определяют время подключения обмотки к сети. Если реле выходит из строя, это приводит к нестабильности напряжения на аккумуляторе.
7. Корпус устройства, в котором размещены основные компоненты, обычно изготавливается из алюминия, что делает его легким. Он эффективно рассеивает тепло, предотвращая перегрев, и является немагнитным (автор видео о принципе работы устройства — Михаил Нестеров).

Генератор

как правильно подключить генератор

Проверка неисправного генератора

Давайте рассмотрим основные неисправности, которые могут возникнуть в автомобильных генераторах:

1. Обрывы в электрической цепи, короткие замыкания и другие повреждения. Для диагностики таких проблем необходимо измерить силу тока и уровень напряжения на выходе устройства. На основе полученных данных подбирается соответствующее решение.

2. Часто владельцы автомобилей сталкиваются с износом графитовых щеток, регулятора напряжения и диодного моста. Все вышедшие из строя элементы подлежат ремонту, однако чаще всего их заменяют. Особое внимание стоит уделить регулятору — он отвечает за оптимальную зарядку аккумулятора в зависимости от температуры в моторном отсеке. Устройство автоматически определяет необходимое напряжение для АКБ в текущих условиях. В зависимости от модели генератора, может использоваться регулятор с ручным переключением в зависимости от времени года, что позволяет избежать проблем в условиях низких температур. О неисправности реле может свидетельствовать нестабильное напряжение в системе, например, тусклый свет фар, который становится ярче при нажатии на педаль акселератора.

3. Поломка подшипников. О неисправности этих элементов может свидетельствовать повышенный уровень шума, который также может указывать на недостаток смазки.

4. Посторонние звуки, такие как шум или вой. При наличии таких симптомов стоит проверить сепараторные элементы, дорожки качения и контактные кольца на предмет их проворота. Эти звуки также могут указывать на возможное межвитковое замыкание обмоток статора или тягового реле. В общем, при появлении ненормальных звуков необходимо провести диагностику состояния контактов.

5. Рабочая температура генератора может достигать 90 градусов, но при явном перегреве следует проверить работоспособность диодного моста. Также важно убедиться, что к бортовой сети автомобиля не подключено слишком много дополнительных устройств. При критическом повышении температуры изоляция обмотки статора может потемнеть и даже расплавиться.

6. Износ ремня генератора. Если ремень износится или порвется, это приведет к неправильной работе всего агрегата, и все электрические потребители в автомобиле будут получать питание только от аккумулятора. При обрыве ремня генератор перестанет работать, и водителю останется лишь доехать до ближайшего СТО или гаража для устранения проблемы. О износе могут свидетельствовать скачки напряжения в бортовой сети автомобиля. Необходимо проверить состояние ремня, обращая внимание на наличие трещин и других повреждений. Если они обнаружены, стоит готовиться к его замене в ближайшее время.

Интересные факты

Вот несколько интересных фактов о простых способах и схемах подключения автомобильного генератора:

1. Принцип работы: Автомобильные генераторы, чаще всего, работают по принципу электромагнитной индукции. Когда ротор генератора вращается, он создает магнитное поле, которое индуцирует электрический ток в обмотках статора. Это позволяет генераторам производить электричество даже при низких оборотах двигателя, что особенно важно для работы электрооборудования автомобиля.

2. Схема подключения: Простая схема подключения автомобильного генератора включает в себя несколько ключевых компонентов: генератор, аккумулятор, регулятор напряжения и предохранитель. Правильное подключение этих элементов обеспечивает стабильную работу системы зарядки и предотвращает повреждение электрооборудования из-за перенапряжения.

3. Использование диодов: В современных генераторах часто используются диоды для преобразования переменного тока (который вырабатывается генератором) в постоянный. Это позволяет заряжать аккумулятор и питать электрооборудование автомобиля. Простые схемы подключения могут включать в себя диодный мост, который обеспечивает надежное и эффективное преобразование тока.

Эти факты подчеркивают как технические аспекты работы генераторов, так и важность правильного подключения для обеспечения надежности и безопасности автомобильной электроники.

Фотогалерея «Основные неисправности генератора»

О неисправности агрегата может свидетельствовать как недостаточный заряд аккумулятора, так и полное отсутствие напряжения на его контактах. Кроме того, неправильная работа индикации и других компонентов устройства также указывает на возможные проблемы.

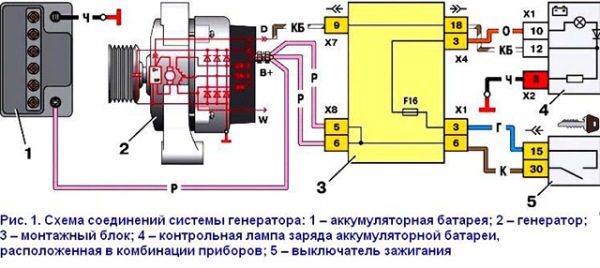

Возможные способы подключения узла

Как выполнить установку и подключение агрегата? В общем, схема подключения устройства схожа для всех легковых автомобилей. Небольшие отличия могут быть связаны с качеством сборки установки, её мощностью и расположением компонентов в моторном отсеке. Все автомобили оснащены генераторами переменного тока, которые имеют регулятор напряжения.

Заключение

Генератор — это устройство с довольно сложной конструкцией и принципом функционирования, от которого во многом зависит общая работоспособность автомобиля. Поскольку этот узел обеспечивает электроэнергией все электрические системы автомобиля, он является ключевым компонентом бортовой сети транспортного средства. При первых признаках неисправности важно незамедлительно провести диагностику и устранить проблемы, так как это может привести к серьезным последствиям. Ремонт можно доверить профессионалам или выполнить самостоятельно — на нашем сайте вы найдете множество статей, посвященных этой теме.

Видео «Диагностика и ремонт генераторной установки»

В видео ниже представлена исчерпывающая инструкция по самостоятельной диагностике и ремонту устройства в условиях гаража (автор ролика — Вячеслав Ляхов).

Диагностика и ремонт генераторов

Необходимые инструменты и материалы

Для успешного подключения автомобильного генератора необходимо подготовить ряд инструментов и материалов, которые помогут вам выполнить работу качественно и безопасно. Ниже приведен список необходимых предметов, а также их краткое описание.

• Автомобильный генератор – основной элемент системы, который преобразует механическую энергию в электрическую. Убедитесь, что выбранный генератор соответствует характеристикам вашего автомобиля.
• Кабели – для подключения генератора вам понадобятся качественные кабели, способные выдерживать высокие токи. Рекомендуется использовать медные кабели с сечением не менее 6 мм² для подключения к аккумулятору и 10 мм² для подключения к стартеру.
• Клеммы и разъемы – для надежного соединения проводов с генератором и аккумулятором. Используйте клеммы, которые соответствуют диаметру проводов, и убедитесь, что они хорошо зафиксированы.
• Инструменты для снятия изоляции – такие как кусачки и нож для проводов, которые помогут вам подготовить концы кабелей для подключения.
• Отвертки – для крепления генератора и подключения проводов. Набор отверток с различными насадками облегчит процесс работы.
• Гаечные ключи и трещотки – для затягивания гаек и болтов, которые фиксируют генератор на месте. Убедитесь, что у вас есть ключи подходящего размера.
• Мультиметр – для проверки напряжения и целостности цепей. Это поможет вам убедиться, что генератор работает правильно после подключения.
• Изолента и термоусадочные трубки – для изоляции соединений и защиты от короткого замыкания. Используйте их для обеспечения надежности и безопасности электрических соединений.
• Защитные перчатки и очки – для обеспечения безопасности во время работы. Они защитят вас от возможных травм и электрических ударов.

Подготовив все необходимые инструменты и материалы, вы сможете приступить к подключению автомобильного генератора. Важно следовать инструкциям и соблюдать меры предосторожности, чтобы избежать повреждений как оборудования, так и автомобиля.

Советы по выбору генератора для автомобиля

Выбор автомобильного генератора — это важный этап, который может существенно повлиять на работу электросистемы вашего автомобиля. При выборе генератора стоит учитывать несколько ключевых факторов, которые помогут вам сделать правильный выбор.

1. Определите мощность генератора

Первое, на что стоит обратить внимание, — это мощность генератора. Она измеряется в ваттах (Вт) и должна соответствовать потребностям вашего автомобиля. Для этого необходимо подсчитать общее количество электрических устройств, которые будут работать одновременно. Обычно для стандартных легковых автомобилей достаточно генератора мощностью от 60 до 100 А. Однако для автомобилей с большим количеством электрооборудования, таких как усилители, дополнительные фары или системы климат-контроля, может потребоваться генератор мощностью 120 А и выше.

2. Учитывайте тип генератора

Существует несколько типов генераторов, и выбор зависит от ваших потребностей. Наиболее распространены следующие типы:

• Щеточные генераторы: Эти генераторы имеют щетки, которые обеспечивают контакт с вращающимся ротором. Они более просты в конструкции, но требуют регулярного обслуживания.
• Бесщеточные генераторы: Эти устройства более надежны и требуют меньше обслуживания, так как в них отсутствуют щетки. Они обеспечивают более стабильное напряжение и имеют более длительный срок службы.

3. Обратите внимание на качество и производителя

Качество генератора напрямую влияет на его производительность и срок службы. Рекомендуется выбирать генераторы от известных производителей, которые зарекомендовали себя на рынке. Обратите внимание на отзывы пользователей и рейтинги, чтобы избежать покупки некачественного товара.

4. Проверьте совместимость с вашим автомобилем

Перед покупкой генератора убедитесь, что он совместим с вашим автомобилем. Это касается как креплений, так и электрических соединений. Некоторые модели автомобилей могут требовать специфические генераторы, поэтому лучше проконсультироваться с профессионалом или ознакомиться с руководством пользователя вашего автомобиля.

5. Рассмотрите дополнительные функции

Некоторые генераторы могут иметь дополнительные функции, такие как встроенные регуляторы напряжения, системы защиты от перегрева или короткого замыкания. Эти функции могут значительно повысить надежность и безопасность работы генератора, поэтому стоит обратить на них внимание при выборе.

6. Не забывайте о цене

Цена генератора может варьироваться в зависимости от его характеристик и производителя. Установите для себя бюджет и старайтесь придерживаться его, но не забывайте, что слишком низкая цена может свидетельствовать о низком качестве. Лучше инвестировать в качественный генератор, который прослужит вам долго, чем экономить на покупке и сталкиваться с проблемами в будущем.

Следуя этим советам, вы сможете выбрать подходящий генератор для вашего автомобиля, который будет надежно работать и обеспечивать все необходимые электрические потребности вашего транспортного средства.

Частые ошибки при подключении генератора

Подключение автомобильного генератора может показаться простым процессом, однако многие автолюбители сталкиваются с распространенными ошибками, которые могут привести к серьезным проблемам. Рассмотрим наиболее частые из них и способы их избежать.

1. Неправильная полярность подключения

Одной из самых распространенных ошибок является перепутывание положительного и отрицательного проводов при подключении генератора. Это может привести к короткому замыканию и повреждению как генератора, так и других электрических компонентов автомобиля. Перед подключением всегда проверяйте полярность, используя мультиметр или следуя цветовой кодировке проводов.

2. Игнорирование состояния проводов и разъемов

Перед подключением генератора необходимо тщательно осмотреть провода и разъемы на наличие повреждений, коррозии или износа. Использование изношенных или поврежденных проводов может привести к плохому контакту и перегреву, что в свою очередь может вызвать выход генератора из строя. Если вы заметили какие-либо дефекты, замените провода перед подключением.

3. Неправильная установка генератора

Некоторые автолюбители могут неправильно установить генератор, что может привести к его неэффективной работе или даже повреждению. Убедитесь, что генератор установлен в соответствии с рекомендациями производителя, и все крепления надежно затянуты. Неправильная установка может вызвать вибрацию и износ подшипников генератора.

4. Пропуск проверки зарядного напряжения

После подключения генератора важно проверить его зарядное напряжение. Неправильное напряжение может указывать на проблемы с генератором или его подключением. Используйте мультиметр для проверки напряжения на выходе генератора. Оно должно находиться в пределах 13.5-14.5 В при работающем двигателе. Если напряжение ниже или выше этого диапазона, необходимо провести диагностику системы.

5. Неправильная настройка ремня привода

Ремень привода генератора должен быть правильно натянут. Слишком слабый или слишком тугой ремень может привести к снижению эффективности работы генератора и его преждевременному износу. Проверьте натяжение ремня и при необходимости отрегулируйте его, следуя рекомендациям производителя.

6. Пренебрежение защитными предохранителями

Некоторые автолюбители могут игнорировать установку предохранителей в цепи генератора, что может привести к повреждению электрических компонентов в случае короткого замыкания. Убедитесь, что в системе установлены соответствующие предохранители, чтобы защитить генератор и другие элементы электрооборудования.

Избегая этих распространенных ошибок, вы сможете обеспечить надежную и безопасную работу автомобильного генератора, что в свою очередь продлит срок его службы и повысит эффективность работы всей электрической системы автомобиля.
