Генератор на КАМАЗе обеспечивает работу электрической системы, заряжая аккумуляторы и питая электрические компоненты. В статье рассмотрим технические характеристики генератора, его принцип работы и основные неисправности, с которыми могут столкнуться владельцы КАМАЗа. Также дадим рекомендации по правильному подключению генератора, что поможет избежать ошибок и продлить срок службы устройства. Эта информация будет полезна как механикам, так и автолюбителям, желающим разобраться в работе своего автомобиля.
Описание устройства
Генераторная установка является ключевым элементом автомобиля. Она обеспечивает электроэнергией однопроводную электрическую систему автомобиля во время работы двигателя. В ее состав входят генератор и регулятор напряжения (автор видео — yuriy s).
Этот агрегат размещен в верхней части двигателя спереди. Его фиксируют три лапы: две из них соединяют устройство с кронштейном, а третья лапа служит для крепления к натяжной планке. Приводится в действие через ремни. Эти ремни должны соответствовать расчетному напряжению, иначе установка не сможет функционировать эффективно. Поэтому на автомобилях КАМАЗ устанавливают два ремня.
https://youtube.com/watch?v=r0LZkoo-CjA
Принцип работы
Напряжение от аккумулятора передается на обмотку возбуждения через щетки и контактные кольца, при условии, что выключатель приборов включен, а стартер находится в положении «I» или «II». В результате этого создается магнитное поле, которое формирует положительный и отрицательный заряд на роторе, соответствующий южному и северному полюсам. Когда ротор начинает вращаться, магнитный поток также изменяется. Этот поток пересекает обмотки статора, в которых генерируется переменный ток, который затем поступает в блок выпрямителей. В этом блоке ток преобразуется в постоянный.
| Характеристика / Параметр | Описание | Важность для КАМАЗ |
|---|---|---|
| Тип генератора | Обычно синхронный генератор переменного тока с выпрямителем и регулятором напряжения. | Обеспечивает стабильное электропитание всех систем автомобиля. |
| Номинальное напряжение | 28 В (для 24-вольтовой бортовой сети). | Соответствие напряжению бортовой сети КАМАЗ для корректной работы электрооборудования. |
| Номинальный ток (мощность) | Варьируется от 60 А до 120 А и выше, в зависимости от модели КАМАЗ и комплектации. | Достаточная мощность для питания всех потребителей (фары, отопитель, радио, ЭБУ и т.д.) и зарядки аккумуляторов. |
| Частота вращения ротора | Зависит от оборотов двигателя и передаточного отношения шкивов. | Оптимальная работа генератора в широком диапазоне оборотов двигателя. |
| Регулятор напряжения | Встроенный или внешний, поддерживает постоянное напряжение на выходе генератора. | Защита электрооборудования от перенапряжения и недозаряда аккумуляторов. |
| Подключение к двигателю | Через клиновой или поликлиновой ремень от шкива коленчатого вала. | Надежная передача крутящего момента для вращения ротора генератора. |
| Электрическое подключение | Клеммы «B+» (выход на аккумулятор), «D+» (возбуждение/контрольная лампа), «W» (выход для тахометра, если есть), «масса». | Правильное подключение для функционирования генератора и индикации его работы. |
| Система возбуждения | Самовозбуждение или внешнее возбуждение (через контрольную лампу). | Запуск генератора и поддержание его работы. |
| Диагностика неисправностей | Проверка напряжения на клеммах, целостности ремня, состояния щеток и коллектора, диодного моста. | Своевременное выявление и устранение проблем для предотвращения поломок. |
| Обслуживание | Периодическая проверка натяжения ремня, состояния щеток, чистоты корпуса. | Продление срока службы генератора и обеспечение его надежной работы. |
Интересные факты
Вот несколько интересных фактов о характеристиках и подключении генератора на КАМАЗ:
-
Тип генератора: На большинстве моделей КАМАЗа устанавливаются генераторы с номинальной мощностью от 24 до 28 Вт. Это позволяет обеспечивать стабильное питание всех электрических систем автомобиля, включая освещение, стартер и дополнительные устройства, такие как обогреватели и навигационные системы.
-
Система зарядки: Генераторы на КАМАЗах работают в паре с аккумуляторными батареями, обеспечивая их зарядку во время работы двигателя. Интересно, что для повышения надежности и долговечности системы зарядки, многие модели оснащены регуляторами напряжения, которые автоматически регулируют выходное напряжение генератора в зависимости от состояния аккумуляторов и нагрузки.
-
Подключение и обслуживание: Подключение генератора на КАМАЗ требует соблюдения определенных стандартов и правил, чтобы избежать коротких замыканий и перегрузок. Важно правильно установить все соединения и использовать качественные кабели. Регулярное обслуживание, включая проверку состояния щеток и подшипников, значительно увеличивает срок службы генератора и надежность работы электрической системы автомобиля.
Выполняемые функции
Для запуска генераторной установки необходим аккумулятор. Как только напряжение, создаваемое установкой, превысит напряжение аккумулятора, агрегат начнет обеспечивать питание для потребителей и заряжать аккумуляторную батарею.
С помощью регулятора напряжения и генератора напряжение в бортовой сети поддерживается в безопасных пределах.
Технические параметры
Генераторная установка Г273-А обладает номинальным напряжением 24 В и мощностью 800 Вт. Генератор Г288 имеет номинальное напряжение 28 В и мощность 1000 Вт. Установка генератора Г288 осуществляется на автомобиле КАМАЗ 5320. Также доступны и другие модели генераторов.
Компоненты устройства

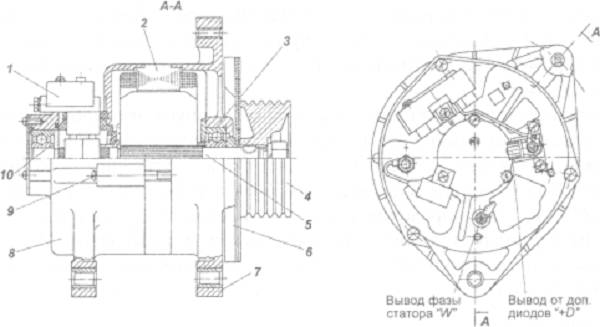

Основные компоненты генератора включают статор (2) и ротор (5). В его конструкции также присутствуют крышки (8), щеточный узел (1) и блок выпрямителей. Вал, который вращается на двух шарикоподшипниках, несет обмотку возбуждения. На одном конце вала расположены контактные кольца, соединенные с обмоткой, а на другом – вентилятор (6) и двухручьевой шкив (4). Щетки скользят по кольцам, а блок выпрямителей и щетки находятся внутри крышки.
Регулятор напряжения оборудован тумблером для сезонного переключения. Когда температура опускается ниже нуля градусов, переключатель устанавливается в крайнее правое положение, а при температуре выше нуля – в крайнее левое.
Основные неисправности и их устранение
| Причины | Способы устранения |
| Коленвал вращается с установленной частотой, а амперметр фиксирует разрядный ток | |
| Недостаточное натяжение приводного ремня | Увеличить натяжение ремня. |
| Загрязнения на контактных кольцах | Очистить с помощью бумажной салфетки, смоченной бензином. |
| Пробой в блоке выпрямителей | Заменить блок на новый. |
| Залипание щеток, износ щеток | Снять щетки и проверить их размер. Если высота меньше 10 мм, необходимо заменить щетки. Очистить от загрязнений. |
| Произошло короткое замыкание обмоток статора | Заменить статор. |
| Обрыв в цепи возбуждения | Прозвонить цепь и устранить обрыв. |
| Обрыв или замыкание обмоток ротора | Заменить ротор целиком. |
| Регулятор напряжения не работает | Установить исправный регулятор. |
| Высокий зарядный ток | |
| Короткое замыкание в цепи или в щеточном узле | Восстановить цепь. |
| Регулятор не функционирует | Заменить регулятор на новый. |
| Ток нагрузки колеблется | |
| Залипание щеток, пробуксовка ремня | Отрегулировать ремень, очистить щеткодержатель, измерить высоту щеток. |
| Подшипник перегревается | |
| Сильно натянут ремень | Отрегулировать натяжение ремня. |
| Повышенный шум во время работы генератора | |
| Изношенный подшипник | Заменить подшипник. |
| Плохо закрепленный шкив | Подтянуть гайку крепления. |
| Вентилятор деформирован | Заменить на новый. |
Руководство по подключению

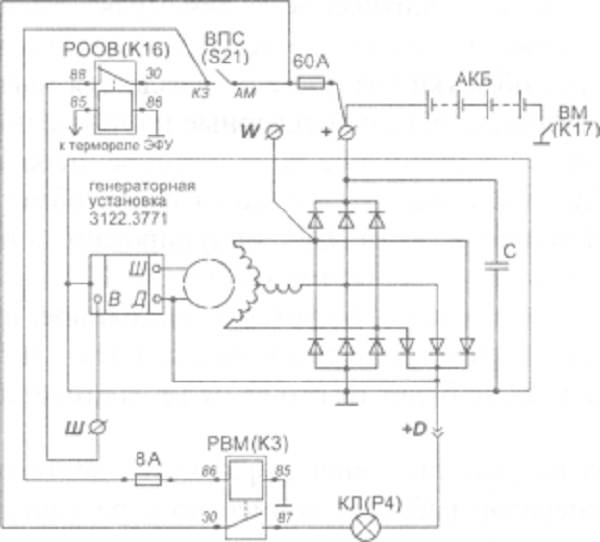

Для успешного подключения генераторной установки требуется схема подключения.
Кроме того, для корректной работы установки необходимо строго следовать схеме подключения выводов:
- К выводу «+» подключаются аккумулятор и нагрузка;
- К выводу «-» следует присоединить массу автомобиля;
- Вывод «В» или «Ш» предназначен для подключения к выключателю приборов и стартера;
- Вывод «W» или «~» представляет собой фазный вывод, к которому подключается реле, блокирующее стартер;
- Вывод «+D» или «Д» используется для дополнительных диодов, предназначенных для подключения контрольной лампочки.
Важно выполнить подключение правильно, иначе это может привести к повреждению компонентов автомобиля и самого генератора.
Цена вопроса
Видео «Как подключить генераторную установку Камаза»
В данном видео показано, как правильно подключить генератор Камаза (автор ролика — altevaa TV).
Советы по выбору генератора
При выборе генератора для автомобиля КАМАЗ необходимо учитывать несколько ключевых факторов, которые помогут обеспечить надежную и эффективную работу электрической системы транспортного средства. В первую очередь, следует обратить внимание на мощность генератора. Она должна соответствовать потребностям всех электрических устройств, установленных на автомобиле. Для этого рекомендуется составить список всех потребителей электроэнергии, включая фары, обогреватели, аудиосистемы и другие элементы, чтобы определить необходимую мощность генератора.
Следующим важным аспектом является тип генератора. Наиболее распространенными являются щеточные и бесщеточные генераторы. Щеточные генераторы, как правило, дешевле и проще в обслуживании, но имеют меньший срок службы из-за износа щеток. Бесщеточные генераторы, в свою очередь, более надежны и имеют больший срок службы, но стоят дороже. Выбор между этими типами зависит от бюджета и предпочтений владельца.
Также стоит обратить внимание на бренд и производителя генератора. Известные марки, такие как Bosch, Valeo и другие, предлагают высококачественные и надежные устройства, которые прошли испытания и имеют положительные отзывы от пользователей. При выборе менее известных брендов важно изучить отзывы и репутацию производителя, чтобы избежать покупки некачественного оборудования.
Не менее важным является и качество материалов, из которых изготовлен генератор. Корпус должен быть выполнен из прочного и устойчивого к коррозии материала, а внутренние компоненты – из высококачественных сплавов, что обеспечит долговечность и надежность работы устройства. Также стоит обратить внимание на наличие защиты от перегрева и короткого замыкания, что значительно увеличит безопасность эксплуатации генератора.
При покупке генератора рекомендуется также учитывать условия эксплуатации автомобиля. Если КАМАЗ будет использоваться в тяжелых условиях, таких как строительные площадки или в условиях повышенной запыленности, стоит выбирать генераторы с дополнительной защитой от внешних факторов. Это может быть защита от влаги, пыли и механических повреждений.
Наконец, не забывайте о гарантии и послепродажном обслуживании. Надежные производители предлагают длительную гарантию на свои изделия и обеспечивают доступ к сервисному обслуживанию, что является важным фактором при выборе генератора. Убедитесь, что у вас есть возможность получить техническую поддержку и запасные части в случае необходимости.
Обслуживание и уход за генератором
Обслуживание генератора на КАМАЗе является важной частью его эксплуатации, так как от состояния генератора зависит надежность работы электрооборудования автомобиля. Правильный уход за генератором позволяет продлить его срок службы и избежать дорогостоящих ремонтов.
Первым шагом в обслуживании генератора является регулярная проверка его состояния. Необходимо осматривать генератор на наличие механических повреждений, трещин или коррозии. Особое внимание следует уделить креплениям генератора, так как их ослабление может привести к вибрации и повреждению устройства.
Следующий этап — проверка состояния ремня привода генератора. Ремень должен быть натянут правильно, без трещин и износа. Если ремень ослаблен или поврежден, его необходимо заменить. Неправильный натяг ремня может привести к снижению эффективности работы генератора и его перегреву.
Также важно следить за состоянием щеток генератора. Щетки должны быть чистыми и не изношенными. При необходимости их следует заменить, так как изношенные щетки могут привести к плохому контакту и снижению выходного напряжения генератора.
Регулярная проверка уровня зарядки аккумулятора также является важной частью обслуживания генератора. Если аккумулятор не заряжается должным образом, это может свидетельствовать о проблемах с генератором. В таких случаях рекомендуется провести диагностику системы зарядки.
Необходимо также следить за состоянием проводки, соединяющей генератор с аккумулятором и другими электрическими компонентами. Провода не должны иметь повреждений, коррозии или плохих контактов, так как это может привести к сбоям в работе генератора.
При обслуживании генератора следует учитывать и его охлаждение. Генератор может перегреваться, если система охлаждения автомобиля работает неправильно. Регулярная проверка уровня охлаждающей жидкости и состояния радиатора поможет избежать перегрева генератора.
Наконец, рекомендуется периодически проводить профилактическую чистку генератора от пыли и грязи. Это поможет избежать перегрева и улучшит его работу. Чистка должна проводиться аккуратно, чтобы не повредить электрические соединения и другие компоненты генератора.
Соблюдение всех этих рекомендаций по обслуживанию и уходу за генератором на КАМАЗе позволит обеспечить его надежную работу и продлить срок службы, что в свою очередь повысит общую эффективность эксплуатации автомобиля.
Сравнение с другими типами генераторов
Генераторы, используемые на автомобилях, могут быть различных типов, и каждый из них имеет свои особенности, преимущества и недостатки. В данном разделе мы рассмотрим, как генераторы, установленные на КАМАЗах, соотносятся с другими типами генераторов, используемыми в автомобильной промышленности.
Первым делом стоит отметить, что генераторы на КАМАЗах чаще всего представляют собой щеточные генераторы переменного тока, которые обеспечивают надежную работу в условиях тяжелых нагрузок и экстремальных температур. В отличие от них, многие легковые автомобили используют бесщеточные генераторы, которые имеют меньшую массу и размер, но могут быть менее устойчивыми к механическим повреждениям.
Одним из основных преимуществ генераторов на КАМАЗах является их высокая мощность. Эти генераторы способны выдавать значительные токи, что особенно важно для работы с мощными потребителями электроэнергии, такими как стартеры, системы освещения и различные электрические устройства. В то время как легковые автомобили могут обходиться генераторами мощностью 60-100 А, генераторы на КАМАЗах могут иметь мощность до 150 А и более.
Кроме того, генераторы на КАМАЗах часто имеют более прочную конструкцию, что позволяет им работать в условиях повышенной вибрации и запыленности. Это делает их более надежными в эксплуатации, особенно в условиях строительных площадок или в условиях бездорожья. В отличие от них, легковые генераторы могут быть более чувствительными к внешним воздействиям и требуют более бережного обращения.
Сравнивая с генераторами, установленными на грузовых автомобилях других марок, можно отметить, что КАМАЗы часто используют более универсальные решения, которые могут быть адаптированы под различные условия эксплуатации. Например, генераторы на некоторых моделях КАМАЗ могут быть оснащены дополнительными системами охлаждения, что позволяет им работать более эффективно в жарких климатических условиях.
Однако стоит упомянуть и недостатки. Генераторы на КАМАЗах, как правило, имеют больший вес и размеры, что может быть критично для некоторых специализированных автомобилей, где важна каждая лишняя грамм. Также их стоимость может быть выше по сравнению с легкими генераторами, что также следует учитывать при выборе.
В заключение, генераторы на КАМАЗах представляют собой надежное и мощное решение для тяжелых условий эксплуатации, однако их характеристики могут не всегда соответствовать требованиям легковых автомобилей или специализированной техники. Выбор генератора должен основываться на конкретных потребностях и условиях эксплуатации, что позволит обеспечить максимальную эффективность и надежность работы автомобиля.
