Светодиоды популярны в освещении и декоре, но для их стабильной работы нужен надежный стабилизатор тока. В этой статье рассмотрим схемы для самостоятельного изготовления стабилизатора тока для светодиодов. Вы узнаете, как выбрать компоненты и собрать устройство, что позволит сэкономить и получить практический опыт в электронике.

Схемы стабилизаторов и регуляторов тока

Источники тока отличаются от источников напряжения. Их основная задача заключается в поддержании стабильного выходного параметра и, при необходимости, в изменении выходного напряжения. Это позволяет поддерживать постоянный уровень тока. Источники тока находят применение в питании светодиодных ламп, зарядке автомобильных аккумуляторов и других устройствах. Если вы хотите самостоятельно создать простой импульсный стабилизатор тока для ходовых огней на 12 В для автомобиля, мы предлагаем вам несколько схем для реализации этой идеи.

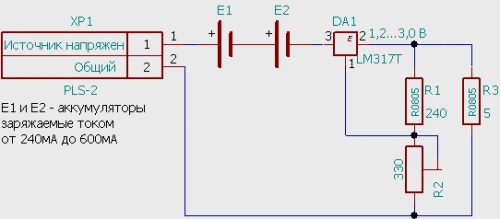

На КРЕНке

Для создания простейшего автомобильного импульсного стабилизатора тока в домашних условиях вам понадобится микросхема на 12 вольт. В этом случае идеально подойдет lm317. Этот регулируемый стабилизатор напряжения на 12 вольт способен работать с токами бортовой сети до 1,5 ампер. Входное напряжение может достигать 40 вольт, а lm317 способен рассеивать мощность до 10 ватт, но это возможно только при соблюдении теплового режима.

В целом, потребление тока lm317 довольно низкое — около 8 миллиампер, и этот показатель практически не изменяется. Даже если через lm317 проходит другой ток или меняется входное напряжение, стабильность сохраняется. Как видно, стабилизатор на 12 вольт lm317 для автомобильной бортовой сети позволяет поддерживать постоянное напряжение на компоненте R3.

Интересно, что этот параметр можно регулировать с помощью элемента R2, хотя диапазон регулировки будет ограниченным. В схеме lm317 компонент R3 выполняет функцию задающего тока. Поскольку сопротивление lm317 остается постоянным, ток, проходящий через него, также будет стабильным (автор видео — Denis T).

Что касается входа lm317, то ток на них будет на 8 миллиампер выше. Используя описанную схему, можно создать самый простой стабилизатор напряжения для дневных ходовых огней автомобиля. Этот прибор может использоваться как электронная нагрузка, источник тока для зарядки аккумулятора и для других целей. Следует отметить, что интегральные устройства с током до 3 ампер реагируют на изменения импульса довольно быстро. Однако у таких устройств есть недостатки: они имеют высокое сопротивление, что требует использования мощных компонентов.

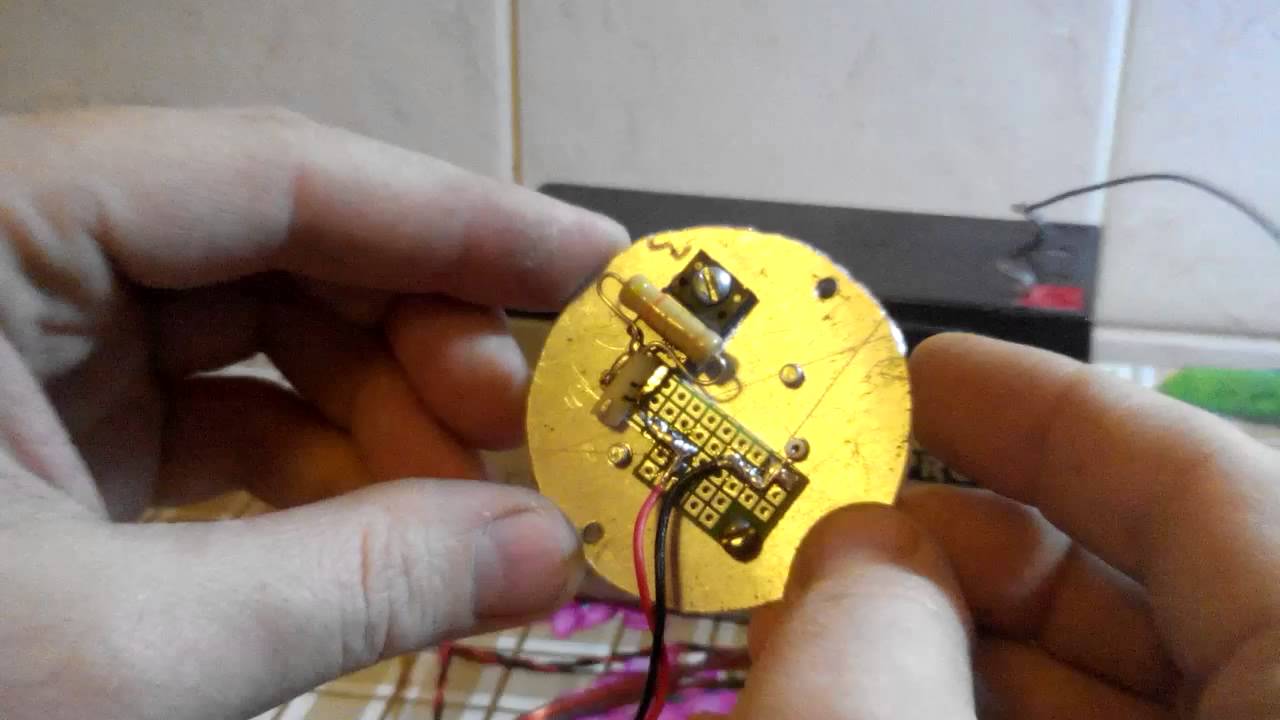

10W светодиод со стабилизатором тока на LM317

Интересные факты

Вот несколько интересных фактов о создании стабилизатора тока для светодиодов:

1. Принцип работы: Стабилизаторы тока для светодиодов обычно работают на основе схемы с использованием операционных усилителей или транзисторов. Они обеспечивают постоянный ток, что критически важно для светодиодов, поскольку даже небольшие колебания тока могут привести к их перегреву и выходу из строя.

2. Использование ШИМ: Один из популярных методов управления яркостью светодиодов — это широтно-импульсная модуляция (ШИМ). С помощью ШИМ можно не только регулировать яркость, но и эффективно стабилизировать ток, что позволяет уменьшить потери энергии и продлить срок службы светодиодов.

3. Простота сборки: Многие схемы стабилизаторов тока для светодиодов можно собрать на основе доступных компонентов, таких как резисторы, транзисторы и операционные усилители. Это делает их идеальными для любителей и начинающих радиолюбителей, которые хотят научиться основам электроники и создать свои собственные светодиодные проекты.

На двух транзисторах

В настоящее время стабилизаторы для бортовой сети автомобилей с напряжением 12V на основе двух транзисторов стали довольно популярными. Однако одним из главных недостатков таких устройств является их низкая стабильность тока при колебаниях питающего напряжения. Тем не менее, данная схема подходит для решения множества задач в автомобильной электронике.

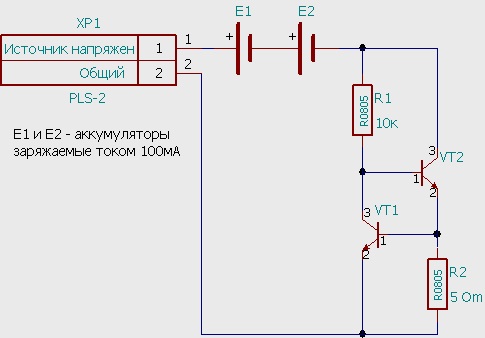

Ниже представлена схема устройства. В этой конструкции резистор R2 выполняет функцию распределителя тока. При увеличении его значения возрастает и напряжение на этом элементе. Когда напряжение достигает диапазона от 0.5 до 0.6 вольт, срабатывает транзистор VT1. В результате его активации происходит закрытие транзистора VT2, что приводит к снижению тока, проходящего через VT2. В процессе проектирования схемы можно использовать полевой транзистор Мосфет вместо VT2.

Что касается элемента VD1, он предназначен для работы с напряжением от 8 до 15 вольт и необходим для защиты транзистора от слишком высокого уровня напряжения, который может нарушить его функционирование. В случае использования мощного транзистора, напряжение в бортовой сети автомобиля может достигать около 20 вольт. Важно помнить, что транзистор Мосфет активируется при напряжении на затворе в 2 вольта. Если вы применяете универсальный выпрямитель для зарядки аккумулятора или для других целей, то вам будет достаточно работы транзистора и резистора R1.

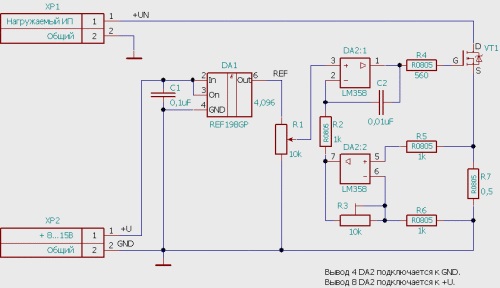

На операционном усилителе (на ОУ)

Вариант сборки устройства с использованием специального усилителя ошибки для автомобилей актуален, если вам необходимо создать устройство, способное функционировать в широком диапазоне. В этом случае роль токозадающего элемента будет выполнять резистор R7. Операционный усилитель DA2.2 предназначен для увеличения уровня напряжения в вольтах токозадающего элемента. Устройство DA2.1 используется для сравнения уровня опорного параметра. Обратите внимание, что данная схема устройства на 3А требует дополнительного питания, которое должно подаваться на разъем ХР2. Уровень напряжения в вольтах должен быть достаточным для обеспечения работы всех элементов системы.

Автомобильное устройство должно быть дополнено генератором, в нашем случае эту функцию выполняет элемент REF198, который обеспечивает выходное напряжение в 4 вольта. Сама схема имеет довольно высокую стоимость, поэтому при необходимости вместо нее можно использовать кренку. Для корректной настройки следует установить ползунок резистора R1 в верхнее положение, а с помощью элемента R3 задать необходимое значение тока 3А. Для предотвращения возбуждения используются компоненты R2, C2 и R4.

На микросхеме импульсного стабилизатора

В некоторых ситуациях автомобильное устройство должно работать в широком диапазоне нагрузок, при этом демонстрируя высокий коэффициент полезного действия. В таких случаях использование компенсационных устройств оказывается неэффективным, и вместо них целесообразно применять импульсные элементы.

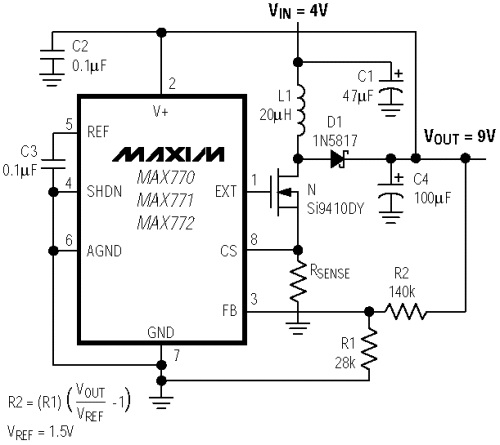

Предлагаем вам ознакомиться с одной из наиболее популярных схем МАХ771, которая обладает следующими характеристиками:

• уровень опорного напряжения составляет 1.5 вольта;
• коэффициент полезного действия при нагрузке от 10 миллиампер до 1 ампера достигает примерно 90%;
• диапазон питания варьируется от 2 до 16.5 вольт;
• выходная мощность может достигать 15 ватт (автор видео — Андрей Канаев).

Что собой представляет процесс стабилизации? Компоненты R1 и R2 функционируют как делители выходного напряжения схемы. Когда делимое напряжение превышает опорное, устройство автоматически снижает выходной параметр. В обратной ситуации, когда напряжение падает, устройство увеличивает этот показатель. Вы сможете получить стабильный источник тока, если изменить соединения так, чтобы система реагировала на выходные параметры.

Если нагрузка на устройство невелика, то есть менее 1.5 вольт, микросхема будет работать как стабилизатор. Однако при резком увеличении этого параметра устройство переключится в режим стабилизации. Установка резистора R8 необходима только в том случае, если уровень нагрузки превышает 16 вольт.

Что касается элемента R3, он выполняет функцию токоразделителя. Одним из основных недостатков данного варианта является значительное падение напряжения на указанном резисторе. Чтобы устранить этот недостаток и усилить сигнал, рекомендуется дополнительно установить операционный усилитель.

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ для светодиодов из Китая

Заключение

В данной статье мы обсудили несколько вариантов стабилизирующих устройств для автомобилей. Конечно, такие схемы всегда можно доработать, что позволит улучшить их производительность и другие характеристики. Учтите, что при необходимости вы можете использовать специально разработанные микросхемы в качестве регуляторов. Кроме того, при наличии навыков можно самостоятельно создать достаточно мощные регулирующие элементы, хотя такие решения чаще всего применяются для решения специфических задач.

Как видно, разработка схемы — это довольно сложный и трудоемкий процесс, к которому нельзя подходить без соответствующего опыта. Недостаток необходимых навыков может помешать достижению желаемого результата. Чтобы самостоятельно создать такую схему для автомобиля, важно тщательно следовать всем шагам, описанным выше.

Видео «Устройство для питания светодиодов»

Как самостоятельно изготовить стабилизатор питания для автомобильных ламп или других нужд в домашних условиях — смотрите в видео (автор видео — Дед Синь).

Cтабилизатор тока для светодиода на LM358

На базе LM317

Стабилизатор тока на базе LM317 является одним из самых популярных решений для питания светодиодов. Этот интегральный стабилизатор позволяет обеспечить стабильный ток, что особенно важно для светодиодов, так как они чувствительны к изменениям напряжения и тока. В данной части статьи мы рассмотрим, как изготовить такой стабилизатор, а также приведем необходимые схемы и рекомендации.

LM317 — это линейный регулятор напряжения, который может быть использован для создания стабилизатора тока. Для этого необходимо правильно подключить его в схему. Основная идея заключается в использовании резистора для ограничения тока, который проходит через светодиоды.

Необходимые компоненты:

• LM317 — интегральный стабилизатор;
• Резистор (R1) для установки тока;
• Конденсатор (C1) для сглаживания;
• Светодиоды, которые вы планируете использовать;
• Блок питания, соответствующий требованиям вашего проекта.

Схема подключения:

Схема стабилизатора тока на базе LM317 выглядит следующим образом:

         +V_in
           |
           |
          ----
          |  | LM317
          |  |
          ----
           |  |
           |  |
           R1
           |  |
           |  |
           |  +----> Светодиоды
           |
           C1
           |
          GND

Расчет резистора R1:

Для расчета значения резистора R1, который будет ограничивать ток, можно воспользоваться формулой:

I = 1.25V / R1

Где I — желаемый ток через светодиоды (в амперах), а 1.25V — это опорное напряжение LM317. Например, если вы хотите, чтобы ток через светодиоды составлял 20 мА (0.02 А), то:

R1 = 1.25V / 0.02A = 62.5 Ом

Вы можете использовать стандартный резистор 62 Ом или 68 Ом, если точное значение недоступно.

Выбор конденсатора C1:

Конденсатор C1 служит для сглаживания выходного напряжения и уменьшения пульсаций. Рекомендуется использовать электролитический конденсатор емкостью от 10 до 100 мкФ, в зависимости от ваших требований к стабильности.

Сборка схемы:

После того как все компоненты подготовлены, можно приступать к сборке схемы. Убедитесь, что все соединения надежны и правильно выполнены. Рекомендуется использовать макетную плату для тестирования схемы перед окончательной сборкой.

Тестирование:

После сборки схемы подключите блок питания и измерьте ток, проходящий через светодиоды. Убедитесь, что он соответствует расчетному значению. Если ток слишком высок или низок, проверьте соединения и пересчитайте значение резистора R1.

Использование LM317 для создания стабилизатора тока для светодиодов — это простой и эффективный способ обеспечить надежную работу ваших светодиодов, продлевая их срок службы и улучшая качество света.

Схема с использованием MOSFET

Стабилизатор тока на основе MOSFET является одним из самых эффективных решений для управления светодиодами. Эта схема позволяет обеспечить стабильный ток, что особенно важно для продления срока службы светодиодов и предотвращения их перегрева. В данной части статьи мы рассмотрим основные компоненты схемы, принцип ее работы и этапы сборки.

Компоненты схемы:

• MOSFET транзистор: Выбор MOSFET зависит от максимального тока, который будет проходить через светодиоды. Рекомендуется использовать транзисторы с низким сопротивлением в открытом состоянии (R_DS(on)).
• Резистор: Используется для ограничения тока. Его значение рассчитывается в зависимости от желаемого тока через светодиоды и параметров MOSFET.
• Источник питания: Подходящее напряжение для питания схемы. Оно должно быть выше, чем напряжение, необходимое для работы светодиодов.
• Светодиоды: Основная нагрузка схемы. Важно учитывать их рабочее напряжение и ток.
• Конденсатор: Используется для сглаживания пульсаций напряжения на выходе схемы.

Принцип работы:

Схема стабилизатора тока на MOSFET работает по принципу управления проводимостью транзистора в зависимости от тока, протекающего через светодиоды. Когда ток превышает заданный уровень, напряжение на резисторе увеличивается, что приводит к изменению состояния MOSFET. Это, в свою очередь, уменьшает ток, проходящий через светодиоды, и поддерживает его на стабильном уровне.

Этапы сборки:

1. Подготовка компонентов: Убедитесь, что у вас есть все необходимые компоненты, включая MOSFET, резисторы, конденсаторы и светодиоды.
2. Схема подключения: Подключите MOSFET в режиме ключа. Исток MOSFET соедините с землей, сток — с одним из выводов светодиодов, а другой вывод светодиодов — с положительным полюсом источника питания. Резистор подключите между затвором MOSFET и источником питания.
3. Настройка резистора: Подберите значение резистора так, чтобы обеспечить необходимый ток через светодиоды. Например, для тока 20 мА и напряжения 2 В на светодиодах, резистор можно рассчитать по формуле: R = (U_пит — U_LED) / I_LED.
4. Тестирование схемы: После сборки схемы подключите источник питания и проверьте, работает ли схема корректно. Измерьте ток через светодиоды и убедитесь, что он соответствует расчетному значению.

Использование MOSFET в качестве стабилизатора тока для светодиодов позволяет добиться высокой эффективности и надежности. Правильный выбор компонентов и их корректное подключение обеспечат стабильную работу светодиодов в различных условиях эксплуатации.

Сравнение различных схем стабилизаторов

Стабилизаторы тока для светодиодов могут быть реализованы с использованием различных схем, каждая из которых имеет свои преимущества и недостатки. В этом разделе мы рассмотрим несколько популярных схем стабилизаторов, чтобы помочь вам выбрать наиболее подходящий вариант для вашего проекта.

1. Схема на операционном усилителе

Операционные усилители (ОУ) часто используются в схемах стабилизации тока благодаря своей высокой точности и стабильности. В данной схеме ОУ используется для поддержания постоянного тока через светодиод. Основные компоненты включают резистор обратной связи, который устанавливает уровень тока, и источник питания.

Преимущества: высокая точность, возможность настройки тока, низкий уровень шумов.

Недостатки: сложность в сборке, необходимость в дополнительных компонентах.

2. Схема на транзисторе

Транзистор может быть использован в качестве регулируемого резистора для стабилизации тока. В этой схеме транзистор подключается к светодиоду и управляется с помощью резистора, который устанавливает желаемый ток. Эта схема проста в реализации и требует минимального количества компонентов.

Преимущества: простота конструкции, доступность компонентов, низкая стоимость.

Недостатки: меньшая точность по сравнению с ОУ, чувствительность к изменениям напряжения питания.

3. Схема на интегральной микросхеме

Существуют специальные интегральные схемы (ИС), предназначенные для стабилизации тока, такие как LM317 или LM338. Эти микросхемы позволяют легко регулировать выходной ток и обеспечивают защиту от перегрева и короткого замыкания. Они могут быть использованы для питания нескольких светодиодов одновременно.

Преимущества: высокая надежность, простота использования, встроенные защитные функции.

Недостатки: необходимость в дополнительных компонентах для настройки, ограниченная мощность.

4. Схема на резисторе

Самый простой способ стабилизации тока — использование резистора, подключенного последовательно со светодиодом. Этот метод подходит для простых схем, где требуется лишь минимальная стабилизация тока. Резистор ограничивает ток, проходящий через светодиод, но не обеспечивает точной стабилизации при изменении напряжения питания.

Преимущества: простота и доступность, минимальные затраты.

Недостатки: низкая эффективность, высокая зависимость от напряжения питания, возможный перегрев резистора.

Выводы

Выбор схемы стабилизатора тока зависит от ваших требований к проекту, доступных компонентов и уровня сложности, с которым вы готовы столкнуться. Если вам нужна высокая точность и стабильность, лучше использовать схему на операционном усилителе или интегральной микросхеме. Если же вы ищете простое и дешевое решение, можно рассмотреть схему на транзисторе или резисторе. Важно учитывать, что каждая схема имеет свои ограничения, и выбор должен основываться на конкретных условиях эксплуатации светодиодов.
