Светодиоды набирают популярность в автомобильной электронике благодаря энергоэффективности, долговечности и яркости. Для правильного подключения светодиода в автомобиле важно учитывать его характеристики и маркировку, а также уметь собрать схему и подключить ее к бортовой сети. В этой статье мы рассмотрим этапы подключения светодиодов своими руками, что поможет улучшить освещение автомобиля и сэкономить на услугах специалистов.
Характеристики светодиодов
Светодиоды представляют собой особый тип диодов, которые начинают светиться при прохождении через них электрического тока. Яркость и цвет света, излучаемого светодиодной лентой или лампочкой, зависят от добавок, использованных при создании проводника. Например, желтые и красные оттенки достигаются благодаря добавлению фосфора, алюминия, индия и гелия. Если в проводник включен люминофор, излучающий голубой свет, то диод будет светить белым цветом. В настоящее время на рынке можно найти лампы в десятках различных цветов и оттенков, однако их цвет определяется не корпусом диода, а именно химическими добавками.
Важно отметить, что диоды в прозрачном корпусе могут светиться любым цветом, когда они подключены в автомобиле.
Такое освещение обладает множеством преимуществ, среди которых:
- по сравнению с традиционными лампочками накаливания, светодиоды потребляют в десять раз меньше энергии;
- длительный срок службы, который может достигать до десяти лет непрерывной работы;
- высокая прочность, что делает их устойчивыми к вибрациям и ударам;
- широкий спектр цветов и оттенков;
- возможность работы при низком напряжении;
- светодиоды являются экологически чистыми и безопасными с точки зрения пожарной безопасности — они не содержат токсичных веществ, что исключает риск перегрева и возгорания.
Маркировка

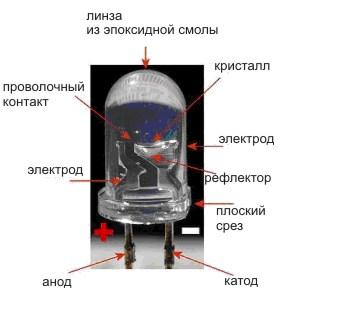

Основные характеристики и маркировка диодных компонентов будут рассмотрены ниже. Кристалл диода устанавливается в рефлектор, который задает необходимый угол рассеивания света. Световой поток проходит через корпус, изготовленный из эпоксидной смолы, и, достигая линзы, сразу же рассеивается. Угол рассеивания зависит от конструкции линзы и может варьироваться от 5 до 160 градусов.
Что касается маркировки, диодные элементы можно условно классифицировать на два типа:
- Видимого излучения. Эти диоды обычно используются в качестве индикаторов и источников подсветки в различных устройствах и гаджетах.
- Инфракрасного диапазона. Такие компоненты находят применение в пультах дистанционного управления, датчиках, контроллерах и других приемо-передаточных устройствах, работающих в инфракрасном диапазоне.
В любом случае, источники света маркируются с помощью цветового кода. Сначала необходимо определить тип диода в зависимости от его конструкции, а затем уточнить его по маркировке, представленной в таблице.
| Компонент | Назначение | Важные нюансы |
|---|---|---|
| Светодиод (LED) | Источник света | Выбирайте по цвету, яркости и углу рассеивания. Учитывайте прямое напряжение (Vf) и прямой ток (If). |
| Резистор | Ограничивает ток через светодиод | Критически важен! Защищает светодиод от перегорания. Рассчитывается по формуле R = (Uпит — Vf) / If. |
| Источник питания (12В) | Аккумулятор автомобиля | Стабильное напряжение 12-14.4В. Подключайтесь к цепям, которые активируются при включении зажигания или по необходимости. |
| Провода | Передача электрического тока | Выбирайте подходящее сечение для предотвращения перегрева. Используйте провода с изоляцией. |
| Термоусадочная трубка/Изолента | Изоляция соединений | Предотвращает короткие замыкания и защищает от влаги. |
| Коннекторы/Клеммы | Надежное соединение проводов | Обеспечивают хороший контакт и легкость обслуживания. |
| Предохранитель | Защита цепи от перегрузки | Устанавливается как можно ближе к источнику питания. Номинал предохранителя должен быть немного выше максимального рабочего тока цепи. |
| Выключатель (опционально) | Управление включением/выключением | Позволяет вручную включать и выключать светодиод. |
| Диод (защитный, опционально) | Защита от обратной полярности | Предотвращает повреждение светодиода при неправильном подключении. |
| Мультиметр | Измерение напряжения и тока | Необходим для проверки правильности подключения и расчетов. |
| Паяльник и припой | Создание надежных соединений | Обеспечивают долговечность и хороший контакт. |
| Стриппер для проводов | Снятие изоляции с проводов | Упрощает и ускоряет процесс подготовки проводов. |
Интересные факты
Вот несколько интересных фактов о подключении светодиодов в автомобиле своими руками:
-
Энергоэффективность: Светодиоды (LED) потребляют значительно меньше энергии по сравнению с традиционными лампами накаливания. Это позволяет снизить нагрузку на аккумулятор автомобиля и продлить срок службы электрической системы, особенно если вы планируете использовать их для подсветки интерьера или внешних элементов.
-
Долговечность: Светодиоды имеют гораздо больший срок службы — до 50 000 часов и более, в отличие от обычных ламп, которые могут служить всего 1 000-2 000 часов. Это делает их идеальным выбором для автомобильного освещения, так как вам не придется часто их заменять.
-
Широкий спектр применения: Светодиоды можно использовать не только для замены стандартных ламп, но и для создания уникальных световых эффектов. Например, их можно установить в салоне для создания атмосферы, использовать для подсветки номерного знака или даже для освещения багажника. С помощью простых схем и контроллеров можно добиться различных цветовых эффектов и динамической подсветки.
Руководство по подключению
Теперь давайте разберемся, как включить светодиод после подключения положительного и отрицательного проводов, а также какие схемы для этого подходят, а какие — нет.
В автомобиле, где используется двенадцативольтовая бортовая сеть, открываются широкие возможности для подключения плюса и минуса. При создании схемы в автомобиле можно использовать последовательное соединение до трех элементов. Увеличение количества деталей в цепи нежелательно, так как необходимо учитывать падение напряжения под нагрузкой. Например, даже незначительное снижение напряжения до 11 В может привести к заметной потере яркости света. При проектировании схемы и подключении положительного провода можно применять резистор, но если его нет, специалисты советуют использовать низковольтный драйвер.
Использование драйвера оправдано, так как он также работает от двенадцативольтовой сети и оснащен специальным регулятором выходного напряжения. Кроме того, драйвер должен иметь возможность настройки тока, что обеспечит оптимальное распределение и качественное освещение. Его конструкция значительно проще по сравнению с подключением к бытовой сети, так как такая схема не требует дополнительного трансформатора, только дроссель.
Стоит отметить, что хотя автомобильная электроцепь и имеет напряжение 12 вольт, при работающем двигателе это значение может колебаться в пределах 13.5-15 вольт. Однако, если в системе происходят скачки, напряжение может возрасти до 30 вольт. При выключенном двигателе уровень напряжения должен находиться в диапазоне 12-13 вольт, что зависит от состояния аккумулятора.
Таким образом, при создании схемы обязательно следует использовать стабилизатор или стабилизированный блок питания. Особенно это актуально, так как китайские изделия плохо переносят перепады напряжения, и качество проводников на кристалле часто оставляет желать лучшего. Если же вы используете более качественные, брендовые источники света, они могут работать и без стабилизаторов, что для них безопасно (автор видео — канал KAR AutoCity).
Процесс установки светодиодов в автомобиле может варьироваться в зависимости от выбранной схемы и способа подключения.
Ниже представлен универсальный алгоритм действий, который поможет вам правильно выполнить установку:
- Прежде чем начать сборку, ознакомьтесь с технической документацией. Вам нужно точно знать характеристики источников света, в частности, какое напряжение будет подаваться на каждый LED.
- Следующий шаг — составление схемы подключения. В интернете можно найти множество вариантов таких схем, и вы без труда подберете подходящий для себя. При составлении схемы учитывайте напряжение питания в вашей электросети.
- Затем необходимо рассчитать общий уровень потребляемой мощности цепи.
- После этого подберите стабилизатор, блок питания или драйвер, который будет соответствовать мощности вашей схемы. Также полезно правильно рассчитать резистор, если вы планируете использовать питание со стабилизированным напряжением.
- Далее определите правильную полярность на элементах источников света. Вам нужно точно знать, где плюс, а где минус. С помощью паяльника и расходных материалов (олово, канифоль) припаяйте провода к соответствующим контактам, после чего подключите источник питания (кабель от бортовой сети). Подключение будет зависеть от ваших целей — если вы хотите, чтобы освещение работало при включенном зажигании, протяните кабель именно от зажигания.
- После того как провода будут припаяны, надежно и прочно установите светодиоды на радиатор и зафиксируйте их. Затем собранная конструкция подключается к бортовой сети автомобиля. Если при подключении ничего не перегорело, проверьте параметры потребления энергии, нагрев светодиодов и ток, который они потребляют. Если ток оказался выше или ниже ожидаемого, его следует скорректировать. Учтите, что хотя диоды хорошо переносят вибрации и удары, все компоненты схемы должны быть надежно закреплены. Это поможет избежать неисправностей в работе источников света и появления посторонних звуков из-за тряски незакрепленных элементов.
Видео «Как сделать стабилизатор напряжения для светодиодов своими руками»
Для того чтобы избежать перегорания светодиодов, вы можете самостоятельно изготовить стабилизатор. Подробная инструкция доступна в видео, представленном на канале «Создано в Гараже».
Выбор подходящих светодиодов для автомобиля
При выборе светодиодов для установки в автомобиль важно учитывать несколько ключевых факторов, чтобы обеспечить их оптимальную работу и долговечность. Первым шагом является определение типа светодиодов, которые вы хотите использовать. Существует множество вариантов, включая стандартные SMD (Surface Mount Device) светодиоды, мощные светодиоды и светодиоды с различными цветами свечения.
Одним из наиболее распространенных типов являются SMD светодиоды, которые отличаются компактными размерами и высокой яркостью. Они идеально подходят для использования в интерьере автомобиля, например, для подсветки приборной панели или дверных ручек. Мощные светодиоды, в свою очередь, лучше использовать для внешнего освещения, таких как фары или противотуманные огни, так как они обеспечивают более яркий свет и имеют большую дальность свечения.
Цвет светодиодов также играет важную роль. В зависимости от назначения, вы можете выбрать белые, красные, синие или зеленые светодиоды. Например, белые светодиоды часто используются для освещения салона, тогда как красные могут быть полезны для создания атмосферы или для использования в качестве стоп-сигналов. При выборе цвета стоит учитывать не только эстетические предпочтения, но и законодательные нормы, регулирующие использование определенных цветов на дорогах.
Следующим важным аспектом является напряжение и мощность светодиодов. Большинство автомобилей работают на 12 В, поэтому важно выбирать светодиоды, которые могут работать в этом диапазоне. Некоторые светодиоды могут требовать дополнительного преобразователя напряжения, если их рабочее напряжение отличается от стандартного. Также стоит обратить внимание на мощность светодиодов, так как слишком мощные элементы могут перегреваться и выходить из строя, если они не будут правильно установлены и охлаждены.
Не менее важным является выбор производителя. Рынок предлагает множество брендов, и качество светодиодов может значительно варьироваться. Рекомендуется выбирать продукцию известных и проверенных производителей, которые предоставляют гарантии на свою продукцию. Это поможет избежать проблем с качеством и долговечностью светодиодов.
Наконец, стоит учитывать способ установки светодиодов. Некоторые модели требуют специального оборудования или навыков для установки, в то время как другие могут быть установлены самостоятельно без особых усилий. Перед покупкой стоит ознакомиться с инструкциями и рекомендациями по установке, чтобы избежать неприятных сюрпризов в процессе работы.
В заключение, выбор подходящих светодиодов для автомобиля — это важный этап, который требует внимательного подхода. Учитывая тип, цвет, напряжение, мощность и производителя, вы сможете выбрать оптимальные светодиоды, которые не только улучшат внешний вид вашего автомобиля, но и обеспечат надежное и долговечное освещение.
Безопасность при работе с электричеством в автомобиле
Работа с электрическими системами автомобиля требует особого внимания к безопасности. Прежде всего, необходимо помнить, что автомобильные электрические системы работают на напряжении 12 В, что, хотя и не является смертельным, может вызвать неприятные ощущения и привести к повреждению оборудования. Поэтому перед началом любых работ с электричеством следует отключить аккумулятор, чтобы избежать случайного короткого замыкания или удара током.
Перед тем как приступить к подключению светодиода, убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся: светодиоды, резисторы (если требуется), провода, изолента, мультиметр и, возможно, паяльник. Также стоит подготовить рабочее место, чтобы избежать случайных повреждений и обеспечить комфортные условия для работы.
Важно помнить о правильной изоляции проводов. Используйте изоленту или термоусадочные трубки для защиты соединений от влаги и механических повреждений. Это поможет предотвратить короткие замыкания и другие электрические неисправности, которые могут возникнуть в результате воздействия внешней среды.
При работе с проводкой автомобиля старайтесь избегать контакта с металлическими частями кузова, так как это может привести к замыканию. Если вы не уверены в своих силах или знаниях, лучше обратиться к профессионалам, чтобы избежать возможных рисков.
Также стоит учитывать, что некоторые автомобили имеют сложные электрические системы, которые могут потребовать дополнительных знаний и навыков для работы. Ознакомьтесь с электрической схемой вашего автомобиля, чтобы понять, как правильно подключить светодиоды и не повредить другие компоненты.
Наконец, всегда следите за состоянием своих инструментов и материалов. Поврежденные провода или инструменты могут стать причиной несчастного случая. Регулярно проверяйте свои инструменты на наличие дефектов и заменяйте их при необходимости.
Устранение распространённых проблем при подключении светодиодов
При подключении светодиодов в автомобиле могут возникнуть различные проблемы, которые могут повлиять на их работу и долговечность. Важно заранее знать, как их устранить, чтобы избежать неприятных ситуаций. Рассмотрим наиболее распространённые проблемы и способы их решения.
1. Неправильная полярность подключения
Светодиоды имеют полярность, и их необходимо подключать с учётом этого фактора. Если светодиод подключен с обратной полярностью, он просто не будет светиться. Чтобы избежать этой проблемы, перед подключением проверьте полярность: анод (длинный вывод) должен быть подключён к положительному контакту, а катод (короткий вывод) — к отрицательному. Если вы уже подключили светодиод неправильно, просто поменяйте местами провода.
2. Перегрев светодиодов
Светодиоды могут перегреваться, если они подключены к источнику питания с высоким напряжением или если не используются резисторы для ограничения тока. Перегрев может привести к выходу светодиодов из строя. Чтобы избежать этой проблемы, используйте резисторы соответствующего номинала, которые помогут снизить ток до безопасного уровня. Также убедитесь, что светодиоды установлены в хорошо вентилируемом месте.
3. Мерцание светодиодов
Если светодиоды мерцают, это может быть связано с нестабильным источником питания или неправильным подключением. Для устранения мерцания проверьте все соединения и убедитесь, что они надёжные. Также можно использовать конденсатор для сглаживания пульсаций в цепи, что поможет стабилизировать работу светодиодов.
4. Неправильный выбор резистора
При подключении светодиодов необходимо правильно рассчитать значение резистора, чтобы избежать их повреждения. Если резистор выбран с слишком высоким сопротивлением, светодиод может не светиться, а если с низким — перегореть. Для расчёта резистора используйте формулу: R = (U_source — U_LED) / I_LED, где U_source — напряжение источника, U_LED — напряжение на светодиоде, I_LED — рабочий ток светодиода.
5. Неправильное размещение светодиодов
Если светодиоды установлены в местах с плохой видимостью или не обеспечивают необходимую яркость, это также может восприниматься как проблема. Убедитесь, что светодиоды установлены в правильных местах, чтобы обеспечить максимальную видимость и эффективность освещения. Например, для подсветки приборной панели лучше использовать светодиоды с рассеивателями, чтобы избежать ослепления водителя.
Знание этих распространённых проблем и способов их устранения поможет вам успешно подключить светодиоды в автомобиле и наслаждаться их преимуществами без лишних хлопот. Помните, что правильный подход и внимание к деталям — залог успешного результата!
