Вас привлекают эффектные бегущие огни на стоп-сигналах, которые повышают безопасность на дороге? В этой статье представлена инструкция по изготовлению таких светодиодных огней своими руками. Вы узнаете, какие материалы и инструменты понадобятся, а также получите схемы и советы по реализации проекта. Статья будет полезна автолюбителям, желающим улучшить внешний вид автомобиля, и тем, кто хочет повысить свою безопасность на дороге.

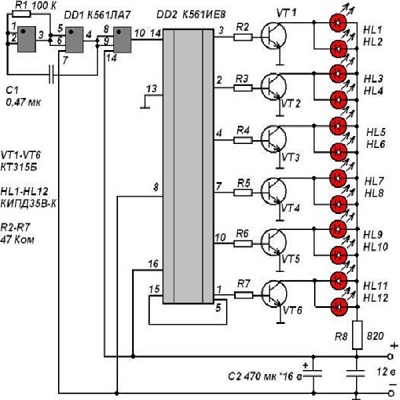

Принципиальная схема стоп-сигнала в виде бегущих огней

Стоп-сигнал предназначен для информирования водителей, движущихся позади, о том, что впереди тормозит автомобиль. Использование светодиодов в этой системе имеет особое значение, так как в условиях плотного движения бывает сложно определить, горит ли стоп-сигнал или работают габариты. Бегущие огни на основе светодиодов способны привлечь большее внимание водителей, создавая эффект рекламы. Это дает задним участникам дорожного движения дополнительное время для реакции на торможение (автор видео — evgenij5431).

Теперь давайте рассмотрим, как можно самостоятельно изготовить светодиодный стоп-сигнал. В следующем разделе подробно описывается схема создания динамических огней. Для реализации таких огней используются красные светодиоды, которые включаются попарно. Сначала загораются лампочки в центре, а затем свет распространяется от центра к краям.

Светодиоды управляются парами. Сначала активируются лампочки HL1 и HL2, затем HL3 и HL4. После того как предыдущая пара гаснет, зажигается следующая. Этот процесс продолжается до последней пары HL11 и HL12. Когда последняя пара загорится и погаснет, цикл повторяется.

Светодиодные огни будут работать до тех пор, пока на вход схемы подается питание.

Первые светодиоды располагаются в центре, а остальные размещены попарно на равном расстоянии к краям. Таким образом, реализован алгоритм бегущего огня, который движется от центра стоп-сигнала к его краям. Можно также поэкспериментировать и придумать другой алгоритм, при котором будет мигать каждая лампочка.

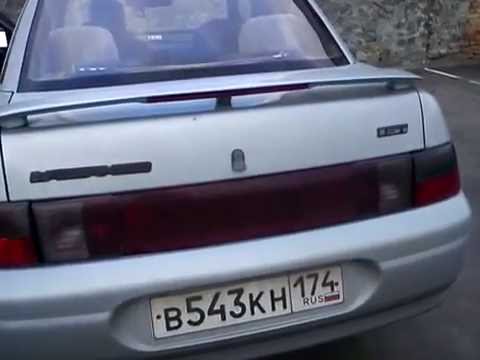

стоп сигнал "бегущие огни" v.2.0

Бегущие огни на дублирующем стоп-сигнале авто своими руками.

Описание электрической схемы

Для практической реализации описанной схемы потребуется мультивибратор, основными компонентами которого являются микросхема DD1 К561ЛА7 и счетчик DD2 К561ИЕ8. Первая микросхема генерирует импульсы, которые активируют светодиоды. Счетчик же отвечает за переключение питания для различных групп светодиодных огней.

Транзисторы VT1 и VT2 функционируют как усилители, которые активируются напряжением, поступающим от ноги счетчика. Конденсаторы С2 и С3 выполняют роль фильтров питания. Изменяя емкость конденсатора С1, можно регулировать время переключения светодиодов. Для сборки конструкции светодиодного стопа оптимально использовать печатную текстолитовую плату размером 37 х 50 мм.

Интересные факты

Вот несколько интересных фактов о создании стоп-сигнала с бегущими огнями своими руками:

1. Использование светодиодов: Светодиоды (LED) стали популярными для создания бегущих огней благодаря своей энергоэффективности и долговечности. Они могут быть запрограммированы для создания различных эффектов, включая «бегущую строку», что делает их идеальными для стоп-сигналов.

2. Микроконтроллеры: Для управления бегущими огнями часто используются микроконтроллеры, такие как Arduino или Raspberry Pi. Эти устройства позволяют легко программировать различные последовательности мигания и адаптировать их под индивидуальные нужды, что открывает широкие возможности для творчества.

3. Безопасность и законность: При создании самодельного стоп-сигнала важно учитывать местные законы и правила дорожного движения. Некоторые страны могут иметь строгие требования к автомобильным сигналам, и использование самодельных устройств может быть запрещено или ограничено. Поэтому перед установкой таких систем стоит проконсультироваться с местными властями.

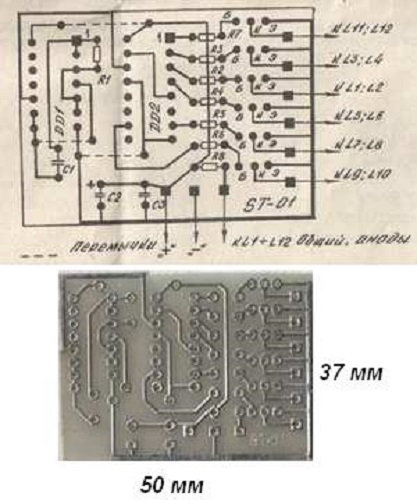

Габариты печатной платы

Эта схема требует минимального тока и практически не нагревается. Это позволяет создать сборку, управляющую светодиодами, в том же корпусе, что и стоп-сигнал. Питание можно подключить к снятой стандартной лампе.

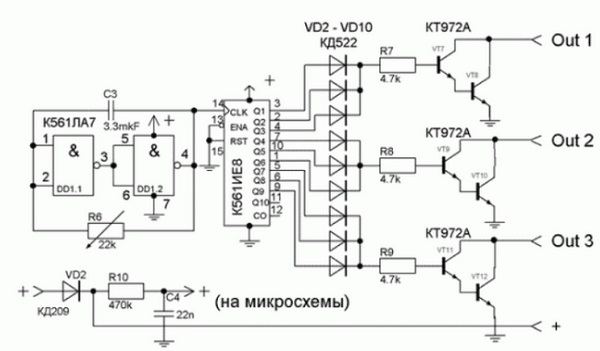

Ниже представлена схема, которую легко реализовать.

По этой схеме группы подключаются к выводам Out1 — Out3. Общее количество светодиодов зависит от источника питания. Если количество лампочек превышает допустимое, следует учитывать, что питание от бортовой сети составляет 12 В. Транзисторы КТ972А необходимо защищать с помощью радиаторов для отвода тепла. При желании можно заменить транзистор КТ972А на пару менее мощных транзисторов КТ315 и мощный элемент КТ815 или его аналоги.

Элементы DD1.1 и DD1.2, входящие в схему, выполняют функцию генератора, который подает импульсы на вход счетчика К561ИЕ8. Как и в предыдущем случае, с помощью счетчика генерируются управляющие импульсы для транзисторов. При выборе сопротивления R6 его номинал должен составлять не менее 1 кОм. Для создания эффекта бегущих огней можно использовать печатную плату. Благодаря навесному монтажу конструкция получается компактной.

Светодиоды размещаются непосредственно на панели стоп-сигнала, так как печатная плата слишком мала для их установки. Важно обеспечить надежность, поэтому необходимо защитить электрические соединения и контакты от влаги. Для питания дополнительного стоп-сигнала его подключают к проводке основного стопа в багажнике. Также возможно подключение к плате световых приборов.

Если все собрано правильно, дополнительная настройка не потребуется. Светодиодные стоп-сигналы начнут функционировать сразу после подключения.

Заключение

Обладая даже минимальными навыками в области электромонтажа, вы можете самостоятельно настроить свой автомобиль, используя схемы, представленные в данной статье, и создать эффект бегущего огня на светодиодах для стоп-сигнала. Если же у вас недостаточно опыта и знаний для выполнения этой задачи, вы всегда можете приобрести готовые стоп-сигналы с аналогичной функцией. Такие устройства обычно предлагают больше возможностей.

В зависимости от выбранного алгоритма, бегущие светодиоды могут активироваться при экстренной остановке, во время торможения, а также при включении заднего хода и в других ситуациях. Установка заводских стоп-сигналов не требует специальных навыков, поэтому с этой задачей сможет справиться даже новичок за рулем.

Видео «Светодиодный бегущий огонь»

В данном видео показано, как своими руками изготовить бегущие огни на основе светодиодов (автор ролика — Radio Hobby Invent).

Бегущие огни на светодиодах своими руками

Необходимые материалы и инструменты

Для создания стоп-сигнала с бегущими огнями своими руками вам понадобятся определенные материалы и инструменты. В этом разделе мы подробно рассмотрим, что именно вам потребуется для успешной реализации проекта.

Материалы

• Светодиоды: Вам понадобятся красные светодиоды для стоп-сигнала. Рекомендуется использовать светодиоды с высоким световым потоком, чтобы обеспечить хорошую видимость. Также можно использовать желтые или белые светодиоды для дополнительных функций, например, поворотников.
• Резисторы: Для защиты светодиодов от перегрева и выхода из строя вам понадобятся резисторы. Подберите их в зависимости от напряжения и тока, необходимых для ваших светодиодов. Обычно используются резисторы на 220-470 Ом.
• Микроконтроллер: Для управления последовательностью включения светодиодов вам потребуется микроконтроллер, например, Arduino. Он позволит программировать различные режимы работы светодиодов.
• Печатная плата или макетная плата: Для сборки схемы вам понадобится печатная плата или макетная плата. Это поможет вам удобно разместить все компоненты и соединить их между собой.
• Провода: Используйте провода для соединения компонентов. Лучше всего подойдут провода с изоляцией, чтобы избежать короткого замыкания.
• Корпус: Для установки стоп-сигнала вам понадобится корпус, который защитит электронику от внешних воздействий. Корпус можно изготовить из пластика или металла.

Инструменты

• Паяльник: Для соединения компонентов вам понадобится паяльник. Убедитесь, что у вас есть все необходимые принадлежности, такие как припой и флюс.
• Мультиметр: Этот инструмент поможет вам проверить работоспособность схемы и измерить напряжение и ток в различных точках.
• Ножницы и кусачки: Эти инструменты понадобятся для обрезки проводов и подготовки компонентов к пайке.
• Отвертки: Для сборки корпуса и установки стоп-сигнала на автомобиль вам могут понадобиться отвертки различных размеров.
• Компьютер: Для программирования микроконтроллера вам потребуется компьютер с установленным программным обеспечением для работы с Arduino или другим микроконтроллером.

Собрав все необходимые материалы и инструменты, вы будете готовы приступить к созданию стоп-сигнала с бегущими огнями. В следующем разделе мы рассмотрим процесс сборки и программирования устройства.

Пошаговая инструкция по сборке

Шаг 1: Подготовка необходимых материалов и инструментов

Перед началом сборки стоп-сигнала с бегущими огнями вам понадобятся следующие материалы:

• Светодиоды (красные для стоп-сигнала и, возможно, желтые для указателей поворота);
• Резисторы (для ограничения тока через светодиоды);
• Микроконтроллер (например, Arduino или аналогичный);
• Провода (для соединения компонентов);
• Печатная плата или макетная плата (для сборки схемы);
• Корпус для стоп-сигнала (можно использовать пластиковый или металлический);
• Блок питания (или аккумулятор);
• Инструменты: паяльник, мультиметр, отвертки, ножницы и т.д.

Шаг 2: Схема подключения

Сначала необходимо разработать схему подключения всех компонентов. Основная идея заключается в том, чтобы микроконтроллер управлял светодиодами, создавая эффект бегущих огней. Примерная схема может выглядеть следующим образом:

1. Подключите светодиоды к выходам микроконтроллера через резисторы.
2. Соедините все компоненты на макетной плате, следуя разработанной схеме.
3. Убедитесь, что все соединения надежны и не имеют коротких замыканий.

Шаг 3: Программирование микроконтроллера

После того как схема собрана, необходимо запрограммировать микроконтроллер. Для этого используйте специальное программное обеспечение, например, Arduino IDE. Пример кода для создания эффекта бегущих огней может выглядеть следующим образом:

void setup() {
    // Устанавливаем режимы работы пинов
    pinMode(2, OUTPUT);
    pinMode(3, OUTPUT);
    pinMode(4, OUTPUT);
    pinMode(5, OUTPUT);
}

void loop() {
    // Бегущие огни
    for (int i = 2; i <= 5; i++) {
        digitalWrite(i, HIGH);
        delay(200);
        digitalWrite(i, LOW);
    }
}

Этот код включает светодиоды последовательно, создавая эффект бегущих огней. Вы можете настроить задержку и количество светодиодов в зависимости от ваших предпочтений.

Шаг 4: Тестирование и отладка

После загрузки программы на микроконтроллер, проведите тестирование собранной схемы. Убедитесь, что все светодиоды работают корректно и эффект бегущих огней проявляется так, как вы задумали. Если что-то не работает, проверьте соединения и код на наличие ошибок.

Шаг 5: Установка в корпус

Когда вы убедитесь, что стоп-сигнал работает правильно, можно установить его в корпус. Убедитесь, что все компоненты надежно закреплены, и что корпус защищает их от внешних воздействий. Также проверьте, чтобы светодиоды были хорошо видны снаружи.

Шаг 6: Подключение к автомобилю

Последний шаг — подключение вашего стоп-сигнала к электрической системе автомобиля. Для этого используйте соответствующие разъемы и провода. Убедитесь, что все соединения выполнены надежно, и что стоп-сигнал работает в соответствии с правилами дорожного движения.

Заключение

Теперь вы знаете, как собрать стоп-сигнал с бегущими огнями своими руками. Следуя этой инструкции, вы сможете создать уникальный и функциональный элемент для вашего автомобиля, который не только повысит безопасность на дороге, но и добавит индивидуальности вашему транспортному средству.

Советы по настройке и тестированию устройства

1. Подготовка к настройке

Перед тем как приступить к настройке стоп-сигнала с бегущими огнями, убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся:

• Светодиоды (LED) – выберите яркие модели, которые хорошо видны в дневное время.
• Резисторы – для защиты светодиодов от перегрева и выхода из строя.
• Микроконтроллер (например, Arduino) – для управления последовательностью включения светодиодов.
• Провода и соединители – для подключения всех компонентов.
• Паяльник и припой – для надежного соединения проводов.
• Блок питания – для питания вашего устройства.

2. Настройка микроконтроллера

Первым шагом в настройке является программирование микроконтроллера. Для этого вам потребуется установить соответствующее программное обеспечение, например, Arduino IDE. После установки выполните следующие шаги:

1. Подключите микроконтроллер к компьютеру через USB-кабель.
2. Откройте Arduino IDE и создайте новый проект.
3. Напишите код, который будет управлять последовательностью включения светодиодов. Например, вы можете использовать функцию digitalWrite() для включения и выключения светодиодов с заданной задержкой.
4. Загрузите код на микроконтроллер, нажав кнопку «Загрузить».

3. Подключение компонентов

После программирования микроконтроллера необходимо подключить все компоненты. Следуйте этим шагам:

1. Подключите светодиоды к выходам микроконтроллера. Убедитесь, что вы используете резисторы для защиты светодиодов.
2. Подключите блок питания к микроконтроллеру и светодиодам, соблюдая полярность.
3. Проверьте все соединения на наличие коротких замыканий и надежность контактов.

4. Тестирование устройства

После завершения сборки устройства необходимо провести тестирование. Для этого выполните следующие шаги:

1. Включите блок питания и проверьте, загораются ли светодиоды в соответствии с заданной последовательностью.
2. Если светодиоды не работают, проверьте код на наличие ошибок и убедитесь, что все соединения выполнены правильно.
3. Проведите тестирование в различных условиях освещения, чтобы убедиться, что стоп-сигнал хорошо виден.

5. Настройка параметров

Если вы хотите изменить скорость или последовательность работы светодиодов, вернитесь в код и внесите необходимые изменения. Например, вы можете изменить значение задержки в функции delay(), чтобы сделать бегущие огни более быстрыми или медленными. После внесения изменений загрузите новый код на микроконтроллер и повторите тестирование.

6. Завершение работы

После успешного тестирования и настройки устройства, убедитесь, что все компоненты надежно закреплены и защищены от внешних воздействий. Вы можете использовать корпус для защиты устройства от влаги и механических повреждений. Теперь ваш стоп-сигнал с бегущими огнями готов к использованию!
