Автомобильные технологии развиваются, и создание устройств на базе Arduino открывает новые возможности для автолюбителей. В этой статье мы рассмотрим, как с помощью Arduino изготовить бортовой компьютер, спидометр, парктроник и другие гаджеты для автомобиля. Вы узнаете о необходимых компонентах, принципах работы и получите пошаговые инструкции, что позволит улучшить функциональность вашего авто и получить опыт в электронике и программировании.

Идеи для авто на основе маленькой платы с маленьким процессором — Arduino

Компьютеры прочно укоренились в нашей повседневной жизни. Аппаратная платформа Arduino представляет собой одну из современных разработок с открытым исходным кодом, основанную на стандартной печатной плате. В следующем разделе мы подробно расскажем, как с помощью этой платы можно создать различные устройства для автомобилей.

БК

С помощью платы Arduino можно создать автомобильный бортовой компьютер, который способен:

• вычислять расход топлива;
• отображать информацию о температуре антифриза;
• определять скорость движения и расстояние поездки;
• показывать количество потраченного топлива на определенном километраже;
• измерять обороты двигателя и многое другое (автор видео — канал Arduino Tech PTZ).

Для реализации проекта вам понадобятся не только плата Arduino, но и жидкокристаллический дисплей, адаптер Bluetooth HC-05, сканер ELM327 и резистор на 10 кОм. Также стоит подготовить звуковой индикатор, монтажные провода и корпус для устройства.

Процесс сборки проходит в несколько этапов:

1. В первую очередь необходимо настроить Bluetooth-адаптер. К его контактам нужно припаять провода — к двум нижним и верхним выводам.
2. Подключите модуль к плате для настройки. Для этого откройте программу Arduino IDE 1.0.6 или любую другую версию и загрузите скетч в схему через USB-порт.
3. После завершения загрузки зайдите в меню Сервис — Монитор порта и установите скорость на 9600.
4. Далее собирайте схему с платой, адаптером и заранее подготовленным дисплеем, начиная с подключения Bluetooth-адаптера.
5. Затем добавьте дисплей в схему. Более детальное описание подключения можно найти на изображении ниже.
6. Резистор на 10 кОм предназначен для регулировки яркости и контрастности дисплея. При первом подключении может отсутствовать изображение — в этом случае просто отрегулируйте резистор.
7. Затем подключите дополнительную кнопку, которая будет служить для переключения экранов с информацией. Один контакт кнопки соединяется с GND, а второй — с контактом 10. Для подключения бипера плюсовой контакт соединяется с 13 пином, а минусовой — с GND.
8. После этого снова используйте программу Arduino IDE 1.0.6 для загрузки скетча. Теперь остается только настроить бортовой компьютер и подключить его к автомобилю.

Бортовой компьютер на базе Arduino Pro Mini

Интересные факты

Вот несколько интересных фактов о бортовых компьютерах и Arduino-проектах для автомобилей:

1. Интеграция с OBD-II: Многие проекты на базе Arduino могут быть связаны с системой OBD-II (On-Board Diagnostics), которая присутствует в большинстве современных автомобилей. С помощью Arduino и соответствующих модулей можно считывать данные о состоянии двигателя, диагностировать ошибки и даже отображать информацию о расходе топлива, что позволяет создать собственный бортовой компьютер.

2. Автоматизация и управление: С помощью Arduino можно реализовать множество функций автоматизации в автомобиле, таких как управление освещением, климат-контролем или даже системой безопасности. Например, можно создать систему, которая автоматически включает фары при снижении уровня освещенности или управляет вентиляцией в зависимости от температуры внутри автомобиля.

3. Проекты для улучшения безопасности: Arduino позволяет создавать проекты, которые повышают безопасность на дороге. Например, можно разработать систему предупреждения о превышении скорости, которая будет оповещать водителя звуковыми сигналами или вибрацией. Также можно реализовать проект, который будет отслеживать состояние водителя, например, с помощью датчиков, определяющих уровень усталости или внимание, и предупреждать о необходимости сделать перерыв.

Фотогалерея «Схема подключения БК»

GPS-трекер

Для создания GPS-трекера на основе Arduino вам понадобятся следующие компоненты:

• плата Arduino, в данном случае мы будем использовать модель Mega 2560;
• модуль GSM/GPRS, который будет отвечать за передачу данных на сервер;
• GPS-приемник Arduino, в нашем примере мы рассмотрим модель SKM53 (автор видео о создании трекера на базе платы SIM 808 — канал Alex Vas).

Процесс подключения схемы выглядит следующим образом:

1. В первую очередь необходимо подключить модуль к основной плате, при этом по умолчанию установлена скорость передачи данных 115200.
2. После подключения следует включить устройство и установить одинаковую скорость для всех портов — как последовательных, так и программных.
3. GSM-модуль подключается к контактам 7 и 8 на основной плате.
4. Важно учесть один момент — при разработке серверной части интерфейса желательно предусмотреть возможность приема и отображения данных от нескольких адаптеров. Рекомендуется установить переключатель на три позиции, что позволит получать данные от восьми автомобилей.
5. Далее необходимо написать скетч для микросхемы. Готовый скетч можно найти в Интернете, так что писать его самостоятельно не обязательно. Обратите внимание, что использование двух активных последовательных портов может вызвать ошибки при передаче и отправке данных.

Самодельный GPS трекер на базе SIM808 и Arduino

Парктроник

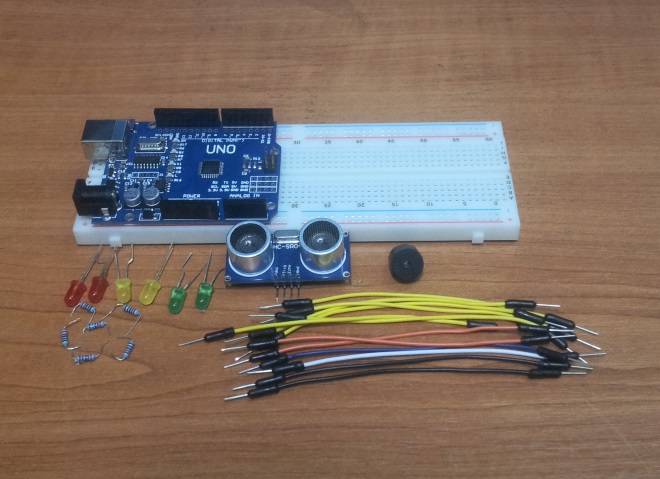

Для создания парктроника вам понадобятся следующие компоненты:

• микросхема;
• ультразвуковое устройство, в данном случае дальномер HC-SR04;
• шесть светодиодов;
• шесть резисторов с сопротивлением 220 Ом;
• соединительные провода типа «папа-папа»;
• пьезодинамик;
• макетная плата для сборки.

Процесс сборки включает в себя следующие шаги:

1. В первую очередь на макетной плате необходимо установить заранее подготовленные светодиоды. Все светодиоды будут иметь общий отрицательный контакт. Короткий вывод (катод) следует подключить к отрицательной шине на макетной плате.
2. Длинные выводы светодиодов (аноды) нужно соединить с резисторами на 220 Ом. Если резисторы не использовать, это может привести к выходу светодиодов из строя.
3. На центральной части макетной платы устанавливается ультразвуковое устройство. У этого контроллера есть четыре контакта: Vcc — контакт питания на 5 вольт, Echo — выходной контакт, Trig — входной контакт, а GND — заземление.
4. После установки дальномера необходимо подключить проводку к его выходам. В частности, контакт Echo соединяется с выходом 13, Trig — с 12. GND следует подключить к заземлению на плате контроллера, а выход Vcc — к 5-вольтовому источнику питания на плате Arduino.
5. Далее нужно соединить проводку с контактами резисторов и подключить их последовательно к пинам на плате — используются пины с 2 по 7.
6. Следующий шаг — подключение пьезопищалки, которая будет сигнализировать водителю о приближении к препятствию. Минусовой контакт можно объединить с отрицательным выводом дальномера. Положительный контакт соединяется с пином 11 на микросхеме.
7. Чтобы устройство заработало корректно, необходимо написать и загрузить код программы на плату. В этом коде следует указать расстояние, при котором будут загораться светодиоды и срабатывать пищалка. Тональность сигнала должна варьироваться, чтобы водитель мог понять, когда приближение к препятствию становится критическим. Код можно написать самостоятельно или взять готовый из Интернета. Существует множество вариантов скетчей, вам нужно выбрать наиболее подходящий для вашего устройства (автор видео — канал Arduino Prom).

Парктроник на Arduino

Заключение

Как видно, микроконтроллер Arduino представляет собой универсальное решение, позволяющее создавать разнообразные устройства. Кроме упомянутых ранее гаджетов, вы можете разработать спидометр, который будет отображать скорость прямо на лобовом стекле, кнопку старт-стоп, а также сигнализацию для вашего автомобиля. Вариантов для самодельных проектов действительно много, и если подойти к процессу с правильным настроем, у вас все получится.

Однако для успешной реализации этих идей вам понадобятся знания в области электроники и электротехники, так как базовых навыков может оказаться недостаточно. При создании устройств вам придется принимать собственные решения, и информация о некоторых аспектах может отсутствовать в сети. Поэтому будьте готовы к тому, что процесс сборки может занять значительное время.

Видео «Как соорудить систему управления электродвигателем печки?»

В представленном видео вы сможете ознакомиться с процессом настройки климат-контроля через модификацию регулятора отопительной системы на примере автомобиля ВАЗ 2115. Автор ролика — Иван Никульшин.

Климат контроль для ВАЗ 2115

Система мониторинга давления в шинах

Система мониторинга давления в шинах (TPMS) является важным элементом безопасности автомобиля, который помогает водителям поддерживать оптимальное давление в шинах. Неправильное давление может привести к ухудшению управляемости, увеличению расхода топлива и даже к авариям. Создание такой системы на базе Arduino позволяет не только улучшить безопасность, но и получить полезный опыт в работе с электроникой и программированием.

Для реализации проекта потребуется несколько компонентов: микроконтроллер Arduino, датчики давления, модуль передачи данных (например, Bluetooth или RF), а также дисплей для отображения информации. Датчики давления могут быть как аналоговыми, так и цифровыми. Важно выбрать такие, которые подходят для вашего автомобиля и могут работать в заданном диапазоне давлений.

Первым шагом в создании системы является подключение датчиков давления к Arduino. Если вы используете аналоговые датчики, их выходные сигналы можно подключить к аналоговым входам микроконтроллера. Для цифровых датчиков потребуется использовать соответствующие библиотеки для работы с ними. Например, для работы с датчиками BMP180 или аналогичными можно использовать библиотеку Adafruit BMP085 Unified.

После подключения датчиков необходимо написать программу, которая будет считывать данные о давлении и передавать их на дисплей. Программа должна включать в себя цикл, который будет периодически считывать значения с датчиков и проверять их на соответствие нормам. Если давление в шинах ниже или выше заданного диапазона, система должна выдавать предупреждение, например, с помощью звукового сигнала или визуального оповещения на дисплее.

Для передачи данных на мобильное устройство или компьютер можно использовать модуль Bluetooth. С помощью библиотеки SoftwareSerial можно настроить последовательный порт для обмена данными с модулем. Это позволит вам получать информацию о давлении в шинах в реальном времени на вашем смартфоне или планшете. Вы можете создать простое приложение на Android или iOS, которое будет отображать данные и отправлять уведомления в случае отклонений.

Кроме того, можно добавить возможность записи данных о давлении в шинах в память Arduino или на SD-карту. Это позволит вам отслеживать изменения давления в течение времени и анализировать их. Например, вы сможете заметить, как давление меняется в зависимости от температуры или после длительных поездок.

Важно также учитывать, что система мониторинга давления в шинах должна быть надежной и устойчивой к внешним воздействиям. Поэтому рекомендуется использовать герметичные корпуса для датчиков и модулей, а также тщательно продумать схему подключения, чтобы избежать коротких замыканий и других проблем.

В заключение, создание системы мониторинга давления в шинах на базе Arduino — это не только интересный проект, но и полезное решение для повышения безопасности на дороге. С помощью доступных компонентов и немного знаний в программировании можно создать эффективную и надежную систему, которая будет служить вам долгие годы.

Автоматизированная система управления освещением

Автоматизированная система управления освещением – это один из самых интересных и полезных проектов для автомобилистов, который можно реализовать с помощью платформы Arduino. Эта система позволяет не только улучшить видимость на дороге, но и повысить безопасность, а также добавить элементы комфорта в поездки.

Основная идея проекта заключается в автоматизации включения и выключения фар, а также других источников света в автомобиле в зависимости от условий окружающей среды. Например, система может автоматически включать фары при снижении уровня освещенности или при включении зажигания. Это позволяет избежать забывчивости водителя и гарантирует, что освещение будет всегда включено в нужный момент.

Компоненты проекта

Для реализации автоматизированной системы управления освещением вам понадобятся следующие компоненты:

• Arduino Uno – основная плата, на которой будет разрабатываться проект.
• Датчик освещенности (например, LDR) – для определения уровня окружающего света.
• Реле – для управления включением и выключением фар.
• Провода и соединители – для подключения всех компонентов.
• Блок питания – для питания Arduino и других компонентов.

Схема подключения

Схема подключения довольно проста. Датчик освещенности подключается к аналоговому входу Arduino, а реле – к цифровому выходу. При этом важно правильно настроить питание, чтобы избежать перегрузки компонентов. Рекомендуется использовать отдельный источник питания для реле, если оно требует большего тока.

Программирование

Программирование системы осуществляется с помощью Arduino IDE. Основная логика заключается в считывании значения с датчика освещенности и сравнении его с заранее установленным порогом. Если уровень освещенности ниже порога, то Arduino активирует реле, включающее фары. Пример кода может выглядеть следующим образом:

const int lightSensorPin = A0; // Пин для датчика освещенности
const int relayPin = 7; // Пин для реле
int lightLevel;

void setup() {
    pinMode(relayPin, OUTPUT);
    Serial.begin(9600);
}

void loop() {
    lightLevel = analogRead(lightSensorPin);
    Serial.println(lightLevel);

    if (lightLevel < 500) { // Установите порог по вашему усмотрению
        digitalWrite(relayPin, HIGH); // Включаем фары
    } else {
        digitalWrite(relayPin, LOW); // Выключаем фары
    }
    delay(1000); // Задержка для стабильности
}

Дополнительные функции

Систему можно расширить, добавив дополнительные функции. Например, можно реализовать автоматическое выключение фар через определенное время после остановки автомобиля, или интегрировать систему с другими датчиками, такими как датчик дождя, чтобы включать фары при плохих погодных условиях. Также можно добавить возможность ручного управления через мобильное приложение или панель управления в салоне автомобиля.

Заключение

Автоматизированная система управления освещением – это отличный проект для начинающих и опытных пользователей Arduino. Он не только улучшает безопасность на дороге, но и позволяет изучить основы работы с датчиками и реле. Реализовав такой проект, вы получите не только полезное устройство, но и ценный опыт в области электроники и программирования.

Умный адаптер для диагностики автомобиля

Современные автомобили оснащены множеством электронных систем, которые контролируют различные аспекты работы двигателя, трансмиссии и других компонентов. Однако, чтобы получить доступ к информации, хранящейся в этих системах, необходимо использовать специальные диагностические инструменты.

Для создания такого адаптера вам понадобятся следующие компоненты:

• Плата Arduino (например, Arduino Uno или Nano);
• Модуль Bluetooth или Wi-Fi для беспроводной связи;
• Кабель OBD-II для подключения к автомобилю;
• Некоторые дополнительные компоненты, такие как резисторы и провода.

Первым шагом в создании адаптера является подключение модуля OBD-II к плате Arduino. OBD-II (On-Board Diagnostics) — это стандартный интерфейс, который используется для диагностики автомобилей. Он позволяет считывать данные о состоянии различных систем автомобиля, включая двигатель, трансмиссию и системы безопасности.

После подключения модуля необходимо установить библиотеку для работы с OBD-II. Существует несколько библиотек, таких как OBD2Arduino, которые упрощают процесс взаимодействия с автомобилем. С помощью этих библиотек вы сможете считывать коды ошибок, данные о скорости, оборотах двигателя и другие параметры.

Следующим шагом будет настройка беспроводной связи. Используя модуль Bluetooth или Wi-Fi, вы сможете передавать данные на мобильное устройство или компьютер. Это позволит вам создать удобный интерфейс для отображения информации о состоянии автомобиля. Например, вы можете разработать приложение для смартфона, которое будет отображать текущие параметры работы двигателя, а также уведомлять вас о возникновении ошибок.

Кроме считывания кодов ошибок, ваш адаптер может выполнять и другие функции. Например, вы можете добавить возможность сброса кодов ошибок, что может быть полезно после устранения неисправностей. Также можно реализовать функцию мониторинга в реальном времени, которая будет отображать данные о работе двигателя, такие как температура охлаждающей жидкости, давление масла и уровень топлива.

Для более продвинутых пользователей существует возможность интеграции адаптера с другими системами автомобиля. Например, вы можете подключить его к бортовому компьютеру и настроить отображение информации на экране автомобиля. Это потребует дополнительных знаний в области программирования и работы с интерфейсами, но результат может быть весьма впечатляющим.

В заключение, умный адаптер для диагностики автомобиля на базе Arduino — это отличный проект для автолюбителей, который позволяет не только получить доступ к важной информации о состоянии автомобиля, но и расширить функциональность вашего транспортного средства. С помощью этого устройства вы сможете самостоятельно диагностировать проблемы, следить за состоянием автомобиля и вносить необходимые коррективы, что в конечном итоге поможет сэкономить время и деньги на ремонте.
