В статье рассмотрим активацию бортового компьютера автомобилей Renault: Duster, Logan, Sandero и Megane. Умение самостоятельно собрать программатор и прошить микросхему бортового компьютера поможет сэкономить на сервисе и получить контроль над функционалом автомобиля. Следуя пошаговой инструкции, вы сможете активировать необходимые функции, что сделает вождение более комфортным и информативным.

Подготовительный этап

Перед тем как включить компьютер на Дастере или любой другой модели, необходимо выяснить версию прошивки контрольного щитка с приборами. Для этого зажмите кнопку суточного пробега на панели и включите зажигание. Если последние цифры прошивки — 01, 03 или другие нечетные, это указывает на упрощенную версию программного обеспечения, и, следовательно, блок управления нуждается в активации.

На этапе подготовки вам понадобятся следующие компоненты и устройства:

• четыре резистора с сопротивлением 50-100 Ом любой мощности;
• четыре резистора с сопротивлением 18-30 кОм, мощность также может быть любой;

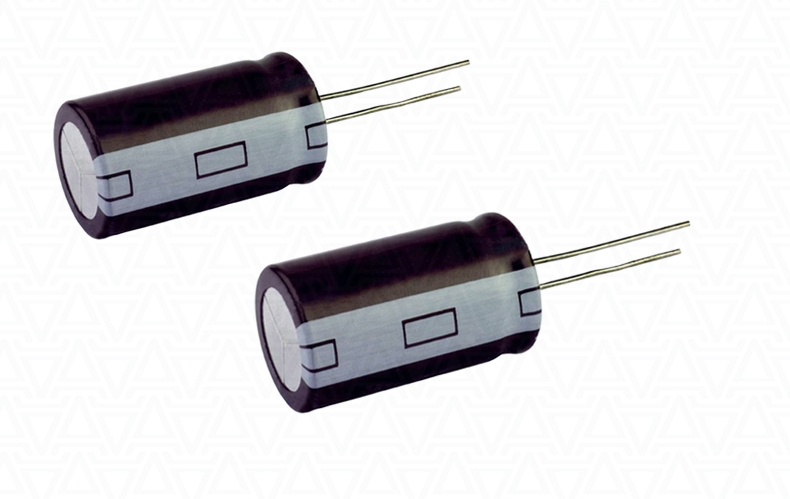

• один конденсатор на 47 микрофарад и на напряжение 10 или 16 вольт;
• любые диоды;
• старый LTP-разъем на 25 контактов, который ранее использовался в принтерах и многофункциональных устройствах.

Также вам потребуется микросхема 93С56, производитель не имеет значения — она нужна для предварительной диагностики собираемого программатора. Для подключения этого устройства потребуется множество тонких проводов. Важно отметить, что перед началом сборки необходимо проверить диоды, так как если вы приобретете неисправные, это может остановить процесс на полпути.

Сборка программатора

Теперь переходим к процессу сборки устройства. Обратите внимание на детали при соединении схемы, так как она довольно сложная. Ниже представлена подробная схема с описанием всех контактов и выводов, а также советы по подключению. В галерее вы также найдете финальное фото устройства, собранного в домашних условиях.

Сначала мы рекомендуем подключить устройство к ранее приобретенной микроплате, что позволит проверить его работоспособность. Убедившись в правильности подключения, вы сможете изменить схему контрольного щитка с помощью перепайки и перейти к активации компьютера.

Интересные факты

Вот несколько интересных фактов о том, как самостоятельно активировать бортовой компьютер на Рено Дастер и других моделях:

1. Секретные комбинации: В некоторых моделях Рено, включая Дастер, для активации бортового компьютера можно использовать специальные комбинации на кнопках на руле или панели управления. Например, удержание определенной кнопки в течение нескольких секунд может открыть доступ к дополнительным функциям, таким как расход топлива или информация о пробеге.

2. Диагностический режим: Многие автомобили Рено имеют скрытый диагностический режим, который можно активировать через бортовой компьютер. Это позволяет владельцам получать доступ к более детальной информации о состоянии автомобиля, включая ошибки системы и параметры работы двигателя, что может быть полезно для самостоятельной диагностики.

3. Обновления программного обеспечения: Некоторые функции бортового компьютера могут быть активированы или улучшены с помощью обновлений программного обеспечения. Владельцы Рено могут самостоятельно загрузить обновления с официального сайта и установить их через USB-накопитель, что позволяет расширить функционал автомобиля без необходимости посещения сервисного центра.

Фотогалерея «Самостоятельная сборка схемы»

Прошивка пробной платы

Когда подключение будет установлено успешно, вам понадобится программное обеспечение для прошивки. В качестве примера можно использовать утилиту Хамелеон версии 1.6 — мы рассмотрим процесс прошивки на основе этой программы. Обратите внимание — Хамелеон 1.6 предназначен для работы с операционной системой Windows XP, на других версиях ОС она не будет функционировать.

Если на вашем компьютере установлена более новая версия операционной системы, выполните следующие шаги для корректной работы программы:

1. Кликните правой кнопкой мыши на значок утилиты на рабочем столе и выберите пункт Свойства.
2. Откроется новое окно, в котором необходимо перейти на вкладку Совместимость.
3. Появится еще одно окно. Установите галочку напротив пункта Запустить в режиме совместимости с.
4. В открывшемся меню выберите Windows XP.
5. Затем установите галочку напротив пункта Запустить от имени Администратора.
6. Нажмите кнопку Применить; система может запросить подтверждение, в этом случае нажмите Ок (автор видео — Вячеслав Кремлевский).

После выполнения этих шагов программа должна запускаться на любой платформе, при условии, что компьютер исправен. Иногда утилита может не запускаться из-за проблем с операционной системой, но на таких системах, как правило, не работают и многие другие программы. Запустив утилиту, вы сделали еще один шаг к активации автомобильного компьютера.

Перед тем как приступить к основному процессу, необходимо выбрать прошивку по умолчанию для тестового чипа. Для этого перейдите в верхнюю правую вкладку и выберите прошивку с номером 7002. Если при записи этой версии на чип не возникли ошибки и процесс завершился успешно, это означает, что все прошло хорошо, и можно переходить к перепрошивке основной схемы.

Обычно, при правильном подключении схемы ошибки в процессе прошивки не возникают. Однако, если какие-либо действия были выполнены неверно, прошивка платы может не состояться. Чаще всего пользователи сталкиваются с ошибкой 0. В этом случае, чтобы продолжить, вам нужно будет проверить правильность подключения программатора, для чего следует сверить плату с схемой (автор видео — Тагир Набиев).

https://youtube.com/watch?v=JEfjGQzQ5YY

https://youtube.com/watch?v=WgclBCpv7Wk

Программирование микросхемы на плате

Если процесс прошивки тестовой платы прошел успешно, следующим шагом будет подключение к схеме на панели приборов. В первую очередь настоятельно рекомендуется создать резервную копию памяти платы с помощью специальной утилиты и сохранить её на отдельном носителе. Файл будет иметь расширение bin.

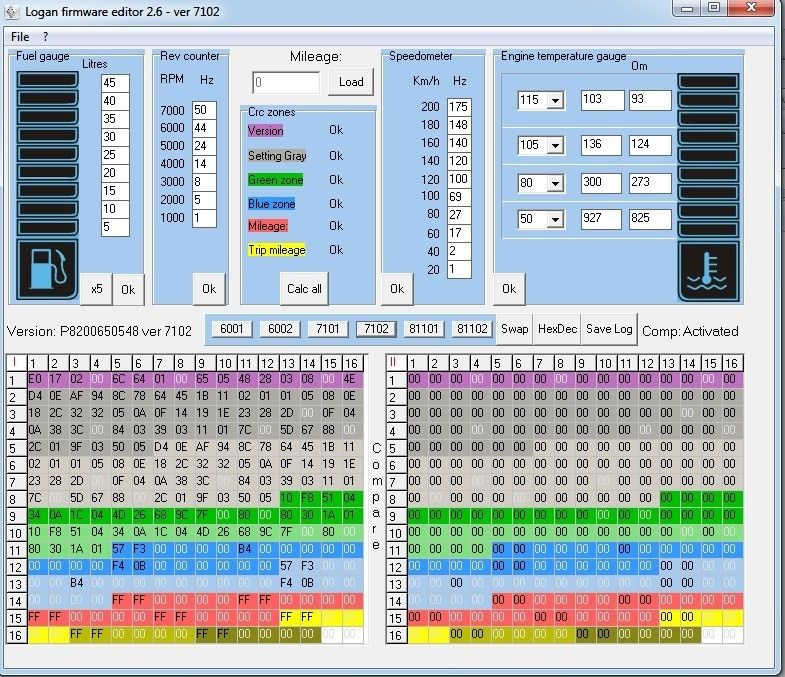

Для программирования платы вам понадобится утилита LFE 6.2. С её помощью откройте прошивку, после чего можно приступать к редактированию параметров, как показано на примере на скриншоте. После внесения всех необходимых изменений нажмите кнопку SWAP — вы заметите, что все показатели изменятся, но не стоит волноваться, это нормально. Обязательно сохраните изменённую версию прошивки, а затем с помощью утилиты Хамелеон загрузите её на чип. После выполнения этих шагов бортовой компьютер вашего автомобиля Рено будет активирован, и вам останется только установить приборную панель на место.

При прошивке важно быть внимательным — номер прошивки должен совпадать с тем, который был на старой версии. Например, если ваш компьютер использовал прошивку 6001, необходимо установить версию 6002, а если 7101 — то 7102. В противном случае вы можете столкнуться с неудачей. Более того, неправильные действия могут привести к поломке устройства, поэтому будьте осторожны.

Если у вас есть сомнения в своих силах выполнить все действия без ошибок, лучше не беритесь за эту задачу. Бортовой компьютер — это сложное устройство, и ошибки могут привести к тому, что вернуть его в рабочее состояние будет невозможно.

Диагностический режим

Использование диагностического разъема позволяет выполнять две ключевые операции — проверку экрана, а также диагностику некоторых контроллеров и датчиков.

Для того чтобы перевести автомобиль в диагностический режим, необходимо выполнить следующие шаги:

1. Сначала вставьте ключ в замок зажигания.
2. Затем удерживайте кнопку сброса пробега на приборной панели.
3. Включите зажигание, не отпуская кнопку.
4. Подождите несколько секунд — после этого управляющее устройство перейдет в режим диагностики, и вы сможете считать коды ошибок.

Экран диагностики разделен на несколько секций, каждая из которых выполняет свою функцию:

• первая секция показывает версию прошивки блока управления;
• во второй секции осуществляется диагностика экрана и активация всех компонентов;
• третья секция отображает количество топлива, оставшегося в бензобаке, если в нем менее 50 литров;
• в четвертой секции указывается расход топлива автомобиля в данный момент во время движения.

Видео «Скрытые функции приборной панели в автомобилях Рено Логан 2 и Сандеро 2»

Производитель скрывает от потребителей определенные функции — все детали этого вопроса можно найти в видео ниже (автор — Николай Панкевич).

Какие функции есть в Рено Логан 2Сандеро 2,но скрыты от нас заводом.

Тестирование работоспособности бортового компьютера

После активации бортового компьютера на вашем Renault Duster или другой модели, важно убедиться в его работоспособности. Тестирование бортового компьютера поможет выявить возможные неисправности и убедиться, что все функции работают корректно. В этом разделе мы рассмотрим основные шаги, которые помогут вам проверить работоспособность бортового компьютера.

1. Проверка отображаемой информации

Первым делом, после активации, проверьте, отображается ли информация на дисплее бортового компьютера. Включите зажигание и посмотрите, какие данные выводятся на экран. Вы должны увидеть информацию о:

• текущей скорости;
• расходе топлива;
• пробеге;
• времени в пути;
• температуре двигателя.

Если какая-либо из этих функций не отображается, возможно, потребуется повторная активация или диагностика системы.

2. Проверка функциональности кнопок

Убедитесь, что все кнопки управления бортовым компьютером функционируют должным образом. Попробуйте переключать режимы отображения информации, используя кнопки на руле или панели управления. Проверьте, работает ли:

• переключение между различными экранами;
• сброс пробега;
• изменение настроек расхода топлива.

Если какие-либо кнопки не реагируют, это может указывать на проблему с подключением или самим бортовым компьютером.

3. Сравнение данных с реальными показателями

Для более точной проверки работоспособности бортового компьютера, сравните его данные с реальными показателями. Например, зафиксируйте расход топлива на определенном участке дороги и сравните его с показаниями бортового компьютера. Это поможет определить, насколько точно работает система.

4. Диагностика ошибок

Если вы заметили какие-либо несоответствия или сбои в работе бортового компьютера, рекомендуется провести диагностику системы. Для этого можно использовать специальный диагностический сканер, который подключается к OBD-II разъему вашего автомобиля. Сканер поможет выявить коды ошибок и даст возможность понять, в чем проблема.

5. Обратитесь к специалистам

Если после всех проверок бортовой компьютер по-прежнему не работает должным образом, рекомендуется обратиться к квалифицированным специалистам. Они смогут провести более глубокую диагностику и устранить возможные неисправности.

— важный этап, который поможет вам убедиться в его корректной работе и избежать проблем в будущем. Следуя приведенным рекомендациям, вы сможете самостоятельно проверить функциональность системы и при необходимости предпринять меры для ее исправления.

Настройка пользовательских параметров

бортового компьютера на Рено Дастер и других моделях позволяет водителю адаптировать автомобиль под свои предпочтения и улучшить удобство эксплуатации. В этом разделе мы рассмотрим, как выполнить эту настройку, а также какие параметры можно изменить.

Для начала, чтобы активировать бортовой компьютер, необходимо включить зажигание автомобиля. После этого на дисплее приборной панели появится информация о текущем состоянии автомобиля. Для доступа к меню настройки вам потребуется использовать кнопки на руле или на панели управления.

В большинстве моделей Рено Дастер для перехода в меню настроек нужно:

1. Нажать кнопку «Menu» на руле или на панели управления.
2. С помощью кнопок «+» и «-» прокручивать доступные опции.
3. Выбрать нужный параметр и нажать кнопку «OK» для подтверждения выбора.

Среди доступных параметров, которые можно настроить, можно выделить:

• Язык интерфейса: Выбор языка отображения информации на дисплее.
• Настройки освещения: Регулировка яркости подсветки приборов и дисплея.
• Настройки звука: Изменение громкости сигналов и уведомлений.
• Параметры расхода топлива: Отображение информации о среднем и текущем расходе топлива.
• Настройки системы помощи водителю: Активация или деактивация различных систем, таких как контроль слепых зон или система предупреждения о выходе из полосы.

После внесения необходимых изменений, не забудьте сохранить настройки. Для этого вернитесь в главное меню и выберите опцию «Сохранить», если такая имеется. В противном случае, изменения могут сохраняться автоматически при выходе из меню.

Важно отметить, что некоторые параметры могут быть недоступны для изменения в зависимости от комплектации автомобиля. Если вы не можете найти нужный параметр, обратитесь к руководству пользователя вашего автомобиля или в сервисный центр.

бортового компьютера позволяет сделать управление автомобилем более комфортным и адаптированным под ваши нужды. Не бойтесь экспериментировать с настройками, чтобы найти оптимальные для себя варианты.

Решение возможных проблем и ошибок

При активации бортового компьютера на Рено Дастер и других моделях могут возникнуть различные проблемы и ошибки. Важно знать, как их диагностировать и устранять, чтобы обеспечить корректную работу системы. Ниже представлены основные проблемы, с которыми могут столкнуться владельцы автомобилей, а также рекомендации по их решению.

1. Не включается бортовой компьютер

Если бортовой компьютер не включается, первым делом стоит проверить предохранители. В большинстве случаев проблема может быть связана с перегоревшим предохранителем, отвечающим за работу электроники. Для этого:

• Откройте блок предохранителей, который обычно находится под капотом или в салоне автомобиля.
• Найдите предохранитель, отвечающий за бортовой компьютер (информация о его расположении указана в руководстве пользователя).
• Проверьте целостность предохранителя и при необходимости замените его на новый.

2. Ошибка в программном обеспечении

Иногда бортовой компьютер может выдавать ошибки из-за сбоя в программном обеспечении. В этом случае рекомендуется:

• Сбросить настройки бортового компьютера. Для этого отключите аккумулятор на несколько минут, а затем подключите его обратно.
• Если сброс не помог, возможно, потребуется обновление программного обеспечения. Для этого обратитесь в сервисный центр, где смогут провести диагностику и обновление системы.

3. Неправильные показания датчиков

Если бортовой компьютер показывает неверные данные, например, о расходе топлива или температуре двигателя, это может быть связано с неисправностью датчиков. Рекомендуется:

• Проверить соединения проводки датчиков на наличие коррозии или повреждений.
• При необходимости заменить неисправные датчики. Например, датчик температуры охлаждающей жидкости или датчик массового расхода воздуха.

4. Проблемы с подключением к диагностическому оборудованию

Если вы не можете подключить бортовой компьютер к диагностическому оборудованию, это может быть связано с неисправностью разъема OBD-II. В этом случае:

• Проверьте разъем на наличие загрязнений или повреждений.
• Убедитесь, что диагностический кабель исправен и правильно подключен.

5. Неисправности в электросистеме автомобиля

Если бортовой компьютер продолжает выдавать ошибки, возможно, проблема кроется в общей электросистеме автомобиля. В этом случае стоит:

• Проверить аккумулятор на наличие признаков износа или недостаточной зарядки.
• Проверить состояние генератора и его работу.
• Обратить внимание на состояние проводки и соединений, так как поврежденные провода могут вызывать сбои в работе электроники.

Следуя данным рекомендациям, вы сможете самостоятельно диагностировать и устранить многие проблемы, связанные с бортовым компьютером на Рено Дастер и других моделях. Однако в случае серьезных неисправностей лучше обратиться к специалистам для проведения более глубокой диагностики и ремонта.
